Все про прямошлифовальные машины: вы спрашивали – мы отвечаем

Содержание

Как известно, шлифование – это процесс финишной обработки деталей: снятие тонкой пленки с поверхности путем вращения абразивной оснастки. Один из инструментов, который применяют для этого – прямошлифовальная машина (ПШМ). Она маневренная и подходит для высокоточного шлифования в труднодоступных местах, финишной отделки деталей, подготовки поверхности к последующему покрытию лакокрасочными материалами и для подгонки размера детали под необходимое отверстие. Используется с небольшими заготовками, где важна точность и аккуратность. В этой статье мы поговорим о том, какие модели ПШМ для каких задач подходят, как правильно пользоваться инструментом и как избежать ошибок, которые приводят к поломке шлифмашины или травмам пользователя.

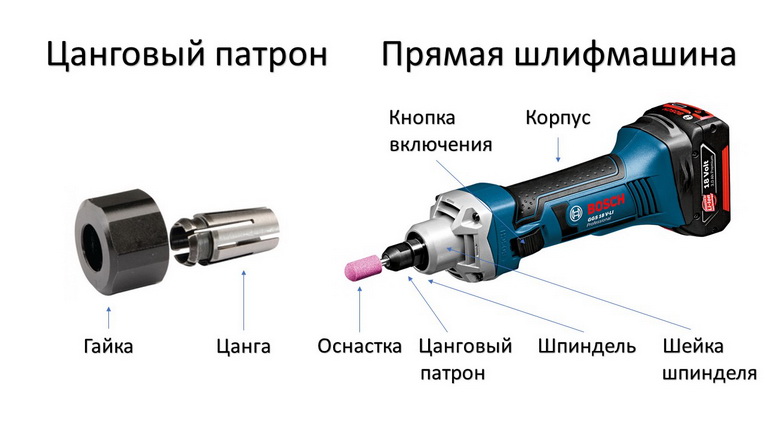

Что внутри? Как устроена и как работает ПШМ

Все прямошлифовальные машины имеют схожее строение. Под корпусом электродвигатель вырабатывает энергию и отправляет ее на редуктор. Он же передает параметры крутящего момента и скорости вращения на вал. Таким образом, оснастка крутится. Внутри редуктора есть ротор, шарикоподшипник, кожух статора, статорная обмотка и кожух вентилятора.

От чего зависит долговечность инструмента? От качества запчастей. И это тот случай, когда не стоит жалеть денег. Если купить дешевую ПШМ с плохой начинкой, то есть риск заплатить вдвое больше за ремонт или покупку новой шлифмашины.

В качестве наконечника выступает шпиндель. Он может быть коротким или иметь длинную шейку, которая позволит работать, например, внутри узких труб. На шпиндель накручивается цанговый патрон: цанга устанавливается в шпиндель, а сверху – зажимная гайка от 2,5 до 10 мм. Цанговый патрон фиксирует наконечник оснастки своими лепестками по мере наворачивания гайки.

Прямошлифовальная машина не требует специальных знаний по сборке и эксплуатации. Принцип работы прост: подберите необходимую насадку и зафиксируйте ее в зажимном патроне.

Как выбирать оснастку? Она бывает прямого назначения (шарошки, бор-фрезы, сверла, диски, круги, щетки для шлифования, резки, полирования) и вспомогательная (цанговый патрон, базы для прямошлифмашины, насадки со специальными возможностями, гибкий вал). Подробно про нее можно посмотреть в статье.

О чем мечтает каждый мастер? О прямой шлифмашине!

Чем прямошлифовальная машина отличается от других типов шлифмашин? В каких случаях она незаменима? Точно ли, что сегодня ПШМ – это мастхэв любого мастера? Может быть, взять болгарку для всех работ? Или собрать полный арсенал шлифмашин? О том, каким мастерам не обойтись без прямошлифовальной машины, мы рассказывали в отдельной статье. В этой статье остановимся на том, почему все же лучше иметь специализированный инструмент.

Чем ПШМ отличается от других типов шлифмашин?

От угловой шлифмашины – прямым расположением шпинделя. УШМ позволяет выполнить чуть ли не все виды работ в мастерской, гараже и быту – от резки заготовок для мангала до снятия старой краски со стен. Но зато ПШМ упрощает доступ к тем местам, к которым не подлезть болгаркой. Это большой плюс, например, при зачистке труб от следов коррозии.

От ленточной шлифмашины – строением и оснасткой. Ленточная шлифмашина незаменима при деревообработке. С ее помощью можно в два счета снять слой древесины 2 мм и выровнять заготовки под двери. Только вот как обработать фигурные пазы или сделать замковые соединения? С помощью прямой шлифмашины удастся совладать с мелкими деталями: например, прорезать пазы для подкоса со шпонками или для замкового соединения с шипами поперечин после того, как дверное полотно будет готово.

От вибрационной шлифмашины – строением, оснасткой и принципом работы. Вибрационная шлифмашина имеет большую подошву, на которую можно установить обычную наждачную бумагу. Ей удастся обработать внушительную квадратуру гранитной плиты за сравнительно короткое время. И даже отшлифовать внутренние углы. Но узкий спектр подходящей насадки не делает инструмент универсальным: отшлифовать фигурные или округлые детали не получится. Поэтому в арсенале любого мебельщика и мастера по обработке камня всегда есть ПШМ.

От эксцентриковой (орбитальной) шлифмашины – строением и оснасткой. Эксцентриковую шлифмашину используют для тонкой шлифовки и полировки. Представьте, что вам надо идеально отполировать лакированную поверхность. Вы знаете, что для этого нужна орбиталка, но есть только ПШМ. Возьмите специальную насадку, которая превратит прямую шлифмашину в эксцентриковую в несколько щелчков. Площадь обработки будет чуть меньше, но зато вы сэкономите.

От дельтавидной шлифмашины – строением и оснасткой. Дельтавидная шлифмашина имеет необычную подошву-утюжок. Зачистить ступеньки старой деревянной лестницы перед реставрацией или удалить слой краски кузова перед ремонтом не проблема. Но без дельташлифмашины тоже можно обойтись, если есть ПШМ. Главное – подобрать правильную насадку: диски, круги и щетки прямой или чашеобразной формы. Для обработки углов можно поменять оснастку на шарошку.

Прямошлифовальная машина и прямая шлифмашина – один и тот же инструмент или два разных? Многие считают, что прямошлифовальная машина – это тот же гравер, только немного больше, а прямая шлифмашина – это ленточная, которую используют для плотницких и столярных работ. На самом деле прямая и прямошлифовальная машины – это один и тот же инструмент, которому посвящена наша статья.

Чем питается шлифмашина? Точнее, от чего

В зависимости от типа питания и того, как часто вы собираетесь работать и какие задачи будете выполнять, стоит выбирать сетевую, аккумуляторную или пневматическую модель бытового, полупрофессионального или профессионального класса.

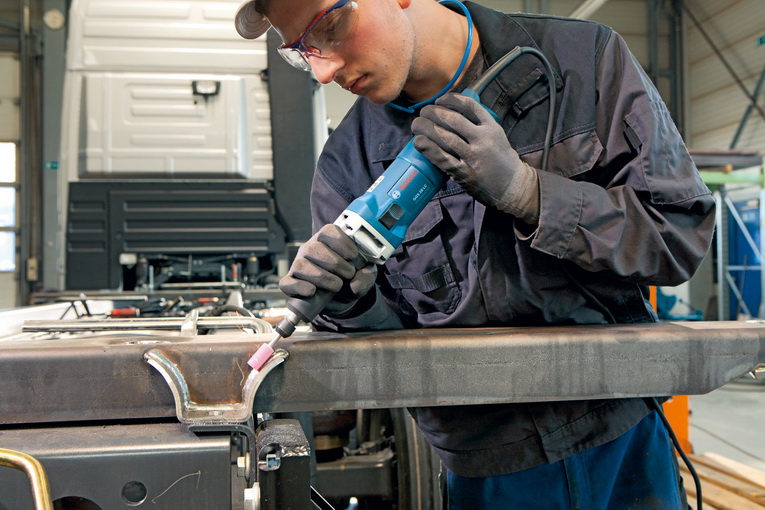

Сетевые инструменты

Назначение

Шлифование, полирование, зачистка, доводка деталей, фрезерование, гравирование и резка различных материалов – от пластика и дерева до металла и камня.

Технические характеристики

Сетевые ПШМ обладают мощностью до 1000 Вт. Могут быть низкоскоростными – до 17 000 об/мин или высокоскоростными – до 30 000 об/мин. Чем выше скорость вращения шпинделя, тем выше качество шлифования. Модели с функцией регулировки оборотов могут поддерживать выбранное значение во время работы независимо от нагрузки. Можно переключать скорости и комбинировать задачи.

Класс

Для редкого использования в мастерской или гараже подойдут бытовые модели, например, PATRIOT DG 600 или CROWN CT13308. Они недорого стоят, просты в эксплуатации и имеют оптимальные технические характеристики, которых вполне хватает для разовой работы.

Для частого использования в мастерской, гараже, при строительстве и ремонте стоит обратить внимание на полупрофессиональные ПШМ, например, AEG GS 500 E или DeWALT DWE 4884. Они рассчитаны на ежедневную работу, но не слишком сильные нагрузки.

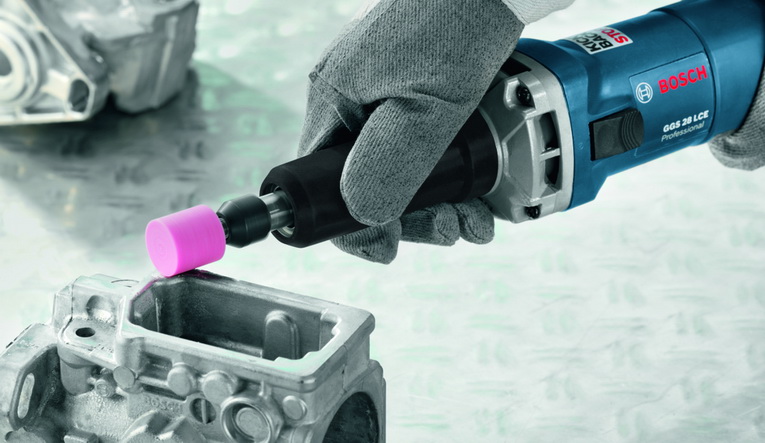

Для частого использования на производстве, в профессиональной мастерской или автосервисе подберите одну из профессиональных моделей, например, Bosch GGS 28 LCE или Makita GS5000. Они не боятся серьезных нагрузок и служат верой и правдой долгие годы. У них есть много дополнительных систем защиты, автоматизации для безопасности и удобства работы.

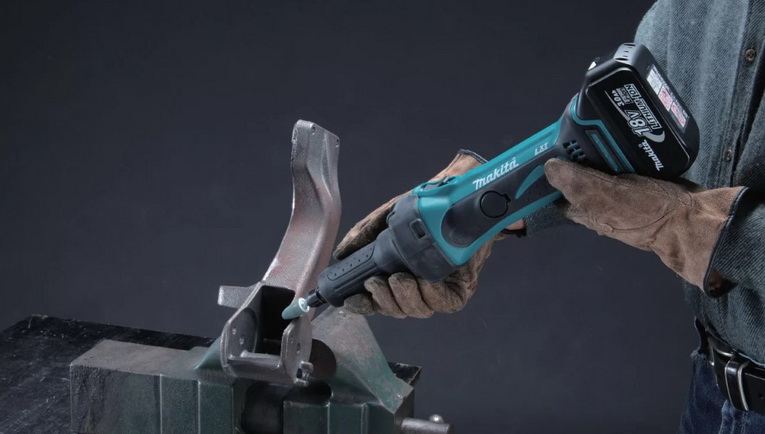

Аккумуляторные инструменты

Назначение

Подходят для разных задач – от тонкого шлифования с использованием шарошек до грубой зачистки проволочной щеткой.

Технические характеристики

Частота вращения шпинделя аккумуляторных ПШМ обычно от 10 000 до 26 000 об/мин. Диаметр цангового патрона достигает 8 мм. Чтобы обеспечить стабильную работу, потребуется аккумулятор 18 В.

На что влияет емкость и качество исполнения аккумулятора? От емкости аккумулятора зависит, сколько времени сможет работать инструмент без подзарядки. Оптимальная емкость – от 3 Ач. От качества аккумулятора зависит, насколько эффективной будет работа и как долго ПШМ прослужит. Выбирайте инструмент проверенных производителей.

Класс

Для работы в собственной мастерской, гараже или на небольшом частном производстве присмотритесь к полупрофессиональным моделям, например, Makita DGD801Z. С помощью инструмента удастся удалить сварочные швы на мангале, который вы только что сварили сами, или обработать проушину старого топора.

Для ежедневных нагрузок на инструмент в самых разных сферах – от реставрации мебели и изготовления скульптур до производства металлоконструкций и создания трубопроводной сети – стоит выбирать профессиональные модели, например, Bosch GGS 18 V-LI Solo или Bosch GGS 18 V-LI. Они подойдут для доводки стальных каркасных конструкций при строительстве быстровозводимых зданий, для точного шлифования металлических труб внутри, зачистки сварных швов или фигурной обработки гранитных статуй.

Почему выбирают аккумуляторные инструменты?

Сейчас аккумуляторные ПШМ становятся все более востребованными. Хотя основные аргументы против покупки остаются: инструмент стоит значительно дороже сетевого; шлифмашина тяжелая, с ней много заморочек, да и по мощности уступает. Из минусов можно выделить необходимость своевременной подзарядки аккумулятора и нескольких аккумуляторов для продолжительного использования.

Разрушаем миф! В 21 веке технологии не стоят на месте, и каждый год мировые производители выпускают современные модели ПШМ, которые уже превосходят сетевые. Аккумуляторные шлифмашины имеют серьезные преимущества.

• Удобство за счет отсутствия провода питания. Шлифмашину можно брать с собой на выездные работы, где нет электричества. Не нужно путаться в проводах и бояться их повредить. Отсутствие контакта с электрической сетью позволяет безопасно отремонтировать трубы в сыром подвале или работать в душевой или сауне.
• Компактность и тихая работа. ПШМ занимает немного места, особенно если у вас уже есть инструменты с аккумулятором такого типа. Что касается конструкции, то вес оптимально сбалансирован – рука не будет уставать. Также аккумуляторные модели работают тише – в диапазоне 35 – 65 дБ, а сетевые – от 65 дБ и выше.
• Инновационная конструкция. Шлифмашина теперь может стоять на одном уровне по эффективности и производительности с сетевыми аналогами. Например, инженеры Bosch создали Bosch GGS 18 V-LI. В ней установлен бесщеточный двигатель, который по производительности не уступает сетевой шлифмашине мощностью 1 кВт. ПШМ можно подключить к приложению Bosch Toolbox на смартфоне, чтобы задать индивидуальные настройки и отрегулировать параметры под свои задачи. Техническое обслуживание тоже несложное – бесщеточный двигатель не нуждается в регулярной замене щеток.
• Возможность использования одного аккумулятора для нескольких инструментов. Например, производители Bosch, AEG и Ryobi разработали линейки аккумуляторных инструментов, для которых подходит один аккумулятор – можно сэкономить и выбрать инструменты в комплектации без аккумулятора, если он у вас уже есть.

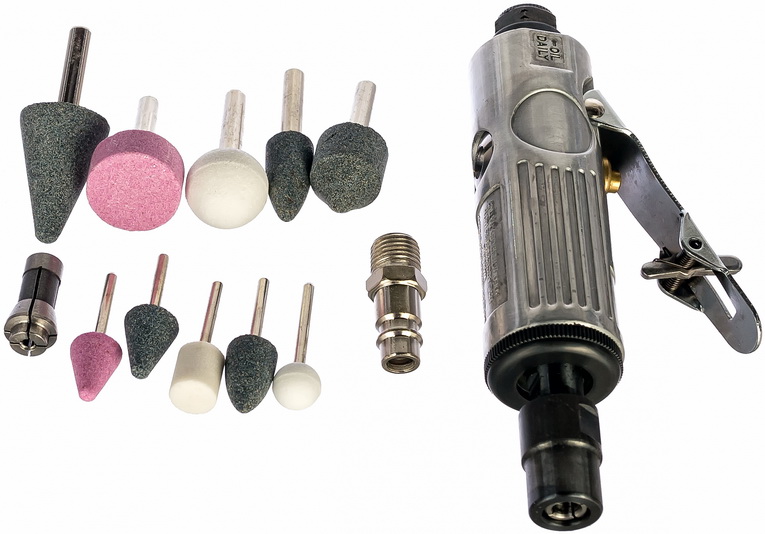

Пневматические инструменты

Умещаются в ладонь, похожи на гравер, высокопроизводительны, просты в управлении и обслуживании, отличаются способностью работать в течение продолжительного времени без потери мощности. Зачастую мастера-любители ломают голову: брать или не брать, подойдет мне или нет, и если да, то какую модель выбрать, ведь ценовой разброс – от 1 000 до 100 000 рублей.

Класс

Бытовые модели пригодятся автолюбителям, которые любят сами ремонтировать автомобиль. Для мелких работ в гараже подойдет FUBAG GL103/25000. С ней в комплекте идет набор оснастки – не придется докупать.

Полупрофессиональные выбирают для ежедневной работы в автосервисе. Придать детали контур или зашлифовать те места, куда не добраться большой шлифмашиной, поможет WIEDERKRAFT WDK-741K. Обработать замковые отверстия в металлических дверях или выполнить фигурную резьбу по дереву удастся с помощью JTC 5645A.

Профессиональные модели предназначены для промышленного использования на металлообрабатывающем предприятии. Шлифмашины подключают к воздушному компрессору, от которого могут идти разветвленные пневмосети в разные части цеха для питания оборудования. К мощному источнику сжатого воздуха можно подключить более 10 потребителей. Например, HAZET 9032P-1 и Ingersoll Rand 5102MAX как раз подойдут для профессионального использования. Но будьте готовы к тому, что инструменты стоят недешево.

В зависимости от скорости вращения шпинделя, размера инструмента, цангового зажима и назначения выделяют:

• легкие высокооборотистые модели с частотой вращения шпинделя обычно от 45 000 до 100 000 об/мин. Они подходят для прецизионной зачистки металлических заготовок: точения, фрезерования, вырубной и формующей штамповки и шлифования. Используются в авиационной, космической, машиностроительной промышленности. Например, при изготовлении радиоэлектроники недопустимо наличие заусенцев, так как они способствуют помехам – такими шлифмашинами удастся снять заусенцы. Инструменты с твердосплавными бор-фрезами диаметром 3 – 6 мм можно держать в руке как карандаш;
• универсальные с частотой вращения шпинделя от 25 000 до 37 000 об/мин. Подходят для тонкого фрезерования, шлифования и гравирования твердосплавными бор-фрезами диаметром 4 – 12 мм. Используются в разных областях промышленности – от производства научного оборудования до авиастроения. Например, при изготовлении лопаток турбин авиационных двигателей важно на 100% соблюсти размеры и практически зеркально отполировать поверхность – шлифмашины справятся с этим. В основном такие работы выполняют на станках с ЧПУ, но есть детали, которые можно обрабатывать только вручную;
• высокопроизводительные с частотой вращения шпинделя обычно от 10 000 до 25 000 об/мин. Подходят для грубого шлифования и доводки деталей фрезами и шарошками диаметром 8 – 25 мм. Используются в литейном производстве, судостроении, авиакосмической, машиностроительной и нефтегазовой промышленности, где приходится создавать изделия сложных форм: штампы, пресс-формы, матрицы и пуансоны.

Что еще вы хотели узнать про ПШМ?

При работе с любым инструментом важно изучить инструкцию, правильно оборудовать рабочее место и соблюдать технику безопасности. Подробнее остановимся на некоторых моментах.

Все про эксплуатацию

И у мастеров-любителей, и у профессионалов всегда много вопросов по правильному использованию прямой шлифмашины. Постараемся ответить на основные.

Сколько должна весить ПШМ, чтобы не уставала рука? Оптимальным весом считается 1 – 2 кг. А еще, если нет возможности подержать инструмент в руке перед покупкой, посмотрите, какая рукоятка у шлифмашины: прорезиненная или нет, эргономичная или нет, кнопки находятся в доступности без изменения хвата или нет. Обычно производитель об этом пишет.

Как правильно начать работать? После того, как зафиксируете оснастку, подключите инструмент в сеть, к воздушному компрессору или вставьте аккумулятор в зависимости от типа питания шлифмашины. Настройте скорость вращения шпинделя, если модель оснащена регулировкой оборотов. Ориентируйтесь на материал, который обрабатываете. После включения инструмента стоит подождать 30 секунд, прежде чем приступить к работе, чтобы убедиться в исправности ПШМ.

Как правильно настроить частоту вращения шпинделя? Профессионалы рассказывают, что с конкретным инструментом под определенные задачи выбирают скорость опытным путем. Но есть универсальные правила: шлифовать и полировать надо на низких оборотах, а резать – на высоких. Работа на минимальных скоростях может привести к снижению качества обработки изделий, а слишком высокая – к повреждению заготовки и оснастки.

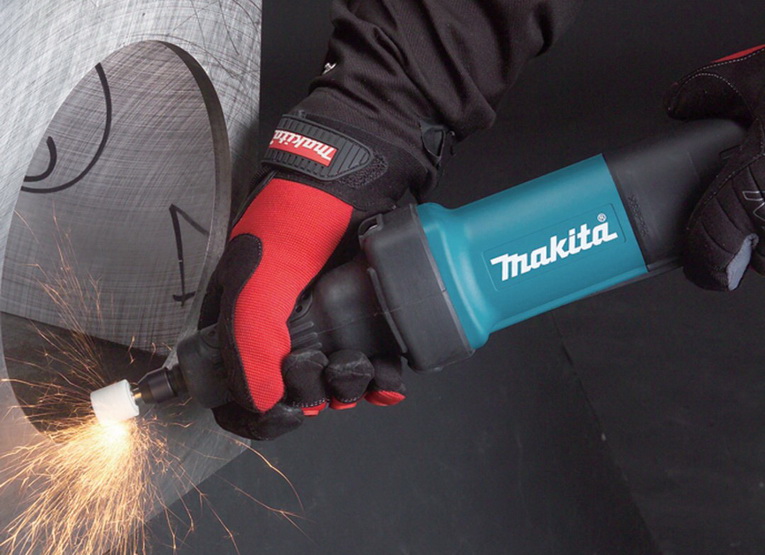

Как правильно держать шлифмашину? Одной рукой совсем неудобно работать. Например, у болгарки есть дополнительная рукоять. Прямую шлифмашину надо держать двумя руками: одной у основания, а второй рядом со шпинделем.

Есть ли особые требования безопасности при работе с сетевой ПШМ? Перед началом работы всегда проверяйте шнур электропитания на целостность: на нем не должно быть заломов, порезов, скруток. Не работайте в дождь и в помещениях с повышенной влажностью. Если предстоит выполнять задачи вдали от розеток, используйте специальный силовой удлинитель.

Как правильно хранить прямошлифовальную машину? Инструмент должен всегда находиться в кейсе: обычно он есть в комплекте, но если вы выбрали ПШМ без кейса, докупить его можно тут. После работы обязательно протрите шлифмашину от пыли салфетками. Избегайте при хранении повышенной влажности и резких перепадов температур.

Что делать, если инструмент сломался? Сначала прочтите инструкцию – в ней производитель указывает решения самых частых проблем. Если ваша проблема там не прописана, то обратитесь в сервисный центр ВсеИнструменты.ру. Чтобы продлить жизнь шлифмашине, следует регулярно проводить техническое обслуживание. Об этом можно прочитать здесь.

Основные ошибки в работе с оснасткой

Есть повреждения на рабочей части. Оснастка не должна иметь сколов, надломов, трещин или выбоин – в этом случае ее стоит заменить на новую.

Используется оснастка для других типов шлифмашин. Некоторые отрезные диски и щеточные насадки можно установить на прямошлифовальную машину. Однако слишком большой диаметр рабочей части оснастки приведет к ее разрушению, если изначально она предназначена для использования с другой шлифмашиной.

Используется оснастка для других видов работ. Например, нельзя обрабатывать керамогранит бор-фрезой по металлу и наоборот – это приведет к порче заготовок, оснастки и может стать причиной травм пользователя. В работе с древесиной тоже есть тонкости: используйте оснастку, которая предназначена для древесины. Из-за большого количества сучков и вкраплений в структуре дерева может возникнуть обратный удар.

Что такое обратный удар? Это реакция инструмента в результате заедания оснастки: шлифмашина резко останавливается и отбрасывается против направления вращения рабочего инструмента. Чтобы совладать с обратным ударом, всегда крепко держите инструмент: выберите для себя такое положение тела и рук, при котором вы сможете справиться с рикошетом. Осторожно работайте на углах и острых кромках – в этих местах инструмент наиболее склонен к заклиниванию.

Выставлены слишком низкие обороты. Если вы заметили, что рабочая часть оснастки стала заполировываться, значит, нужно увеличить скорость вращения шпинделя. И если бор-фреза не режет, а шлифует, то тоже нужно поднять обороты.

Слишком сильное давление на инструмент приводит к неравномерному износу шарошек. Старайтесь не давить на оснастку, а лишь задавать направление работы.

Прижимная гайка перетянута. Если беспокоит вибрация инструмента или ощущается дисбаланс, попробуйте чуть ослабить гайку. Зачастую причина кроется в этом.

Оборудуем рабочее место

Позаботьтесь о пожаробезопасности. При работе с металлом образуется много искр. Поэтому рядом не должно быть легковоспламеняющихся предметов. Если они все же есть, то накройте их асбестовым полотном. Во избежание возгорания полового настила на него постелите влажное полотно.

Рабочая зона должна быть хорошо освещена. Нормы освещения приводятся в ГОСТ Р 55710-2013. Например, норма освещенности производства керамики в цеху, где выполняется шлифовка, полировка или гравировка – 750 лк. Для сравнения: в жилой комнате должно быть не менее 150 лк, в кабинете – 300 лк, в проектно-конструкторском бюро – тоже 750 лк.

Перемещаться по мастерской или цеху следует при выключенном инструменте – это снизит риск травмирования.

Подбираем рабочую одежду

Растянувшаяся футболка или старые джинсы – совсем не подходящая одежда для работы со шлифмашинами. Во-первых, свободный край или длинный рукав может затянуть вращающий механизм. Во-вторых, спецодежда не должна доставлять дискомфорта.

Обязательно надевайте защитные очки или очки-маску, чтобы мелкая пыль не попадала в глаза. Работайте в наушниках – шум от работы с ПШМ может повредить органы слуха, если не соблюдать правила безопасности. Специальные перчатки уберегут руки от царапин, заноз и мозолей. Выбирайте плотные: брезентовые или кожаные.

Респиратор защитит органы дыхания от образующейся пыли. Обувь должна быть удобной, но жесткой. Мягкие кроссовки не уберегут от ушибов в случае падения инструментов или заготовок.

Надеемся, мы рассказали вам все-все о прямошлифовальных машинах. Если вы узнали в статье себя и решили, что вам нужна ПШМ, выбрать модель можно на этой странице. А если остались вопросы, то звоните менеджеру ВсеИнструменты.ру – он вас проконсультирует.
