Какая коробка передач на Лада Гранта

Характеристики всех типов КПП Лады Гранта

Первая механическая коробка передач этой модели класса седан и лифтбек получила индекс 2180. Ей на замену вскоре пришла модернизированная КПП с тросовым приводом, которая индексируется как 2181. Она устанавливается, начиная с комплектации «стандарт».

Тяговая и тросовая КПП Лады Гранта

Разница между двумя этими КПП очевидна. Первое и главное заключается в использовании вместо жёстких тяг, усиливающих вибрацию на кузов и кулису, более гибких тросов от японского производителя Atsumitec. Кроме этого, отличались КПП 2180 от 2181 и другими параметрами.

1. На 2181 установлены синхронизаторы в виде конусов, что позволило снизить воздействие на рычаг переключения передач при установке 1-й или 2-й скорости.
2. Диск сцепления стал больше в диаметре (215 мм). Из-за этого увеличился в размерах картер сцепления, а стартер стал располагаться вдоль ДВС.
3. Синхронизаторы получили зубья с уменьшенным скосом угла (100 градусов), снизилось и усилие начального поджатия до 70 Нм.
4. Иной механизм выбора скоростей стал разработкой компании Schaeffler. Кроме того, он был перенесен вверх, что позволило снизить усилие при переключении в холода и устранить масляные подтёки.
5. Четкость переключения передач стала возможна, в том числе, благодаря селекторной пластине.
6. Вместо минерального трансмиссионного масла стали использовать с завода полусинтетическое, а объем масла снизился до 2,2 литра.

Конструктивно КПП стала не только надёжнее, но и комфортнее для водителя. Вибрации на рычаг КПП и кузов в целом значительно снизились. Скорости стали включаться четко и без задержек. Вместе с тем модернизация коробки передач на Ладе Гранта и на Калине 2 повлекла за собой среднее увеличение цены на 5000 рублей. По мнению экспертов, главное отличие обновленной трансмиссии не столько в надёжности, сколько в качестве включения передач.

Что характерно, новые выпуски Лады Приора не получили тросовую КПП, на этом автомобиле до сих пор устанавливается устаревшая ВАЗ 2180 с жёсткими тягами.

Особенности роботизированной КПП

Помимо обновленной механики, Лада Гранта с 2020 года, начиная с комплектации «люкс», может оснащаться роботизированной коробкой передач. Новая трансмиссия будет комплектоваться в вариациях «норма» и «люкс». По задумке инженеров это устройство должно полностью свести на нет негативное влияние человеческого фактора, при котором допускаются различные ошибки.

Гранта стала первым автомобилем семейства ВАЗ, получившим роботизированный вариант трансмиссии. В качестве основного производителя выступила японская компания Jatco, известная в своей сфере по разработке и выпуску роботизированных, автоматических КПП и вариаторов. На Гранту стали устанавливать проверенную годами 4-ступенчатую коробку. Не самая современная, но надёжная.

Особенности АКПП

Период адаптации робота и выпуск первых пилотных версий Гранты на автомате длился довольно долго. За это время симбиоз отечественных и японских разработок подвергался многочисленным калибровкам. Модернизация включала в себя около 30 доработок, причём в процессе принимали инженеры из Австрии. Только после этого АКПП пошла в серию.

Специалисты учли даже вопросы эргономичности: рука удобно ложится на рычаг переключения передач. Выбор соответствующих режимов имеет индикацию на селекторе, заданный режим также дублируется и на экране БК. Единственный недостаток, выявленный в процессе эксплуатации, заключается в ненадёжной фиксации рычага в выбранном режиме.

Коробка передач работает в нескольких режимах. Первая и вторая передача фиксированные. Есть кнопка overdrive, благодаря которой автомат не будет переключаться на четвертую скорость. Актуален этот режим при обгонах на трассе. Фиксированные первые две передачи используются для передвижения по бездорожью или в затяжных подъёмах в гору. В зимнее время коробка передач не будет включать повышенную 3-ю и 4-ю передачи до тех пор, пока масло не прогреется до 15 и до 60 градусов соответственно.

В отличие от механической КПП Лады Гранта, в автомате отсутствует маховик. Вместо него используется диск привода.

Особенности схемы автоматической трансмиссии привели к снижению клиренса автомобиля. Электронная начинка, управляющая устройством, находится позади, с левой стороны ниже фары. Многие полагают, что такое местоположение при ударе в ДТП приведёт к неуправляемости автомобиля. Но инженеры считают иначе. Автоматика будет надёжно контролировать работу. Судя по отзывам, система действительно функционирует без нареканий, и это не может не радовать.

Особенности строения КПП Лада Гранта

Внешний вид КПП

Это устройство оснащено современными механизмами, что делает его более совершенным. В список наиболее значимых изменений вошли:

• тросы от проверенного изготовителя, способствующие сокращению вибраций, создаваемых коробкой передач с тросовым приводом;
• многоконусные синхронизаторы позволяют сократить усилие при переключении передач;
• размер сцепления на Лада Гранта теперь составляет 215 мм;
• стартер располагается вдоль мотора, что объясняется переменами в конструкции трансмиссии у Лада Гранта;
• угол скоса синхронизаторских зубцов изменился и сейчас составляет 100º;
• механизм выбора передачи находится наверху для исключения протечек масла.

Конечно же, на этом перечень внесенных изменений не заканчивается.

Схема КПП

Что же делать?

К сожалению, однозначного решения проблемы на сегодняшний день нет. Остается только ждать, что АвтоВАЗ найдет возможность обновить оборудование и усовершенствовать технологии. Если вы планируете приобретать отечественный автомобиль и тишина в салоне для вас принципиальна, откажитесь от механики в пользу, например, роботизированной трансмиссии, которой оснащены некоторые модели.

На самом деле вой МКПП не настолько критичен, чтобы вызвать серьезный дискомфорт у водителя и пассажиров. Просто многие, услышав сторонний звук, начинают сомневаться в исправности агрегата, а узнав, что это всего лишь особенность конкретной модели, успокаиваются.

Если вы планируете покупку Гранты, Калины или Весты с МКПП, то должны знать о том, что воющая коробка — это не миф, а реальность, с которой сталкиваются многие владельцы этих автомобилей. Делать покупку, или присмотреть автомобиль другой марки — решать вам.

МКПП 2181 с тросовым приводом

Расположение троса привода сцепления на МКПП 2181

Контролируем уровень масла в кпп

Ремонт коробки передач Лада Калина и Лада Гранта

Лада Калина и Лада Гранта остаются одними из самых востребованных моделей бюджетных автомобилей в России: они соответствуют современным требованиям, идеально адаптированы для российских условий и нетребовательны в обслуживании. Однако они имеют целый ряд типичных недостатков, требующих профессионального устранения. Одним из уязвимых мест является коробка передач: трансмиссия страдает при движении по неровным дорогам, агрессивном вождении. Кроме того, она имеет ряд технических особенностей, которые могут привести к ускоренному износу деталей.

Технические особенности МКПП Калины и Гранты

АвтоВАЗ продолжает развивать технологии, и автомобили с 2013 года получили обновленную коробку передач с тросовым приводом. Такие КПП ставятся на весь модельный ряд Гранты, а также на машины Калина 2. Механическая коробка переключения передач с тросовым приводом получила ряд улучшений и специфических особенностей:

• Коробки с тяговым приводом комплектуются тросами Atsumitec, уменьшающими вибрацию в процессе работы. Сцепление было увеличено в размерах до 215 мм.
• В конструкцию установлены многоконусные синхронизаторы – они упрощают переключение 1 и 2 передачи, снижая усилие.
• Механизм выбора передачи был перенесен наверх – это уменьшило риск появления течей, однако привело к дополнительным изменениям конструкции и риску новых неисправностей.
• Угол скоса синхронизатора был сокращен до 100 градусов, что также позволило уменьшить усилие при переключении передачи.
• Специальная блокировка блокирует случайное включение заднего хода. Кроме того, количество заливаемых смазочных материалов сократилось до 2.2 литров, что позволило сократить затраты на обслуживание.

Это лишь некоторые технические особенности обновленной МКПП – в целом коробка стала надежнее в эксплуатации и практичнее, переключение передач значительно упростилось. Исчезла неприятная вибрация на рычаге, однако возникли другие признаки неполадок, из-за которых ремонт коробок может потребоваться задолго до предусмотренного производителем срока износа.

Типичные проблемы коробок передач Калина и Гранта

Одна из самых распространенных неполадок, с которой обращаются в автосервис владельцы автомобилей Лада Калина и Лада Гранта – неприятный вой во время работой коробки передач. Проблема возникала из-за дефекта обработки зубцов шестеренок передач и главной пары. Помимо неприятного гудения в процессе эксплуатации автомобиля дефект приводит к ускоренному износу деталей.

Производитель в течение трех месяцев провел доработку шестеренок, в результате с 2014 года в продажу поступила обновленная модель КПП. По результатам проверки, шум в процессе работы уменьшился на 25%. это повысило комфорт вождения. Однако владельцам машин 2013 года выпуска приходится самостоятельно устранять дефект, что требует немалых затрат. Также можно перечислить следующие типичные неисправности механической коробки передач:

• Проблемы с переключением второй передачи: при включении возникает неприятный хруст. Эта проблема не нова для продукции АвтоВАЗа, она имелась еще у «девяток» и «восьмерок».
• Периодически возникают сложности с переключением передач. Несмотря на установку тросового привода, все проблемы до конца не решены, обращаться в сервис рекомендуется уже при первых симптомах неисправностей.
• По-прежнему сотни автовладельцев замечают посторонний вой при движении на второй и третьей передаче. В большинстве случаев он не влияет на ходовые свойства машины, но доставляет немало неудобств водителю.
• Также нередко отмечаются вибрации рычага на третьей передаче, утечка трансмиссионной жидкости и другие неполадки.

Ремонт КПП будет стоить значительно дешевле, если сразу обратиться к специалисту и не тратить время на попытки самостоятельного разбора и замены деталей. Вмешательство в конструкцию зачастую становится причиной более серьезных неполадок, и замены сломанных деталей, это увеличивает стоимость ремонта. Сотрудники нашего автоцентра много лет занимаются ремонтом продукции «АвтоВАЗа», специалисты знают все об уязвимых местах и технических особенностях.

Разборка коробки передач гранта

Существует два варианта ремонта КПП Лада Гранта: текущий и капитальный. Диагностика механической коробки передач Лада Гранта – это обязательная процедура, которая делается перед ремонтными работами. Она указывает на целесообразность вмешательства автомехаников. Нужно учитывать, что трансмиссионная дисфункция может возникнуть из-за неисправности механизма переключения скоростей, маховика или сцепления.

Филиалы нашего автосервиса в Москве, выполняют следующие виды ремонта коробки передач Lada Granta:

Текущий ремонт механической коробки передач Лада Гранта.

Проводится демонтаж, разборка, промывание и общая диагностика КПП. На последней стадии выявляется причина неисправности с последующим оглашением клиенту списка необходимых для ее устранения запчастей. Если клиент согласен, специалисты по ремонту устраняют возникший дефект. Что касается исправных деталей и узлов, они устанавливаются на свое прежнее место.

Капремонт механической коробки передач Лада Гранта.

Данный вид ремонта аналогичен предыдущему, однако в данном случае проводится комплексная диагностика трансмиссии с определением критически изношенных узлов и деталей. После этого меняются дефектные элементы с параллельной заменой всех подшипников и уплотнительных элементов.

Цена ремонта КПП Лада Гранта:

* – Стоимость ремонта КПП указана без стоимость запчастей. ** – При замене задней, 5-й или 6-й передачи, где не требуется снятие КПП. Возможность уточняйте у мастеров СТО

Время ремонта коробки передачи:

– текущий ремонт коробки, при наличии всех запчастей: 3-5 дней. – капремонт коробки, при наличии всех запчастей – 4-6 дней.

Гарантия на ремонт коробки – от 3 до 6 месяцев, в зависимости от типа ремонта.

Коробки снятые с автомобилей мы не ремонтируем.

Признаки неисправной КПП:

– вой со стороны коробки, который пропадает или становиться меньше при нажатии педали сцепления; – затрудненное переключение передач; – передачу выбивает; – не включить (воткнуть) определенную передачу; – посторонние металлические звуки со стороны коробки;

Если у Вас возникла острая необходимость отремонтировать Вашу коробку передач 2181 и нет возможности поехать в специализированную автомастерскую, то Вы можете попробовать произвести ремонт самостоятельно.

Снятие коробки передач 2181

Снятие коробки передач на Гранте достаточно трудоемкий процесс, поэтому без помощника Вам не обойтись.

Перед началом работа установите Вашу Гранту на двухстоечный подъемник и затормозите стояночным тормозом. Приготовьте набор инструмента и приступайте к работе по иллюстрированной инструкции ниже.

Последовательность выполнения работ

Шумоизоляция КПП

Автовладельцы Лады Гранты, как и других моделей ВАЗ, часто жалуются на шум со стороны КПП. Чаще всего это вина механической коробки. Причин масса, проблема может скрываться в конструктивных дефектах или износе. Еще виной всему бывает какая-то незначительная мелочь. Зачастую источником шума трансмиссии становится трос сцепления, который передает вибрацию от вилки переключения передач. Чтобы устранить эту проблему, потребуется провести шумоизоляцию КПП, которая заключается в установке прокладки между тросом и КПП.

Порядок действий выглядит следующим образом.

1. С вилки демонтировать наконечник тросика.
2. Открутить наконечник.
3. Снять с троса пыльник и резиновый упор.
4. Вместо вставки следует установить резиновую шайбу диаметром 35 мм.
5. К пластиковому упору троса приклеить кусок пористой резины и дополнительно зафиксировать на несколько оборотов изолентой. Собрать все в обратной последовательности.

После того как все будет собрано, нужно подложить прокладку из резины толщиной 2–3 мм под наконечник тросика сцепления и вилку механизма переключения передач. Затем останется лишь отрегулировать педаль сцепления. После такой своеобразной шумоизоляции посторонние звуки при эксплуатации фактически исчезают.

Но в зимнее время могут наблюдаться некоторые вибрации. Всё из-за того, что при понижении температуры воздуха резиновые прокладки твердеют и не могут нормально функционировать. Других способов звукоизоляции для КПП Лады Гранта нет. Есть некоторые методы, но они малоэффективны. Можно провести шумоизоляцию пола, но вибрация все равно даст о себе знать.

КПП с тросовым приводом лишена необходимости проведения звукоизоляции.

Замена масла в разных видах КПП Лады Гранта

Эта операция проводится по различным причинам. В основном процедура выполняется согласно регламенту технических работ либо после ремонта КПП

При этом для любой трансмиссии важно соблюдать некоторые правила замены

1. Перед тем, как слить масло с КПП, необходимо тщательно прогреть. Оптимальный вариант замены – после длительной поездки.
2. Приподнимать переднюю часть автомобиля не рекомендуется. Он должен находиться в горизонтальной плоскости. Только так можно слить максимум масла.

Чтобы провести замену смазки самостоятельно, следует подготовить следующие инструменты и приспособления:

• торцевой ключ или головку на 17;
• некая ёмкость для слива старого масла;
• воронка с патрубком и канистра подходящего трансмиссионного масла;
• чиста ветошь.

Порядок замены выглядит следующим образом.

Протереть тряпкой сливное отверстие и выкрутить сливную пробку, предварительно подставив под неё пустую ёмкость (при этом следует вынуть щуп проверки уровня. Таким образом, масло под действием атмосферного давления начнёт быстрее стекать в ёмкость

Прогретое масло может быть горячим, следует соблюдать осторожность). Завернуть болт сливного отверстия после того, как всё масло вытечет в ёмкость. Патрубок воронки вставить в отверстие для щупа проверки уровня и медленно начать заливать свежее масло (объем составит в среднем от трёх до 3,5 литров). После заливки примерно трёх литров следует подождать и вставить щуп для контроля уровня. Щуп достать, протереть и вставить обратно, после чего вытащить и проверить уровень. При недостаточном уровне долить масло и провести повторный замер.

Если уровень масла будет недостаточным, КПП начнёт перегреваться, а переизбыток приведет к течи из-за расширения объема при нагреве. Добившись оптимального уровня, следует вставить плотно щуп и протереть вокруг заливного отверстия остатки масла.

Особенности замены масла в АКПП

Процесс для автоматической трансмиссии Лады Гранта по своему принципу идентичен замене масла в механической и роботизированной КПП. Главное отличие заключается в объеме заливаемого, для автомата это около одного литра. Кроме того, для замены понадобится ключ или головка на 17 и набор шестигранных ключей. Из-за того, что такой тип КПП гораздо герметичнее, для слива отработанной смазки потребуется открутить не только нижнюю сливную пробку, но и верхнюю гайку.

Среди автовладельцев бытует мнение, что перед заменой масла автомат необходимо промыть. Обычно для этих целей используют керосин или дизельное топливо. Суть этого метода проста. Дело в том, что внутри содержится гораздо меньший объем масла, при работе происходит естественный износ деталей, и смазка быстрее заполняется разного рода загрязнениями, включая металлические частицы. При сливании невозможно вымыть все эти частицы, и если сразу залить новое масло, оно непременно получит часть этих загрязнений и не сможет работать на 100 %.

Промывка АКПП

Промывать или нет – сугубо индивидуальное решение, производитель подобные работы не регламентирует. Процесс выполняется просто. Сначала сливается масло, пробка слива закручивается и в КПП заливается керосин или солярка. Далее запускается двигатель и переключаются скорости. После непродолжительной работы мотор нужно заглушить и слить промывочную жидкость, открутив сливную пробку. Для лучшего эффекта процесс повторяется несколько раз.

Жидкость на заключительном этапе нужно слить максимально и не закручивать сливную пробку, дав автомату как следует просохнуть на несколько часов. Затем сливной болт закручивается в отверстие и заливается свежее масло по аналогичному принципу с МКПП. Периодически следует проверять уровень смазки, пока он не установится на оптимальной отметке. Для контрольного измерения запустить двигатель и дать коробке немного поработать без нагрузки. Если при последующей проверке уровень окажется на рекомендуемом уровне, значит, процедура проведена верно.

На автоматической КПП следует проверять уровень масла каждые пять тысяч километров пробега.

В идеале хорошо бы контролировать по щупу перед очередной поездкой. Так можно продлить срок службы АКПП на Ладе Гранта. Замена масла как на АКПП, так и на МКПП – не самая сложная процедура и может выполняться самостоятельно даже новичками, не имеющими опыта. Главное: следовать инструкциям.

Снятие автоматической коробки передач Лада Гранта

Установить автомобиль на подъемник или смотровую яму, затормозить стояночным тормозом и выключить зажигание.

Отсоединить минусовую клемму от аккумулятора.

Снять шумоизоляционный экран двигателя.

1. Ослабить хомут 3, крепления и отсоединить верхний шланг 4 вентиляции картера от патрубка крышки головки цилиндров.

Отсоединить разъем трубки 5 клапана адсорбера от электронного модуля 1 впуска.

Ослабить хомут 2 крепления и отсоединить шланг 6 впускной трубы от электронного модуля впуска.

Отсоединить колодку 7 жгута проводов системы зажигания от датчика 8 массового расхода воздуха.

2. Отсоединить колодку 1, жгута проводов системы зажигания от клапана адсорбера.

Отсоединить разъем пароотводящей трубки 2 от клапана адсорбера.

Отсоединить скобу 4 крепления совместно со жгутом 3 проводов передним от корпуса воздушного фильтра 5.

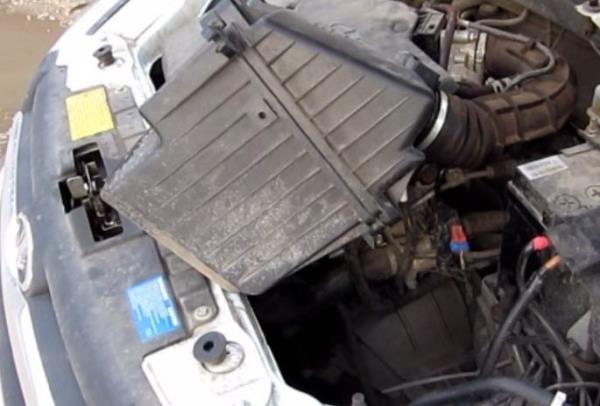

3. Отсоединить воздушный фильтр 1, от опор 3 крепления воздушного фильтра и патрубка воздухозаборника 4, перевернуть воздушный фильтр со шлангом впускной трубы в сборе, отсоединить скобу крепления с пароотводящей трубкой 2 радиатора от корпуса воздушного фильтра и снять воздушный фильтр со шлангом впускной трубы и клапаном адсорбера в сборе.

4. Отсоединить колодку жгута проводов от датчика 1, числа оборотов выходного вала.

Отсоединить колодку жгута проводов от разъема механизма 2 выбора режимов движения.

Отсоединить колодку жгута проводов от 22-х контактного разъема 3 АКП.

Для отсоединения колодки необходимо повернуть запорное кольцо разъема против часовой стрелки до упора.

5. Отвернуть гайку 8, крепления троса привода управления к рычагу 7 механизма выбора режимов движения коробки передач.

Отвернуть два болта 1 крепления кронштейна 2 троса привода управления к картеру гидротрансформатора.

Отвернуть болты 3 и 4 кронштейна 5 крепления жгута проводов к картеру коробки передач.

Снять декоративные колпаки ступиц передних колес и ослабить гайки крепления приводов колес.

Снять передние колеса. Снять щиток левого переднего крыла

6. Отвернуть одиннадцать винтов 3, и снять средний и правый брызговики двигателя

7. Отвернуть гайку 2, крепления и отсоединить клемму жгута проводов переднего от стартера.

Отсоединить колодку провода 1 тягового реле стартера от жгута проводов переднего.

Отвернуть три болта 5 крепления и снять стартер 4.

Отвернуть пробку и переливную трубку и слить масло из АКП.

8. Разжать хомуты 2, отсоединить трубки 3 системы охлаждения масла от штуцеров АКП и слить масло из системы охлаждения.

На штуцеры и трубки установить технологические заглушки.

Снять тепловой экран шарнира привода правого колеса, отсоединить шаровые пальцы от поворотных кулаков и снять приводы передних колес

9. Отвернуть один болт 1, и два болта 2 крепления кронштейна 3 растяжки, снять пружинные шайбы и отсоединить левую растяжку 4 нижнего рычага с кронштейном в сборе от кузова.

Отвернуть гайку 8 болта 10 крепления стойки 7 стабилизатора поперечной устойчивости к нижнему рычагу 6 передней подвески, снять пружинную шайбу и извлечь болт.

Отвернуть гайку 9 болта 10 крепления левого нижнего рычага 6 подвески к кронштейну кузова, снять пружинную шайбу, извлечь болт и снять рычаг в сборе с растяжкой.

10. Отвернуть болты 2, крепления заглушки крышки картера гидротрансформатора и снять заглушку 1.

11. Отвернуть четыре гайки 3, крепления гидротрансформатора к маховику, поочередно поворачивая коленвал по часовой стрелке за головку болта крепления демпфера коленвала.

12. Отвернуть два верхних болта 3 и 4, крепления АКП к блоку цилиндров.

Установить упоры под двигатель и коробку передач

13. Отвернуть две гайки 1, крепления задней опоры 2 подвески двигателя к кузову автомобиля.

14. Отвернуть два болта 2, и один болт 3 крепления кронштейна 1 задней опоры к АКП и снять кронштейн в сборе с опорой.

15. Отвернуть две гайки 4, и болт 3 крепления левой опоры 1 подвески двигателя к кузову автомобиля

16. Отвернуть три гайки 3, крепления кронштейна 2 левой опоры подвески двигателя к АКП и снять кронштейн в сборе с опорой

17. Отвернуть два болта 2, крепления АКП 3 к картеру 1 двигателя

18. Отвернуть гайку 4, шпильки крепления АКП к блоку цилиндров

19. Отвернуть последний болт 6, крепления АКП к блоку цилиндров

Аккуратно снять АКП с двигателя с легким завалом вниз. Операцию выполнять с помощником.

Снять с двигателя крышку картера гидротрансформатора.

Установить АКП на верстак.

Вывернуть из картера АКП три шпильки крепления кронштейна левой опоры подвески двигателя.

Вывернуть из картера гидротрансформатора шпильку крепления АКП к двигателю.

Вывернуть из картера АКП два штуцера системы охлаждения масла и установить на их место технологические заглушки.

Зафиксировать гидротрансформатор от осевого перемещения, для чего установить технологический кронштейн на ось гидротрансформатора и закрепить его на картере болтом и гайкой.

Интересные факты

Рассмотрим интересные факты, которые удалось узнать о новой коробке передач Лада Гранта:

• КПП ВАЗ-2181 не будет устанавливаться на Приору, поскольку конструкторы посчитали, что это будет не рентабельным переделывать всю конструкцию силовых агрегатов.
• Стоимость Лада Гранта и Калина 2 увеличилась на 5000-7000 руб. с внедрением новой КПП в автомобиль.
• Согласно отзывам автовладельцев, первые экземпляры КПП с тросовым приводом были не совсем удачными и имели достаточно много недоработок: вибрация становилась слышимой после 70-80 тыс. пробега, вой коробки, повышенный износ деталей и прочее. На основании этого, завод-изготовитель внес коррективы в конструкцию и улучшил характеристики, но у многих автовладельцев впечатление от КПП с тросовым приводом ВАЗ-2181 осталось негативное.
• Завод АВТОВаз продолжает разработку и модернизацию новой КПП, которая станет вторым поколение тросовых коробок передач. Устанавливать ее планируется на 2-е поколение Лада Гранта, которая сейчас идет в разработке. Конструкторы обещают, учесть опыт, полученный при разработке первого поколения и не допустить такой оплошности во второй раз.

Авто не едет вперед

Обычно в этом случае задний ход работает исправно. Причиной может стать повреждение дисков или манжеты поршня. Также распространен случай с заклинившим клапаном регулировки переключения.

Для устранения неисправностей необходимо заменить фрикционные диски, поменять манжеты и прочистить клапан. В случае если не работает и задняя скорость, значит, виновник проблемы – фрикцион, отвечающий за передний ход. При сильном износе разрушатся уплотнительные кольца, шлицевой механизм и муфта. Ремонт в таком случае будет состоять в замене повреждённых и изношенных элементов.

Машина не движется вперёд и назад

Отсутствие какого-либо движения в принципе может быть вызвано следующими неисправностями:

• выход из строя гидротрансформатора;
• проблемы с масляным насосом;
• низкий уровень масла;
• забит сетчатый фильтр;
• повреждение фрикционных дисков;
• разрыв манжеты и уплотнительных колец;
• заклинил клапан переднего хода.

В этих случаях потребуется полная замена изношенных деталей. Зачастую машина может двигаться вперёд, но при трогании с места ощущается сильный толчок. Автомобиль начинает буксовать, при этом останавливается. Эта проблема говорит о низком уровне масла, выходе из строя гидротрансформатора или масляного насоса.

Прочие неисправности и способы их устранения

Иногда поломка заключается в отсутствии всех скоростей, за исключением первой. Это говорит о нескольких проблемах: заклинил клапан, повреждение зубьев косозубой шестерни или срезало ее шплинт. Работа по устранению проблем заключается в замене изношенных деталей, прочистке клапана и проверке клапанной системы.

Низкий уровень масла приводит помимо невозможности движения и к другим последствиям. Например, при движении в гору продолжительное время включение повышенной передачи приводит к пробуксовке. Автоматически включается пониженная. Также возможно повреждение манжеты и уплотнительных колец.

При переводе в положение «нейтраль» автомобиль продолжает движение. Значит, не отрегулирован трос привода. Или заклинил рычаг привода, муфта, повреждены фрикционные диски.

Очень часто на АКПП встречается проблема, получившая название «кикдаун», т. е. при резком нажатии педали газа коробка передач не переходит на пониженную. Проблема возникает чаще всего из-за датчика давления, повреждения ножного переключателя, обрыва проводки, плохой регулировки привода дроссельной заслонки. Устраняется заменой датчика и регулировкой привода.

На самом деле проблем может быть теоретически очень много. Вплоть до того, что в корпус КПП попадает вода и масло вспенивается, из-за чего машина начинает пробуксовывать. Впоследствии в запущенных случаях это приводит к полному выходу из строя КПП.

Автоматическая трансмиссия, как и роботизированная, намного сложнее обычной механики. Обслуживание в сервисе стоит недешево, но в домашних условиях ремонт невозможно провести качественно.

Для автовладельцев важно научиться правильно диагностировать неисправности, и если они незначительные, устранить их самостоятельно. Если же проблема связана с необходимостью снятия и разборки АКПП, в таких случаях без помощи квалифицированных специалистов не обойтись

Ремонт, в зависимости от сложности и неисправности, оценивается в среднем минимум в 2–3 тысячи рублей, хотя может доходить и до 15–20, не считая стоимости запчастей.

Разборка и ремонт КПП на Лада Гранта

Разборка КПП с тросовым приводом Лада Гранта потребует достаточно много инструмента. Основными является набор ключей и головок разных размеров.

Итак, преступим к разборке коробки передач:

1. Первым делом, как и в любом ремонте, очищаем деталь от грязи.
2. Выворачиваем шпильки крепления картера сцепления.
3. При помощи ключа на 13 вынимаем пружину фиксатор из картера.
4. Демонтируем пробку фиксатора вилки задней передачи.
5. Для того чтобы вынуть шарик фиксатора передачи используем магнит.
6. Ключом на 13, демонтируем крышку заднего картера. На этих крепления находится также кронштейн троса для выключения сцепления.
7. Верхнюю часть кронштейна, троса привода выключения сцепления демонтируем при помощи ключа на 17.
8. Теперь демонтируем заднюю крышку картера. Для этого ключом на 13 нужно открутить 5 гаек крепления.
9. Легкими ударами молотка с резиновым наконечником по приливу крышки сдвигаем ее и снимаем.
10. Для демонтажа валов нужно зафиксировать их от проворачивания. Вдавливаем до упора шток и включаем 3 передачу.
11. При помощи ключа на 10 выкручиваем болт крепления вилки 5 передачи.
12. При помощи штыря с мягкого металла наносим несколько легких ударов по вилке 5 передачи.
13. Взяв головку на 32 мм, откручиваем гайку крепления валов.
14. Поддеваем отверткой и демонтируем 5 передачу в сборе.
15. Вынимаем вилку с 5 шестерни.
16. Отделяем муфту от шестерни 5 передачи.
17. Демонтируем синхронизатор.
18. Снимаем пластину синхронизатора.
19. При помощи отвертки поддеваем втулку ведомой шестерни.
20. Демонтируем шестерню с вторичного вала.
21. При помощи отвертки или двух, снимаем шестерню 5-й передачи.
22. Демонтируем упорное кольцо с вторичного вала.
23. Выкручиваем винты упорной пластины и демонтируем ее.
24. При помощи ключа на 13 снимаем пробки фиксаторов штоков вилки КПП.
25. При помощи магнита вынимаем шарики фиксаторов.
26. Теперь, выкручиваем 13 гаек и 1 болт на 13 крепления картера сцепления к картеру КПП.
27. Между ними вставляем отвертку.
28. Приподымаем аккуратно картер КПП.
29. Вынимаем магнит из углубления картера.
30. Выворачиваем болты крепления вилки 1-2 передачи.
31. Поднимаем шток и освобождаем вилку с муфты синхронизатора.
32. При помощи ключа на 10 удаляем крепления вилки 3-4 передачи.
33. Освобождаем вилку 3-4 передачи из муфты синхронизатора.
34. Выводим рычаг штока из механизма. Для этого нужно поворачивать шток вилки 1 передачи.
35. Демонтируем ось шестерни заднего хода.
36. Снимаем шестерню заднего хода.
37. При помощи головки на 10 откручиваем три болта, которые крепят механизм переключения передач.
38. Демонтируем механизм переключения передач.
39. Аккуратно вынимаем первичный и вторичный вал. Эту процедуру стоит делать одновременно.
40. Демонтируем дифференциал.
41. Снимаем переключатель передач.
42. Демонтируем ролики переднего подшипника вторичного вала.
43. Снимаем сепаратор подшипника.
44. Теперь нужно выпрессовать наружное кольцо подшипника.
45. Проводим демонтаж маслосборника.
46. Демонтируем сальник сцепления привода колес. Это можно сделать при помощи специального съемника или трубы.
47. С помощью молотка и бородка выбиваем наружное кольцо подшипника дифференциала.
48. Так само демонтируем кольцо и сальник с КПП.

Теперь коробка передач Лада Гранта с тросовым приводом полностью разобрана, и можно определить детали, которые нужно заменить.

Определение неисправностей и методы их устранения

Зачастую неисправности коробки передач имеют характерный звук, который определяет зону поломки, но существуют и другие факторы, которые служат сигналами для ремонта узла. Рассмотрим, основные неисправности и способы их устранения:

Регулировка тросового привода КПП на Лада Гранта

Регулировка тросового привода коробки передач Лада Гранта отсутствует согласно технической документации завода изготовителя. Единственным вариантом регулировки, которую придумали сами автомобилисты, является то, что можно немного подтянуть троса, если они просели или поддались износу. Еще одним вариантом регулировки является «народное» отодвигание ух крепления тросов, но этот метод не всегда эффективный.

На основании выше сказано, рекомендуется при выходе со строя тросов – заменить их. Техническая плановая замена должна производиться один раз на 100 000 км пробега. Если есть гарантия на автомобиль, то не рекомендуется мудрить и обратиться на автосервис для устранения неисправностей.

Порядок действий по снятию механической коробки передач

Необходимые материалы, инструменты:

• набор автомобильных ключей, головок, трещотка;
• ветошь;
• дополнительное освещение;
• домкрат;
• графитовая смазка;
• пластиковая емкость для слива отработки;
• трансмиссионное масло.

Пошаговая инструкция при замене МКПП

1. Машину устанавливаем в периметр ремонтной зоны: на смотровую яму, дорожную эстакаду.
2. Снимаем клеммы с аккумуляторной батареи, предотвращаем короткое замыкание в цепи.

1. Демонтируем воздушный фильтр, пластиковый корпус воздушного фильтра.

1. Отвинчиваем крепежные гайки, снимаем силовые клеммы, демонтируем стартер.

1. Отвинчиваем грязезащитные щитки, защиту поддона картера (при наличии таковой).

1. Снимаем колодку с проводами от датчика активации заднего хода.

1. Отключаем контакты от датчика скорости.

1. Скручиваем сливную пробку, сливаем отработку с МКПП.

1. Отключаем трос привода сцепления, вилку рычага, кронштейн с корпуса КПП.

1. Снимаем тягу управления коробкой передач. Проводим дефектовку. При необходимости проводим замену тросиков, резиновых пыльников.

1. Отвинчиваем левую растяжку передней подвески.

1. Головкой на «10» выкручиваем три болта, фиксирующие крышку картера к корпусу КПП.

1. Ключом на «19» выкручиваем два болта, фиксирующие реактивную тягу к КПП.

1. Отводим реактивную тягу, снимаем левый и правый приводы колес.

1. Отвинчиваем катушку зажигания от корпуса картера сцепления.

1. Головкой на «19» отпускаем два болта, фиксирующие тыльную часть коробки к блоку цилиндров.

1. Устанавливаем деревянные упоры / телескопическую вилку.

1. Отсоединяем коробку передач от места крепления, извлекаем из-под днища.

Водителю на заметку! При демонтаже механической КПП категорически запрещено опирать вал на лепестки диафрагменной пружины сцепления, так как последние деформируются.

На этом процесс демонтажа механической коробки окончен.

Место крепления МКПП

В автомобилях семейства Лада Гранта трансмиссия автоматического, механического типов предустановлена под днищем, за силовым агрегатом. Для проведения профилактики и диагностики предусмотрены контрольные пробки (отверстия).

Неисправности КПП на Ладе Гранта и методы их устранения

Сперва нужно отметить недочеты механической коробки как более дешёвого и популярного варианта трансмиссии на этих автомобилях. Наглядно проблемы и их выходы их них представлены в таблице.

Неисправности КПП зачастую тесно связаны с неисправным сцеплением. Характерные признаки могут указывать на множество поломок. Детальная и более объективная диагностика проводится только после демонтажа КПП и ее полной разборки для выявления проблем.

Новичкам и не имеющим представления о техническом устройстве этого агрегата заниматься ремонтом не рекомендуется. Дело в том, что коробка передач представляет собой сложный механизм со множеством деталей. При неумелом ремонте велика вероятность получения ещё больших проблем вплоть до полного выхода из строя агрегата.

При обращении в автосервис следует учитывать, что далеко не каждый механик имеет соответствующую квалификацию, а ремонт КПП Лада Гранта с тросовым приводом может влететь в круглую сумму.

Например, замена сальников подразумевает полный разбор КПП и оценивается в среднем не менее 6 000 рублей. Можно выполнять ремонтные работы и своими руками. Да, это сэкономит деньги, а вот свободного времени отнимет много, к тому же потребуется помощник. Как вариант, при серьезных проблемах автолюбители попросту меняют КПП в сборе. В некоторых случаях это единственное рациональное решение.

Неисправности АКПП

Чтобы самостоятельно выявить проблемы автоматической коробки передач, следует проехаться на автомобиле. Характерные признаки неисправности КПП:

• передачи не включаются;
• сильные рывки при движении;
• мигание соответствующих индикаторов;
• утечка трансмиссионного масла.

Наличие этих проблем говорит о необходимости срочного ремонта КПП. А неисправности АКПП влияют и на роботизированную трансмиссию. Робот является неким средним вариантом между АКПП и МКПП, а потому на него могут распространяться поломки и той и другой трансмиссии.

Выполнить ремонт АКПП в домашних условиях не представляется возможным. Устройство автомата и робота в частности слишком сложное и самостоятельно не проводится. Более того, этим занимаются даже не все сервисные центры. Опытный автовладелец сможет устранить самые простые неисправности, такие как утечка масла и проблемы с самопроизвольным включением передач. Причем в последнем случае речь идёт о зачистке контактов.

Чаще всего владельцы Лады Гранта на АКПП могут сталкиваться такими с типичными для этой трансмиссии проблемами.

Выявление неисправности

Диагностировать неисправность АКПП можно во время движения

Выход из строя АКПП или ее неисправность быстро обнаруживаются при движении автомобиля. Первыми характерными признаками можно назвать:

• сильные рывки;
• не включается передача;
• течет масло;
• мигает индикатор.

Эти признаки требуют немедленного вмешательства и ремонта. Некоторые неисправности коробки передач автомобиля Лада Гранта может устранить опытный автолюбитель. В основном речь идет о простейших операциях:

• устранение течи масла;
• самопроизвольное переключение скоростей.

Возможно, неисправность кроется в подключении проводов и контактов. Ремонт коробки Лада Гранта сведется только к зачистке контактов.

Можно ли буксировать машину с АКПП? Многие считают, что буксировать сломанную Лада Гранта на тросе невозможно. Это верно, однако буксировка при определенных условиях вполне возможна.

Если ехать на скорости не более 50 км/ч на расстояние 25 км, то переднеприводный автомобиль Лада Гранта будет чувствовать себя прекрасно. Через час после остывания можно продолжать буксировку. Полноприводные машины буксировке не подлежат.

О КПП на Ладе Гранта

Лада Гранта создавалась как бюджетный автомобиль, альтернатива Ладе Калине. Несмотря на это, Гранта взяла от Калины немало элементов, включая силовой каркас, ходовую часть и трансмиссию. Что касается последней, Гранта уже в базовой комплектации получила усовершенствованную механическую КПП Лады Калина.

Обновление не помогло избавиться от всех присущих ей проблем. И в 2011 году на замену тяговой КПП пришла более усовершенствованная тросовая. А, начиная с 2012-го, Гранта на механике комплектуется исключительно этой версий МКПП.

Характеристики всех типов КПП Лады Гранта

Первая механическая коробка передач этой модели класса седан и лифтбек получила индекс 2180. Ей на замену вскоре пришла модернизированная КПП с тросовым приводом, которая индексируется как 2181. Она устанавливается, начиная с комплектации «стандарт».

Тяговая и тросовая КПП Лады Гранта

Разница между двумя этими КПП очевидна. Первое и главное заключается в использовании вместо жёстких тяг, усиливающих вибрацию на кузов и кулису, более гибких тросов от японского производителя Atsumitec. Кроме этого, отличались КПП 2180 от 2181 и другими параметрами.

1. На 2181 установлены синхронизаторы в виде конусов, что позволило снизить воздействие на рычаг переключения передач при установке 1-й или 2-й скорости.
2. Диск сцепления стал больше в диаметре (215 мм). Из-за этого увеличился в размерах картер сцепления, а стартер стал располагаться вдоль ДВС.
3. Синхронизаторы получили зубья с уменьшенным скосом угла (100 градусов), снизилось и усилие начального поджатия до 70 Нм.
4. Иной механизм выбора скоростей стал разработкой компании Schaeffler. Кроме того, он был перенесен вверх, что позволило снизить усилие при переключении в холода и устранить масляные подтёки.
5. Четкость переключения передач стала возможна, в том числе, благодаря селекторной пластине.
6. Вместо минерального трансмиссионного масла стали использовать с завода полусинтетическое, а объем масла снизился до 2,2 литра.

Конструктивно КПП стала не только надёжнее, но и комфортнее для водителя. Вибрации на рычаг КПП и кузов в целом значительно снизились. Скорости стали включаться четко и без задержек. Вместе с тем модернизация коробки передач на Ладе Гранта и на Калине 2 повлекла за собой среднее увеличение цены на 5000 рублей. По мнению экспертов, главное отличие обновленной трансмиссии не столько в надёжности, сколько в качестве включения передач.

Что характерно, новые выпуски Лады Приора не получили тросовую КПП, на этом автомобиле до сих пор устанавливается устаревшая ВАЗ 2180 с жёсткими тягами.

Особенности роботизированной КПП

Помимо обновленной механики, Лада Гранта с 2015 года, начиная с комплектации «люкс», может оснащаться роботизированной коробкой передач. Новая трансмиссия будет комплектоваться в вариациях «норма» и «люкс». По задумке инженеров это устройство должно полностью свести на нет негативное влияние человеческого фактора, при котором допускаются различные ошибки.

Гранта стала первым автомобилем семейства ВАЗ, получившим роботизированный вариант трансмиссии. В качестве основного производителя выступила японская компания Jatco, известная в своей сфере по разработке и выпуску роботизированных, автоматических КПП и вариаторов. На Гранту стали устанавливать проверенную годами 4-ступенчатую коробку. Не самая современная, но надёжная.

Особенности АКПП

Период адаптации робота и выпуск первых пилотных версий Гранты на автомате длился довольно долго. За это время симбиоз отечественных и японских разработок подвергался многочисленным калибровкам. Модернизация включала в себя около 30 доработок, причём в процессе принимали инженеры из Австрии. Только после этого АКПП пошла в серию.

Специалисты учли даже вопросы эргономичности: рука удобно ложится на рычаг переключения передач. Выбор соответствующих режимов имеет индикацию на селекторе, заданный режим также дублируется и на экране БК. Единственный недостаток, выявленный в процессе эксплуатации, заключается в ненадёжной фиксации рычага в выбранном режиме.

Коробка передач работает в нескольких режимах. Первая и вторая передача фиксированные. Есть кнопка overdrive, благодаря которой автомат не будет переключаться на четвертую скорость. Актуален этот режим при обгонах на трассе. Фиксированные первые две передачи используются для передвижения по бездорожью или в затяжных подъёмах в гору. В зимнее время коробка передач не будет включать повышенную 3-ю и 4-ю передачи до тех пор, пока масло не прогреется до 15 и до 60 градусов соответственно.

В отличие от механической КПП Лады Гранта, в автомате отсутствует маховик. Вместо него используется диск привода.

Особенности схемы автоматической трансмиссии привели к снижению клиренса автомобиля. Электронная начинка, управляющая устройством, находится позади, с левой стороны ниже фары. Многие полагают, что такое местоположение при ударе в ДТП приведёт к неуправляемости автомобиля. Но инженеры считают иначе. Автоматика будет надёжно контролировать работу. Судя по отзывам, система действительно функционирует без нареканий, и это не может не радовать.

Неисправности КПП на Ладе Гранта и методы их устранения

Сперва нужно отметить недочеты механической коробки как более дешёвого и популярного варианта трансмиссии на этих автомобилях. Наглядно проблемы и их выходы их них представлены в таблице.

Тип неисправности

Способ решения

Шумы при работе трансмиссии

Тяжело переключать передачи

Передачи выключаются сами по себе

Посторонний шум при включении передач

Утечка масла

Неисправности КПП зачастую тесно связаны с неисправным сцеплением. Характерные признаки могут указывать на множество поломок. Детальная и более объективная диагностика проводится только после демонтажа КПП и ее полной разборки для выявления проблем.

Новичкам и не имеющим представления о техническом устройстве этого агрегата заниматься ремонтом не рекомендуется. Дело в том, что коробка передач представляет собой сложный механизм со множеством деталей. При неумелом ремонте велика вероятность получения ещё больших проблем вплоть до полного выхода из строя агрегата.

При обращении в автосервис следует учитывать, что далеко не каждый механик имеет соответствующую квалификацию, а ремонт КПП Лада Гранта с тросовым приводом может влететь в круглую сумму.

Например, замена сальников подразумевает полный разбор КПП и оценивается в среднем не менее 6 000 рублей. Можно выполнять ремонтные работы и своими руками. Да, это сэкономит деньги, а вот свободного времени отнимет много, к тому же потребуется помощник. Как вариант, при серьезных проблемах автолюбители попросту меняют КПП в сборе. В некоторых случаях это единственное рациональное решение.

Неисправности АКПП

Чтобы самостоятельно выявить проблемы автоматической коробки передач, следует проехаться на автомобиле. Характерные признаки неисправности КПП:

• передачи не включаются;
• сильные рывки при движении;
• мигание соответствующих индикаторов;
• утечка трансмиссионного масла.

Наличие этих проблем говорит о необходимости срочного ремонта КПП. А неисправности АКПП влияют и на роботизированную трансмиссию. Робот является неким средним вариантом между АКПП и МКПП, а потому на него могут распространяться поломки и той и другой трансмиссии.

Выполнить ремонт АКПП в домашних условиях не представляется возможным. Устройство автомата и робота в частности слишком сложное и самостоятельно не проводится. Более того, этим занимаются даже не все сервисные центры. Опытный автовладелец сможет устранить самые простые неисправности, такие как утечка масла и проблемы с самопроизвольным включением передач. Причем в последнем случае речь идёт о зачистке контактов.

Чаще всего владельцы Лады Гранта на АКПП могут сталкиваться такими с типичными для этой трансмиссии проблемами.

Авто не едет вперед

Обычно в этом случае задний ход работает исправно. Причиной может стать повреждение дисков или манжеты поршня. Также распространен случай с заклинившим клапаном регулировки переключения.

Для устранения неисправностей необходимо заменить фрикционные диски, поменять манжеты и прочистить клапан. В случае если не работает и задняя скорость, значит, виновник проблемы – фрикцион, отвечающий за передний ход. При сильном износе разрушатся уплотнительные кольца, шлицевой механизм и муфта. Ремонт в таком случае будет состоять в замене повреждённых и изношенных элементов.

Машина не движется вперёд и назад

Отсутствие какого-либо движения в принципе может быть вызвано следующими неисправностями:

• выход из строя гидротрансформатора;
• проблемы с масляным насосом;
• низкий уровень масла;
• забит сетчатый фильтр;
• повреждение фрикционных дисков;
• разрыв манжеты и уплотнительных колец;
• заклинил клапан переднего хода.

В этих случаях потребуется полная замена изношенных деталей. Зачастую машина может двигаться вперёд, но при трогании с места ощущается сильный толчок. Автомобиль начинает буксовать, при этом останавливается. Эта проблема говорит о низком уровне масла, выходе из строя гидротрансформатора или масляного насоса.

Прочие неисправности и способы их устранения

Иногда поломка заключается в отсутствии всех скоростей, за исключением первой. Это говорит о нескольких проблемах: заклинил клапан, повреждение зубьев косозубой шестерни или срезало ее шплинт. Работа по устранению проблем заключается в замене изношенных деталей, прочистке клапана и проверке клапанной системы.

Низкий уровень масла приводит помимо невозможности движения и к другим последствиям. Например, при движении в гору продолжительное время включение повышенной передачи приводит к пробуксовке. Автоматически включается пониженная. Также возможно повреждение манжеты и уплотнительных колец.

При переводе в положение «нейтраль» автомобиль продолжает движение. Значит, не отрегулирован трос привода. Или заклинил рычаг привода, муфта, повреждены фрикционные диски.

Очень часто на АКПП встречается проблема, получившая название «кикдаун», т. е. при резком нажатии педали газа коробка передач не переходит на пониженную. Проблема возникает чаще всего из-за датчика давления, повреждения ножного переключателя, обрыва проводки, плохой регулировки привода дроссельной заслонки. Устраняется заменой датчика и регулировкой привода.

На самом деле проблем может быть теоретически очень много. Вплоть до того, что в корпус КПП попадает вода и масло вспенивается, из-за чего машина начинает пробуксовывать. Впоследствии в запущенных случаях это приводит к полному выходу из строя КПП.

Автоматическая трансмиссия, как и роботизированная, намного сложнее обычной механики. Обслуживание в сервисе стоит недешево, но в домашних условиях ремонт невозможно провести качественно.

Для автовладельцев важно научиться правильно диагностировать неисправности, и если они незначительные, устранить их самостоятельно. Если же проблема связана с необходимостью снятия и разборки АКПП, в таких случаях без помощи квалифицированных специалистов не обойтись. Ремонт, в зависимости от сложности и неисправности, оценивается в среднем минимум в 2–3 тысячи рублей, хотя может доходить и до 15–20, не считая стоимости запчастей.

Ремонт КПП

Если починка автоматической коробки передач в условиях гаража – фактически бессмысленная затея, то МКПП наши автолюбители зачастую ремонтируют самостоятельно. Правда, при наличии свободного времени, опыта и знаний в этой области. Чтобы провести самостоятельный ремонт механической КПП на Ладе Гранта, потребуется следующий набор инструментов:

• комплект торцевых головок с трещоткой;
• отвёртки, включая большие;
• молоток;
• ударная отвёртка;
• приспособление для снятия и установки стопорных колец.

Перед тем, как начать ремонт и дефектовку, необходимо демонтировать КПП с автомобиля и как следует отмыть снаружи. Можно для этого воспользоваться мойкой высокого давления. Далее процесс ремонта выглядит следующим образом.

1. Открутить крепёжные болты кронштейна привода и снять его.
2. Ослабить пять гаек с крышки КПП сзади.
3. С помощью деревянного бруска и молотка аккуратно сбить со шпилек заднюю крышку.
4. Открутить болт крепления пятой передачи.
5. Включить пятую передачу, зацепив шлицы муфты с вилкой, таким образом валы коробки передач будут зафиксированы от проворачивания.
6. Воспользовавшись штоком переключения скоростей, перевести рычаг в положение третьей или четвертой скорости.
7. Освободить от фиксации гайки первичного, а затем вторичного вала. После этого их можно открутить, при этом придется приложить большое усилие.
8. С синхронизатора демонтируется упорная пластинка.
9. С помощью большой отвёртки сдвинуть ведомую шестерню пятой передачи и снять её.
10. Вынуть вилку из муфты.

Затем нужно снять шестерню пятой передачи с синхронизатора, который необходимо закрепить проволокой, чтобы впоследствии он не рассыпался. Далее будем снимать втулку вторичного вала. Затем надо снять ведущую шестерню пятой скорости первичного вала. Демонтировать упорную шайбу с вторичного вала. Идем далее.

1. Ослабить и выкрутить соленоид включения задней скорости из картера.
2. Открутить пробки и достать шарики фиксаторов с находящимися в них пружинами.
3. Отвернуть пробку и извлечь фиксаторов с пружиной заднего хода.
4. Шарики из фиксаторов извлекаются с помощью магнита.
5. Демонтировать втулку подшипника отключения сцепления.
6. При работе по разборке и сборке КПП рекомендуется заменить обязательно сальник первичного вала. Если он потечет, придется повторять трудоемкий процесс разборки снова.
7. Воспользовавшись ударной отвёрткой открутить винты пластины, удерживающей подшипники и снять её.
8. Снять стопорные кольца подшипников.

Переходим к следующему этапу.

1. Открутить 12 гаек и крепёжный болт, удерживающие картер КПП, под ними находятся пружинные шайбы.
2. Отсоединить картер КПП от картера сцепления путем постукивания молотком по деревянной выколотке, уперевшись с ее помощью в пазы по периметру.
3. Приподнять картер КПП и повернуть по часовой стрелке, после чего можно его снять.
4. Из картера вынимается магнит.

Затем требуется снять промежуточную шестерёнку задней скорости и демонтировать механизм переключения передач, открутив три крепежных болта. (Механизм переключения передач следует снимать, если он подлежит замене или надо снять рычаг переключения, в остальных случаях демонтаж не является необходимостью). Это устройство в процессе эксплуатации выходит из строя в редких случаях, так как износ деталей медленный и при этом равномерный.

Далее надо ослабить крепёжный болт рычага переключения и, сняв его сдвинуть шток и демонтировать рычаг. Снять резиновый чехол штока и вынуть последний из зацепления. (Шарнир штока представляет собой неразборную конструкцию, поэтому при появлении дефектов меняется целиком).

Далее процесс разборки подразумевает откручивание крепежных болтов вилки первых двух скоростей к штоку.

1. Приподнять шток первой и второй передачи, после чего развернуть против часовой стрелки до тех пор, пока головка вилки не выйдет из зацепления с блокирующей скобой. (Если нет необходимости снимать вилки рекомендуется их оставить, иначе велика вероятность их перепутать между собой).
2. Выкрутить крепёжный болт вилки переключения повышенных передач.
3. Повернуть шток против часовой стрелки и приподнять его до тех пор пока он не выйдет из зацепления с опорой, далее таким же образом снимается шток пятой передачи.
4. Снять шестерёнку задней передачи.
5. Лёгкими покачивания вытащить первичный, а затем вторичный вал.
6. Извлечь дифференциал из корпуса картера.
7. Достать щуп для поверки уровня масла.
8. Снять датчик скорости и демонтировать переключатель указателя заднего хода.
9. При помощи специального съёмника выпрессовать передний подшипник вторичного вала и снять маслосборник, находящийся под ним.
10. Выпрессовать передний подшипник первичного вала специальным съёмником (при сборке нужно запрессовать новые подшипники на валы при помощи подходящих оправок).
11. Если картер подлежит замене, следует снять подшипник, вилку сцепления и сальник.

Далее необходимо внимательно осмотреть все детали на предмет дефектов и повреждений. При выявлении таких элементов они подлежат обязательной замене.

После замены всех деталей сборка осуществляется в обратной последовательности с соблюдением некоторых правил.

1. Перед тем, как установить на место первичный и вторичный вал следует завести их шестерни в зацепление и в таком виде смонтировать в картере КПП.
2. Соблюдать правильность положения штоков вилок переключения передач.
3. Все трущиеся детали обильно смазываются маслом для трансмиссии.
4. Очистить и установить в посадочное гнездо магнит.
5. На все соединительные крышки наносится слой герметика, только после этого можно затягивать болты и гайки креплений.

Если разобраться, поймете, что ничего сверхъестественного в ремонте КПП нет. Необходимо лишь досконально изучить техническое устройство и понимать принцип работы коробки передач. Также потребуется специальный инструмент в виде съёмников. Нужен и помощник. Лучше, если он будет опытным в подобных работах. Когда нет такой возможности, не стоит рисковать. Надо обратиться в специализированный автосервис.

Замена масла в разных видах КПП Лады Гранта

Эта операция проводится по различным причинам. В основном процедура выполняется согласно регламенту технических работ либо после ремонта КПП. При этом для любой трансмиссии важно соблюдать некоторые правила замены.

1. Перед тем, как слить масло с КПП, необходимо тщательно прогреть. Оптимальный вариант замены – после длительной поездки.
2. Приподнимать переднюю часть автомобиля не рекомендуется. Он должен находиться в горизонтальной плоскости. Только так можно слить максимум масла.

Чтобы провести замену смазки самостоятельно, следует подготовить следующие инструменты и приспособления:

• торцевой ключ или головку на 17;
• некая ёмкость для слива старого масла;
• воронка с патрубком и канистра подходящего трансмиссионного масла;
• чиста ветошь.

Порядок замены выглядит следующим образом.

1. Протереть тряпкой сливное отверстие и выкрутить сливную пробку, предварительно подставив под неё пустую ёмкость (при этом следует вынуть щуп проверки уровня. Таким образом, масло под действием атмосферного давления начнёт быстрее стекать в ёмкость. Прогретое масло может быть горячим, следует соблюдать осторожность).
2. Завернуть болт сливного отверстия после того, как всё масло вытечет в ёмкость.
3. Патрубок воронки вставить в отверстие для щупа проверки уровня и медленно начать заливать свежее масло (объем составит в среднем от трёх до 3,5 литров).
4. После заливки примерно трёх литров следует подождать и вставить щуп для контроля уровня. Щуп достать, протереть и вставить обратно, после чего вытащить и проверить уровень.
5. При недостаточном уровне долить масло и провести повторный замер.

Если уровень масла будет недостаточным, КПП начнёт перегреваться, а переизбыток приведет к течи из-за расширения объема при нагреве. Добившись оптимального уровня, следует вставить плотно щуп и протереть вокруг заливного отверстия остатки масла.

Особенности замены масла в АКПП

Процесс для автоматической трансмиссии Лады Гранта по своему принципу идентичен замене масла в механической и роботизированной КПП. Главное отличие заключается в объеме заливаемого, для автомата это около одного литра. Кроме того, для замены понадобится ключ или головка на 17 и набор шестигранных ключей. Из-за того, что такой тип КПП гораздо герметичнее, для слива отработанной смазки потребуется открутить не только нижнюю сливную пробку, но и верхнюю гайку.

Среди автовладельцев бытует мнение, что перед заменой масла автомат необходимо промыть. Обычно для этих целей используют керосин или дизельное топливо. Суть этого метода проста. Дело в том, что внутри содержится гораздо меньший объем масла, при работе происходит естественный износ деталей, и смазка быстрее заполняется разного рода загрязнениями, включая металлические частицы. При сливании невозможно вымыть все эти частицы, и если сразу залить новое масло, оно непременно получит часть этих загрязнений и не сможет работать на 100 %.

Промывка АКПП

Промывать или нет – сугубо индивидуальное решение, производитель подобные работы не регламентирует. Процесс выполняется просто. Сначала сливается масло, пробка слива закручивается и в КПП заливается керосин или солярка. Далее запускается двигатель и переключаются скорости. После непродолжительной работы мотор нужно заглушить и слить промывочную жидкость, открутив сливную пробку. Для лучшего эффекта процесс повторяется несколько раз.

Жидкость на заключительном этапе нужно слить максимально и не закручивать сливную пробку, дав автомату как следует просохнуть на несколько часов. Затем сливной болт закручивается в отверстие и заливается свежее масло по аналогичному принципу с МКПП. Периодически следует проверять уровень смазки, пока он не установится на оптимальной отметке. Для контрольного измерения запустить двигатель и дать коробке немного поработать без нагрузки. Если при последующей проверке уровень окажется на рекомендуемом уровне, значит, процедура проведена верно.

На автоматической КПП следует проверять уровень масла каждые пять тысяч километров пробега.

В идеале хорошо бы контролировать по щупу перед очередной поездкой. Так можно продлить срок службы АКПП на Ладе Гранта. Замена масла как на АКПП, так и на МКПП – не самая сложная процедура и может выполняться самостоятельно даже новичками, не имеющими опыта. Главное: следовать инструкциям.

Шумоизоляция КПП

Автовладельцы Лады Гранты, как и других моделей ВАЗ, часто жалуются на шум со стороны КПП. Чаще всего это вина механической коробки. Причин масса, проблема может скрываться в конструктивных дефектах или износе. Еще виной всему бывает какая-то незначительная мелочь. Зачастую источником шума трансмиссии становится трос сцепления, который передает вибрацию от вилки переключения передач. Чтобы устранить эту проблему, потребуется провести шумоизоляцию КПП, которая заключается в установке прокладки между тросом и КПП.

Порядок действий выглядит следующим образом.

1. С вилки демонтировать наконечник тросика.
2. Открутить наконечник.
3. Снять с троса пыльник и резиновый упор.
4. Вместо вставки следует установить резиновую шайбу диаметром 35 мм.
5. К пластиковому упору троса приклеить кусок пористой резины и дополнительно зафиксировать на несколько оборотов изолентой. Собрать все в обратной последовательности.

После того как все будет собрано, нужно подложить прокладку из резины толщиной 2–3 мм под наконечник тросика сцепления и вилку механизма переключения передач. Затем останется лишь отрегулировать педаль сцепления. После такой своеобразной шумоизоляции посторонние звуки при эксплуатации фактически исчезают.

Но в зимнее время могут наблюдаться некоторые вибрации. Всё из-за того, что при понижении температуры воздуха резиновые прокладки твердеют и не могут нормально функционировать. Других способов звукоизоляции для КПП Лады Гранта нет. Есть некоторые методы, но они малоэффективны. Можно провести шумоизоляцию пола, но вибрация все равно даст о себе знать.

КПП с тросовым приводом лишена необходимости проведения звукоизоляции.

Отзывы владельцев

В сети встречается немало мнений о той или иной КПП Лады Гранта. Вот лишь некоторые из них.

Василий, город Самара: «По сравнению с коробкой от Приоры новая тросовая КПП не гудит, не вибрирует, передачи включаются легко и четко. Говорят, робот у Гранты оставляет желать лучшего, но мне привычнее механика. По крайней мере, знаешь, что от нее ждать и какие проблемы могут возникнуть».

Георгий, город Тамбов: « Приобрел сие чудо с АМТ. Проще говоря, робот. В сочетании с электронной педалью газа получил полный «овощ», который плохо разгоняется и медленно думает. Иногда складывается впечатление, что коробка задумывается на секунд 6, а уж затем переключается. Очень неудобно по сравнению с механикой. Хотя для любителей неспешных поездок самое то. Если не хочешь агрессивной езды, робот – идеальный вариант».

Дмитрий, город Ижевск: «Гранта на автомате, кто ты мог подумать, что такое случится. Что хочется сказать – это древняя коробка от Ниссана, пусть не самая передовая, но проверенная временем. В меру задумчивая, что неудивительно, учитывая технологии прошлого века. Для нашего автопрома и такое можно считать прорывом. Лишь бы не додумались ставить этого древнего мамонта на Весту».

Лада Гранта – один из самых недорогих автомобилей в России, и бюджетность проявляется во многом. Слегка модернизированная КПП от Приоры, старый робот от японцев, не самый передовой автомат. Впрочем, нельзя ругать дешёвое авто за отсутствие высококлассного оборудования. За столь небольшую сумму этого более чем достаточно. Разработчики внедряют что-то новое, и это не может не радовать.

Особенности коробок передач Лада Гранта

Эта статья – обзор коробок передач Lada Granta, об особенностях которых интересно узнать каждому потенциальному покупателю машины.

Мы проведем краткое описание трансмиссии, перечень основных характерных проблем всех типов КПП устанавливаемых на данный автомобиль.

Какими коробками передач комплектовалась

Легковой автомобиль Lada Granta серийно производится с марта 2011 года, эта модель пришла на смену популярной серии «Самара».

Изначально авто комплектовался только механической пятиступенчатой трансмиссией ВАЗ-2180, позднее на машину стали устанавливать автоматическую и роботизированную коробку передач.

Тросовая механическая КПП Лада Гранта с индексом 2181 производится с октября 2012 года, в дальнейшем она была модернизирована, так как у автовладельцев к ней имелось немало претензий по качеству.

Каждый тип трансмиссии, устанавливаемый на автомобиль Тольяттинского производства, имеет свои характерные отличия и слабые места, так называемые «болезни».

Механическая коробка передач Лада Гранта

МКПП, устанавливаемая на Granta, имеет длинную историю, по сути, это та же самая 5-ст. коробка передач, что и ВАЗ-2108, но неоднократно подверженная серьезной модернизации.

С начала выпуска Гранты автомобиль комплектовался КПП модели 2180, с штоком переключения, с расположением механизма выбора передач внизу (внутри корпуса), такая же трансмиссия устанавливалась на Ладу Калину первого поколения.

Модернизированная КПП с индексом 2181 появилась в 2012 году, и в новой трансмиссии:

• шток переключения передач заменили двумя тросами;
• механизм выбора скоростей переместили наверх, он стал находиться снаружи корпуса, не в масле, как был раньше;
• на 1-2 передаче появился многоконусный синхронизатор;
• изменен картер сцепления, в саму коробку теперь заливается только 2,2 литра трансмиссионного масла, а не 3,3 л, как раньше.

Применение тросов вместо штока снизило уровень вибрации по кузову, и в целом скорости стали переключаться более четко, без «поиска» нужной передачи.

Но у этой трансмиссии наблюдалась одна характерная проблема – КПП 2181 первых выпусков издавала ощутимый вой при движении автомобиля.

Количество жалоб от автовладельцев было много, поэтому АвтоВАЗ решил доработать узел, улучшив технологию обработки шестерен и валов, и летом 2014 года с конвейера автозавода стала сходить Гранта с более тихой МКПП.

Характерные «болезни» коробки передач ВАЗ-2181

В целом доработанная трансмиссия стала лучше, но все же некоторые типичные дефекты ей присущи:

• вторая передача может включаться с хрустом, эта проблема наблюдалась еще на ВАЗ-2108-09;
• переключения недостаточно четкие, хотя и установлен тросовый привод;
• несмотря на доработку, остался вой на второй и третьей скорости.

Также при разгоне автомобиля может наблюдаться вибрация, дребезг рычага КПП на 3-й передаче.

Автоматическая коробка

«Автомат» на автомобиле Тольяттинского автозавода ставился с июля 2012-го до марта 2015 года – это 4-ст. АКПП японского производителя Jatco.

Четырехступенчатая АКПП Гранта – модели JF414E, классического типа, с гидротрансформатором, подобными агрегатами оснащаются легковые автомобили Ниссан, Мицубиси, Сузуки.

Данный тип трансмиссии на Granta идет в паре только с 98-сильным силовым агрегатом ВАЗ-21126.

Коробка передач отличается высокой надежностью, при бережной эксплуатации и своевременном техобслуживании может пробежать до 200 тыс. км.

Производить замену трансмиссионной жидкости необходимо через каждые 60 тыс. км, заводом-изготовителем рекомендуется заливать «ниссановское» фирменное масло ATF EJ-1 или Matic-S.

Автомат Лада Гранта по качеству больших нареканий не вызывает, если трансмиссии и требуется ремонт, то в основном по вине водителя:

• в результате пробуксовки сгорают фрикционы;
• после перегрева начинают подтекать прокладки и сальники;
• при наезде на препятствие пробивается поддон АКПП, и тогда уже точно требуется основательный ремонт.

У автовладельцев больше претензий к эксплуатационным характеристикам «автомата» – повышенное потребление топлива, вялый разгон автомобиля, подергивания во время переключения передач при динамичной езде.

Роботизированная КПП

Коробка-робот пришла на смену 4-ступенчатому «автомату» Jatco, РКПП ставится на Гранту с начала весны 2015 года.

Основой механической части новой АМТ 2182 послужила коробка 2180, вместо тросов, а также стандартных для «механики» блока педалей и сцепления здесь установлен электромеханический привод КПП (мехатроник) германской фирмы ZF.

Роботизированная коробка идет только в паре с мотором ВАЗ-21127 106 л. с., самым мощным силовым агрегатом, устанавливаемым на Lada Granta.

РКПП может работать не только в автоматическом, но и в ручном режиме, всего в коробке пять передач.

Автомобиль с АМТ 2182 стал более экономичным, чем с «автоматом», также улучшилась динамика, снизился расход бензина.

Характерные проблемы роботизированной КПП.

Коробка-робот создана на базе трансмиссии 2180, поэтому у нее нет такого сильного гула, как у МКПП 2181.

Тем не менее, на первой и второй передаче небольшие подвывания наблюдаются, хотя после обкатки на новой машине шум может и пропасть.

Коробка передач Гранта может повести себя неадекватно – при движении на первой передаче и резком нажатии на педаль акселератора вторая скорость не всегда включается, происходит «проскок».

Характерный недостаток РКПП – рывки и толчки при переключении скоростей, если движение динамичное, при спокойной езде этого неприятного явления не наблюдается.

Но можно воспользоваться ручным режимом, и тогда РКПП практически становится «механикой».

Выбор коробки передач

У всех типов коробок скоростей на Ладе есть свои преимущества и недостатки, но даже КПП Гранта отечественной сборки не доставляют автовладельцам очень больших проблем.

Если не брать во внимание небольшую шумность механической части трансмиссии, то можно сказать, что «робот» и «механика» вполне надежные, без ярко выраженных характерных «болезней».

Для любителей неспешной езды и комфортного управления автомобилем лучше всего подойдет «автомат», здесь только единственный минус – повышенный расход бензина.

Механическая КПП хотя и подвывает, но на ее ресурсе шум особо не отражается, при нормальной эксплуатации она может без проблем проходить около двухсот тысяч километров.

В роботизированной коробке временами сбоит электроника, и к специфике управления автомобиля с АМТ нужно привыкнуть.

С какой трансмиссией выбрать Ладу Гранту, личное дело каждого автомобилиста, здесь многое зависит от предпочтений самого водителя.

Источник Источник http://sto-tolyatti.ru/drugoe/kakaya-kpp-na-grante.html
Источник Источник Источник http://expertvaz.ru/lada-granta/kpp-korobka-peredach-mehanika.html
Источник http://autotopik.ru/vaz/1164-korobka-peredach-granta.html
