Калькулятор расчета мощности двигателя автомобиля

Мощность — важный технический параметр двигателя внутреннего сгорания. Он влияет на динамику разгона, на размер максимальной скорости и на эластичность мотора. Также он влияет на размер транспортного налога, который обязан платить практически каждый автомобилист.

Чтобы узнать силу своего движка, Вам понадобятся специальные формулы и методики подсчета. Также Вам может помочь калькулятор расчета мощности двигателя автомобиля, который представлен ниже в нашей статье.

1. Расчет мощности двигателя: методики и необходимые формулы
2. Расчет через крутящий момент
3. Что такое крутящий момент
4. Как высчитываются обороты двигателя
5. Расчет мощности по объему двигателя
6. Расчет по расходу воздуха
7. Расчет по массе и времени разгона от нуля до сотни
8. Расчет по производительности форсунок
9. Расчет по лошадиным силам
10. Чему равна лошадиная сила в машине

Расчет мощности двигателя: методики и необходимые формулы

Мощность движка — это энергия, которая образуется внутри ДВС во время его работы. Этот показатель является ключевым для любого автомобиля, а при выборе машины на него ориентируется многие автомобилисты. Определить его можно различными способами. Перечислим основные методики:

• Через обороты и крутящий момент.
• По объему ДВС.
• По расходу воздуха.
• По массе и времени разгона до 100 километров в час.
• По производительности впрыскивающих форсунок.

Главной единицей измерения мощности являются ватты, однако иногда этот показатель выражают с помощью лошадиных сил. Между этими единицами измерения есть простая зависимость, поэтому при необходимости, лошадиные силы, можно легко преобразовать в ватты (и наоборот).

В нашей статье, мы рассмотрим основные формулы определения мощности, а также узнаем, как перевести лошадиные силы в ватты.

Расчет через крутящий момент

Этот способ подсчета является основным. Для измеерения мощности нужно знать два технических параметра — крутящий момент и обороты движка. Поэтому подсчет осуществляется в два этапа.

Что такое крутящий момент

Крутящий момент — это сила, которая воздействует на твердое тело при вращении. Чем выше этот показатель, тем мощнее будет движок Вашего транспортного средства. Для подсчета крутящего момента используется следующая формула:

Расшифровывается формула следующим способом:

• КМ — это крутящий момент.
• О — общий объем двигателя, выраженный в литрах.
• Д — давление в камере сгорания, выраженное в МПа.
• 0,0126 — поправочный коэффициент.

Как высчитываются обороты двигателя

Для подсчета рабочей мощности, нам понадобится не только крутящий момент, но и обороты движка. Если говорить простым языком, то обороты — это скорость вращения коленчатого вала двигателя. Зависимость здесь тоже прямая — чем выше будет скорость вращения, тем мощнее и производительнее будет Ваш автомобиль.

Для подсчета мощности через обороты, используется следующая формула:

• КМ — это крутящий момент (формулу для его расчета можно найти в предыдущем пункте).
• ОД — обороты движка (выражаются в количестве оборотов в секунду).
• 9549 — поправочный коэффициент.

Обратите внимание, что данная формула подходит для подсчета максимальной мощности двигателя.

К сожалению, во время работы двигателя внутреннего сгорания, часть мощности «съедается» некоторыми элементами автомобиля (трансмиссией, раздаточной коробкой, кондиционером и так далее).

Поэтому по факту реальный показатель силы движка будет меньше на 10-15% в зависимости от типа автомобиля и характера его эксплуатации в данный момент.

Расчет мощности по объему двигателя

Внимательный читатель наверняка обратил внимание, что первую формулу можно напрямую подставить во вторую, чтобы упростить подсчеты. Мощность в таком случае можно выразить следующим образом:

М = (КМ x ОД)/9549 = (О x Д x ОД)/(9549 x 0,0126) = (О x Д x ОД)/120,3.

Расшифровка у этой формулы будет стандартной:

• О — объем двигателя.
• Д — давление в камере сгорания.
• ОД — обороты.
• 120,3 — новый поправочный коэффициент.

Обратите внимание, что давление в камере сгорания (переменная Д) в случае стандартного бензинового мотора обычно находится в пределах от 0,8 до 0,85 МПа. В случае усиленного форсированного движка это показатель будет составлять 0,9 МПа, в случае дизеля — от 1 до 2 МПа.

Расчет по расходу воздуха

Если на Вашем автомобиле установлен бортовой компьютер и вспомогательные датчики, то определить мощность можно также по расходу воздуха.

Делается это следующим образом:

1. Поместите свой автомобиль на платформу для проведения шиномонтажных работ, надежно зафиксируйте авто, проверьте качество фиксации.
2. Включите двигатель и разгоните авто до 5,5-6 тысяч оборотов в минуту. Определите расход воздуха с помощью бортового компьютера.
3. Рассчитайте итоговую мощность с помощью следующей формулы: М = РВ x 0,243. РВ — это расход воздуха, а 0,243 — поправочный коэффициент.

Расчет по массе и времени разгона от нуля до сотни

Определить как измеряется мощность двигателя, можно также по общей массе авто и времени его разгона до 100 километров в час. К сожалению, у этого способа есть один крупный недостаток — итоговая формула является достаточно сложной и она может сильно меняться в зависимости от технических особенностей авто (тип привода, характер трансмиссии и так далее).

Поэтому мы Вам рекомендуем производить расчет мощности по массе и времени разгона не вручную, а с помощью готового калькулятора на нашем сайте.

Оптимальный алгоритм действий:

1. Выполните разгон своего автомобиля от 0 до 100 километров в час. Определите время разгона любым удобным способом (обычно это делается с помощью бортового компьютера).
2. Узнайте массу своей машины — сделать это можно с помощью все того же бортового компьютера, с помощью технической документации и так далее.
3. Воспользуйтесь нашим калькулятором — введите массу и время разгона, выберите тип привода, укажите трансмиссию.

Расчет по производительности форсунок

Форсунки — это детали-распылители, которые обеспечивают подачу топлива в цилиндры ДВС. Характер работы форсунок напрямую влияет на формат функционирования двигателя, поэтому подсчитать мощность движка можно по производительности форсунок.

Для подсчетов используется следующая сложная формула:

• ПФ — это производительность 1 форсунки. Этот параметр обычно указывается в технической документации к двигателю (хотя в случае нового авто эти сведения можно узнать из бортового компьютера).
• КФ — это количество форсунок. Этот параметр можно также узнать из технической документации либо с помощью бортового компьютера.
• КЗ — коэффициент загруженности форсунок. Для большинства легковых автомобилей этот параметр равен 0,75-0,8.
• ТТ — тип топливной смеси. Для бензина высокой очистки этот коэффициент обычно равен 12-13.
• ТД — это тип двигателя. Для атмосферного движка этот параметр равен 0,4-0,5, для турбодвижка — 0,6-0,7.

Эта методика расчета является достаточно неточной, поскольку формула содержит множество поправочных коэффициентов, многие из которых не имеют точного цифрового выражения. Поэтому реальная мощность может отличаться от формульной на 10-15% (впрочем, это небольшая погрешность).

Расчет по лошадиным силам

Если Вам известно количество лошадиных сил Вашего движка, то можно легко узнать и вычислить мощность двигателя. Для подсчета используется простая формула:

Расшифровывается она так:

• М(ЛС) — мощность двигателя внутреннего сгорания, выраженная в лошадиных силах.
• 0,735 — это поправочный коэффициент, на который необходимо умножить количество Ваших «лошадок».

Чему равна лошадиная сила в машине

1 лошадиная сила — это 0,7355 Ватт. Подобная единица измерения была изобретена Джеймсом Ваттом в 1789 году для подсчета мощности паровых двигателей. Такое необычное название имеет интересную историю: чтобы доказать выгоду применения своей паровой машины, Джеймс Уатт провел эксперимент, в котором паровая машина «соревновалась» с лошадью в поднимании тяжестей на большую высоту.

Эксперимент показал, что паровой движок «сильнее» лошади в 4 раза, а название «лошадиная сила» вошло в инженерное дело в качестве единицы измерения.

Калькулятор расчета объёма двигателя

Калькулятор перевода силы тока в мощность

Калькулятор расчета производительности форсунок

Расчет мощности электричества при ремонте и проектировании

Калькулятор расчета тока утечки в автомобиле и времени разряда АКБ

Передаточное число расчет онлайн

передаточные числа рядов и главных пар

Результаты расчета КПП выводятся в табличном и графическом виде. Графики позволяют произвести визуальный анализ, оценить «длину» каждой передачи, и «разрыв» между ними (на сколько падают обороты двигателя при переключении на повышенную передачу)

Заполните графы параметров колеса: ширину и высоту профиля покрышки (ищите маркировку на боковине покрышки) и диаметр колесного диска. Обратите внимание: маркировка R на покрышке означает ее конструкцию – радиальная, например, R14 — покрышка радиальной конструкции диаметром 14 дюймов. Введите передаточное число главной пары и каждой передачи в соответствующие графы калькулятора КПП (разделитель дробной части – точка). Если шестой передачи нет, вводите ноль.

Нажмите кнопку
«Рассчитать КПП». Ряды КПП переднеприводных ВАЗ (конструктив 2108)

Графики зависимости скорости автомобиля от рабочих оборотов двигателя на каждой передаче.

Подбор передаточных чисел коробки передач.

Для определения передаточных чисел коробки передач, вначале определяют передаточное число на первой, самой низкой передаче.

Передаточное число первой передачи должно удовлетворять следующим требованиям:

— обеспечивать преодоление повышенных дорожных сопротивлений движению;

— не вызывать буксование ведущих колес автомобиля при передаче максимального крутящего момента двигателя.

Для преодоления автомобилем повышенных дорожных сопротивлений и обеспечения максимальной силы тяги на ведущих колесах максимальная касательная силы будет определяться следующим равенством:

ИЗ данного равенства передаточное число коробки передач на первой передаче будет равно:

– сила тяжести автомобиля, Н;

– максимальный крутящий момент, определяемый внешней скоростной характеристикой двигателя, Н∙м;

– КПД трансмиссии на первой передаче.(
ηТР 1
=0,88 – 0,94).

Найденное передаточное отношение первой ступени коробки передач должно исключать полное буксование ведущих колес, которое может возникнуть при максимальной касательной силе тяги автомобиля.

Для этого необходимо, чтобы максимальная касательная силы тяги, подводимая к ведущим колесам, была бы меньше или равна максимальной силе сцепления ведущих колес с дорогой, то есть:

Выразим искомую величину:

– коэффициент сцепления ведущих колес с дорогой принимается в пределах 0,5…0,7.

Таким образом, передаточное число первой ступени коробки передач должно лежать в пределах, обуславливающих преодоление автомобилем максимального дорожного сопротивления и отсутствие буксования ведущих колес.

Зная передаточное число 1-й ступени коробки передач, переходят к определению передаточных чисел на промежуточных передачах.

Если исходить из условия сохранения постоянного интервала изменения чисел оборотов двигателя, при разгоне на различных передачах, что обуславливает наибольшую производительность и экономичность автомобиля, то получим ряд передаточных чисел, подчиняющихся закону геометрической прогрессии:

– знаменатель геометрической прогрессии.

В частном случае, когда высшая передача является прямой iKZ

В случае наличия ускоряющей передачи в трехвальной коробке передач (с прямой передачей), ускоряющая передача в расчете не используется, а ее передаточное отношение принимается из прототипа.

При расчете двухвальной коробки передач, за iKZ

принимается передаточное число передачи прототипа, которое использовалось для расчета главной передачи (т.е. передача, на которой достигается максимальная скорость). При этом если в КПП автомобиля-прототипа имеется передача еще выше, то ее передаточное число также принимается из прототипа.

Зная передаточные числа коробки перемены передач и главной передачи, определяют передаточные числа трансмиссии:

5. Построение универсальной динамической характеристики автомобиля.

Динамической характеристикой автомобиля называют графически выраженную зависимость динамического фактора от скорости движения автомобиля на разных передачах.

Универсальная динамическая характеристика автомобиля является его основным техническим документом.

Динамический фактор представляет собой отношение избыточной касательной силы к силе тяжести автомобиля:

Величина динамического фактора зависит от характера протекания кривой крутящего момента двигателя, передаточного числа трансмиссии, скорости движения автомобиля и его массы.

Вначале строят динамическую характеристику порожнего автомобиля без груза и без прицепа.

Масса порожнего автомобиля определяется следующим образом:

Для построения кривых динамического фактора по передачам в уравнение (22) вместо ранее вычисленной величины G подставляется скорректированное значение тПОР

Расчет значения динамического фактора автомобиля ведется в следующей последовательности:

1.Задаются рядом значений частот вращения коленчатого вала (20, 40, 60, 80,100, 120 от пМАХ

2.Для выбранных частот подсчитывают величины скоростей автомобиля на каждой передаче по формуле:

3.Определяют величину касательной силы тяги Рк

4.Подсчитывают значение силы сопротивления воздуха Rw

для V, соответствующим исходном значениям n на каждой передаче.

5.Полученные данные заносят в таблицу, и определяют величину динамического фактора D

Таблица №2 Расчетные значения динамической характеристики автомобиля.

Общий вид динамической характеристики представлен ниже на рис. 2.

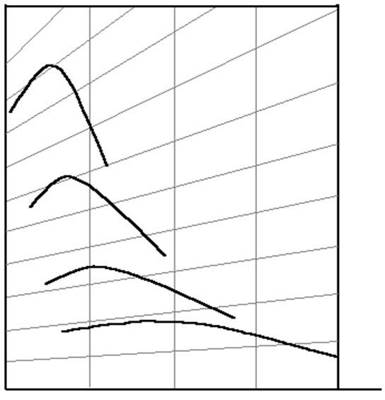

Рис. 2. Универсальная динамическая характеристика автомобиля.

Для построения универсальной построенной динамической характеристики необходимо в верхней части графика (рис. 2) провести вторую горизонтальную координатную ось и на ней отметить значения коэффициента загрузки автомобиля:

Начало отсчета по оси Г

начинается с 1, что соответствует массе порожнего автомобиля. Отношение полностью груженого автомобиля к порожнему даст максимальное значение
Г
и его нужно отложить в точке координаты, соответствующей
VMAX
. Точки
ГМАХ
и
VMAX
соединяются вертикальной линией, которая будет служить ординатой динамического фактора полностью груженого автомобиля.

Умножив значения динамического фактора порожнего автомобиля на ГМАХ

, получают численные значения динамического фактора полностью груженого автомобиля и откладывают их на второй ординате:

Соединяют соответствующие значения динамического фактора порожнего и полностью груженого автомобиля наклонными линиями. Ось Г

разбивают на ряд равных отрезков и через их граничные точки проводят вертикальные линии до пересечения с нижней горизонтальной осью. Эти линии будут соответствовать промежуточным значениям
Г
.

Таким образом, построенная универсальная динамическая характеристика позволяет определять значение динамического фактора при любой степени загрузки автомобиля.

Расчет скорости по передаточным числам кпп

Есть же калькулятор просто и понятно.

Выбираешь колеса или свои заносишь трансмиссию тоже выбираешь из предложенных или свою В низу вписываешь обороты мотора и видишь на какой передаче с какой скоростью поедешь.

Калькулятор КПП позволяет рассчитать зависимость скорости автомобиля от рабочих оборотов двигателя на каждой передаче с учетом ряда параметров: передаточное отношение ряда в КПП, главной пары (редуктора), размера колес. Расчет ведется для двух разных конфигураций КПП для проведения сравнительного анализа. Это позволяет правильно подобрать тюнинговый ряд и ГП для коробки переключения передач.

Результаты расчета КПП выводятся в табличном и графическом виде. Графики позволяют произвести визуальный анализ, оценить «длину» каждой передачи, и «разрыв» между ними (на сколько падают обороты двигателя при переключении на повышенную передачу)

Заполните графы параметров колеса: ширину и высоту профиля покрышки (ищите маркировку на боковине покрышки) и диаметр колесного диска. Обратите внимание: маркировка R на покрышке означает ее конструкцию – радиальная, например, R14 — покрышка радиальной конструкции диаметром 14 дюймов. Введите передаточное число главной пары и каждой передачи в соответствующие графы калькулятора КПП (разделитель дробной части – точка). Если шестой передачи нет, вводите ноль.

Нажмите кнопку
«Рассчитать КПП».
Любое подвижное соединение, передающее усилие и меняющее направление движения, имеет свои технические характеристики. Основным критерием, определяющим изменение угловой скорости и направления движения, является передаточное число. С ним неразрывно связано изменение силы – передаточное отношение. Оно вычисляется для каждой передачи: ременной, цепной, зубчатой при проектировании механизмов и машин.

Перед тем как узнать передаточное число, надо посчитать количество зубьев на шестернях. Затем разделить их количество на ведомом колесе на аналогичный показатель ведущей шестерни. Число больше 1 означает повышающую передачу, увеличивающую количество оборотов, скорость. Если меньше 1, то передача понижающая, увеличивающая мощность, силу воздействия.

Общее определение

Наглядный пример изменения числа оборотов проще всего наблюдать на простом велосипеде. Человек медленно крутит педали. Колесо вращается значительно быстрее. Изменение количества оборотов происходит за счет 2 звездочек, соединенных в цепь. Когда большая, вращающаяся вместе с педалями, делает один оборот, маленькая, стоящая на задней ступице, прокручивается несколько раз.

Передачи с крутящим моментом

В механизмах используют несколько видов передач, изменяющих крутящий момент. Они имеют свои особенности, положительные качества и недостатки. Наиболее распространенные передачи:

Ременная передача самая простая в исполнении. Используется при создании самодельных станков, в станочном оборудовании для изменения скорости вращения рабочего узла, в автомобилях.

Ремень натягивается между 2 шкивами и передает вращение от ведущего в ведомому. Производительность низкая, поскольку ремень скользит по гладкой поверхности. Благодаря этому, ременной узел является самым безопасным способом передавать вращение. При перегрузке происходит проскальзывание ремня, и остановка ведомого вала.

Передаваемое количество оборотов зависит от диаметра шкивов и коэффициента сцепления. Направление вращения не меняется.

Переходной конструкцией является ременная зубчатая передача.

На ремне имеются выступы, на шестерне зубчики. Такой тип ремня расположен под капотом автомобиля и связывает звездочки на осях коленвала и карбюратора. При перегрузе ремень рвется, так как это самая дешевая деталь узла.

Цепная состоит из звездочек и цепи с роликами. Передающееся число оборотов, усилие и направление вращения не меняются. Цепные передачи широко применяются в транспортных механизмах, на конвейерах.

Характеристика зубчатой передачи

В зубчатой передаче ведущая и ведомая детали взаимодействуют непосредственно, за счет зацепления зубьев. Основное правило работы такого узла – модули должны быть одинаковыми. В противном случае механизм заклинит. Отсюда следует, что диаметры увеличиваются в прямой зависимости от количества зубьев. Одни значения можно в расчетах заменить другими.

Модуль – размер между одинаковыми точками двух соседних зубьев.

Например, между осями или точками на эвольвенте по средней линии Размер модуля состоит из ширины зуба и промежутка между ними. Измерять модуль лучше в точке пересечения линии основания и оси зубца. Чем меньше радиус, тем сильнее искажается промежуток между зубьями по наружному диаметру, он увеличивается к вершине от номинального размера. Идеальные формы эвольвенты практически могут быть только на рейке. Теоретически на колесе с максимально бесконечным радиусом.

Деталь с меньшим количеством зубьев называют шестерней. Обычно она ведущая, передает крутящий момент от двигателя.

Зубчатое колесо имеет больший диаметр и в паре ведомое. Оно соединено с рабочим узлом. Например, передает вращение с необходимой скоростью на колеса автомобиля, шпиндель станка.

Обычно посредством зубчатой передачи уменьшается количество оборотов и увеличивается мощность. Если в паре деталь, имеющая больший диаметр, ведущая, на выходе шестерня имеет большее количество оборотов, вращается быстрее, но мощность механизма падает. Такие передачи называют понижающими.

Зачем нужна паразитка

При взаимодействии шестерни и колеса происходит изменение сразу нескольких величин:

• количества оборотов;
• мощности;
• направление вращения.

Только в планетарных узлах с нарезкой зубьев по внутреннему диаметру венца сохраняется направление вращения. При наружном зацеплении ставится две одинаковые шестерни подряд. Их взаимодействие не меняет ничего, кроме направления движения. В этом случае обе зубчатые детали называются шестернями, колеса нет. Вторая, промежуточная, получила название «паразитка», поскольку в вычислениях не участвует, меняет только знак.

Виды зубчатых соединений

Зубчатое зацепление может иметь различную форму зуба на деталях. Это зависит от исходной нагрузки и расположения осей сопрягаемых деталей. Различают виды зубчатых подвижных соединений:

Самое распространенное и простое в исполнении прямозубое зацепление. Наружная поверхность зуба цилиндрическая. Расположение осей шестерни и колеса параллельное. Зуб расположен под прямым углом к торцу детали.

Когда нет возможности увеличить ширину колеса, а надо передать большое усилие, зуб нарезают под углом и за счет этого увеличивают площадь соприкосновения. Расчет передаточного числа при этом не изменяется. Узел становится более компактным и мощным.

Недостаток косозубых зацеплений в дополнительной нагрузке на подшипники. Сила от давления ведущей детали действует перпендикулярно плоскости контакта. Кроме радиального, появляется осевое усилие.

Компенсировать напряжение вдоль оси и еще больше увеличить мощность позволяет шевронное соединение. Колесо и шестерня имеют 2 ряда косых зубьев, направленных в разные стороны. Передающее число рассчитывается аналогично прямозубому зацеплению по соотношению количества зубьев и диаметров. Шевронное зацепление сложное в исполнении. Оно ставится только на механизмах с очень большой нагрузкой.

В конической зубчатой передаче оси расположены под углом. Рабочий элемент нарезается по конической плоскости. Передаточное число таких пар может равняться 1, когда надо только изменить плоскость действия силы. Для увеличения мощности нарезается полукруглый зуб. Передающееся количество оборотов считается только по зубу, диаметр в основном используется при расчетах габаритов узла.

Винтовая передача имеет зуб, нарезанный под углом 45⁰. Это позволяет располагать оси рабочих элементов перпендикулярно в разных плоскостях.

У червячной передачи нет шестерни, ее заменяет червяк. Оси деталей не пересекаются. Они расположены перпендикулярно в пространстве, но разных плоскостях. Передаточное число пары определяется количеством заходов резьбы на червяке.

Кроме перечисленных производят и другие виды передач, но они встречаются крайне редко и к стандартным не относятся.

Многоступенчатые редукторы

Как подобрать нужное передаточное число. Двигатель обычно выдает несколько тысяч оборотов в минуту. На выходе – колесах автомобиля и шпинделе станка, такая скорость вращения приведет к аварии. Мощности исполняющего механизма не хватит, чтобы рабочий инструмент мог резать металл, а колеса сдвинули автомобиль. Одна пара зубчатого зацепления не сможет обеспечить требуемое понижение или ведомая деталь должна иметь огромные размеры.

Создается многоступенчатый узел с несколькими парами зацеплений. Передаточное число редуктора считается как произведение чисел каждой пары.

Uр – передаточное число редуктора;

Перед тем как подобрать передаточное число редуктора, надо определиться с количеством пар, направлением вращения выходного вала, и делать расчет в обратном порядке, исходя из максимально допустимых габаритов колес.

В многоступенчатом редукторе все зубчатые детали, находящиеся между ведущей шестерней на входе в редуктор и ведомым зубчатым венцом на выходном валу, называются промежуточными. Каждая отдельная пара имеет свое передающееся число, шестерню и колесо.

Редуктор и коробка скоростей

Любая коробка скоростей с зубчатым зацеплением является редуктором, но обратное утверждение неверно.

Коробка скоростей представляет собой редуктор с подвижным валом, на котором расположены шестерни разного размера. Смещаясь вдоль оси, он включает в работу то одну, то другую пару деталей. Изменение происходит за счет поочередного соединения различных шестерен и колес. Они отличаются диаметром и передающимся количеством оборотов. Это дает возможность изменять не только скорость, но и мощность.

Трансмиссия автомобиля

В машине поступательное движение поршня преобразуется во вращательное коленвала. Трансмиссия представляет собой сложный механизм с большим количеством различных узлов, взаимодействующих между собой. Ее назначение — передать вращение от двигателя на колеса и регулировка количества оборотов – скорости и мощности автомобиля.

В состав трансмиссии входит несколько редукторов. Это, прежде всего:

• коробка передач – скоростей;
• дифференциал.

Коробка передач в кинематической схеме стоит сразу за коленвалом, изменяет скорость и направление вращения.

Посредством переключения – перемещения вала, шестерни на валу соединяются поочередно с разными колесами. При включении задней скорости, через паразитку меняется направление вращения, автомобиль в результате движется назад.

Дифференциал представляет собой конический редуктор с двумя выходными валами, расположенными в одной оси напротив друг друга. Они смотрят в разные стороны. Передаточное число редуктора – дифференциала небольшое, в пределах 2 единиц. Он меняет положение оси вращения и направление. Благодаря расположению конических зубчатых колес напротив друг друга, при зацеплении с одной шестерней они крутятся в одном направлении относительно положения оси автомобиля, и передают вращательный момент непосредственно на колеса. Дифференциал изменяет скорость и направление вращения ведомых коничек, а за ними и колес.

Как рассчитать передаточное число

Шестерня и колесо имеют разное количество зубов с одинаковым модулем и пропорциональный размер диаметров. Передаточное число показывает, сколько оборотов совершит ведущая деталь, чтобы провернуть ведомую на полный круг. Зубчатые передачи имеют жесткое соединение. Передающееся количество оборотов в них не меняется. Это негативно сказывается на работе узла в условиях перегрузок и запыленности. Зубец не может проскользнуть, как ремень по шкиву и ломается.

Расчет без учета сопротивления

В расчете передаточного числа шестерен используют количество зубьев на каждой детали или их радиусы.

Где u12 – передаточное число шестерни и колеса;

Z2 и Z1 – соответственно количество зубьев ведомого колеса и ведущей шестерни.

Знак «+» ставится, если направление вращения не меняется. Это относится к планетарным редукторам и зубчатым передачам с нарезкой зубцов по внутреннему диаметру колеса. При наличии паразиток – промежуточных деталей, располагающихся между ведущей шестерней и зубчатым венцом, направление вращения изменяется, как и при наружном соединении. В этих случаях в формуле ставится «–».

При наружном соединении двух деталей посредством расположенной между ними паразитки, передаточное число вычисляется как соотношение количества зубьев колеса и шестерни со знаком «+». Паразитка в расчетах не участвует, только меняет направление, и соответственно знак перед формулой.

Обычно положительным считается направление движения по часовой стрелке. Знак играет большую роль при расчетах многоступенчатых редукторов. Определяется передаточное число каждой передачи отдельно по порядку расположения их в кинематической цепи. Знак сразу показывает направление вращения выходного вала и рабочего узла, без дополнительного составления схем.

Вычисление передаточного числа редуктора с несколькими зацеплениями – многоступенчатого, определяется как произведение передаточных чисел и вычисляется по формуле:

Способ расчета передаточного числа позволяет спроектировать редуктор с заранее заданными выходными значениями количества оборотов и теоретически найти передаточное отношение.

Зубчатое зацепление жесткое. Детали не могут проскальзывать относительно друг друга, как в ременной передаче и менять соотношение количества вращений. Поэтому на выходе обороты не изменяются, не зависят от перегруза. Верным получается расчет скорости угловой и количества оборотов.

КПД зубчатой передачи

Для реального расчета передаточного отношения, следует учитывать дополнительные факторы. Формула действительна для угловой скорости, что касается момента силы и мощности, то они в реальном редукторе значительно меньше. Их величину уменьшает сопротивление передаточных моментов:

• трение соприкасаемых поверхностей;
• изгиб и скручивание деталей под воздействием силы и сопротивление деформации;
• потери на шпонках и шлицах;
• трение в подшипниках.

Для каждого вида соединения, подшипника и узла имеются свои корректирующие коэффициенты. Они включаются в формулу. Конструктора не делают расчеты по изгибу каждой шпонки и подшипника. В справочнике имеются все необходимые коэффициенты. При необходимости их можно рассчитать. Формулы простотой не отличаются. В них используются элементы высшей математики. В основе расчетов способность и свойство хромо-никелевых сталей, их пластичность, сопротивление на растяжение, изгиб, излом и другие параметры, включая размеры детали.

Что касается подшипников, то в техническом справочнике, по которому их выбирают, указаны все данные для расчета их рабочего состояния.

При расчете мощности, основным из показателей зубчатых зацепления является пятно контакта, оно указывается в процентах и его размер имеет большое значение. Идеальную форму и касание по всей эвольвенте могут иметь только нарисованные зубья. На практике они изготавливаются с погрешностью в несколько сотых долей мм. Во время работы узла под нагрузкой на эвольвенте появляются пятна в местах воздействия деталей друг на друга. Чем больше площадь на поверхности зуба они занимают, тем лучше передается усилие при вращении.

Все коэффициенты объединяются вместе, и в результате получается значение КПД редуктора. Коэффициент полезного действия выражается в процентах. Он определяется соотношением мощности на входном и выходном валах. Чес больше зацеплений, соединений и подшипников, тем меньше КПД.

Передаточное отношение зубчатой передачи

Значение передаточного числа зубчатой передачи совпадает передаточным отношением. Величина угловой скорости и момента силы изменяется пропорционально диаметру, и соответственно количеству зубьев, но имеет обратное значение.

Чем больше количество зубьев, тем меньше угловая скорость и сила воздействия – мощность.

При схематическом изображении величины силы и перемещения шестерню и колесо можно представить в виде рычага с опорой в точке контакта зубьев и сторонами, равными диаметрам сопрягаемых деталей. При смещении на 1 зубец их крайние точки проходят одинаковое расстояние. Но угол поворота и крутящий момент на каждой детали разный.

Например, шестерня с 10 зубьями проворачивается на 36°. Одновременно с ней деталь с 30 зубцами смещается на 12°. Угловая скорость детали с меньшим диаметром значительно больше, в 3 раза. Одновременно и путь, который проходит точка на наружном диаметре имеет обратно пропорциональное отношение. На шестерне перемещение наружного диаметра меньше. Момент силы увеличивается обратно пропорционально соотношению перемещения.

Крутящий момент увеличивается вместе с радиусом детали. Он прямо пропорционален размеру плеча воздействия – длине воображаемого рычага.

Передаточное отношение показывает, насколько изменился момент силы при передаче его через зубчатое зацепление. Цифровое значение совпадает с переданным числом оборотов.

Передаточное отношение редуктора вычисляется по формуле:

где U12 – передаточное отношение шестерни относительно колеса;

ω1 и ω2 – угловые скорости ведущего и ведомого элемента соединения;

Отношение угловых скоростей можно считать через число зубьев. При этом направление вращения не учитывается и все цифры с положительным знаком.

Зубчатая передача имеет самый высокий КПД и наименьшую защиту от перегруза – ломается элемент приложения силы, приходится делать новую дорогостоящую деталь со сложной технологией изготовления.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как рассчитать передаточное число

Шестерня и колесо имеют разное количество зубов с одинаковым модулем и пропорциональный размер диаметров. Передаточное число показывает, сколько оборотов совершит ведущая деталь, чтобы провернуть ведомую на полный круг. Зубчатые передачи имеют жесткое соединение. Передающееся количество оборотов в них не меняется. Это негативно сказывается на работе узла в условиях перегрузок и запыленности. Зубец не может проскользнуть, как ремень по шкиву и ломается.

Расчет без учета сопротивления

В расчете передаточного числа шестерен используют количество зубьев на каждой детали или их радиусы.

Где u12 – передаточное число шестерни и колеса;

Z2 и Z1 – соответственно количество зубьев ведомого колеса и ведущей шестерни.

Знак «+» ставится, если направление вращения не меняется. Это относится к планетарным редукторам и зубчатым передачам с нарезкой зубцов по внутреннему диаметру колеса. При наличии паразиток – промежуточных деталей, располагающихся между ведущей шестерней и зубчатым венцом, направление вращения изменяется, как и при наружном соединении. В этих случаях в формуле ставится «–».

При наружном соединении двух деталей посредством расположенной между ними паразитки, передаточное число вычисляется как соотношение количества зубьев колеса и шестерни со знаком «+». Паразитка в расчетах не участвует, только меняет направление, и соответственно знак перед формулой.

Обычно положительным считается направление движения по часовой стрелке. Знак играет большую роль при расчетах многоступенчатых редукторов. Определяется передаточное число каждой передачи отдельно по порядку расположения их в кинематической цепи. Знак сразу показывает направление вращения выходного вала и рабочего узла, без дополнительного составления схем.

Вычисление передаточного числа редуктора с несколькими зацеплениями – многоступенчатого, определяется как произведение передаточных чисел и вычисляется по формуле:

Способ расчета передаточного числа позволяет спроектировать редуктор с заранее заданными выходными значениями количества оборотов и теоретически найти передаточное отношение.

Зубчатое зацепление жесткое. Детали не могут проскальзывать относительно друг друга, как в ременной передаче и менять соотношение количества вращений. Поэтому на выходе обороты не изменяются, не зависят от перегруза. Верным получается расчет скорости угловой и количества оборотов.

КПД зубчатой передачи

Для реального расчета передаточного отношения, следует учитывать дополнительные факторы. Формула действительна для угловой скорости, что касается момента силы и мощности, то они в реальном редукторе значительно меньше. Их величину уменьшает сопротивление передаточных моментов:

• трение соприкасаемых поверхностей;
• изгиб и скручивание деталей под воздействием силы и сопротивление деформации;
• потери на шпонках и шлицах;
• трение в подшипниках.

Для каждого вида соединения, подшипника и узла имеются свои корректирующие коэффициенты. Они включаются в формулу. Конструктора не делают расчеты по изгибу каждой шпонки и подшипника. В справочнике имеются все необходимые коэффициенты. При необходимости их можно рассчитать. Формулы простотой не отличаются. В них используются элементы высшей математики. В основе расчетов способность и свойство хромо-никелевых сталей, их пластичность, сопротивление на растяжение, изгиб, излом и другие параметры, включая размеры детали.

Что касается подшипников, то в техническом справочнике, по которому их выбирают, указаны все данные для расчета их рабочего состояния.

При расчете мощности, основным из показателей зубчатых зацепления является пятно контакта, оно указывается в процентах и его размер имеет большое значение. Идеальную форму и касание по всей эвольвенте могут иметь только нарисованные зубья. На практике они изготавливаются с погрешностью в несколько сотых долей мм. Во время работы узла под нагрузкой на эвольвенте появляются пятна в местах воздействия деталей друг на друга. Чем больше площадь на поверхности зуба они занимают, тем лучше передается усилие при вращении.

Все коэффициенты объединяются вместе, и в результате получается значение КПД редуктора. Коэффициент полезного действия выражается в процентах. Он определяется соотношением мощности на входном и выходном валах. Чес больше зацеплений, соединений и подшипников, тем меньше КПД.

Онлайн расчеты :: SS20 Sport Club

Диаметр обода Ширина колеса Обороты двигателя Главная пара

2.92 (5-й ряд)2.92 (6-й ряд) 2.92 (7-й ряд)3.42 (8-й ряд)3.42 (10-й ряд)3.63 (станд.)3.63 (11-й ряд)3.16 (12-й ряд)3.17 (15-й ряд)3.17 (18-й ряд)3.17 (20-й ряд)3.17 (102-й ряд)2.92 (103-й ряд)2.92 (104-й ряд)2.92 (200-й ряд)3.0 (026-й ряд)3.0 (711-й ряд)2.67 (745-й ряд)2.67 (74-й ряд)

1.81 (5-й ряд)1.81 (6-й ряд)2.05 (7-й ряд)2.05 (8-й ряд)2.05 (10-й ряд)2.22 (11-й ряд)1.95 (станд.)1.95 (12-й ряд)1.81 (15-й ряд)2.11 (18-й ряд)1.9 (20-й ряд)1.95 (102-й ряд)1.95 (103-й ряд)1.95 (104-й ряд)2.22 (200-й ряд)2.53 (026-й ряд) 2.53 (711-й ряд) 1.93 (745-й ряд)1.93 (74-й ряд)

1.28 (5-й ряд)1.28 (6-й ряд)1.56 (7-й ряд)1.36 (станд.)1.36 (8-й ряд)1.36 (10-й ряд)1.54 (11-й ряд)1.36 (12-й ряд)1.28 (15-й ряд)1.48 (18-й ряд)1.26 (20-й ряд)1.36 (102-й ряд)1.36 (103-й ряд)1.36 (104-й ряд)1.76 (200-й ряд)2.06 (026-й ряд)2.06 (711-й ряд)2.06 (45-й ряд)1.56 (74-й ряд)

0.94 (станд.)0.97 (5-й ряд)1.06 (6-й ряд)1.31 (7-й ряд)0.97 (8-й ряд)0.97 (10-й ряд)1.17 (11-й ряд)1.03 (12-й ряд)0.94 (15-й ряд)1.13 (18-й ряд)0.94 (20-й ряд)0.94 (102-й ряд)0.94 (103-й ряд)1.03 (104-й ряд)1.39 (200-й ряд)1.74 (026-й ряд)1.74 (711-й ряд)1.37 (745-й ряд)1.37 (74-й ряд)

0.78 (станд.)0.78 (5-й ряд)0.94 (6-й ряд)1.13 (7-й ряд)0.78 (8-й ряд)0.78 (10-й ряд)0.89 (11-й ряд)0.78 (12-й ряд)0.73 (15-й ряд)0.89 (18-й ряд)0.73 (20-й ряд)0.73 (102-й ряд)0.69 (103-й ряд)0.73 (104-й ряд)1.17 (200-й ряд)1.48 (026-й ряд)1.48 (711-й ряд)1.2 (745-й ряд)0.79 (74-й ряд)

нет0.69 (станд.)0.94 (7-й ряд)0.78 (18-й ряд)0.94 (200-й ряд)

Предварительный расчёт валов редуктора.

Предварительные расчёты проведём на кручение по пониженным допускаемым напряжениям.

Диаметр выходного конца при допускаемом напряжении, учитывая влияние изгиба вала от натяжения ремня, [τ 0 ]=25 МПа

Принимаем ближайшее большее значение из стандартного ряда d в2 =28 мм. Диаметр вала под подшипниками принимаемd п2 =35 мм. Шестерню выполним за одно целое с валом.

Допускаемое напряжение принимаем [τ 0 ]=20 МПа

С учётом стандартного ряда d в3 =50 мм. Диаметр вала под подшипниками принимаемd п3 =55 мм, под зубчатым колесомd к3 =60 мм.

Диаметры остальных участков валов назначают исходя из конструктивных соображений при компоновке редуктора.

Расчет МКПП — DRIVE2

Всем привет. После написания статьи по расчёту дизельной коробки для моей машины, я получаю кучу писем в личку с просьбами также рассчитать МКПП других обозначений. Мне в общем то не трудно, но на это уходит время, а время есть не всегда. В моей статье вроде бы всё понятно и прозрачно, но никто не хочет сам вникать. Поэтому в этой статье я попытаюсь показать как сделать такой расчет самостоятельно максимально быстро и просто, воспользовавшись специальной ТАБЛИЦЕЙ.

Вводить данные нужно только в зелёное поле, остальное рассчитается автоматически. Понятное дело, без данных каталога ЕТКА не обойтись, поэтому будем считать что он есть и установлен. Для примера я возьму расчет 5-ступ. МКПП EHV, которая ставилась на 1.8Т. Сначала ищем данные главной пары нашей коробки:

Там видим значение «37/10», его и вводим в таблицу в строке «главная пара» Далее ищем значения для каждой передачи нашей коробки EHV

и аналогично вводим в таблицу соответственно передаче, получаем вот такой расчёт:

Далее переходим на ЭТОТ сайт для расчёта скорости на разных передачах, и вводим на сайте значения из красного столбика нашей таблицы:

В таблице скорость в кмч на разных оборотах. Если этих данных не достаточно, то можно изучить оранжевый столбец «Итог»

В этом столбце общее передаточное число для каждой передачи конкретной коробки. Это поможет понять какая коробка в целом длиннее или короче. Сравниваем эти значения двух разных коробок, чем меньше, тем длиннее. Вот и все расчёты, вроде понятно. Если есть замечания или дополнения, с удовольствием внесу в статью

Цепная передача. Проектировочный расчет в Excel.

Если на вашем компьютере нет программы MS Excel, то ее в данном случае можно полноценно заменить программой OOo Calc из пакета Open Office, который можно бесплатно скачать и установить.

Расчет будем делать для передачи с двумя звездочками, без специальных натяжных устройств. Схему роликовой цепной передачи вы видите на рисунке, расположенном чуть ниже. Начинаем работу — включаем Excel и открываем новый файл. Далее будет детально описан процесс создания программы расчета.

В ячейки со светло-бирюзовой заливкой будем писать исходные данные и данные, выбранные пользователем по таблицам или уточненные (принятые) расчетные данные. В ячейках со светло-желтой заливкой считываем результаты расчетов. В ячейках с бледно-зеленой заливкой помещены мало подверженные изменениям исходные данные. Синий шрифт – это исходные данные, красный шрифт – это результаты расчетов, черный шрифт – промежуточные и не главные результаты.

Еще раз напоминаю, что в примечаниях ко всем ячейкам столбца D размещаем пояснения, как и откуда берутся или по каким формулам считаются все значения в таблице файла.

Исходные данные (блок 1):

1. Коэффициент полезного действия передачи КПД (это КПД цепной передачи и КПД двух пар подшипников качения) пишем

в ячейку D2: 0,921

2. Предварительное значение передаточного числа передачи u’ записываем

в ячейку D3: 3,150

Цепная передача должна проектироваться с передаточными числами желательно не более 7, в особых случаях – не более 10.

Частоту вращения вала малой приводной звездочки
n1
в об/мин вводим

в ячейку D4: 120,0

Частота вращения быстроходного вала передачи не должна превышать значений, указанных в примечании к ячейке D4!

Номинальную мощность привода (мощность на валу меньшей звездочки)
P1
в КВт заносим

в ячейку D5: 5,000

Расчет цепной передачи (блок 1):

5. Определяем число зубьев ведущей малой звездочки z1

в ячейке D6: =ОКРВВЕРХ(31-2*D3;1) =25

z1 =31-2* u’ с округлением в большую сторону до целого числа (желательно до нечетного, еще лучше до простого числа)

6. Вычисляем вращательный момент на валу малой звездочки T1 в Н*м

в ячейке D7: =30*D5/(ПИ()*D4)*1000 =397,9

T1 =30* P1 /(π* n1 )

7. Определяем число зубьев ведомой большой звездочки z2

в ячейке D8: =ОКРУГЛ(D3*D6;0) =79

z2 = z 1 * u’ с округлением до целого числа

Число зубьев большой звездочки не должно превышать 120!

8. Уточняем окончательное передаточное число передачи u

в ячейке D9: =D8/D6 =3,160

u = z2 / z1

9. Рассчитываем отклонение передаточного числа окончательного от предварительного delta в %

в ячейке D10: =(D9-D3)/D3*100 =0,32

delta =( u — u ’ )/ u’

Отклонение передаточного числа желательно не должно превышать 3% по модулю!

10. Частоту вращения вала большой звездочки n2 в об/мин считаем

в ячейке D11: =D4/D9 =38,0

n2 = n1 / u

Мощность на валу большой звездочки
P2
в КВт определяем

в ячейке D12: =D5*D2 =4,606

P2 = P1 * КПД

12. Вычисляем вращательный момент на валу большой звездочки T2 в Н*м

в ячейке D13: =30*D12/(ПИ()*D11)*1000 =1158,4

T2 =30* P2 /(3,14* n2 )

Исходные данные (блок 2):

Все значения коэффициентов в этом блоке назначаем в соответствии с рекомендациями, приведенными в примечаниях к соответствующим ячейкам.

13. Назначаем динамический коэффициент kд и записываем

в ячейку D14: 1,00

14. Выбираем коэффициент межосевого расстояния передачи kа и записываем

в ячейку D15: 1,00

15. Назначаем коэффициент наклона оси передачи к горизонту kн и записываем

в ячейку D16: 1,00

16. Назначаем коэффициент регулировки натяжения цепи kр и записываем

в ячейку D17: 1,25

17. Выбираем коэффициент способа смазки цепи kсм и записываем

в ячейку D18: 1,40

18. Выбираем коэффициент периодичности работы передачи kп и записываем

в ячейку D19: 1,25

Расчет цепной передачи (блок 2):

19. Вычисляем коэффициент условий эксплуатации передачи kэ

в ячейке D20: =D14*D15*D16*D17*D18*D19 =2,19

kэ = k д * k а * k н * k р * k см * kп

Далее пользователь работает с программой по циклу в диалоговом режиме.

20. Задаемся числом рядов цепи m и заносим

21. Принимаем предварительно допускаемое давление в шарнирах цепи (при z1 =17) [p’] в МПа

в ячейке D22: 27,0

Это примерно среднее значение при n 1 =120 об/мин по таблице в примечании к ячейке D22.

Читать также: Ручные гибочные станки для холодной ковки

22. Вычисляем допускаемое давление в шарнирах цепи (при z1 =25) [p] в МПа

в ячейке D23: =ЕСЛИ(D21=1;D22*(1+0,01*(D6-17));D22*(1+0,01*(D6-17))*0,85) =29,2

при m =1: [ p ] = [ p ‘] *(1+0,01*( z 1 -17))

при m =2: [ p ] = [ p ‘] *(1+0,01*( z 1 -17))*0,85

23. Определяем расчетный минимальный шаг цепи t
’
в мм

в ячейке D24: =2,8*(D7*1000*D20/D6/D21/D23)^(1/3) =29,704

t ‘ =2,8*( T 1 * k э /( z 1 * [ p ] * m ))^(1/3)

24. Выбираем из стандартного ряда, приведенного в примечании к ячейке D25, ближайшее большее от расчетного значение шага цепи t

в мм и записываем

в ячейку D25: 31,750

21/2. Возвращаемся к п.21 и записываем уточненное для выбранного шага цепи t =31.750 мм допускаемое давление в шарнирах цепи (при z1 =17) [p’] в МПа

в ячейку D22: 26,0

22/2. Считываем новое значение допускаемого давления в шарнирах цепи (при z1 =25) [p] в МПа

в ячейке D23: =ЕСЛИ(D21=1;D22*(1+0,01*(D6-17));D22*(1+0,01*(D6-17))*0,85) =28,1

23/2. Считываем новое значение расчетного минимального шага цепи t’

в ячейке D24: =2,8*(D7*1000*D20/D6/D21/D23)^(1/3) =30,080

Выбранный нами в п.24 шаг цепи t

остался больше расчетного значения
t’
. Это хорошо, иначе нам пришлось бы выбирать из стандартного ряда новое большее значение шага цепи
t
и повторять возврат к
п.21 .
25. По выбранному шагу определяем из таблицы примечания к ячейке D26 площадь проекции шарнира цепи A

в мм2 и записываем

в ячейку D26: 262

26. Рассчитываем линейную скорость цепи v

в ячейке D27: =D6*D25*D4/60000 =1,6

v = z1 * t * n1 /60000

Линейная скорость цепи желательно не должна превышать 7 м/с для открытых передач!

27. Окружную силу Ft

в ячейке D28: =D5*1000/D27 =3149,6

Ft = P 1 *1000/ v

28. Определяем расчетное давление в шарнирах цепи p

в ячейке D29: =D28*D20/D26 =26,3

p = Ft * kэ / A

29. На этом шаге программа сравнивает расчетное давление в шарнирах цепи p

с допускаемым давлением
[p]
и выдает резюме

в объединенной ячейке B30C30D30E30: =ЕСЛИ(E29

. «) = Все хорошо: p

Если
p> [p] ,то необходимо вернуться к п.20 и выполнить расчет вновь, увеличив рядность или шаг цепи
Если
p[p] ,то, как в нашем примере, все хорошо, можно переходить к завершающему блоку расчета цепной передачи

Расчет цепной передачи (блок 3):

30. Вычисляем минимальное рекомендуемое межцентровое расстояние передачи a min в мм

в ячейке D31: =30*D25 =953

a min =30* t

31. Вычисляем максимальное рекомендуемое межцентровое расстояние передачи a max в мм

в ячейке D32: =50*D25 =1588

a max =50* t

Межосевое расстояние цепной передачи не должно превышать 80*
t!
32. Назначаем из определенного выше диапазона и конструктивных параметров предварительное межцентровое расстояние передачи a’ в мм и пишем

в ячейку D33: 1000

Межосевое расстояние желательно выбирать
из диапазона:aminaamax
33. Вычисляем расчетное число звеньев цепи Lt’

в ячейке D34: =2*D33/D25+0,5*(D6+D8)+(((D8-D6)/(2*ПИ()))^2)/(D33/ D25) =117,3

Lt’ =2* a’ / t +0,5*( z1 + z2 )+((( z2 – z1 )/(2*π))^2)/( a’ / t )

34. Выбираем число звеньев цепи Lt , округлив полученное выше значение Lt’ до ближайшего целого четного значения и записываем

в ячейку D35: 118

35. Вычисляем окончательное уточненное межцентровое расстояние цепной передачи a в мм с учетом необходимого провисания цепи

в ячейке D36: =0,25*D25*(D35- (D6+D8)/2+((D35- (D6+D8)/2)^2-8*((D8-D6)/2/ПИ())^2)^0,5)*0,996 =1007

a =0,25* t *( Lt -0,5*( z1 + z2 )+(( Lt -0,5*( z1 + z2 ))^2-8*(( z2 – z1 )/(2* π))^2)^0,5)*0,996

36. Определяем делительный диаметр ведущей малой звездочки d1

в ячейке D37: =D25/SIN (ПИ()/D6) =253,3

d 1 = t /sin(π/ z 1 )

37. Вычисляем делительный диаметр ведомой большой звездочки d2

в ячейке D38: =D25/SIN (ПИ()/D8) =798,6

d 2 = t /sin(π/ z 2 )

Проектировочный расчет в Excel цепной передачи с двумя звездочками без специальных натяжных устройств выполнен. Определены основные параметры и габаритные размеры передачи на основе частично заданных силовых и кинематических характеристик. Полученные данные можно использовать для более детального геометрического расчета звездочек и проверочных силовых расчетов.

Всегда жду ваших отзывов, вопросов, комментариев на статью, уважаемые читатели.

Прошу УВАЖАЮЩИХ труд автора скачать файл ПОСЛЕ ПОДПИСКИ на анонсы статей.

Ссылка на скачивание файла: raschet-tsepnoy-peredachi (xls 55,5KB).

Классификация передач. Приводные роликовые цепи различают (рис. 77): однорядные нормальные (ПР), однорядные длиннозвенные облегченные (ПРД), однорядные усиленные (ПРУ), двух (2ПР)-, трех (ЗПР)-и четырехрядные (4ПР) и с изогнутыми пластинками (ПРИ).

Рис.77. Виды приводных цепей: а – втулочная однорядная, б – роликовая однорядная, в – роликовая двухрядная, г – роликовая с изогнутыми пластинами, д – зубчатая, е – фасонозвенная крючковая, ж – фасонозвенная штыревая.

Назначение. Цепные передачи относится к механическим передачам зацепления с гибкой связью и применяют для передачи вращательного вращения между валами расположенным на значительных расстояниях и при необходимости обеспечить постоянное передаточное отношение. Цепная передача состоит из расположенных соосно на некотором расстоянии друг от друга звездочек, и охватывающей их цепи. Вращение ведущей звездочки преобразуется во вращение ведомой благодаря сцеплению цепи с зубьями звездочек. В связи с вытягиванием цепей по меpe их износа натяжное устройство цепных передач должно регулировать натяжение цепи. Это регулирование, по аналогии с ременными передачами, осуществляют либо перемещением вала одной из звездочек, либо с помощью регулирующих звездочек или роликов.

Преимущества. Благодаря зацеплению отсутствует скольжение тягового органа. Возможность передачи движения между валами на большие расстояния (до 8М). Меньшие габариты, чем у ременных передач, особенно по ширине. Меньшие нагрузки на опоры валов передачи. Возможность передачи вращения одной цепью нескольким валам. Больший КПД.

Недостатки. Повышенный шум и вибрации вследствие удара звеньев цепи по звездочкам, которые повышаются с увеличением ее скорости. Увеличение шага цепи в процессе эксплуатации в связи с ее износом. Необходимость устройств для натяжения цепей. Отсутствие жидкостного трения в шарнирах увеличивает их износ поэтому необходима смазка периодическая или постоянная. Скорость цепи неравномерна, особенно при малых числах зубьев звездочек, что создает дополнительные динамические нагрузки и колебания передаточного числа.

Сферы применения. Цепные передачи применяют в транспортных, сельскохозяйственных, строительно-дорожных, горных и нефтяных машинах, а также в металлорежущих станках.

По мощности передачи применяются при 100КВт, (в некоторых передачах до 3000КВТ), по окружной скорости – 15М/с, по передаточным числам 7, КПД цепных передач 0,94…0,97.

Геометрический расчет. Центры шарниров цепи при зацеплении с зубьями звездочки располагаются на делительной окружности звездочек, который определяется

Где Р – Шаг цепи; – Число зубьев звездочки.

Для приводных цепей зубья звездочек определяют все размеры зубьев, а также диаметр вершин И впадин зубьев этих звездочек (рис. 78).

Минимальное межосевое расстояние Атіп Цепной передачи принимают в зависимости от передаточного числа И Передачи и условия, что угол обхвата цепью меньшей звездочки составляет не менее 120°, т. е. при И Расчет цепной передачи – 3.3 out of 5 based on 11 votes

Любое подвижное соединение, передающее усилие и меняющее направление движения, имеет свои технические характеристики. Основным критерием, определяющим изменение угловой скорости и направления движения, является передаточное число. С ним неразрывно связано изменение силы – передаточное отношение. Оно вычисляется для каждой передачи: ременной, цепной, зубчатой при проектировании механизмов и машин.

Читать также: Комбинированные фрезы по дереву для ручного фрезера

Перед тем как узнать передаточное число, надо посчитать количество зубьев на шестернях. Затем разделить их количество на ведомом колесе на аналогичный показатель ведущей шестерни. Число больше 1 означает повышающую передачу, увеличивающую количество оборотов, скорость. Если меньше 1, то передача понижающая, увеличивающая мощность, силу воздействия.

Источник Источник Источник http://calcplus.ru/kalkulyator-rascheta-moschnosti-dvigatelya-avtomobilya/
http://avtopark78.ru/avto-news/kalkulyator-kpp-2.html
