Датчик температуры салона автомобиля ВАЗ 2110

Обогрев и вентиляция салона остаются неотъемлемой частью комфортного управления автомобилем. Датчик температуры салона ВАЗ 2110 относится к расходникам, требующим частой замены, поскольку отопительная система ВАЗ 2110 после пробега 20 000 км. начинает работать с перебоями. Как проверить деталь, провести ремонт и замену контроллера.

Функциональные особенности

Принцип работы системы контроля за температурой в салоне для ВАЗ 2110 и смежных моделей линейки основан на отслеживании сигналов, которые контроллер передает на ЭБУ автомобиля. В основе измерительного элемента лежит полупроводниковый термистор, работа основана на зависимости между температурой внешнего воздуха и сопротивлением чувствительного элемента.

Рабочий датчик настроен на диапазон температуры среды от 16–30 градусов по Цельсию. Чем выше температура окружающего воздуха, тем выше сопротивление элемента, на ЭБУ подается соответствующий импульс. После обработки сигнала блок управления подает команду на открытие/закрытие воздушных заслонок, увеличение/уменьшение теплоподачи в салон.

Неисправный датчик температуры в салоне ВАЗ 2110 имеет увеличенное сопротивление на обмотке, и подает некорректные сигналы на ЭБУ. Расположен элемент в блоке обшивки потолка, рядом с освещением салона.

Признаки и причины неисправности

Конструктивно датчик температуры состоит из чувствительного элемента, который расположен на плате электромотора, который включает вентилятор контроллера. Вентилятор необходим, чтобы отследить температуру среды с погрешностью 1–2 градус. Поскольку датчик является компонентом электроцепи авто, на его работу влияет состояние проводки, клемм, целостность разъема. Характерные признаки поломки контроллера.

1. Прибор жужжит. Сломан вентилятор в блоке контроллера.
2. Сигнал от датчика не поступает на ЭБУ. Обрыв проводки, стертые провода фишки.
3. Датчик передает некорректный сигнал, температура в салоне соответствует передаваемым параметрам. Загрязнена плата, входное напряжение или выходное сопротивление не соответствует норме.

Проверка настроек

Перед заменой необходимо проверить настройки в системе обогрева и вентиляции салона. В 20 % случаев некорректные заданные параметры причина того, что летом в авто плохо работает кондиционер, а зимой печка.

Для этого необходимо закрыть двери и окна в авто и задать определенный температурный режим в салоне, например 25 градусов. Возле датчика установить градусник. Через 15 минут проверить показатель термометра. Если разница более, чем в 1 градус проводят настройку датчика через винт регулировки на приборе. Прокручивание по часовой увеличит диапазон, против часовой стрелки снизит максимальный порог температуры.

Как провести замену

Для ВАЗ 2110 элемент монтируется к обшивке потолка на четыре защелки. Процесс демонтажа по шагам.

1. Отщелкнуть внешнюю крышку.
2. Снять колодку проводов, отключить разъем и проверить целостность кабелей.
3. Проверить чистоту платы, очистить от грязи мягкой щеткой.

Если датчик жужжал, ремонт оборудования проводить нецелесообразно, контроллер меняют на новый. Если после визуального осмотра поломка не обнаружена, все контакты чистые, проводка в норме датчик проверяют мультиметром. Тестер переводят в режим измерения сопротивления и отслеживают сигнал от контакта 1 и 2.

Нулевое сопротивление свидетельствует, что элемент не рабочий. Если прибор показал сопротивление от 0.2 Ом, датчик необходимо положить на 5 минут в морозильную камеру. Повторное измерение сопротивление на рабочем датчике будет находиться в пределах от 2–3 ОМ, то есть увеличится минимум в 10 раз.

Замена расходника проводится самостоятельно и требует 5 минут. Из инструментов потребуется только отвертка с плоским жалом. Стоимость контроллера достаточно бюджетная, от 300 руб. срок работы от 1 года, поэтому ремонт элемента не проводят.

Видео по теме

Датчик температуры салона в ВАЗ 2110: замена своими руками

Если вам потребовалось отыскать датчик температуры салона в автомобиле ВАЗ 2110, тогда ищите его в непосредственной близости от плафона с лампой. В некоторых случаях это устройство выходит из строя, в связи с чем требуется заменить его на новое, верно функционирующее.

Распайка

У вас есть два варианта — сделать все своими руками, либо доверить работу специалистам. Учитывая относительную простоту замены этого датчика, а также стоимость услуг СТО, выбор в пользу самостоятельного ремонта очевиден.

Функции и задачи

Сегодня для автомобилей ВАЗ предлагается несколько модификаций датчиков температуры салона. Потому выбирать нужно грамотно, в соответствии с тем, какой функционировал на благо вашего автомобиля ранее.

Самый оптимальный вариант — снять старый датчик и пойти вместе с ним в магазин автозапчастей. Так вы сумеете отыскать аналог и не сомневаться в правильности своего выбора.

В зависимости от города и магазина, цена нового датчика может отличаться. Но в среднем устройство обходится в 500 рублей.

Демонтаж

Принцип снятия

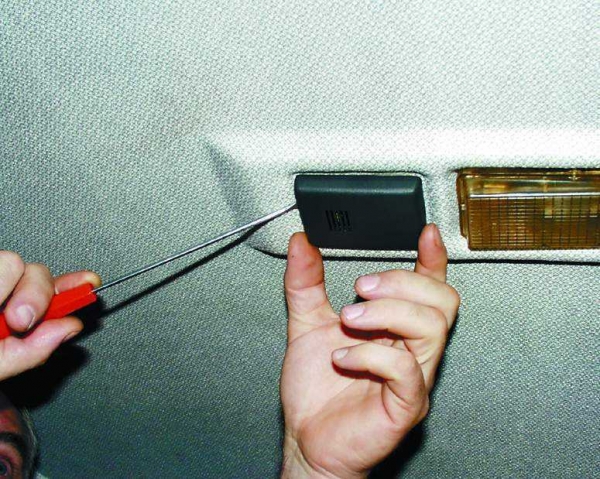

Чтобы установить новый температурный элемент салона, вам для начала придется снять старый. Снимается он достаточно просто:

• В качестве фиксаторов используются четыре зажима, представленных в виде пружин;
• Обязательно поставьте автомобиль на ровную площадку, включите ручной тормоз;
• Для вашей же безопасности и комфорта, не забудьте снять минусовой провод с аккумуляторной батареи;

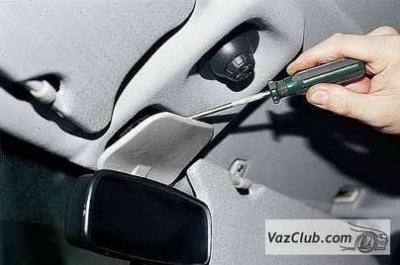

• Щелевой отверткой отодвиньте немного коробочку с его посадочного места;
• Демонтаж начинается с верхней части датчика, что делает работу более удобной;
• Сняв устройство с крепежей, не дергайте его резко. Дело в том, что он подключен к двум колодкам проводов. Именно они соединяют датчик с электронной системой автомобиля. Аккуратно отключите провода, после чего демонтаж можно считать завершенным.

Установка

Процедура монтажа датчика температуры салона в автомобиле ВАЗ 2110 не отличается практически ничем от демонтажа. Потому операция выполняется в обратной последовательности:

• Вооружившись новым жлементом, подключите к нему колодки проводов так же, как они были установлены на старом устройстве;
• Надавливая немного, вставьте его на свое посадочное место. Ничего дополнительно откручивать прикручивать не нужно;
• Наденьте обратно минусовую клемму на аккумуляторную батарею;
• Снимите автомобиль с ручного тормоза;
• Обязательно проведите проверку устройства после его установки. Нужно удостовериться, что салонный датчик действительно работает.

Такие простые действия помогут вам самостоятельно заменить датчик температуры в салоне своего ВАЗ 2110.
