Как перетянуть переднюю панель (торпеду) автомобиля своими руками

Ремонт пластиковых деталей автомобиля: советы специалистов Царапина на панели автомобиля ремонт пластика торпеды торпедо перетяжка Ремонт торпедо своими руками без снятия салон авто

Востребование колориты

Дизайнеры советуют красить торпедо в цвет салона, выбирая чуть более светлый оттенок. Благодаря этому уменьшается нагрузка на глаза водителя. Чтобы сделать интерьер салона оригинальным, можно использовать один из актуальных колоритов: «антрацит» (угольный цвет с припыленным эффектом) или титан (золотистый оттенок с матовой или ослепительно-глянцевым эффектами).

Пользуется популярностью ремонт торпедо автомобиля с применением краски «жидкая резина». Этот состав при высыхании образует ровную насыщенную матовую поверхность, приятную на ощупь и устойчивую к негативным воздействиям.

Если вы задумали сменить дизайн интерьера своего автомобиля, то без перетяжки передней панели, или, как называют её в быту, торпеды, вам не обойтись. Вы можете выбрать для неё новую цветовую гамму и фактуру. А можете использовать материалы, аналогичные предыдущим, и лишь слегка освежить поцарапанное и истёртое покрытие. Многие автомобилисты не рискуют перетягивать панель своими руками, боясь испортить внешний вид салона. Однако самая большая сложность в этом процессе — решиться начать работу. К тому же, если у вас уже есть опыт перетяжки других элементов салона, эта задача тоже не вызовет у вас затруднений.



Как заменить обшивку салона авто своими руками

Необязательно быть великим мастером, чтобы заменить обшивку салона самостоятельно. Помните, не святые горшки лепят. Да, процедура эта тяжелая, требующая времени, спецматериалов, а еще инструментов. Не лишними будут внимательность и терпение. Но потом всем, кто окажется в салоне обновленного авто (и не только им) вы с гордостью сможете сказать: «Сам сделал!». Поверьте, беречь салон вы будете намного лучше. Итак, вперед за инструментом, который будет необходим. Возможно, таковой у вас уже есть (или частично имеется), посмотрите в гараже и кладовке.

Выбор материала для перетяжки передней панели машины

Торпеда постоянно находится на виду, а значит, её внешний вид и качество будут бросаться в глаза как вам самим, так и остальным пассажирам. К подбору материала для перетяжки передней панели стоит подойти ответственно. Чаще всего во внутреннем дизайне автомобиля используют следующие материалы:

  • кожу (искусственную и натуральную);
  • алькантару (другое название — искусственная замша);
  • винил.

Не стоит выбирать материал через интернет. Картинки и описания не дадут вам полного представления о товаре. Прежде чем оформлять покупку, загляните в специализированный магазин и пощупайте каждый из предложенных материалов. Стоит также записать производителя и название оттенка. После этого можно со спокойной душой заказывать товары в интернет-магазине.

Натуральная кожа

Натуральная кожа — хороший выбор для перетяжки передней панели. Это прочный материал, который не боится перепадов температур, намокания и возгорания. Кроме того, его поверхность устойчива к механическим повреждениям. Конечно, специально царапать кожу гвоздём не стоит, но и сами по себе белые полосы на нём тоже не появятся. Кожу легко очищать от загрязнений, регулярно протирая её влажной тканью. Вы можете не бояться, что панель выгорит на солнце — ультрафиолетовое излучение ей не страшно. А о внешнем виде натуральной кожи и говорить не стоит: она идеально впишется в салон даже самой дорогой и претенциозной машины.

Ремонт торпедо своими руками без снятия

натуральная кожа придаётся салону автомобиля изысканый вид

Экокожа

Если натуральная кожа вам не по карману, используйте её современный заменитель — экокожу. Этот вид материала называется экологическим, потому что не выделяет вредных веществ в процессе эксплуатации. Он совсем не похож на дешёвый кожзам конца 90-х. Это прочный, влагостойкий и паронепроницаемый материал, который долгое время способен сохранять свой внешний вид. Не стоит бояться, что покрытие из экокожи потрескается за короткое время. По своим эксплуатационным качествам материал не уступает натуральной коже. Кроме того, экокожа подойдёт для водителей-аллергиков.

Ремонт торпедо своими руками без снятия

экокожа обладает хорошими эксплуатационными характеристиками, но стоит гораздо дешевле натуральной

Алькантара

В последнее время одним из самых популярных материалов для обтяжки салона, включая приборную панель, стала алькантара. Это нетканый синтетический материал, который на ощупь напоминает замшу. В нём бархатистая мягкая поверхность сочетается с простым уходом и высокой износостойкостью. Так же, как и кожа, он не выгорает на солнце. Высокая влажность и перепады температур тоже не влияют на него отрицательно. Многие водители предпочитают перетягивать алькантарой весь салон, чтобы создать атмосферу домашнего уюта. Другие — используют его для дизайна отдельных элементов, чтобы разбавить строгость кожи. В любом случае для обтяжки торпеды алькантара подойдёт как нельзя лучше.

Ремонт торпедо своими руками без снятия

алькантара — это синтетическая ткань, похожая на замшу

Винил

Если вы хотите создать необычный дизайн салона, подумайте об использовании виниловых плёнок. Сегодня на рынке представлено богатое разнообразие текстур и цветов. Вы можете выбрать спокойный чёрный или серый цвет, а можете найти имитацию ткани питона кислотно-зелёного цвета. Большой популярностью пользуются хромированные плёнки, а также плёнки с эффектом карбона или металлика. Ухаживать за ними ещё легче, чем за кожей. Виниловые плёнки обладают, пожалуй, всего одним недостатком: их легко случайно поцарапать. Но невысокая цена позволяет перетягивать панель так часто, как вы сами того захотите.

Ремонт торпедо своими руками без снятия

с помощью виниловой плёнки можно сымитировать различные материалы, в том числе и карбон

В целях экономии некоторые автомобилисты приобретают не специальный автомобильный материал, а аналогичный, предназначенный для перетяжки мебели. На первый взгляд кажется, что разницы между ними нет. Однако это не так: мебельная кожа и другие материалы рассчитаны на использование при постоянных и комфортных температурах внутри помещения. Автомобиль же нагревается под ярким солнцем и охлаждается на морозе. Мебельные материалы при таких условиях быстро потрескаются.

Ремонт торпедо своими руками без снятия Ремонт торпедо своими руками без снятия Ремонт торпедо своими руками без снятия перетяжка перетянуть торпедо торпедо как перетянуть торпедо перетянуть Ремонт торпедо своими руками без снятия Ремонт торпедо своими руками без снятия Ремонт торпедо своими руками без снятия

Перетяжка

Один из наиболее дорогостоящих способов восстановления пластика салона автомобиля – это перетяжка кожей или ее заменителем. Для работы нужно подготовить:

  • материал для обтяжки;
  • специальный клей;
  • канцелярский нож и ножницы;
  • инструмент для демонтажа пластиковых деталей из салона.

Салон, как в предыдущем варианте, необходимо разобрать. Отдельные элементы моются, сушатся и обезжириваются. После этого следует сделать раскрой материала для обтяжки, для чего кожа или ее заменитель прикладывается к детали и размечается маркером по контуру. При этом по краям нужно оставить запас в пару сантиметров.

Затем кожа вырезается и наклеивается на пластик. Разравнивать уложенный на клей материал удобно резиновым валиком, края кожи заворачиваются и приклеиваются с обратной стороны, излишки обрезаются. После укладки детали оставляют на просушку, затем аккуратно монтируют в салон автомобиля.

В тех местах, где соседние элементы устанавливаются плотно друг к другу, кожа не заворачивается, а просто аккуратно обрезается по контуру и тщательно проклеивается.

Перетяжка торпеды автомобиля своими руками

Перетяжка передней панели начинается с её демонтажа. Это довольно трудоёмкий процесс. К тому же схема креплений и фиксаторов не совпадает на разных моделях автомобилей. К панели подведено большое количество проводов, и если вы боитесь их повредить, обратитесь за помощью в автосервис.

Если же вы хотите сделать это самостоятельно, не пренебрегайте инструкцией по эксплуатации автомобиля: там подробно описаны все детали и крепежи. Снятие торпеды всегда начинается с отсоединения клемм аккумулятора. После того как вы обесточили свою машину, можно приступать к демонтажу.

Ремонт торпедо своими руками без снятия Ремонт торпедо своими руками без снятия Ремонт торпедо своими руками без снятия

Стоимость самостоятельной перетяжки передней панели авто

Потраченная вами сумма на перетяжку торпеды напрямую зависит от стоимости материала. Средняя цена на натуральную перфорированную кожу высокого качества составляет около 3 тыс. рублей за погонный метр. На панель стандартного размера уйдёт не более двух метров.

Экокожа уже гораздо дешевле: её можно найти в пределах 700 рублей, хотя есть и более дорогие варианты. Цена на виниловую плёнку колеблется в пределах 300–600 рублей в зависимости от вида и качества. Что касается алькантары, то её стоимость сравнима с натуральной кожей, поэтому сэкономить на искусственной замше вам не удастся.

Качественный высокотемпературный клей обойдётся вам в 1,5 тыс. рублей за банку. Использовать дешёвый суперклей или клей «Момент» мы не советуем: вас будет беспокоить навязчивый запах, а само покрытие испортится при сильном нагреве автомобиля. Нити для кожаных изделий продаются по цене 400 рублей за бобину. Предположим, что строительный фен и швейная машинка уже есть у вас дома, а значит дополнительных трат на оборудование не будет.

Таким образом, мы получаем от 1,5 до 7 тыс. рублей за материал, плюс 2 тыс. на расходные материалы. Как видите, даже при выборе дорогостоящей кожи, можно уложиться в 10 тыс. рублей. В салоне ценник на эту процедуру начинается от 50 тыс. рублей.

Процесс перетяжки торпеды автомобиля своими руками обладает множеством нюансов. Однако разница в цене между самостоятельной работой и услугой автомобильных ателье настолько велика, что можно потратить время на изучение инструкций, а затем и на саму перетяжку. К тому же много времени это не займёт: демонтировать панель можно за 1,5–2 часа. Ещё столько же времени уйдёт на перетяжку. А если вы найдёте себе помощника, то дело пойдёт гораздо быстрее.

Покраска торпеды своими руками

Для того чтобы окраска торпеды прошла успешно, нужно выполнить все требования, актуальные для ремонта автомобилей и других металлоконструкций:

  1. Помещение для покраски должно быть достаточно светлым и чистым.
  2. Хорошая циркуляция воздуха.
  3. Покраска торпеды лучше при помощи краскопульта, так как баллон наносит жидкость неравномерно.

Чем покрасить торпеду автомобиля? Существует широкий ряд красок различных производителей. На водной основе идеально подойдут доля домашнего ремонта, поскольку не выделяют токсинов и вредных паров.

Ремонт торпедо своими руками без снятия
салон автомобиля

Порошковые краски актуальны для профессиональных реставрационных работ, так как они нуждаются в качественном запекании. При работе с лакокрасочными составами обязательно надеть защитный костюм, включающий в себя респиратор, очки и перчатки. Для покраски приборной панели можно надеть старую ненужную одежду, но другие оберегающие элементы игнорировать не следует.

Реставрация торпеды автомобиля проходит следующим образом:

Когда краскопульт будет готов, нужно начинать процесс покраски с крайних мелких деталей.

«С центра панели красить не рекомендуется, поскольку любые неправильные движения и разнослойность очень трудно скрыть».

Опытным автовладельцам это не грозит, но все же лучше не рисковать самой заметной частью убранства машины.

Красить нужно тонкими слоями:

  • первый – самый тонкий, нахлесты должны быть минимальными, то есть каждая полоса должна идти вровень с предыдущей;
  • второй – наносится спустя 3 минуты после первого, не дав ему полностью просохнуть;
  • третий – аналогичный первому.

Нанесение лака осуществляется спустя 20 минут после 3 слоя краски. Достаточно двух слоев. Приборная панель сохнет несколько суток. По истечению 2-3 дней можно проверить наличие подтеков краски и отшлифовать, если таковые обнаружатся. Затем торпеда устанавливается на свое рабочее место.

Совет! Краскопульт нужно держать на расстоянии 20 см от поверхности. При нанесении второго слоя каждый новый ряд должен захлестывать предыдущий почти наполовину.

Особенности покраски торпеды

Ремонт торпедо своими руками без снятия
торпеда автомобиля
Покраска панели приборов своими руками – сложный и длительный процесс, но есть и другие методы по обновлению торпеды. Различают 3 способа изменения приборной панели:

  • полная покраска;
  • обшивка кожей;
  • виниловое покрытие.

Рассмотрим каждый более подробно:

Ремонт торпеды автомобиля своими руками при помощи краски или покраска торпеды жидким винилом считается самым распространенным методом по изменению внутреннего вида машины.

Пластик, из которого изготовлена торпеда своими руками, хорошо подается покраске из любого устройства: краскопульта или самодельного пульверизатора, а также простой кисточкой. Сложность в покраске панели заключается в том, что процесс подготовки к обработке долгий и требует внимательности при работе с контактами аккумулятора.

Перетяжка торпеды виниловой пленкой – относительно новый способ реставрации панели. Покрытие может быть глянцевым или матовым. Широкая гамма цветов упростит выбор нужного оттенка и решит проблему несовпадения тона авто и торпеды.

Виниловое покрытие устойчиво к изнашиванию и легким механическим повреждениям. Пленка наносится одним пластом и слоем, что затрудняет процесс тем, кто с ней работает впервые. Пластик, из которого сделано большинство панелей, не держит винил, поэтому образуется плохое сцепление, что делает невозможным восстановление панели автомобиля.

Отделка кожей или заменителем – дорогой способ, который пользуется успехом у мастеров изысканного вкуса, не жалеющих денег на роскошь. Кожа – прочный материал, служащий очень долго. Она не изнашивается и не тускнеет. Обшивка кожей выполняется только профессионалами, поскольку имеет множество нюансов и сложностей.

Востребованный колор

Чем покрасить торпеду, какой оттенок актуален? Ремонт торпеды автомобиля осуществляется с акцентом на колор. Оттенок торпеды подбирают в зависимости от цвета салона автомобиля, но несмотря на это, многие автовладельцы предпочитают следующие оттенки:

  • Титан – нитрид титана наносят на металлические изделия и пластик. Он имеет золотистый цвет, поэтому особенно актуален для фурнитуры различного типа. Покрытие титаном защищает поверхность от царапин и истирания. Эксперименты с титаном позволяют создавать матовый и ослепительный эффект.
  • Антрацит – угольный цвет, имеющий слегка припыленный эффект. Гармоничный антрацит схож с оттенком ночи, поэтому прекрасно будет сочетаться с любым цветом интерьера салона автомобиля.

Восстановление торпеды своими руками занимает много времени, но результат и экономичность процесса превосходит все ожидания.

Сохранить и поделиться:

Ремонт или самостоятельно восстановление

Система пассивной безопасности в виде подушек безопасности срабатывает в случае сильного удара автомобиля в лоб или сбоку об иной объект. Вне зависимости от скорости движения, на включение комплекса SRS также влияют угол столкновения, жесткость объекта столкновения и покрытие автомобиля. В итоге сработавшие подушки безопасности разрушают приборную панель транспорта.

Ремонт торпедо своими руками без снятия

По совокупности вышеописанных факторов становится понятным, что ДТП может нанести минимальный урон, а может иметь катастрофические последствия для вашего транспорта. Потому выбор способа ремонта – самостоятельный или профессиональный – будет зависеть от общего количества повреждений.

Восстанавливать торпедо сильно поврежденного транспортного средства лучше будет в автомастерской. Такая услуга по самым скромным подсчетам обойдется от 5 до 10 тыс. руб. в зависимости от региона. На стоимость будет влиять качество выбранных материалов и количество восстановительных работ, а конечная сумма может превышать 25 тыс. руб.

Если же в результате транспортного происшествия автомобиль изнутри не сильно пострадал и вполне стабильно функционирует, а вы имеете достаточно навыков ручного труда и терпения, то можно самостоятельно произвести восстановление торпеды после срабатывания подушек безопасности.

Способы ремонта

Ремонт торпедо своими руками без снятия

Существует три основных подхода к ремонту торпедо после срабатывания подушек безопасности:

  • Функциональный ремонт приборных панелей включает в себя механическую реставрацию. Торпедо и руль устанавливается на место, а под них монтируются новые подушки безопасности. После этого в программе сбрасывается информация о срабатывании подушек;
  • Полный ремонт торпедо салона включает в себя не только механический ремонт, но и эстетический. Консоль демонтируется, проводится полная перетяжка с помощью выбранных материалов, под руль и крышки вставляется новый комплекс SRS и проводится перепрограммирование. Такой способ дает возможность не только воссоздать систему безопасности транспорта, но и поменять его внутренний облик;
  • Черновой ремонт подходит для случаев, когда автомобиль получил минимальные повреждения и не нуждается в серьезных восстановительных процедурах. В таком случае отверстия, где раньше были подушки, заполняются монтажной пеной, а крышки устанавливаются на прежнее место. Данный способ плох тем, что в случае нового ДТП комплекс SRS не сработает, потому что срабатывать будет нечему. Прибегая к третьему виду ремонт, вы подвергаете опасности не только свою жизнь, но и жизни ваших пассажиров.

Технология проведения ремонта салона

Все действия при ремонте салона схожи. И все же есть нюансы. А от этих нюансов зависит качество всего ремонта и вид вашего теперь уже нового салона.

К каждому купленному материалу прилагается инструкция. При покупке проверяйте ее наличие. Это не просто бумажка. В ней содержится порой самая ценная информация. Не бойтесь потратить время на изучение инструкции производителя. Оно потом окупится. Сама же реставрация салона проходит по простой схеме: нашли повреждение – устранили его, используя ремонтные материалы. Если салон из кожи, возможна покраска. Красить беритесь только тогда, когда уверены в том, что справитесь. Не бойтесь экспериментировать. В любом случае, существует подстраховочный первый вариант, к которому никогда не поздно прибегнуть.

Колодийчук Андрей

Какой материал выбрать

Ремонт торпедо своими руками без снятия

При выборе материала для перетяжки автовладельцы, как правило, выбирают между четырьмя основными вариантами – винил, экокожа, алькантара и натуральная кожа. Винил чаще используется для чехлов и в качестве покрытия консоли он не является удачным вариантом по чисто эстетическим причинам. Экокожа и алькантара вообще имеют низкий градус плавления, потому при повышенных температурах они мгновенно начнут «слазить».

Натуральная кожа – наиболее подходящий вариант, если вы решили произвести обтяжку консоли.

Еще одним необходимым элементом будет клей. Клей лучше покупать высокотемпературный. Чтобы его развести понадобятся ацетон и активатор. Как правило, разведенного клея хватает на 5–6 часов, потом он начинает твердеть, его клеящие способности ухудшаются, а на поверхности появляются пузыри.

Третьим веществом, используемым в ремонте, является шпаклевка или грунтовка, которая необходима для покрытия зачищаемых поверхностей. Ее можно выбрать в любом магазине товаров для автомобилей и большинство марок средней ценовой категории прекрасно выполняют свои функции.

Ремонт торпедо своими руками без снятия

Из инструментов могут пригодиться фен, щетки, кисти для нанесения клея, обезжириватель, пластиковый шпатель, нож, нитки.

Пошаговая инструкция

Ремонт торпедо автомобиля производится по следующей инструкции:

  • Демонтаж консоли. Аккуратно, не повреждая электронику, демонтируйте переднюю консоль и снимите с нее старый материал, если таковой имеется. После этого тщательно промойте панель с помощью моющего средства и щетки.
  • Новый материал прибавит торпедо лишний размер, из-за чего панель рискует не встать на прежнее место, а приборы – не поместиться в отверстия. Чтобы такого не произошло, подпилите края отверстий на 1–3 мм с учетом толщины обтяжечного материала.
  • Сделайте выкройки для новой панели. Помните, что места швов должны приходиться на изгибы консоли. Кроме того, не забывайте о припуске на швы (8–10 мм).

Ремонт торпедо своими руками без снятия

  • Сшейте материал по выкройке и примерьте его на панель. «Одетое» торпедо попытайтесь поставить на место. Если все идеально входит и между приборами и изгибами не остается пустого места, то можно переходить к пятому этапу. Если же панель не входит в каком-либо месте, то попытайтесь еще немного подпилить сгибы. В случае появления пустот между панелью и приборами, можно нарастить дополнительные миллиметры с помощью силиконовой смазки или термопластика.
  • Все повреждения на поверхности консоли зашкуриваются и обрабатываются грунтовкой, а места разломов зачищаются, ровняются и обрабатываются шпаклевкой.
  • Панель перед оклейкой обрабатывают обезжиривателем и протирают ацетоном или спиртом.
  • Далее производится поклейка. Делают ее начиная с верхней части консоли и продвигаясь к нижней. После нанесения клея, материал накладывается и тщательно равняется резиновым шпателем. Для растяжки материала можно использовать фен.
  • Перед окончательной установкой консоли монтируются подушки безопасности, делается сброс программы.
  • Через двое суток, когда клей окончательно схватится, торпедо устанавливается на прежнее место.

Центральная консоль — снятие и установка

Внимание! При снятии и установке напольной консоли в сборе для автомобилей, оборудованных системой SRS, не допускайте ударов по электронному блоку управления системы SRS или по другим элементам системы.

Центральная консоль автомобилей с 1995 года выпуска

Снятие

Для снятия напольной консоли выполните следующие операции.

Ремонт торпедо своими руками без снятия

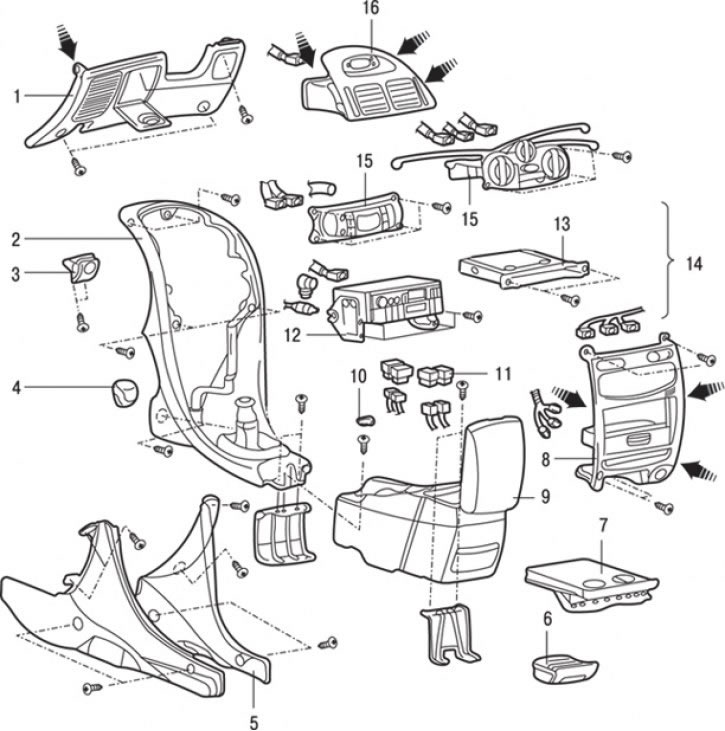

Рис. 17.59. Центральная консоль автомобилей с 1995 года выпуска: 1 – нижняя крышка панели приборов; 2 – передняя напольная консоль в сборе; 3 – рукоятка открывания замка капота; 4 – рукоятка рычага переключения передач (механическая коробка передач); 5 – боковые крышки консоли; 6 – пепельница; 7 – внутренний держатель стаканов; 8 – панель центральной консоли; 9 – задняя напольная консоль в сборе; 10 – декоративная заглушка консоли; 11 – переключатель; 12 – магнитола; 13 – наружный держатель стаканов; 14 – центральная консоль и держатель стаканов в сборе; 15 – панель управления отопителем в сборе; 16 – центральный дефлектор подвода воздуха в салон

1. Отверните два винта и снимите рукоятку 3 (рис. 17.59) привода замка капота.

2. Отверните три винта, освободите крепежные скобы и снимите нижнюю крышку 1 панели приборов.

3. Отверните по четыре винта и снимите боковые крышки 5 консоли.

4. Используя лезвие отвертки как рычаг, освободите крепежные скобы и снимите центральный дефлектор 16 подвода воздуха в салон.

5. Снимите пепельницу 6.

6. После вывертывания винтов крепления центральной консоли потяните на себя панель центральной консоли вместе с внутренним держателем стаканов.

Ремонт торпедо своими руками без снятия

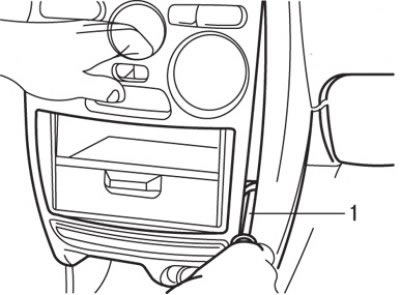

Рис. 17.60. Использование отвертки (1) для снятия центральной консоли и держателя стаканов

7. Вставьте отвертку в зазор так, как показано на рис. 17.60, для того чтобы снять центральную панель консоли и держатель стаканов в сборе.

Ремонт торпедо своими руками без снятия

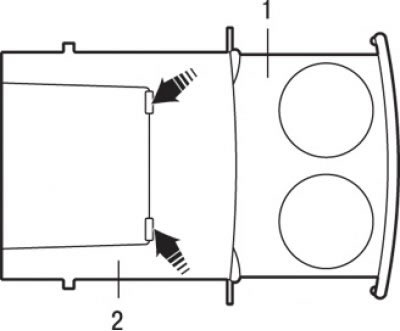

Рис. 17.61. Снятие внутреннего держателя стаканов: 1 – внутренний держатель стаканов; 2 – наружный держатель стаканов

8. Нажмите на точки наружного держателя стаканов, показанные стрелками на рис. 17.61, и снимите внутренний держатель стаканов.

9. Отверните два винта и снимите наружный держатель стаканов 13 (см. рис. 17.59).

10. Отверните винты и снимите панель 15 управления отопителем в сборе. Промаркируйте и отсоедините от панели тросы управления отопителем.

11. Отверните винты и снимите магнитолу 12. Отсоедините от магнитолы электрические разъемы.

12. Используя лезвие отвертки как рычаг, снимите декоративные заглушки 10 консоли.

13. Используя лезвие отвертки как рычаг, снимите переключатели 11 и отсоедините от них разъемы.

14. Отверните винты и снимите заднюю напольную консоль 9 в сборе.

15. Потянув вверх, снимите рукоятку рычага 4 переключения передач (механическая коробка передач).

16. Отверните винты и снимите переднюю напольную консоль 2 в сборе.

Установка

Установка проводится в последовательности, обратной снятию, с учетом следующего.

Ремонт торпедо своими руками без снятия

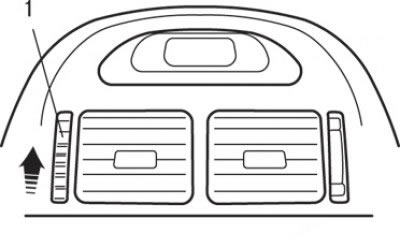

Рис. 17.62. Перемещение ручки (1) подачи холодного воздуха центрального дефлектора в салон

1. Переместите ручку подачи холодного воздуха (центральной решетки подвода воздуха в салон) до отказа вверх, как показано на рис. 17.62.

Ремонт торпедо своими руками без снятия

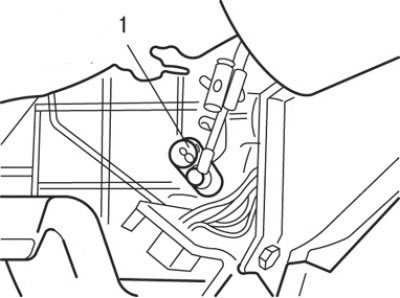

Рис. 17.63. Установка троса привода (1) заслонки подачи холодного воздуха

2. Поверните привод заслонки подачи холодного воздуха со стороны обогревателя до упора вниз и установите трос привода заслонки обвода холодного воздуха (рис. 17.63).

Центральная консоль автомобилей с 1999 года выпуска

Снятие

Для снятия напольной консоли выполните следующие операции.

Ремонт торпедо своими руками без снятия

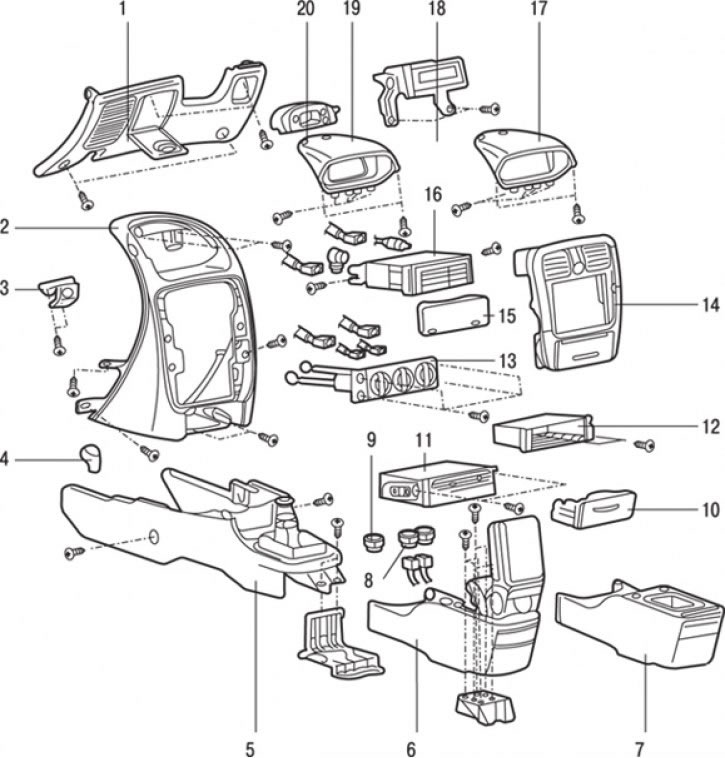

Рис. 17.64. Центральная консоль автомобилей с 1999 года: 1 – нижняя крышка панели приборов; 2 – центральная консоль в сборе; 3 – рукоятка привода замка капота; 4 – рукоятка рычага переключения передач (механическая КП); 5 – передняя напольная консоль в сборе; 6 – задняя напольная консоль в сборе (с центральным подлокотником); 7 – задняя напольная консоль в сборе (без центрального подлокотника); 8 – переключатель; 9 – плоская заглушка; 10 – пепельница; 11 – навигационный блок; 12 – ящик; 13 – панель управления отопителем; 14 – центральная панель в сборе; 15 – заглушка магнитолы; 16 – магнитола; 17 – козырек дисплея; 18 – блок дисплея; 19 – козырек дисплея (часы); 20 – часы

1. Отверните два винта и снимите рукоятку 3 привода замка капота (рис. 17.64).

Ремонт торпедо своими руками без снятия

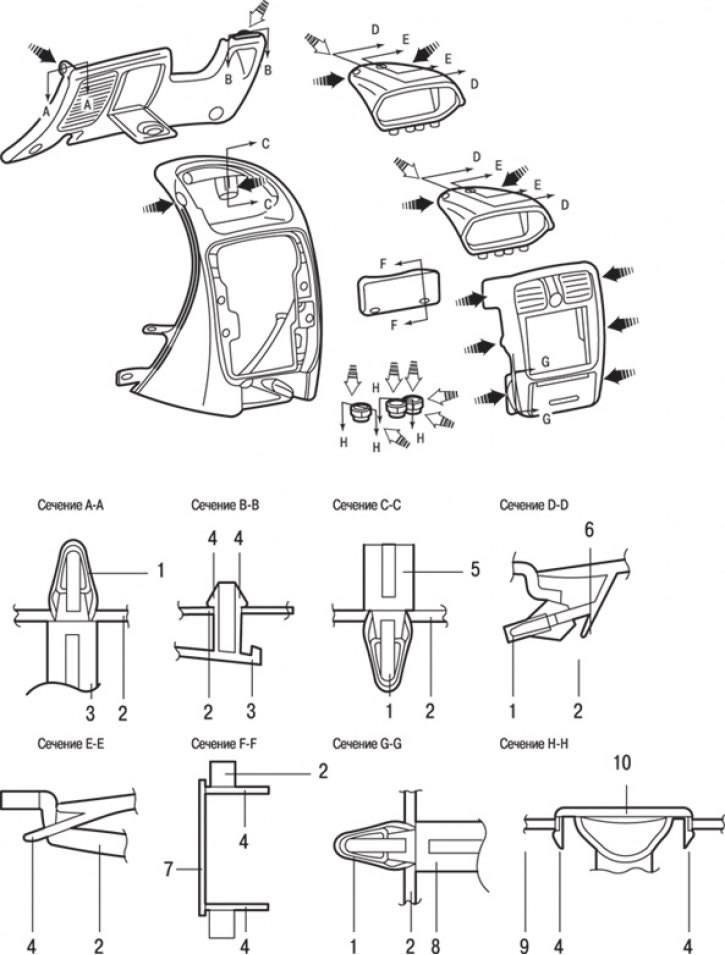

Рис. 17.65. Места расположения фиксаторов (а) и защелок (b) крепления элементов центральной консоли на автомобилях с 1999 года выпуска: 1 – фиксатор; 2 – панель приборов; 3 – нижняя крышка панели приборов; 4 – защелка; 5 – центральная консоль; 6 – козырек дисплея; 7 – заглушка магнитолы; 8 – центральная панель в сборе; 9 – напольная консоль; 10 – заглушка или переключатель

2. Отверните три винта, освободите фиксаторы и защелки (рис. 17.65) и снимите нижнюю крышку 1 (см. рис. 17.64) панели приборов.

3. Используя лезвие отвертки как рычаг, освободите фиксаторы и снимите центральную панель 14 в сборе.

4. Снимите пепельницу 10.

5. Отверните винты, освободите фиксаторы и снимите козырек дисплея (дисплей) 17. Если в козырьке дисплея установлены часы, отсоедините от них электрические разъемы.

6. Отверните винты, снимите блок дисплея 18 и отсоедините от него электрические разъемы.

7. Отверните винты и снимите магнитолу 16. Отсоедините от магнитолы электрические разъемы.

8. При отсутствии магнитолы, используя лезвие отвертки как рычаг, освободите защелки и снимите заглушку 15 (см. рис. 17.64), 7 (см. рис. 17.65) магнитолы.

9. Отверните винты и снимите панель управления отопителем в сборе 13. Промаркируйте и отсоедините от панели троса управления отопителем.

10. Отверните винты и снимите навигационный блок 11.

11. Снимите ящик 12.

12. Используя лезвие отвертки как рычаг, снимите переключатели 8 и отсоедините от них разъемы.

13. Снимите плоскую заглушку 9.

14. Выверните винты и снимите заднюю напольную консоль в сборе 6 или 17 (с центральным подлокотником или без подлокотника).

15. Потянув вверх, снимите рукоятку 4 рычага переключения передач (механическая коробка передач).

16. Отверните винты и снимите переднюю напольную консоль 5 в сборе.

17. Отверните винты и снимите центральную консоль 2 в сборе.

Установка

Установка проводится в последовательности, обратной снятию.
