Устройство подвески автомобиля (ВАЗ-2121 «Нива» 1977-1994)

Устройство подвески автомобиля

Подвеска осуществляет упругую связь кузова автомобиля с мостами или колесами. Подвеска смягчает толчки и удары при движении но неровностям дороги.

Подвеска автомобиля (рис. 36) состоит из трех устройств: направляющего 1, упругого 2 и гасящего 3.

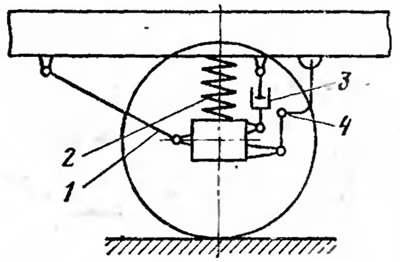

Рис. 36. Принципиальная схема подвески автомобиля:
1, 2, 3 — направляющее, упругое и гасящее устройства; 4 — стабилизатор поперечной устойчивости.

Направляющее устройство подвески определяет характер перемещения колеса относительно кузова и дороги. Направляющее устройство передает продольные и поперечные силы и их моменты между колесом и кузовом автомобиля.

Упругое устройство подвески смягчает толчки и удары, передаваемые от колеса на кузов автомобиля при наезде на дорожные неровности. Упругое устройство улучшает плавность хода автомобиля, т. е. создает возможность движения без неприятных ощущений и быстрой утомляемости людей и повреждений перевозимых грузов.

Гасящее устройство подвески уменьшает колебания кузова и колес автомобиля, возникающие при движении по неровностям дороги. Гасящее устройство превращает механическую энергию колебаний в тепловую с последующим ее рассеиванием в окружающую среду.

В передней подвеске автомобиля, кроме.упругого, направляющего и гасящего устройства, имеется еще дополнительное устройство — стабилизатор поперечной устойчивости. Стабилизатор уменьшает боковой крен и поперечные угловые колебания кузова автомобиля.

Передняя подвеска

Передняя подвеска автомобиля независимая, рычажно-пружинная, с гидравлическими амортизаторами и стабилизатором поперечной устойчивости.

Передние колеса автомобиля подвешены независимо одно от другого, не имеют между собой непосредственной связи, перемещаются в поперечной плоскости, и перемещение одного колеса не вызывает перемещения другого колеса.

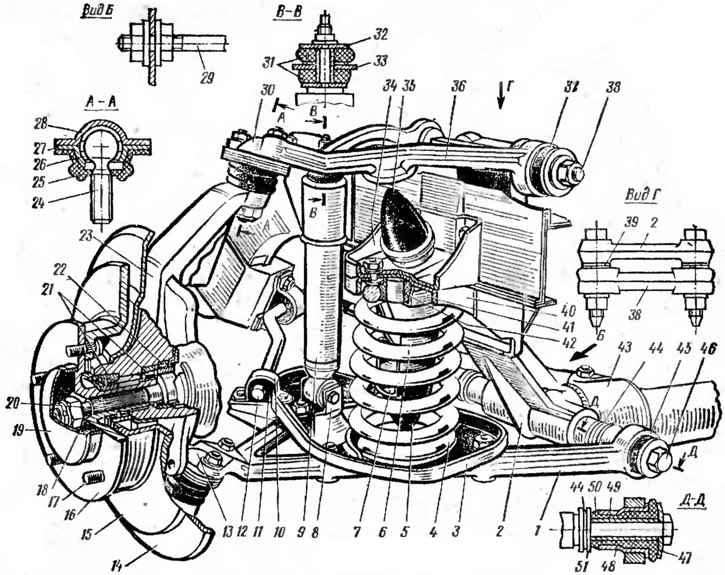

Рис. 37. Передняя подвеска:
1 — нижний рычаг; 2 — кронштейн поперечины; 3 — нижняя опорная чашка пружины; 4 — пружина; 5 — буфер сжатия; 6 — опора буфера сжатия; 7 — упор; 8 — нижний кронштейн амортизатора; 9 — амортизатору 10 — обойма опоры стабилизатора; 11 — резиновая опора стабилизатора; 12 — стержень ста бил к затора; 13 — нижний шаровой шарнир; 14 — тормозной щит; 15 — тормозной диск; 16 — ступица колеса; 17 — шпилька крепления колеса и тормозного диска; 18 — конусная втулка; 19 — декоративный колпак; 20 — хвостовик наружного шарнира привода колес; 21 — подшипники ступицы колеса; 22 — сальник; 23 — поворотный кулак; 24 — палец шарового шарнира; 25 — защитный чехол; 26 — подшипник; 27 — обойма; 28 — корпус; 29 — растяжка; 30 — верхний шаровой шарнир; 31 — резиновая подушка амортизатора; 32 — чашка подушки; 33 — верхний кронштейн амортизатора; 34 — кронштейн буфера отдачи; 35 — буфер отдачи; 36 — верхний рычаг; 37 — резинометаллический шарнир верхнего рычага; 38 — ось верхнего рычага: 39, 44 — регулировочные шайбы: 40 — верхняя опора пружины; 41 — верхняя опорная чашка пружины; 42 — прокладка пружины; 43 — поперечина передней подвески; 45 — резинометаллический шарнир нижнего рычага; 46 — ось нижнего рычага; 47, 51 — упорные шайбы; 48 — наружная втулка; 49 — внутренняя втулка: 50 — резиновая втулка.

Направляющим устройством передней подвески (рис. 37) являются рычаги 1 и 36, упругим устройством — витые цилиндрические пружины 4, гасящим — телескопические гидравлические амортизаторы 9, а стабилизатором поперечной устойчивости — упругий стержень 12. Передняя подвеска смонтирована на поперечине 43, прикрепленной К кузову автомобиля. Между поперечиной и кузовом установлены растяжки 29, которые при движении автомобиля воспринимают продольные силы и их моменты, передаваемые от передних колес па поперечину. Верхние 36 и нижние 1 рычаги подвески установлены поперек автомобиля и имеют продольные оси качения. Ось 46 нижнего рычага прикреплена к трубчатой поперечине 43, а ось 38 верхнего рычага — к кронштейну 2 поперечины. Внутренние концы верхних и нижних рычагов соединены с осями резинометаллическими шарнирами. Верхние 37 и нижние 45 резинометаллические шарниры имеют одинаковое устройство и отличаются только своими размерами. Применение резинометаллических шарниров обеспечивает бесшумную работу подвески и исключает необходимость смазки шарниров. Наружные концы верхних и нижних рычагов подвески соединены с поворотным кулаком 23 шаровыми шарнирами 30 и 13. Шаровые шарниры выполнены неразборными, имеют одинаковое устройство, взаимозаменяемы и в процессе эксплуатации не требуют смазки. Пружина 4 подвески -установлена между нижней опорной чашкой 3, прикрепленной к нижнему рычагу, и верхней опорной чашкой 41, соединенной с опорой 40, которая соединена с поперечиной подвески. Между концами пружины и опорными чашками установлены вибро-шумоизолирующие прокладки 42. Амортизатор 9 нижним концом прикреплен к кронштейну 8 опорной чашки 3 с помощью резинометаллического шарнира. Верхний конец амортизатора крепится к кронштейну 33 через резиновые подушки 31. Ход колеса вверх ограничивается буфером сжатия 5% когорый закреплен на опоре 6, установленной внутри пружины подвески. При статической нагрузке буфер 5 касается нижней опорной чашки 3 пружины, что обеспечивает его постоянную работу. Упор 7 ограничивает сжатие буфера 5. Ход колеса вниз ограничивается буфером отдачи 35, который установлен в кронштейне 34, соединенным о поперечиной 43 и опорой 40. При ходе колеса вниз буфер 35 упирается в специальную опорную площадку верхнего рычага 36. Стабилизатор поперечной устойчивости представляет собой упругое устройство торсионного типа, установленное поперек автомобиля. Стержень 12 стабилизатора имеет П-образную форму, круглое сечение. Он изготовлен из рессорно-пружинной стали. Средняя часть стержня стабилизатора и его концы крепятся в резиновых опорах 11 обоймами 10 соответственно к кузову автомобиля и кронштейнам опорных чашек 3 нижних рычагов подвески. При боковых кренах и поперечных угловых колебаниях кузова концы стержня стабилизатора перемещаются в разные стороны: один конец опускается, а другой поднимается. В результате средняя часть стержня стабилизатора закручивается, уменьшая тем самым крен и поперечное раскачивание кузова автомобиля. Создавая сопротивление крену и поперечным колебаниям кузова, стабилизатор в то же время не препятствует его вертикальным и продольным угловым колебаниям.

При таких колебаниях стержень стабилизатора свободно поворачивается в своих опорах.

Задняя подвеска

Задняя подвеска зависимая, пружинная, с гидравлическими амортизаторами. Задние колеса автомобиля связаны между собой балкой заднего моста, вследствие чего перемещение одного из колес в поперечной плоскости передается другому колесу. Направляющим устройством задней подвески (рис. 38) являются продольные 3, 17 и поперечная 24 штанги, упругим устройством — витые цилиндрические пружины 9, а гасящим устройством — телескопические гидравлические амортизаторы 25.

Рис. 38. Задняя подвеска:
1 — распорная втулка; 2 — резиновая втулка; 3, 17 — нижняя и верхняя продольные штанги; 4, 11 — прокладки пружины; 5 — нижняя опорная чашка пружины; 6 — буфер сжатия; 7 — палец верхней продольной штанги; 8 — кронштейн верхней продольной штанги; 9 — пружина; 10 — чашка пружины; 12 — верхняя опорная чашка пружины; 13 — тяга рычага регулятора давления тормозов; 14 — палец амортизатора; 15 — поперечина кузова; 16 — дополнительный буфер; 18 — кронштейн нижней продольной штанги; 19 — кронштейн поперечной штанги; 20 — регулятор давления тормозов; 20 — рычаг регулятора; 22 — обойма; 23 — втулка; 24 — поперечная штанга; 25 — амортизатор.

Задний мост соединен с кузовом автомобиля с помощью четырех продольных 3 и 17 и одной поперечной 24 штанг. Штанги 3 и 24 стальные, трубчатые, а штанги 17 сплошные. Концы всех штанг, кроме передних концов верхних продольных штанг 17, закреплены в кронштейнах на кузове автомобиля и балке заднего моста. Передние концы штанг 17 закреплены консольно на пальцах 7. Для крепления всех штанг применены резинометаллические шарниры. Резинометаллические шарниры обеспечивают бесшумную работу задней подвески и не требуют смазки. Пружины 9 подвески установлены между нижними опорными чашками 5, приваренными к балке заднего моста, и верхними опорными чашками 12, связанными, с кузовом автомобиля. Между концами пружин и опорными чашками установлены вибро-, шумоизолирующие прокладки 4 и 11. Амортизаторы 25 верхними концами крепятся консольно на пальцах 14 к кузову автомобиля, а нижними концами — к балке заднего моста. Для крепления амортизаторов применены резинометаллические шарниры.

Ход колёс вверх ограничивается буферами сжатия 6, которые закреплены на опорах, установленных внутри пружин подвески. Дополнительный буфер 16 при ходе колес вверх ограничивает ход передней части картера заднего моста. Ход колес вниз ограничивается амортизаторами, уменьшающими перемещение заднего моста при движении его вниз.

Амортизаторы

Амортизаторы предназначены для гашения колебаний кузова и колес автомобиля. Гидравлические амортизаторы в результате создаваемого ими сопротивления (жидкостного трения) преобразуют механическую энергию колебаний кузова и колес в тепловую энергию, которую рассеивают в окружающую среду. В передней и задней подвесках автомобиля установлены гидравлические амортизаторы телескопического типа’ двустороннего действия, которые гасят колебания кузова и колес автомобиля как при ходах сжатия, так и отдачи.

Передние и задние амортизаторы имеют одинаковое устройство и отличаются только длиной и способом крепления.

Амортизатор (рис. 39) состоит из трех основных узлов: цилиндра 12 с днищем 2, поршня 10 со штоком 13 и направляющей втулкой 21 с уплотнениями. В поршне амортизатора имеются два ряда сквозных отверстий, расположенных по окружности. Отверстия наружного ряда сверху закрыты перепускным клапаном 24, находящимся под воздействием слабой пластинчатой, пружины 23, а отверстия внутреннего ряда снизу закрыты клапаном отдачи 29 с сильной пружиной 9. В днище цилиндра амортизатора расположен клапан сжатия, обойма 6 и тарелка 7 которого-имеют ряд сквозных отверстий. Цилиндр 12 заполнен амортизаторной жидкостью, вытеканию которой препятствует сальник 18, поджимаемый гайкой 15, которая ввернута в резервуар 11. Полость амортизатора, заключенная между цилиндром 12 и резервуаром 11, является камерой, которая служит для компенсации изменения объема жидкости в цилиндре по обе стороны поршня, возникающего из-за перемещения штока 13.

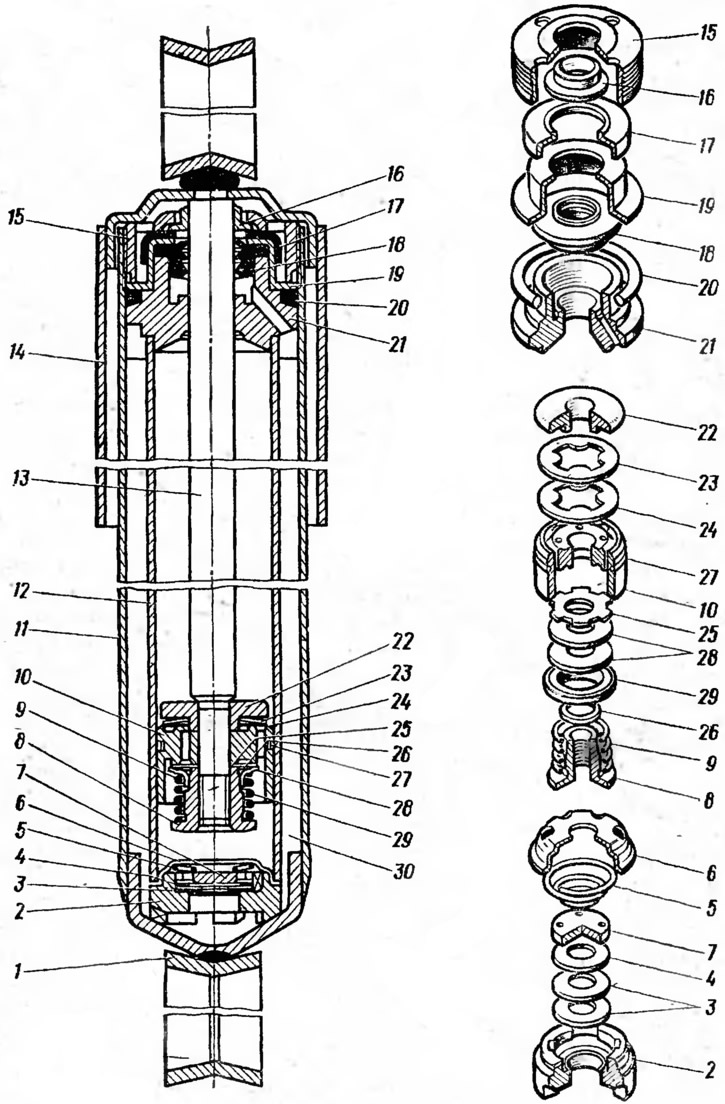

Рис. 39. Амортизатор:
1 — проушина; 2 — днище; 3 — диски клапана сжатия; 4 — дроссельный диск клапана сжатия; 5 — пружина клапана сжатия, 6 — обойма клапана сжатия; 7 — тарелка клапана сжатия; 8 — гайка клапана отдачи; 9 — пружина клапана отдачи 10 — поршень; 11 — резервуар; 12 — цилиндр; 13 — шток; 14 — кожух; 15 — гайка резервуара; 16 — защитное кольцо; 17 — прокладка защитного кольца; 18 — сальник штока; 19 — обойма сальника; 20 — уплотнительное кольцо; 21 — направляющая втулка штока; 22 — ограничительная тарелка; 23 — пружина перепускного клапана; 24 — тарелка перепускного клапана: 25 — дроссельный диск клапана отдачи; 26 — шайба; 27 — кольцо поршня; 28 — диски клапана отдачи; 29 — тарелка клапана отдачи; 30 — компенсационная камера.

При ходе сжатия поршень 10 движется вниз, и шток 13 входит в цилиндр 12. Давление, оказываемое поршнем на жидкость, вытесняет ее по двум направлениям: в пространство над поршнем и в компенсационную камеру 30. Пройдя через наружный ряд отверстий в поршне, жидкость открывает перепускной клапан 24 и поступает из-под поршня в пространство над ним. Часть жидкости, объем которой равен объему вводимого в цилиндр штока, поступает через клапан сжатия в компенсационную камеру, повышая давление находящегося там воздуха.

При ходе отдачи поршень перемещается вверх, и шток выходит из цилиндра амортизатора. Перепускной клапан 24 закрывается, и давление жидкости над поршнем увеличивается. Жидкость через внутренний ряд отверстий в поршне и клапан отдачи 29 поступает в пространство под поршнем. Одновременно под действием давления воздуха часть жидкости из компенсационной камеры также поступает в цилиндр амортизатора.

При плавной отдаче клапан 29 закрыт, и жидкость проходит через пазы его дроссельного диска 25. При резкой отдаче скорость движения поршня увеличивается, под действием возросшего давления открывается клапан отдачи 29, и жидкость проходит через него.

Клапан отдачи разгружает амортизатор и подвеску от больших нагрузок, возникающих при высокоскоростных колебаниях при движении автомобиля по неровной дороге. Клапан также ограничивает увеличение сопротивления амортизатора в случае возрастания вязкости жидкости при низких температурах.

Сопротивление, создаваемое амортизатором при ходе сжатия, в несколько раз меньше, чем при ходе отдачи: в 5 раз для переднего амортизатора и в 4 — для заднего. Это необходимо для того, чтобы толчки и удары от дорожных неровностей в минимальной степени передавались на кузов автомобиля.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Передняя подвеска ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 независимая. На стальных вильчатых поперечных рычагах, с винтовыми цилиндрическими пружинами, телескопическими гидравлическими амортизаторами двустороннего действия и стабилизатором поперечной устойчивости. Верхний и нижний рычаги передней подвески ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 имеют сходную конструкцию.

Устройство передней подвески ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4, конструкция, пружины, амортизаторы, стабилизатор поперечной устойчивости, ремонт подвески.

На концах «вилки» выполнены цилиндрические проушины под резинометаллические шарниры (сайлент-блоки). А с противоположной стороны — площадка с тремя отверстиями для крепления шаровой опоры. На передней ветви верхнего рычага имеется прилив. В него упирается буфер отбоя при максимальном ходе подвески. А на нижнем рычаге — четыре отверстия для крепления нижней опорной чашки пружины.

Шаровые опоры верхнего и нижнего рычагов взаимозаменяемы. Они унифицированы с верхними шаровыми опорами подвески заднеприводных автомобилей ВАЗ. Опора крепится к рычагу вместе с пыльником и прижимной пластиной тремя болтами с пружинными шайбами и гайками.

Резьбовые концы пальцев как верхней, так и нижней опор направлены вниз и входят в конусные отверстия поворотного кулака. Пальцы крепятся самоконтрящимися гайками. Таким образом, поворотный кулак может поворачиваться вокруг оси, проходящей через центры пальцев шаровых опор.

Устройство передней подвески ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Рычаги подвески, в свою очередь, могут поворачиваться на осях в пределах хода резинометаллических шарниров (ограниченного их упругостью). Ось верхнего рычага имеет два отверстия и резьбу на обоих концах. Через отверстия проходят болты, крепящие ось к поперечине подвески. На болтах между осью и поперечиной установлены шайбы для регулировки углов развала и продольного наклона оси поворота колес.

Резьбовые концы оси входят в резинометаллические шарниры рычага. С двух сторон каждого шарнира расположены шайбы. Меньшая (плоская) — с внутренней стороны. Большая (выпуклостью наружу) — с внешней. Самоконтрящиеся гайки оси верхнего рычага окончательно затягивают только при сжатой подвеске (на нагруженном автомобиле). Иначе шарнир установится неправильно и быстро выйдет из строя.

Ось нижнего рычага представляет собой болт, проходящий через втулку в поперечине подвески и резинометаллические шарниры рычага. Так же, как и верхние, нижние шарниры стянуты между двумя шайбами. Но между внутренней шайбой и втулкой добавлены еще одна упорная шайба (толстая), прилегающая к втулке, и несколько регулировочных (тонких).

Толщина пакета шайб подбирается на заводе. При демонтаже подвески необходимо запомнить их число и расположение. Изменять число и расположение шайб допустимо лишь при необходимости восстановления геометрии подвески. Например, после ДТП, замены поперечины и т. п.

При этом расстояние между наружной шайбой и отбортовкой втулки резинометаллического шарнира после затяжки его гайки должно быть в пределах 3—7,5 мм. В том случае, если невозможно отрегулировать угол продольного наклона оси поворота при исправных деталях подвески, можно перенести часть шайб с одного конца рычага на другой.

Наименование и каталожные номера узлов и деталей передней подвески ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Поперечина передней подвески ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 представляет собой изогнутую стальную трубчатую балку. К ней с двух сторон приварены стальные кованые кронштейны. В нижней части кронштейна расположена втулка оси нижнего рычага. А верхняя часть выполнена как вертикальная площадка с четырьмя парами отверстий для крепежных болтов.

Верхняя пара болтов крепит ось верхнего рычага к поперечине. Вторая сверху — стягивает кронштейн опоры двигателя, поперечину, лонжерон и кронштейн буфера отбоя. Третья пара болтов стягивает кронштейн опоры двигателя, поперечину и верхнюю опору пружины подвески. И наконец, четвертая — поперечину и верхнюю опору пружины подвески. Для надежности гайки крепления верхней опоры пружины подвески после затяжки приваривают к выступающей резьбовой части болтов.

К нижней задней части поперечины приварены также два кронштейна с отверстиями. К ним на болтах крепятся растяжки (стальные штанги), повышающие продольную жесткость конструкции. Задние (резьбовые) концы растяжек крепятся к кронштейну на кузове автомобиля двумя гайками и шайбами. При установке растяжки внутреннюю гайку заворачивают до касания шайбой кронштейна. А наружную — рекомендуемым моментом.

Пружина передней подвески ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 опирается на нижнюю изоляционную прокладку и верхнюю опорную чашку. По длине под нагрузкой 6276 Н (640 кгс) пружины передней подвески ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 разделяются на две группы:

— Группа А — длина больше 192 мм.
— Группа В — длина равна или меньше 192 мм.

Пружины промаркированы краской по наружной стороне витков:

— Группа А — белой краской или без маркировки.
— Группа В — черной.

На передней и задней подвесках должны быть установлены пружины одного класса. Если на задней подвеске установлены пружины группы А, то установка пружин группы В на переднюю подвеску недопустима. Возможна (но крайне нежелательна) установка пружин группы А на передней подвеске, если на задней установлены пружины группы В. На автомобиль слева и справа устанавливайте пружины одной группы. Пружины заменяйте парами вместе с прокладками.

Между верхней опорной чашкой и верхней опорой пружины установлена резиновая прокладка. Верхняя опора стянута четырьмя болтами с поперечиной подвески. Двумя болтами — с лонжероном кузова (вваренными в лонжерон). И еще одним — с кронштейном буфера хода отбоя. Последний вварен в саму опору.

К верхней опоре пружины также приварена стойка опоры буфера сжатия. Она обращена вниз. Буфер сжатия при максимальном ходе подвески упирается в нижний рычаг. Буфер отбоя — в прилив на верхнем рычаге. Нижняя опорная чашка пружины крепится к нижнему рычагу четырьмя болтами с гайками и пружинными шайбами. К нижней чашке также приварены кронштейны крепления нижнего конца амортизатора и стабилизатора поперечной устойчивости. Позади пружины.

Устройство и схема работы амортизаторов передней подвески ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Так как в проушину амортизатора запрессован резинометаллический шарнир. Затягивать болт его нижнего крепления можно только на автомобиле под нагрузкой. Верхний конец амортизатора через две резиновые подушки гайкой с шайбами крепится к кронштейну на кузове автомобиля. Ее можно затягивать при любом положении подвески.

Стабилизатор поперечной устойчивости передней подвески ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 представляет собой изогнутый пруток из пружинной стали. Он уменьшает крены автомобиля при прохождении поворотов. Через резиновые подушки, прижимаемые стальными обоймами, он прикреплен в двух точках к кузову и кронштейнам на нижних опорных чашках пружин.

Передняя подвеска автомобилей ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 выпуска с 2009 года отличается от подвески автомобилей выпуска до 2009 года:

— Шаровыми шарнирами со смещенной осью пальца и измененными точками крепления на рычаге.
— Шаровыми опорами с увеличенным углом качания.
— Поворотными кулаками.

Ремонт передней подвески ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Ремонт передней подвески ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 в основном заключается в замене изношенных и поврежденных деталей. Особое внимание обращайте на состояние защитных чехлов шаровых опор (пыльников). Если они порваны — немедленно замените чехлы и смазку. Иначе опора быстро выйдет из строя.

При замене пружин убедитесь, что они одного класса:

— Класс А — без маркировки.
— Класс В — с черной полоской на наружной поверхности витков. Имеет меньшую длину под нагрузкой.

Допускается установка пружин класса А на передней подвеске и класса В — на задней, но не наоборот. Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески.

Регулируют три угла:

— Угол продольного наклона оси поворота.
— Угол развала.
— И угол схождения колес.

Различают еще угол поперечного наклона оси поворота. Но он задан геометрией поворотного кулака и не регулируется.

Тех характеристики нива 21214 инжектор

История Нивы

ВАЗ 21214 — легковой автомобиль, отличающийся повышенной проходимостью, оснащенный пятиступенчатой коробкой передач, трансмиссией с постоянным полным приводом. Кроме того, здесь есть двухступенчатая РК — раздаточная коробка.

В 1969—1970 годах главный конструктор ВАЗа В. С. Соловьёв вышел с инициативой о разработке вседорожника для жителей сельских районов. Его предложение стало результатом проработки так называемого «типажа» Минавтопрома СССР на 1971—1980 годы .

Первый серийный образец ВАЗ-2121 сошёл с конвейера ВАЗа 5 апреля 1977 года. Вскоре после запуска конвейера производственный план на полноприводный автомобиль увеличили с 25 000 машин в год до 50 000 автомобилей, а далее — до 70 000 единиц именно вследствие успеха на экспортных рынках.

В интервью журналу «Итоги» создатель «Нивы» Пётр Михайлович Прусов рассказал, что автомобиль назвали в честь детей Прусова — Натальи и Ирины, и детей первого главного конструктора ВАЗа В. С. Соловьёва — Вадима и Андрея[

Кузов транспортного средства относится к универсалам, что означает наличие вместительного багажника, объем которого составляет от 265 до 980 л, и просторного салона. Нива 21214, технические характеристики которой обеспечивают ее разгон до 100 км/ч за 17 секунд, относится к вездеходам. Машина не предназначена для «лихачей», а также любителей быстрой езды. Ее максимальная скорость 137 км/час, что, в принципе, и свойственно внедорожнику. В автомобиле три двери – две спереди для посадки пассажиров и водителя и одна сзади для багажного отделения. В салоне предусмотрено пять посадочных мест, поэтому машина относится к легковому типу.

На этой машине можно ездить по любым дорогам . Она предназначена как для передвижения по бездорожью, так и для городских магистралей.

Езда на дорогах плохого качества для Нивы 212214 не представляет особых усилий. Машина хорошо управляема, надежна и устойчива на крутых подъемах, спусках, поворотах, горбах, ямах, впадинах и пр. Салон автомобиля вместителен, удобен, оснащен системой безопасности. Кузов машины изготовлен из цельнометаллического материала, что защищает его от внешних механических повреждений.

В октябре 2020 года на LADA 4×4 в передние ступицы вазовцы внедрили подшипник, который не требует периодической регулировки. У автомобиля модернизирован поворотный кулак, внедрено независимое крепление редуктора переднего моста и газонаполненные амортизаторы

Нива достигла успехов и в автоспорте, становясь призёром таких престижных ралли-рейдов как Париж-Дакар, Париж-Тунис, «Ралли Фараонов», Париж-Пекин и других. Долгие годы официальный дилер ВАЗа во Франции Жан-Жак Пок для участия в марафоне «Дакар» выставлял команду на «Нивах» за свои собственные средства. Также для европейских владельцев ВАЗ-2121 существовали соревнования «Нивальп», которые можно сравнить с серией Camel Trophy.

Технические характеристики ВАЗ-2121 Нива 4х4

Модификации автомобиля21213 1.721214 1.7 i21217 1.6
Двигатель
Расположение двигателяСпереди продольно
Объем двигателя1690 см31569 см3
Количество цилиндров / Клапанов на цилиндр4 / 2
Ход поршня82 мм79 мм
Диаметр цилиндра80
Cтепень сжатия9.38.5
Система питанияКарбюраторРаспределенный впрыскКарбюратор
Мощность (л.с / об. мин)79 / 540081 / 500073 / 5400
Крутящий момент (Нм / об.мин)130 / 3400128 / 4000114 / 3400
Тип топливаАИ-92АИ-95АИ-92
Трансмиссия
Колесная формула / ведущие колеса4Х4 / постоянный полный привод
Коробка передачмеханическая
Число передач5
Передачи РК1 высшая, 1 низшая
Рулевое управление
ТипЧервячный редуктор
Усилитель
Тормозная система
Передние тормозаДисковые
Задние тормозаБарабанные
Подвеска
Тип передней подвескиВинтовая пружина
Тип задней подвескиВинтовая пружина
Кузов
Тип кузова / количество дверейУниверсал / 3
Кол-во посадочных мест5
Длина3720 мм
Ширина1680 мм
Высота1640 мм
Колесная база2200 мм
Колея передних колес, мм1430 мм
Колея задних колес, мм1400 мм
Клиренс220 мм
Объем багажника265 / 980
Снаряженная масса1210
Допустимая масса1610
Эксплуатационные характеристики
Время разгона до 100 км / ч19 с17 c23 c
Максимальная скорость137 км / ч132 км / ч
Размер шинR16 175 / 80
Расход топлива городской цикл (л / 100 км)9,710,611
Расход топлива загородный цикл (л / 100 км)8,38,6
Объем бака43

Мировые достижения Нивы

  • Мировой рекорд высоты: в 1998 году вседорожник «Нива» поднялся в базовый лагерь под Эверестом на высоту 5200 м, а в 1999 году на Тибетском плато в Гималаяхвзял высоту в 5726 м над уровнем моря;
  • «Нива» покорила Северный полюс — в ходе международной парашютной акции в апреле 1998 года ВАЗ-2131 «Ниву» сбросили c парашютом, а после приземления на лёд и освобождения от строп была заведена и успешно преодолела заданный маршрут;
  • 12 лет прослужила «Нива» на российской полярной станции «Беллинсгаузен» в Антарктиде, где дорог не существует в принципе. Тольяттинский вседорожник эксплуатировался в диапазоне температур от −54 до +40 °C для перевозки грузов и буксировки судов. Общий пробег автомобиля составил 11800 км;
  • В 1999 и 2000 годах снегоболотоход «Лада-Нива-Марш», созданный на агрегатах «Нивы», дважды покорил Северный полюс.

Нива 21214: технические характеристики

КУЗОВ

  • Тип кузова универсал
  • Количество мест 4
  • Количество дверей 3

ДВИГАТЕЛЬ

  • Тип двигателя четырехцилиндровый, рядный, четырехтактный
  • Объем двигателя, куб. см 1690
  • Мощность, л.с./об мин 80/5200
  • Крутящий момент, Нм/об мин 127.5/5200
  • Система зажигания ЭСУД – электронная система управления двигателем
  • Клапанов на цилиндр: 2
  • Расположение клапанов и распределительного вала верхнеклапанный с верхним расположением распределительного вала
  • Расположение двигателя спереди, продольно
  • Система питания распределённый впрыск топлива

ПРИВОД

  • Тип привода постоянный на все колеса
  • (есть блокировка межосевого дифференциала)
  • КПП
  • Механическая 5
  • (плюс понижающая передача)

Рос Нива — Российская Нива

Год начала производства:1977 (модернизация в 1993 г.) Платформа:ВАЗ-2121 Тип кузова:«универсал» Краткая характеристика: Автомобиль ВАЗ-2121 «НИВА» — самая удачная конструкторская разработка АО «АВТОВАЗ», объединившая комфорт легкового автомобиля и проходимость вездехода. «НИВА» своевременно заполнила пустующую в то время нишу на рынке. На базе ВАЗ-2121 создано множество автомобилей различного назначения, выпускаемых на привлеченных предприятиях. Повышенная проходимость и комфорт — вот отличительные черты автомобиля «НИВА». Это автомобиль для езды по бездорожью, путешествий в труднодоступные места, поездок на охоту и рыбалку. Складывающееся заднее сиденье позволяет размещать и перевозить различные грузы. Разъем двери багажника по уровню пола обеспечивает удобство погрузки и выгрузки. Модификации: С момента начала производства выпускались модификации с карбюраторным двигателем объемом 1,6л (ВАЗ-21210). После модернизации в 1993 году рабочий объем двигателя был увеличен до 1,7л. (ВАЗ-21213). Для внешнего рынка выпускалась модификация с центральным впрыском топлива (ВАЗ-21214). Далее начиная с 2001-2002 гг. представлялись на Российский рынок модификации ВАЗ-21213 с карбюраторным двигателем и ВАЗ-21214 с распределенным впрыском топлива. По заказу автомобили могли оснащаться дизельным двигателем Peugeot рабочим объемом 1,9л. (ВАЗ-21215). Начиная с 2009 года стала выпускаться 21214М (модернизированная).

Технические характеристики: Модель — 2121

Кузов Тип кузова: Внедорожник Количество дверей: 3 Количество мест: 5 Длина: 3720 мм Ширина: 1680 мм Высота: 1640 мм Колесная база: 2200 мм Колея передняя: 1430 мм Колея задняя: 1400мм Дорожный просвет: 228 мм Объем багажника максимальный: 980 л Объем багажника минимальный: 265 л

Двигатель Расположение двигателя: Спереди, продольно Объем двигателя: 1569см3 Мощность: 75л.с. При оборотах: 5400 Крутящий момент: 116/3000н*м Система питания: Карбюратор Наличие турбонаддува: — Газораспределительный механизм: OHC Расположение цилиндров: Рядный Количество цилиндров: 4 Диаметр цилиндра: 79мм Ход поршня: 80мм Степень сжатия: 8.5 Количество клапанов на цилиндр: 2 Топливо: АИ-92

Трансмиссия Привод: Полный Кол-во передач (мех коробка ): 4 Кол-во передач (автомат коробка): — Передаточное отношение главной пары: 4.3

Подвеска Тип передней подвески: Винтовая пружина Тип задней подвески: Винтовая пружина

Тормозная система Передние тормоза: Дисковые Задние тормоза: Барабанные

Рулевое управление Тип рулевого управления: Червячный редуктор Усилитель руля: —

Эксплуатационные показатели Максимальная скорость: 132 км/час Время разгона (0-100 км/ч): 23 с Расход топлива в городе: 13.4 л/100 км Объем топливного бака: 42 л Снаряженная масса автомобиля: 1150кг Допустимая полная масса: 1550кг Размер шин: 175/80 R16

Технические характеристики: Модель — 21213

Кузов Тип кузова: Внедорожник Количество дверей: 3 Количество мест: 5 Длина: 3720 мм Ширина: 1680 мм Высота: 1640 мм Колесная база: 2200 мм Колея передняя: 1430 мм Колея задняя: 1400мм Дорожный просвет: 228 мм Объем багажника максимальный: 980 л Объем багажника минимальный: 265 л

Двигатель Расположение двигателя: Спереди, продольно Объем двигателя: 1690см3 Мощность: 79л.с. При оборотах: 5200 Крутящий момент: 127/3200 н*м Система питания: Карбюратор Наличие турбонаддува: — Газораспределительный механизм: OHC Расположение цилиндров: Рядный Количество цилиндров: 4 Диаметр цилиндра: 82 мм Ход поршня: 80мм Степень сжатия: 9.3 Количество клапанов на цилиндр: 2 Топливо: АИ-95

Трансмиссия Привод: Полный Кол-во передач (мех коробка ): 4 Кол-во передач (автомат коробка): — Передаточное отношение главной пары: 4.1

Подвеска Тип передней подвески: Винтовая пружина Тип задней подвески: Винтовая пружина

Тормозная система Передние тормоза: Дисковые Задние тормоза: Барабанные

Рулевое управление Тип рулевого управления: Червячный редуктор Усилитель руля: —

Эксплуатационные показатели Максимальная скорость: 132 км/час Время разгона (0-100 км/ч): 22 с Расход топлива в городе: 11.7 л/100 км Расход топлива на шоссе: 7.6 л/100 км Объем топливного бака: 42 л Снаряженная масса автомобиля: 1150кг Допустимая полная масса: 1550кг Размер шин: 175/80 R16

Технические характеристики: Модель — 21214

Габаритные размеры, мм: длина — 3720 ширина — 1680 высота — 1640 Колесная база, мм — 2200 Колея передних/ задних колес — мм1430/1400 Ведущие колесаполный привод — 4х4 Двигатель — 21214 Рабочий объем двигателя, куб.см — 1690 Макс.мощность, — кВт (при об/мин.)59,5 (5000) Макс. крутящий момент — Нм (при об/мин)129,5 (3600) Система питания — распределенный впрыск Рулевое колесо — 21213 Число передач в КП — пять Передаточное число глав. передачи — 3,7 или 4,1 Максимальная скорость, км/ч — 142 Время разгона с места до 100км/ч — 19с.

Расход топлива, л/100 км: городское движение — 15,1 загородное движение — 9,2 смешанное — 11,43 Размер шин — 185/75R16 или 175/80R16

Технические характеристики: Модель — 21215

Кузов Тип кузова: Внедорожник Количество дверей: 3 Количество мест: 5 Длина: 3740 мм Ширина: 1680 мм Высота: 1640 мм Колесная база: 2200 мм Колея передняя: 1430 мм Колея задняя: 1400 мм Дорожный просвет: 288 мм Объем багажника максимальный: 590л Объем багажника минимальный: 270л

Двигатель Модель двигателя: XUD9SD Расположение двигателя: Спереди, продольно Объем двигателя: 1900 см3 Мощность: 75 л.с. При оборотах: 4600 Система питания: Дизель Наличие турбонаддува: Турбонаддув Расположение цилиндров: Рядный Количество цилиндров: 4 Количество клапанов на цилиндр: 2 Топливо: дизельное топливо

Трансмиссия Кол-во передач (мех коробка ): 5

Подвеска Тип передней подвески: Поперечный рычаг Тип задней подвески: Винтовая пружина

Тормозная система Передние тормоза: Дисковые Задние тормоза: Барабанные

Эксплуатационные показатели Максимальная скорость: 132 км/час Время разгона (0-100 км/ч): 22с Расход топлива в городе: 11.7 л/100 км Расход топлива на шоссе: 7.6 л/100 км

Расход топлива Смешанный цикл: 9.8 л/100 км Объем топливного бака: 42 л Снаряженная масса автомобиля: 1210 кг

Размер шин: 175/80 R16

Ценовая политика

На Нива 21214 цена в зависимости от салона и дилера, составляет порядка 370-380 тысяч рублей – это комплектация «Стандарт». При заказе дополнительных опций она может немного вырасти.

Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические. По этой причине мы вынуждены временно заблокировать доступ к сайту.

Чтобы продолжить, пожалуйста, введите символы с картинки в поле ввода и нажмите «Отправить».

В вашем браузере отключены файлы cookies

. Мы не сможем запомнить вас и правильно идентифицировать в дальнейшем. Чтобы включить cookies, воспользуйтесь советами на этой странице.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Задуман двигатель ВАЗ 21214 в качестве первого инжекторного мотора для отечественного внедорожника. Нива не пользовалась особой популярностью в СССР, зато экспортировалась в Азию, Великобританию, Европу, Латинскую Америку и США. За время выпуска с 1994 года было несколько доработок и модификаций ДВС от Евро-0 до Евро-5 (экспорт).

Технические характеристики и габариты НИВА 21213; 21214; 2131

ВАЗ-21213 и его модификации – легковые автомобили повышенной проходимости.

Все колеса – постоянно ведущие (неотключаемый полный привод), есть режим блокировки межосевого дифференциала.

Кузов – несущий, цельнометаллический, сварной.

Двигатель – четырехцилиндровый, рядный, бензиновый, четырехтактный; расположение – переднее, продольное.

На ВАЗ-21213 устанавливается карбюраторный двигатель мод. 21213 рабочим объемом 1,7 л, на ВАЗ-21214 – двигатель 21214 того же объема с распределенным впрыском топлива. (Ранее на автомобили ВАЗ-21214 устанавливался двигатель 21214 с центральным впрыском топлива и микропроцессорной системой зажигания).

ВАЗ-21215 (поставляется на экспорт) оснащен дизельным двигателем XUD-9SD рабочим объемом 1,9 л концерна «Пежо-Ситроен».

Бензиновый двигатель с центральным впрыском и дизельный в России практически не встречаются и в настоящем руководстве не описаны.

На автомобилях ВАЗ-21214 установлена система снижения токсичности с трехкомпонентным нейтрализатором.

Во избежание выхода из строя нейтрализатора и кислородного датчика запрещается эксплуатация этих автомобилей на этилированном бензине.

ПараметрыВАЗ-21213ВАЗ-21214**
ТипЧетырехтактный бензиновыйЧетырехтактный бензиновый
Число и расположение цилиндров4, в ряд4, в ряд
Порядок работы цилиндров1-3-4-21-3-4-2
Диаметр цилиндра и ход поршня, мм82х8082х80
Рабочий объем, л1,691,69
Степень сжатия9,39,3
Номинальная мощность по ГОСТ 14846–81 (нетто), кВт (л.с.)58,0 (78,9)59,5 (80,9)
Частота вращения коленчатого вала при номинальной мощности, мин –152005200
Максимальный крутящий момент, Н.м (кгс.м) по ГОСТ 14846–81 (нетто)127 (12,9)127,5 (13,0)
Частота вращения коленчатого вала при максимальном крутящем моменте, мин –130004000
Минимальная частота вращения коленчатого вала на режиме холостого хода, мин –1750–800820–880
Система питанияС карбюраторомРаспределенный впрыск
ТопливоБензин с октановым числом 92–95Неэтилированный бензин с октановым числом 92–95
ЗажиганиеБесконтактнаяМикропроцессорная
Начальный угол опережения зажигания, градус1±1°Регулировке не подлежит

Подвеска, ходовая часть

Передняя подвескаНезависимая, на поперечных рычагах, с цилиндрическими пружинами, с телескопическими гидравлическими амортизаторами и стабилизатором поперечной устойчивости
Задняя подвескаЗависимая (жесткая балка), на четырех продольных и одном поперечном рычагах, с цилиндрическими пружинами и телескопическими гидравлическими амортизаторами
Колеса:Дисковые штампованные или из легких сплавов
Размер обода127J-406 (5Jх16) или 51/2Jх16 (только для колес из легких сплавов)
Вылет, ЕТ (расстояние от привалочной плоскости диска до середины обода), мм58 или 48–58 (только для колес из легких сплавов)
ШиныДиагональные или радиальные
Размер шин175-406 (6,95-16) – диагональные; 175/80R16 или 185/75R16 – радиальные
Рулевой механизмГлобоидальный червяк с двухгребневым роликом
Передаточное число рулевого механизма16,4
Рулевой приводТрехзвенный: с одной средней и двумя боковыми разрезными тягами; с маятниковым рычагом
Рабочая тормозная системаГидравлическая, с вакуумным усилителем, двухконтурная
Передний тормозДисковый, невентилируемый, с подвижным суппортом, трехпоршневой
Задний тормозБарабанный, с автоматической регулировкой зазора между колодками и барабаном
Стояночный тормозС тросовым приводом на колодки заднего тормоза
Схема электрооборудованияОднопроводная; отрицательные выводы источников питания и потребителей соединены с «массой» – кузовом и силовым агрегатом
Номинальное напряжение, В12
АккумуляторЕмкостью 55 А.ч при 20-часовом режиме разряда
ГенераторПеременного тока со встроенным выпрямителем и регулятором напряжения, максимальный ток отдачи 55 А при частоте вращения ротора 5000 мин -1
СтартерПостоянного тока, с электромагнитным тяговым реле и муфтой свободного хода. Мощность 1,3 кВт


Не надо забывать, что прогресс идет вперед и некоторые данные указанные в этой статье могли устареть, притерпеть изменения или стать просто неактуальными.
Дата: Вторник, 22 Марта 2016

Характеристики мотора 21214

Считается, что основой ДВС 21214 стала предыдущая версия 21213. По факту, ¾ деталей в двигателе

  • изменилась схема двигателя — инжектор вместо карбюратора;
  • появилось дополнительное навесное оборудование – датчик ДПКВ, ДХХ, контроллер Бош МР 7.0;
  • коленвал с длинным радиусом кривошипа 40 мм, не используемый в прежних моторах АвтоВАЗ;
  • ГБЦ с отверстиями для датчика фаз и шпилек ресивера, гидроопорами рычагов клапанов взамен регулировочных болтов.

Поскольку базовая модель гнет клапана, не избежал этой участи и мотор 21214, поэтому в мануал внесено не только описание движков, но и регламент обслуживания, чтобы обеспечить хотя бы тот минимально заявленный ресурс 80000 км пробега, который обещан представителями производителя.

Конструкция силового привода 21214 обеспечивает ему следующие технические характеристики:

ИзготовительАвтоВАЗ
Марка ДВС21214
Годы производства1994 – …
Объем1690 см 3 (1,7 л)
Мощность59,5 кВт (81 л. с.)
Момент крутящий127,5 Нм (на 4000 об/мин)
Вес122 кг
Степень сжатия9,3
Питаниеинжектор
Тип моторарядный
Впрыскраспределенный с электронным управлением
Зажиганиемодульное
Число цилиндров4
Местонахождение первого цилиндраТВЕ
Число клапанов на каждом цилиндре2
Материал ГБЦсплав алюминиевый
Впускной коллектордюралевый
Выпускной коллекторлитой чугунный или сварной из стали
Распредвалоригинальный профиль кулачков
Материал блока цилиндровчугун
Диаметр цилиндра82 мм
Поршниот 21213
Коленвалот 21213
Ход поршня80 мм
ГорючееАИ-92
Нормативы экологииЕвро-2/3
Расход топливатрасса – 8,3 л/100 км

смешанный цикл 10,5 л/100 км

город – 11,5 л/100 км

реальный 160000 км

маховик – 62 – 87 Нм

болт сцепления – 19 – 30 Нм

крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный)

головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

С появлением гидокомпенсаторов теплового клапанного зазора рекомендовано применение исключительно высококачественного масла в моторе.

Особенности конструкции ВАЗ 21213

Появление в арсенале инженеров АвтоВАЗа поршней диаметром 82 мм позволило наконец приступить к созданию более мощного двигателя для Нивы. За основу был взят 1.6-литровый мотор 2121, но с меньшей высотой блока. Увеличение диаметра цилиндров на 3 мм дало прирост рабочего объема на 100 кубиков и крутящего момента на 10 Нм.

Из остальных нововведений отметим:

  • карбюратор типа Солекс наконец заменил устаревший Озон;
  • появилась современная бесконтактная система зажигания;
  • оригинальные поршни с частью камеры сгорания в днище;
  • новый коленчатый вал с восемью противовесами;
  • система охлаждения с алюминиевым радиатором вместо латунного.

С помощью несложных переделок можно нарастить объем до 1.8 литра.

Компактный внедорожник Шевроле Нива выпускается с 2002 года на мощностях совместного предприятия GM-АВТОВАЗ в городе Тольятти. За все время своего существования автомобиль с технической точки зрения практически не изменился. В основе модели лежит платформа ВАЗ-2123, предполагающая наличие независимой 2-рычажной подвески спереди и неразрезного моста сзади.

Chevrolet Niva – настоящий внедорожник с «честным» полным приводом, который реализован с помощью раздаточной коробки, распределяющей момент между передней и задней осями в пропорции 50/50. Понижающий ряд, механизм межосевой блокировки и хорошая геометрия кузова значительно повышают возможности автомобиля в условиях бездорожья. Не менее комфортно машина себя чувствует в плотной городской среде, где в плюс играют компактные размеры кузова – 4048х1770х1652 мм.

Особенности конструкции

Изначально двигатель 21214 разрабатывался под распределенный впрыск, то есть под инжектор. Планировалось обеспечить стандарт экологичности, что и было выполнено с успехом – в процессе доработки ДВС имели Евро-2 – Евро-4, а для экспортных вариантов Нивы и Надежды, даже Евро-5.

Главной особенностью 21214 стала заводская форсировка:

  • инжектор вместо карбюратора;
  • доработанная головка блока цилиндров (гидротолкатели);

В свою очередь это потребовало улучшения прочих конструкций:

  • увеличились объемы моторного масла, звездочка насоса стала иметь 30 зубьев для повышения его производительности;
  • двухрядная цепь заменена роликовой однорядной модификацией, чтобы приводить в действие навесное оборудование и распредвал ГРМ;
  • кулачки распредвала изменили форму.

Модернизирована система натяжения цепи:

  • пружина создает предварительную натяжку при выключенном моторе;
  • после запуска в системе создается давление, натяжку регулирует гидравлика.

Производителем обеспечен дополнительный тюнинг своими руками за счет заложенного в конструкцию потенциала +50 л. с. Не вызывает проблем капремонт простейшей конструкции ДВС, в том числе, в гараже собственными силами.

На топливной рампе вначале устанавливались форсунки Бош 0280158110, затем Siemens VAZ 20734 желтого цвета. Зажигание имеет модульную конструкцию с контроллерами Бош МР 7.9.7 и Январь 7.2. попарно-параллельный впрыск обеспечивает Евро-2, фазированный впрыск – Евро-3.

Технические характеристики Нива 2121

Модификации21213 1.721214 1.7 i21217 1.6
Двигатель
Расположение двигателяСпереди продольно
Объем двигателя1690 см31569 см3
Количество цилиндров / Клапанов на цилиндр4 / 2
Ход поршня82 мм79 мм
Диаметр цилиндра80
Cтепень сжатия9.38.5
Система питанияКарбюраторРаспределенный впрыскКарбюратор
Мощность (л.с / об. мин)79 / 540081 / 500073 / 5400
Крутящий момент (Нм / об.мин)130 / 3400128 / 4000114 / 3400
Тип топливаАИ-92АИ-95АИ-92
Трансмиссия
Колесная формула / ведущие колеса4Х4 / постоянный полный привод
Коробка передачмеханическая
Число передач5
Передачи РК1 высшая, 1 низшая
Рулевое управление
ТипЧервячный редуктор
Усилитель
Тормозная система
Передние тормозаДисковые
Задние тормозаБарабанные
Подвеска
Тип передней подвескиВинтовая пружина
Тип задней подвескиВинтовая пружина
Кузов
Тип кузова / количество дверейУниверсал / 3
Кол-во посадочных мест5
Длина3720 мм
Ширина1680 мм
Высота1640 мм
Колесная база2200 мм
Колея передних колес, мм1430 мм
Колея задних колес, мм1400 мм
Клиренс220 мм
Объем багажника265 / 980
Снаряженная масса1210
Допустимая масса1610
Эксплуатационные характеристики
Время разгона до 100 км / ч19 с17 c23 c
Максимальная скорость137 км / ч132 км / ч
Размер шинR16 175 / 80
Расход топлива городской цикл (л / 100 км)9,710,611
Расход топлива загородный цикл (л / 100 км)8,38,6
Объем бака43

В каких авто использовался?

Применялся мотор 21214 для комплектации нескольких машин производителя АвтоВАЗ:

  • Лада Нива 4х4 (ВАЗ-21214) – внедорожник трехдверный;
  • Лада 4х4 М – модернизированная версия с ГУР и АБС;
  • Лада 4х4 5D (ВАЗ-213100) – удлиненная модификация пятидверного внедорожника;
  • «Скорая помощь» (ВАЗ-213145) – Евро-2/3 малыми сериями;
  • Лада Надежда (ВАЗ-2120) – семиместный полноприводный минивэн.

На семиместный минивэн Ларгус руководство его ставить не посчитало нужным. Зато во всех модификациях Нивы 3-х и 5-и дверной (Бронто, Кедр, Пикап, Река, Бысь и бронемобиль инкассации) он присутствовал.

ВАЗ «Нива» 21213: технические характеристики

Изначально автомобиль оборудовался 4-цилиндровым карбюраторным двигателем объемом в 1.6 литра. Далее шли новые модификации, в результате чего линейку силовых установок пополнил 1.3-литровый мотор, однако особой популярностью у автолюбителей он не пользовался.

Что же касается коробки передач, «Нива» оснащалась четырехступенчатой механической КПП с синхронизаторами на передаче переднего хода. Немного позже внедорожник стал укомплектовываться более продвинутой трансмиссией – на 5 ступеней. Не стоит забывать и про раздаточную коробку, которая позволяла внедорожнику преодолеть любое бездорожье. Двухступенчатая «раздатка» с межосевым дифференциалом имела принудительную блокировку. Карданная передача состояла из карданных валов заднего и переднего мостов, а также промежуточного вала.

Подвеска тоже имела свои технические особенности. Передняя была независимой, на поперечных качающихся рычагах с гидравлическими амортизаторами, пружинами и стабилизатором устойчивости, который предотвращал опрокидывание автомобиля на поворотах. Задняя подвеска – зависимая, с цилиндрическими пружинами, одной поперечной штангой и четырьмя продольными. Как и передняя, оснащалась несколькими гидравлическими амортизаторами.

Модификации

С 1994 года изготовителем несколько раз производилась корректировка параметров мотора 21214:

  • 21214-10 (2002 год) – Евро-0, первая версия имела центральный впрыск бензина;
  • 21214-20 (2006 год) – Евро-2 контроллер Бош МР 7.0, попарно-переменный впрыск;
  • 21214-30 (2008 год) – Евро-3, без усилителя руля;
  • 21214-41 (2011 год) – Евро-4 для РФ и Евро-5 для экспорта, ГУР, сварной коллектор;
  • 21214-22 – Евро-2, появились гидроопоры клапанных рычагов;
  • 21214-31 – Евро-3, сварной стальной коллектор, насос ГУР;
  • 21214-32 – Евро-3, ГУР, коллектор чугунный, маховик под 215 мм диаметр сцепления;
  • 21214-33 – Евро-3, литой чугунный коллектор, гидроусилитель;
  • 21214-34 – Евро-3, коллектор литой без ГУРа.

Во всех версиях с завода стояли гидроопоры INA, за исключением варианта 21214-41, комплектовавшегося гидроопорами ЯЗТА.

Модификация 21214-28 имела объем 1,8 л за счет большего хода поршней 84 мм. Мощность ДВС достигала 92 л. с., а крутящий момент 159 Нм. Всего было выпущено чуть больше 69 моторов того типа.

Двигатель Шевроле Нива 1.7 ВАЗ-2123

Под капот автомобиля с момента начала производства устанавливается 1.7-литровый двигатель ВАЗ-2123. Агрегат представляет собой вариацию мотора ВАЗ-21214, адаптированную специально под Chevrolet Niva. Двигатель оснащается блоком цилиндров из высокопрочного чугуна, ГРМ с верхним расположением распредвала и цепным приводом (однорядная цепь с натяжителем), системой распределенного впрыска, клапанным механизмом с гидрокомпенсаторами (не требуется регулировка зазоров в клапанах). Диаметр цилиндров составляет 82 мм, ход поршня – 80 мм, степень сжатия – 9.3. Максимально отдаваемая мощность мотора не превышает 80 л.с., пиковый крутящий момент равен 127.5 Нм (при 4000 об/мин).

Вазовский двигатель Шевроле Нива не отличается высокой надежностью. К его минусам относят высокий уровень шума и вибраций, большой расход топлива, склонность к жору масла, небольшой ресурс (на практике – не более 150-200 тыс. км). Повысить экономичность силового агрегата удалось путем модернизации, проведенной в 2015 году. В результате обновления не только уменьшился топливный аппетит (на 2-4%), но и сократилось количество вредных выбросов. Это позволило двигателю ВАЗ-2123 вписаться в нормы Евро-5. Средний расход топлива Шевроле Нива 1.7 теперь составляет 10.2 литра на 100 км (в городе – 13.2 литра, на трассе – 8.4 литра).

Характеристики двигателя 1.7 ВАЗ-2123 Шевроле Нива:

Параметр1.7 80 л.с.
Код двигателяВАЗ-2123
Материал блока цилиндровчугун
Тип двигателябензиновый
Система питанияраспределенный впрыск с электронным управлением
ГРМSOHC
Число цилиндров4
Расположение цилиндроврядное
Количество клапанов8
Диаметр цилиндра, мм82
Ход поршня, мм80
Степень сжатия9.3:1
Порядок работы цилиндров1-3-4-2
Рабочий объем, куб. см.1690
Мощность, л.с. (при об/мин)80 (5000)
Крутящий момент, Н*м (при об/мин)127.5 (4000)
Вес, кг122
Ресурс (на практике), тыс. км150-200

Техобслуживание

Производитель АвтоВАЗ рекомендует обслуживать двигатель 21214 собственными силами или на СТО по следующему графику:

  • масло и фильтр обновляется ежегодно либо после 7,5 – 10 тысяч пробега;
  • цепь обладает высоким ресурсом 200 тысяч, но контролируется на растяжение/натяжение регулярно;
  • топливный и воздушный фильтр приходит в негодность после 20 – 30 тысяч пробега;
  • свечей и АКБ обычно хватает на 60 – 70 тысяч км;
  • салонный фильтр рекомендуется обновлять ежегодно, независимо от пробега машины.

Изначально устройство ДВС было проще, зато приходилось периодически регулировать сбивающиеся настройки тепловых зазоров клапанов. Затем модернизация добавила в конструкцию ГРМ гидротолкатели, избавив пользователя от этой операции и ежемесячных расходов.

http://www.vazbook.ru/Niva/2121/main/system/ustroystvo-podveski-avtomobilya
http://auto.kombat.com.ua/ustrojstvo-perednej-podveski-vaz-21213-lada-niva-vaz-21214-lada-4h4-konstrukcziya-pruzhiny/
http://iga-motor.ru/avtomobili/vaz-21214-tehnicheskie-harakteristiki.html

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Похожее

Ремонт своими руками дэу нексия

Ремонт своими руками дэу нексия Ремонт Daewoo Nexia своими руками Сайт etlib.ru предоставляет доступ к обширному каталогу материалов, который делает ремонт Дэу Нексия своими руками доступным каждому. Здесь имеются различные видео, фотоотчеты, инструкции и советы по обслуживанию, ремонту и эксплуатации Дэу Нексия. Информация постоянно дополняется и умножается, представляя таким образом лучшую альтернативу руководства по ремонту […]

Ремонт и замена chery amulet своими руками

Ремонт и замена chery amulet своими руками Ремонт Чери Амулет своими руками Компания Chery изрядно удивила автомобилистов в начале 2000х годов, когда на дорогах стали появляться автомобили, копирующие внешность Seat Toledo, но с характерным китайским акцентом. Так компания впервые появилась на автомобильном рынке стран СНГ. До 99го года они не могли получить лицензию на продажу, […]
