ЗАМЕНА ПЕРЕДНИХ СТОЕК ЛАДА КАЛИНА СВОИМИ РУКАМИ

Здравствуйте, читатели блога Rtiivaz.ru. Сегодня мы будем рассматривать переднюю амортизаторную стойку автомобиля Лада Калина. Опишем, как определить неисправности и в каком порядке произвести замену передней стойки Калины своими руками.
В блоге, ранее я уже опубликовывал статью о подвеске автомобиля. Там была такая глава «ПОДВЕСКА ТИПА МАКФЕРСОН». В ней было сказано, что основным элементом такого типа подвески является амортизационная стойка, также называемая качающая свеча. В качестве напоминания о статье привожу ссылку на эту статью тут.

Вот теперь пришло время рассмотреть более подробно устройство стойки передней на Ладе Калина. Ниже приведено схематическое изображение передней стойки Калины в сборе.


Смотрите внимательно подробный чертеж стойки передней Лады Калина, чтобы было более понятно расположение деталей. Из чертежа видно, что в состав стойки передней на Калине входит амортизатор, винтовая коническая пружина, буфер хода сжатия, изготовленный из пенополиуретанового материала и верхняя опора, которая крепится к чашке брызговика тремя самоконтрящимися гайками.

Амортизатор Калины нижней частью крепится к поворотному кулаку двумя болтами. Верхний, из которых эксцентриковый. С его помощью регулируется развал передней оси.

Конструкция верхней опоры Калины отличается от предыдущих моделей ВАЗ 2108, 2110. В опоре Калины вместо запрессованного упорного подшипника находится стальная втулка, вваренная в резиновый массив самой опоры, имея тем самым как бы одно целое с опорой.

Опорный подшипник VBF Лады Калины (1118-2902840ЛВ)

В Калине применяется опорный шариковый подшипник, имеющий больший диаметр и другую конструкцию по сравнению с другими типами амортизационных стоек передних. Расположен упорный подшипник между верхней опорой и пружиной. Под весом автомобиля он постоянно находится в сжатом положении, вследствие чего устраняются все зазоры и стуки.

Резиновые проставки под пружины Лады Калины (ВАЗ 1118-2902723-01)

Под ним находится металлическая чашка и проставка под пружины, изготовленная из толстого резинового массива, она установлена, чтобы не было контакта между металлом пружины и чашки. Резиновая подушка не дает появляться стукам от соприкосновения двух металлических деталей.

Выбор амортизаторов для Калины


Спортивная пара амортизаторов

Сегодня на автомобиль Лада Калина ставится три типа стоек.

  1. Стойки СААЗ — вариант, предложенный заводом. Плюсом является недорогая цена, простая установка. Но минусов больше: плохая управляемость и слабая динамика авто на сложной дороге.
  2. Стойки «Каяба» — деталь, произведенная по японской технологии. Она отличается лучшим качеством, долговечностью. Поставив «Каябу», вы сразу же увидите положительный результат: машина станет двигаться тише и мягче. Но есть одна загвоздка: сегодня эти стойки производят по лицензии и китайские фирмы, но их качество разительно отличатся от японских. Не попасть впросак трудно.
  3. Стойки «Асоми» — изготавливаются отечественной компанией, предлагается как для автомобилей Газ, так и для вазовских моделей, в том числе ставятся на Калину. Все здесь хорошо, но нужно учесть, что гарантия сроком на год дается только если автовладелец будет ремонтировать автомобиль на указанных в договоре станциях техобслуживания.

Можно купить стойки SS20. Деталь отлично держит дорогу, исключает возникновение шума, стуков и ударов. Движение становится комфортным, безопасным, легким.

Как видно, заводскую комплектацию Лады приходится дорабатывать. Тюнинг подвески, модернизация силовых агрегатов, переработка внешней части… Но зато, проделав такую непростую работу, вы получите отличную машину, вполне подходящую для и российских дорог.

ПРИЗНАКИ НЕИСПРАВНОСТЕЙ СТОЙКИ ПЕРЕДНЕЙ

  1. Появление стуков при движении по неровностям в районе стойки. Это бывает, тогда когда упорный подшипник рассыпался и не выполняет свою функцию должным образом. Также такое бывает, если лопнула винтовая пружина.
  2. При наезде на препятствие автомобиль качается некоторое время из-за того что сам амортизатор не гасит колебания.
  3. При визуальном осмотре, если вы увидите что стойка мокрая на сухой дороге, это значит, передней амортизатор потерял свою герметичность. Масло из него вытекает наружу.

ЗАМЕНА СТОЕК НА КАЛИНЕ ВАЗ 1117, 1118, 1119

Видео: Итак: По какой либо из вышеперечисленных причин, выяснилось, что амортизатор на Калине надо менять! Первое что надо для замены стоек на Калине ваз 1117, 1117, 1119 это подготовить необходимые инструменты…

  1. Гаечные ключи на 17, 19 и 22, желательно накидные. Накидными ключами легче срывать застарелую резьбу. Можно конечно применить торцовые головки с аналогичными параметрами.
  2. Монтажка и молоток, с их помощью легче будет отделять нижнюю часть амортизатора от поворотного кулака.
  3. Баллонный ключ, для снятия и установки колеса.
  4. Плоскогубцы.
  5. Ключ гаечный рожковый, чтобы удерживать шток при откручивании верхней гайки.
  6. Головка торцевая на 13 с воротком, а лучше с трещоткой (с ней быстрее откручивать и закручивать гайки).
  7. Стяжки для пружин.

По-хорошему надо бы приготовить смазку WD-40, или что-то аналогичное, на случай если где, то резьба сильно прикипела и гайка или болт не откручивается. Также нужен домкрат лучше два или какой-то надежный упор, на случай если машина накренится и слетит с упора. Придется хорошо работать молотком и монтировкой, кузов будет качаться и поэтому для страховки нужна дополнительная опора.

Видео 2

Для того чтобы заменить хотя один из элементов, который входит в состав передней стойки Калины, нужно извлекать из своего посадочного места весь узел. Для этого открываем капот и ключом на 22 срываем верхнюю гайку опоры, при этом придерживая шток амортизатора ключом на 9. Откручивать гайку полностью пока не надо. Баллонным ключом также срываем гайки колёса и только после этого поднимаем машину домкратом. Сразу же надо подставить упор для страховки.

Теперь уже можно спокойно открутить колёсные гайки и снять колесо. Шланг тормозной прикреплён к стойке, поэтому его надо освободить с крепления, чтобы он не мешал, когда мы будем вынимать стойку. Вот теперь нам пригодится WD-40, надо обработать все болты и гайки, которые придётся откручивать. Главное надо побрызгать на нижние гайки и болты амортизатора, крепящие узел к поворотному кулаку.

Снимаем гайку рулевого наконечника и сильными ударами бьём по ушку, в которое вставлен шаровой палец наконечника, при этом вставив монтировку между рулевым наконечником и его креплением на стойке. Если есть специальный съёмник, можно выпрессовать палец с помощью него. Откручиваем две самоконтрящие гайки крепления амортизатора к поворотному рычагу. Для этого используем ключи на 17 и 19. Лучше использовать аналогичные головки и вороток.

Стук в передней подвеске Лада Калина

Многие автомобилисты боятся того дня, когда в подвеске, особенно в передней, появляются странные стуки в передней подвеске, которые нарастают с увеличением скорости. Конечно, есть смысл беспокоиться, но с тем же, подвеска автомобиля – это прочный и надежный узел, который явно выдержит еще несколько километров до СТО или гаража, где ее можно будет продиагностировать.

Существует четыре основные причины возникновения стуков и скрипов в передней подвеске Лада Калина. Из трех возможных причин возникновения стуков две из них можно самостоятельно устранить.

Так, первой причиной, по которой может возникать стук в подвеске – это качество дорожного покрытия. Да, подвески, даже самые идеальные и новые могут поскрипывать и стучать при плохой дороге, даже если этого не наблюдалось ранее. Для проверки этой теории стоит выехать на хорошо асфальтированную дорогу и проехать несколько сотен метров , если стука нет – с подвеской все хорошо, если нет, смотрим вторую причину.

Вторая причина возникновения стука, если он сопровождается вибрацией в руль, является неисправность рулевого управления, а точнее рулевой рейки или истончение тормозных дисков, если диски можно заменить самостоятельно, то в случае с управлением, если вы не механик 80 уровня, лучше не заигрывать и сразу привезти машину на станцию СТО.

Третья причина это потерявшие тонус пружины вследствие чего корпус машины практически бьется об подвеску. С этой проблемой не стоит бороться самостоятельно – лучше сразу отвезти машину на СТО или в сервисный центр, так как при самостоятельном ремонте может быть сильно задета стойка передней подвески.

Четвертой причиной является исхудавший сайлентблок, который предназначен для гашения вибраций и стуков при езде. Заменить сайлентблок можно самостоятельно, поэтапно замену сайлентблока в Лада Калина моно увидеть в следующем пункте.

Замена сайлентблоков передней подвески

Замена сайлентблоков передней подвески Лада Калина необходима спустя 15-17 000 км, иначе могут наблюдаться шумы и стуки при движении. В большинстве случаев, потеря его функций наблюдается после 15-17 000 км, стуки, появились в этот период километров, являются проблемой неисправных сайлентблоков.

Сайлентблок

Схема замены сайлентблока выглядит так:

  • Машина размещается над ямой или канавой для того, чтобы иметь возможность комфортно видеть всю подвеску. Движители фиксируются колесами, сам автомобиль ставим на ручник, далее стоит еще раз проверить, что машина неподвижна.
  • Домкратом следует приподнять автомобиль и снять колесо спереди.
  • После этого следует зафиксировать руками болты шаровой опоры, после чего снимаются ее крепления.;
  • Откручивается гайка СПУ, перед эти выбивается опора шарового типа в нижнюю часть, после этих манипуляций снимаются болты.
  • После снятия болтов, вытаскивается втулка, блокирующая рычаг. После вытаскивания втулки, вытаскивается рычаг.
  • На рычаге есть метки, которые указывают направление установки новых сайлентблоков, при монтировании новых блоков следует это учитывать.
  • Сайлентблоки нужно смазать в месте соприкосновения с рычагом. При помощи тисков или пассатижей следует поддавливать блоки до отпадания их.

Схема приблизительная и является ознакомительной для понимания того, сколько нужно произвести манипуляций для замены сайлентблоков.

Рассмотрим определенные проблемы, с которыми приходится сталкиваться владельцам автомобиля Лада Калина. А столкнуться с ними придется, так как долгожданная машина рано или поздно потребует ремонта. Очень быстро владелец авто становится покупателем запчастей.

Проехав некоторое расстояние, любой водитель начинает терять терпение из-за стука родных подвесок ССАЗ. Делая выбор между KAYABA или сс20, большинство останавливается на последнем варианте. Определившись с подвеской, необходимо подобрать детали, которые подойдут для замены, чтобы добиться надежной, комфортной и, самое главное, тихой работы подвески. Функционируют сс20 в сравнении с СААЗ намного лучше. На них не оказывает влияние сильный мороз, они выдерживают наши разбитые дороги. Стойки имеют некоторое сходство с иномарочными, но сс20 позволяем преодолевать колдобины в разы мягче.

Процесс замены

  1. Сорвать болты пока автомобиль стоит колёсами на земле.
  2. Вывесить переднюю часть автомобиля с помощью домкрата или подъёмника.

Вывешивать на колёса необходимо ТОЛЬКО ПОСЛЕ ТОГО как вы ослабили болты крепления колёс к ступице.

Вынимаем шплинт и откручиваем гайку наконечника.

Замена передних стоек, пружин, опор и подшипников

В прошлой статье я рассказывал о выборе комплектующих передней подвески для своей Калины. А здесь более подробно постараюсь описать всю процедуру замены данных деталей, начиная от стоек и пружин, и заканчивая опорами и их подшипниками. Сделать все это можно часа за три, если не будет особых проблем с заржавевшими гайками. Для выполнения этого ремонта нужны будут следующие инструменты:

  1. Ключ баллонный
  2. Молоток и монтировка
  3. Домкрат
  4. Рожковый ключ на 9 и накидной на 22 (для откручивания верхней гайки стойки и удержания штока)
  5. Накидные ключи на 17, 19 или аналогичные головки с воротком
  6. Плоскогубцы
  7. Головка на 13 торцевая с трещоткой или воротком
  8. Смазка проникающая
  9. Стяжки пружин

Необходимый инструмент для замены

  • Домкрат.
  • Противооткатные упоры.
  • Молоток.
  • Монтировка.
  • Накидной ключ на «22».
  • Торцевые головки на «13» «17», «19», либо накидные с такими же параметрами.
  • Рожковый ключ на «9».
  • Баллонный ключ.
  • Вороток.
  • Удлинитель воротка.
  • Плоскогубцы.
  • Смазка (WD-40 – прим.).
  • Стяжка для пружин.
  • Отвёртка.
  • Ветошь.

Если у вас вышел из строя только один амортизатор, менять вам придётся всё равно пару, так, что очередность выполнения работ не имеет значения.

Пошаговый порядок снятия амортизатора на Калине

  1. В первую очередь открываем капот и при помощи накидного ключа на «22» и рожкового на «9», зацепляем гайку крепления опоры к стойке и проворачиваем её. Когда крепление ослабнет, выкручивать до конца его не следует.
  2. Затем при помощи домкрата вывешиваем переднее колесо и снимаем его. Под задние колеса ставим противооткатные упоры.
  3. Убираем тормозной шланг из паза крепления на стойке и отводим его в сторону.

Шланги отмечены стрелками

Если сразу снять наконечник не получится, можно поддеть его монтировкой

Для выкручивания этих болтов пригодится пневмопистолет

Порядок демонтажа гаек не имеет значения

Так выглядит снятая стойка

На этом процедура снятия передней стойки закончена.

Пошаговый порядок сборки передней стойки

  1. На новую стойку первым делом надеваем отбойник и пыльник.

Новой стойке, комфортнее работать с новыми запчастями

Пружина стойки на своём посадочном месте

Новая стойка собрана и установлена

Проводим все точно такие же работы и с другой стороны автомобиля, так как процесс работ уже знаком, всё будет идти намного быстрее.

Признаки износа

Первыми признаками того, что передние стойки пора менять будут их так называемые «пропуски» на неровной дороге, характерный шум который они будут издавать и конечно же наличие подтёков масла на корпусе.

Подтёки на стойке свидетельствует о необходимости её замены

Снятие передней стойки Калины в сборе с опорой и пружиной

Если вы собрались менять хотя бы один из элементов передней подвески, описанных выше, то в любом случае необходимо полностью снимать весь модуль. Итак, первым делом необходимо открыть капот и немного ослабить верхнюю гайку крепления опоры к стойке. Для этого сначала накидываем ключ на 22 на гайку, и удерживая ключом на 9 шток от проворачивания, ослабляем крепление (достаточно сделать пару оборотов):

Затем поднять переднюю часть машины домкратом и снять колесо:

Сразу же после отведите тормозной шланг в сторону, предварительно вынув его из зацепления на стойке, как показано на фото ниже:

Дальше необходимо нанести проникающую смазку на все соединения, которые придется откручивать, в первую очередь на крепление стойки к поворотному кулаку:

После чего необходимо открутить гайку крепления рулевого наконечника к поворотному рычагу передней стойки и выбить наконечник оттуда(используя монтировку и молоток), или выпрессовать, используя съемник. В результате чего получается следующая картина:

Теперь можно приступать непосредственно к креплению стойки внизу, где следует отвернуть две гайки, используя ключи на 17 и 19 (идеальный вариант — головки с воротком):

Здесь могут возникнуть определенные трудности. Лично у меня с гайками было все нормально, а вот выбить болты потом не получалось очень долго. Пришлось стучать через деревянную проставку, затем бить по болту пробоем (аккуратно, не повредив резьбу), и только после сворачивания болта с обратной стороны огромным рычагом из двух воротков, получилось с ним справиться:

Как видите на фото выше, в одном отверстии находится тонкий болт — именно его я использовал в качестве «пробоя», чтобы выбить родные наружу. Теперь остается открутить три гайки крепления передних опор к кузову (стакану):

Последнюю гайку до конца не стоит откручивать, чтобы стойка держалась. А потом, когда вы ее разъединили с поворотным кулаком, можно отворачивать последнюю гайку и придерживая стойку другой рукой, опускать ее вниз:

Передние стойки SS20

Одним из главных достоинств передних стоек SS20 является то, что для сохранения гарантии нет необходимости устанавливать детали на СТО. Кроме того, они показывают хорошие показатели качества, надёжности и срока службы.

SS20 — довольно дорогие стойки, но что поделать – за качество приходится платить.

Из других достоинств стоек SS20 можно отметить:

  • Стабильную работу в диапазоне температур от -42 до +50°С.
  • Бесшумную работу при прохождении неровных участков.
  • Оригинальную маркировку, снижающую количество подделок.
  • Гарантию 2 года, вне зависимости от пробега.
  • Наличие усиленного крепления нижнего сайлентблока.

Минусами передних стоек SS20 является 10-15% брака деталей (по отзывам). После пробега в 1 000 км. начинают «течь», начинают «пробиваться» — это если брак!

Передние стойки 1119 и 1118 — в чём разница

Некоторых владельцев смущает вопрос: в чём разница между стойками с маркировкой 1118 и 1119? Сегодня ответ очевиден:

  1. На хетчбеках чаще всего устанавливаются бочокообразные пружины.
  2. Для седанов – конусообразные.

На нашем хэтчбеке стоит конусообразная пружина.

Разница заключается только в приваренных к стойке чашкам пружины. Детали являются взаимозаменяемыми и могут устанавливаться на автомобили любых типов кузова. Бочкообразные лучше держат боковые нагрузки.

Разборка модуля передней подвески Калины

Здесь первым делом нам понадобятся стяжки пружин, которые можно купить практически в любом автомагазине. Лично у меня они вот такие, на фотке внизу:

Надеваем их на витки пружины с обеих сторон и при помощи этих приспособлений производим их сжимание (равномерно производя это с обеих сторон по очереди, чтобы не было перекосов):

Когда вы увидите, что пружины достаточно стянута, и не упирается в опору стойки, можно откручивать верхнюю гайку:

Теперь можно вынимать опору вместе с подшипником, чашкой и резинкой. Я особо не церемонился и немного поспешил — в итоге, пришлось потом собирать старый подшипник. Но повторюсь — снимать лучше всю эту конструкцию в сборе, а не так, как у меня на фото ниже:

После чего можно вынимать пружину:

И остается снять со штока амортизаторной стойки пыльник с отбойник, просто с небольшим усилием потянув за него вверх:

Процедура разборки полностью закончена и теперь можно приступать к сборе нового модуля передней подвески Калины.

ВАЖНО!

Примите эту информацию обязательной к исполнению! После того, как вы провели работы по установке новых передних стоек на Лада Калина, вам следует незамедлительно посетить станцию технического осмотра автомобиля, для проведения работ по развал-схождению автомобиля, так как во время работ все углы, установленные ранее были нарушены. Пренебрежение этому, может вызвать не только быстрый и неравномерный износ шин и механизмов, но и привести к дорожно-транспортному происшествию.

Если у вас вышел из строя только один амортизатор, менять вам придётся всё равно пару, так, что очередность выполнения работ не имеет значения.

Пошаговый порядок снятия амортизатора на Калине

О замене задних амортизаторов мы уже писали.

  1. В первую очередь открываем капот и при помощи накидного ключа на «22» и рожкового на «9», зацепляем гайку крепления опоры к стойке и проворачиваем её. Когда крепление ослабнет, выкручивать до конца его не следует.
  2. Затем при помощи домкрата вывешиваем переднее колесо и снимаем его. Под задние колеса ставим противооткатные упоры.
  3. Убираем тормозной шланг из паза крепления на стойке и отводим его в сторону.

Инструкция по установке новых пружин, стоек, опорных подшипников и самих опор

На новую стойку одеваем первым делом отбойник вместе с пыльником:

Затем стягиваем новые пружины до необходимого момента и одеваем на стойку. Важно, чтобы крайний нижний виток попал ровно в углубление на стойке, так сказать, в свое родное место:

Когда пружина достаточно сжата, приступаем к опорам и подшипникам. Берем новую опору, переворачиваем ее и вставляем опорный подшипник. Обычно на подшипнике наносится метка «ВЕРХ», означающая, что этой стороной нужно вставлять его в опору:

Сверху опорного подшипника одеваем чашку, как показано на картинке:

И поверх этого блина ставим резинку:

Теперь всю эту конструкцию аккуратно одеваем на шток стойки и закручиваем гайку, удерживая шток от проворачивания. Важно, чтобы верхний виток при окончательной установке лег ровно по кругу резинки, чтобы не было никаких перекосов. В итоге, весь модуль передней подвески SS20 выглядит следующим образом:

Затем снимаем стяжк, также проконтролировав равномерность посадки пружины снизу и сверху, и можно приступать к замене. Если вы ставите проставки, то на них, как и на опорах есть стрелка, которая должна быть направлена веред по ходу движения автомобиля. Надеваем ее на шпильки опоры и производим установку модуля на автомобиль:

Также вставляем стойку обратно к верху стакана и сразу наживляем гайки. Ну а дальше придется немного попотеть, чтобы попасть попасть поворотным кулаком в место крепления стойки. Для этого я надавливал ногой на тормозной диск с большим усилием, направляя его вниз, а рукой пытался совместить все это дело. Не сразу все получилось, но после 10 минут стараний все получилось и стойка была установлена на автомобиль.

Со второй стороной производим те же самые операции и с ней все получается уже гораздо быстрее, так как руки уже набиты!

Пока ни слова о впечатлениях от новой подвески, об этом я напишу завтра более детальную статью.

Пошаговая замена передних стоек Лада Калина

1. Первоначально демонтируем колесо.

2. Вынимаем шплинт на рулевом наконечнике который приходит к амортизатору. Шплинт не дает гайке раскрутиться.

Шплинт достаем плоскогубцами.

3. Головкой на девятнадцать выкручиваем гайку рулевого наконечника.

4. С помощью съемника выдавливаем палец рулевого наконечника.

5. Вынимаем из пластмассового фиксатора провод датчика АБС и тормозной шланг.

6. Выкручиваем 2 болта крепежа стойки к кулаку.

7. Еще стойка закреплена на трех болтах на тринадцать.

8. Далее нужно переставить со старой на новую стойку:

  • отбойник, пружину, опорный подшипник, опору

9. С помощью стяжек сжимаем пружину (на сервисе такая процедура делается на стенде).

10. Выкручиваем гайку на двадцать два и снимаем опору.

11. Осторожно ослабляем стяжки и демонтируем опорный подшипник, а также пружину с отбойником.

12. Прокачиваем вручную стойку, гоняем шток вверх-вниз 4-5 раз.

13. Монтируем отбойник и пружину на новую стойку.

14. Сжимаем пружину стяжками, надеваем опорный подшипник и саму опору. Далее фиксируем это гайкой на двадцать два.

15. Проверяем чтобы опора крутилась и ослабляем стяжки.

16. На опоре есть отметка, ставим стойку отметкой вперед.

17. Попадаем стойкой в крепления и заворачиваем 3 болта.


18. Прикручиваем стойку к поворотному кулаку двумя болтами. Чтобы при следующей замене болты хорошо открутились, их надо смазать.

19. Вставляем палец в сошку стойки и прикручиваем. Так же вставляем шплинт от самопроизвольного откручивания.

20. Закрепляем на стойку тормозной шланг и провод датчика АБС.

21. Монтируем колесо.

Стойки на обеих сторонах меняются по аналогии. После замены стоек нужно произвести процедуру развал-схождение.

Аналоги передних амортизаторов Лада Калина 1117, 1118, 1119

Оригинальные амортизаторы при замене передних стоек пользуются спросом, но всё чаще на российский рынок поставляются запчасти от других товаропроизводителей, которые не уступают, а в некоторых случаях и превосходят оригинальные изделия. Список наиболее популярных амортизаторов представлен в таблице.

Своими руками Лада Калина универсал — отзывы и Бортжурналы на DRIVE2

Основные данные о машине

Автомобиль выпускается с 2004 года, а в 2013 взяла старт новая модификация, представленная тремя кузовными вариантами – хэтчбеком, седаном и универсалом. Передняя ось оснащена классическим вариантом подвески «МакФерсон», на задней установлена балка со стабилизатором, пружинными и амортизирующими элементами. Мотор бензиновый, трех моделей. КПП устанавливается на пять скоростей.

Характерные неисправности

Ремонт Лада Калина – задача не очень сложная, следует только знать основные «болевые точки». Существенные проблемы случаются редко, а вот незначительных неисправностей довольно много. Сцепление не может похвастаться высоким уровнем надежности и достаточным запасом хода независимо от вида двигателя, отказывать начинает тысяч через сорок пробега. Основная проблема заключается в диске.


Рекомендуется отслеживать уровень масла – оно начинает протекать через прокладки либо горит на кольцах поршней. Приборная панель оснащена только аварийной лампой масляного давления, стрелочного индикатора нет. Постоянное горение лампы предупреждает, что может застучать коленчатый вал.

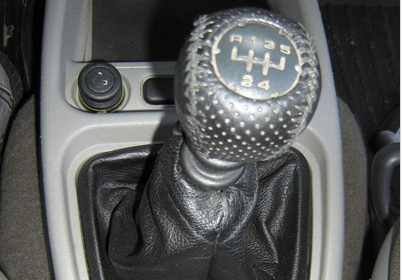

В КПП частенько слышатся повышенные шумы. От гудения избавиться трудно, порой ни смена подшипников не поможет, ни заправленное масло хорошего качества. Шум может присутствовать даже в новых машинах.

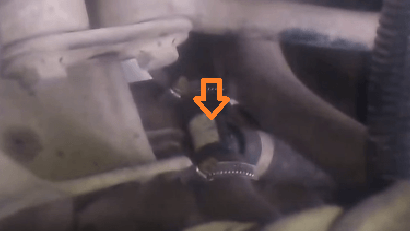

Термостат двигателя – еще одна проблема. Клапан его способен заклинить в любой момент.

Краткая история Lada Kalina

Разработка новинки началась еще в 1993-м году. Через пять лет после этого в рамках проекта модель получила название Lada Kalina, которое и используется по сей день. До того как в 2004-м году машина была отправлена в производство, прототипы различных типов кузова демонстрировались в 1999-м, 2000-м и 2001-м годах.

Типичные болезни Lada Kalina-1

Крупные поломки с машиной случаются нечасто, но различных неприятных мелочей хватает. Сцепление на автомобиле ВАЗ не отличается высокой надежностью и большим ресурсом в независимости от типа двигателя, и выйти из строя оно может на пробеге 40-50 тыс. км пробега. Основная причина поломки – развалившийся диск сцепления.

В двигателе необходимо постоянно следить за уровнем масла – оно может уходить через прокладки, угорать через поршневые кольца. На комбинации приборов установлена только аварийная лампа давления масла, стрелочного индикатора нет. Когда постоянно загорится индикатор, может быть уже поздно – застучит коленвал.

Известная болезнь всех вазовских коробок передач – повышенный гул. От шума коробки избавиться трудно, в некоторых случаях не помогает даже замена подшипников, заливка качественного трансмиссионного масла. Воют КПП и на новых машинах, поэтому АвтоВАЗ уже не однократно дорабатывал трансмиссию.

Еще, начиная с «восьмерок» и «девяток», проблемной деталью считался термостат в двигателе, причем, клапан в нем мог заклинить в любом положении. Неприятно, если двигатель не прогревается до нужной рабочей температуры, но когда мотор перегревается – это еще хуже.

В электрике на Ладе Калине-1 чаще всего возникают три основные проблемы:

  • в генераторе быстро «умирают» подшипники и диодный мост;
  • нередко выходит из строя модуль зажигания;
  • рвется тросик электростеклоподъемника водительской двери.

Если катушку зажигания пробивает, в двигателе перестают работать либо первый и четвертый, либо второй и третий цилиндры. Обрыв троса ЭСП происходит из-за того, что он соскакивает со своих направляющих.

Причина появления хруста наружных ШРУСов – недостаток смазки, экономные заводчане ее закладывают мало. В результате происходит интенсивный износ шарниров, и «гранату» приходится менять.

Обрыв ремня ГРМ – это всегда неприятно, но если на 8-клапанном 21114 можно поменять ременный привод и ехать дальше, то на моторах 11194 и 21126 от встречного удара с поршнями гнутся клапана, и ремонт обходится достаточно дорого. Произойти обрыв может также из-за заклинившего водяного насоса, поэтому, если помпа зашумела, ее необходимо срочно менять.

Что можно устранить своими силами?

Опытный водитель способен самостоятельно справиться со следующими проблемами:

  • поменять воздушный фильтр;
  • прокачать пробку воздуха из охладительной системы;
  • заменить насос подачи воды;
  • ликвидировать стук ручки КПП;
  • сменить модуль системы зажигания;
  • установить новый диодный мост генератора;
  • выполнить замену ШРУСА.

В любом виде ремонтных работ необходимо использовать хороший инструмент, спецоборудование, следовать инструкциям по эксплуатации транспортного средства.


Чаще всего отказывает модуль системы зажигания, диодный мост, подшипники, возникает обрыв троса подъемника стекол на водительской двери.
При искрении катушки зажигания перестают работать два из четырех цилиндров. Обрыв тросика подъемника стекла возможен из-за его переплетения с направляющими элементами.
Треск в шрусах появляется из-за слабой смазки, «гранаты» приходится менять в результате их значительного износа.

Лада Калина: ремонт своими руками

Lada Kalina-1 – машина достаточно простая, и многие поломки водитель может устранить самостоятельно. Например, не составит труда своими руками;

  • выгнать воздушную пробку из системы охлаждения;
  • устранить дребезг ручки КПП;
  • заменить воздушный фильтр двигателя;
  • поменять водяной насос;
  • произвести замену диодного моста в генераторе;
  • установить новый наружный ШРУС вместо хрустящего старого привода;
  • заменить модуль зажигания.

В Ладе Калине ремонт своими руками следует проводить согласно инструкции, пользоваться качественным автослесарным инструментом, при необходимости выполнять работу с помощью съемников и специального оборудования.

Основные неполадки и способы быстрого исправления


Часто требуется заменить фильтр и вместе с ним масло. Вы также можете сделать это своими руками. Лада Калина в этом плане мало чем отличается от других отечественных авто. Потребуется набор отверток и ключ-звездочка. Сначала необходимо поднять заглушку и скрутить болты. Решетку тоже нужно убрать, ведь фильтр находится под ней. Монтаж нового оборудования проводится в обратном порядке. После замены включите отопление – если запахи отсутствуют, то ремонт проведен правильно.

Читайте также: Как провести ремонт Лада Калина хэтчбек своими руками

Лада Калина не отличается сложностью в обслуживании, связанном с жидкостями. Так, можно самостоятельно заменить масло. Для этого нужен ключ на 17. Если объем мотора универсала 1.6 или 1.4, нужно чуть более 3 литров новой жидкости. Сверху откручиваем крышку для залива, а под кузовом – специальную пробку-заглушку с помощью ключа. Через это отверстие будет стекать отработанный раствор, поэтому заранее подставьте ведро. Демонтируется старый масляный фильтр и устанавливается новый, когда отработанная жидкость слилась, можно заливать масло, проверяя щупом уровень.

Простой ремонт также проводится самостоятельно, если Лада Калина не отвечает таким параметрам:

  • скрип в салоне и при езде – смазка дверей и диагностика двигателя;
  • слишком жесткая подвеска – замена или усовершенствование этой детали;
  • не удовлетворяет электроника, проблемы с термостатом – замена вышедшего из строя оборудования;
  • проблемы с задним ходом – диагностика тормозной и рулевой систем.

Многие автомобилисты признаются, что проблемы с этим транспортом возникают только после пройденных 100 тысяч километров. Не забывайте, что плановую диагностику лучше проводить каждый год, чтобы исключить серьезные проблемы.

Первое поколение Lada Kalina

Производство модели первого поколения продолжалось с 2004-го года и по 2013-й. Оно сопровождалось постепенным развитием автомобиля и улучшением его комплектации. С самого начала модель оснащалась 1,6 литровым 8-ми клапанным двигателем, но уже в 2007-м году ее заменил 16-и клапанный вариант с большей мощностью.

Периодически автомобили Lada Kalina изымались после обнаружения браков, однако это не помешало им занять 4-е место по популярности на территории производителя.Несмотря на обещания в существенной модернизации с 2011-го года постепенно прекращалось производство представителей первого поколения. Именно в нем АвтоВАЗ прекратил выпуск модели в кузове “седан”.

Второе поколение Lada Kalina

С 16 мая 2013-го года началось производство второго поколения. Автомобиль получил 2 варианта кузова: “хэтчбек” и “универсал”. Он полностью изменился внешне, улучшилась комплектация и появились новые варианты более мощных двигателей, соответствующих стандарту ЕВРО-4.

Самостоятельный ремонт: распространенные проблемы

Итак, не нужно иметь образование механика, чтобы провести некоторые простейшие работы своими руками. Важно при этом соблюдать правила техники безопасности. Всегда (в случае с новым автомобилем) при покупке Лады Калина к ней прилагается подробная инструкция, которая помогает разобраться с тонкостями процесса. Можно выделить следующие особенности выполнения своими руками:

  1. Нужно помнить, что Лада Калина выпускается с двумя разновидностями моторов и унифицированными агрегатами, поэтому приступая к ремонту, необходимо на 100% быть уверенным в модификации.
  2. Если проводится ремонт, связанный с топливной системой или мотором, нужно произвести вытяжку обработанных газов.
  3. Масло и другие жидкости доливают только согласно указанным в инструкции нормам, иначе потребуется замена фильтра.

Если вы собираетесь красить кузов, помните, что лучше это делать в проветриваемом помещении. Нужно также иметь распылитель краски, другое оборудование тут не подходит. Детали, которые не будут краситься, например, фары, нужно заклеить бумагой.

Замена наружного ШРУСа Lada Kalina

Поменять наружную «гранату» на «Калине» можно без подъемника или ямы, но автомобиль необходимо установить на ровную площадку. Замену производим следующим образом:

  • в первую очередь ослабляем и откручиваем гайку ступицы – когда колесо будет снято, стронуть с места ее будет проблематично;
  • ослабляем колесные гайки, поддомкрачиваем автомобиль, демонтируем колесо. Чтобы машина не покатилась, под задние колеса необходимо поставить упоры, а спереди рядом с домкратом для подстраховки под порог подложить опору (например, деревянный брус);
  • отворачиваем снизу болты шаровой опоры (2 шт.);
  • выдергиваем поворотный кулак на себя, освобождаем привод колеса;
  • с пыльника снимаем хомуты;
  • отводим пыльник ближе к коробке передач, через бронзовую или медную выколотку сбиваем наружный ШРУС;
  • устанавливаем на место новую деталь, набиваем смазку в шарнир, закрепляем на ШРУСе пыльник новыми хомутами;
  • производим сборку всех деталей.

Замена переднего подшипника ступица Лада Калина

Если вы во время движения вы слышите гул со стороны колеса, значит Вам пора обратить внимание на подшипник ступицы.

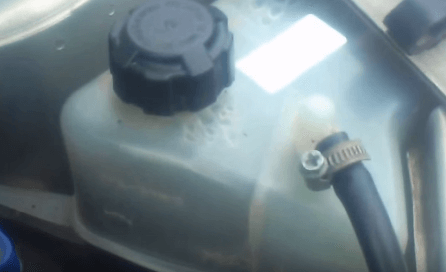

Выгоняем воздух из системы охлаждения

Система охлаждения может «завоздушить» по разным причинам, и в первую очередь печка в салоне перестает дуть теплым воздухом, поднимается высокая температура, тосол кипит. Если сжимать верхний и нижний патрубки радиатора, чувствуется, что они пустые, в них нет охлаждающей жидкости. Часто «завоздушивание» происходит после замены радиатора печки, и удалить из системы воздух порой очень сложно. Как вариант, можно установить на нижнем патрубке отопителя под капотом дополнительный тройник, а новый шланг вывести в расширительный бачок сверху, в нижний патрубок от бачка к нижнему радиаторному патрубку следует поставить заглушку.

Замена водяного насоса Lada Kalina

На 8-клапанном моторе ВАЗ-21114 в среднем ресурс водяного насоса составляет около 70-100 тыс. км пробега, и если он начал шуметь или подтекать, его необходимо заменить. Следует отметить, что на всех моделях 2108-15, Ладе Приоре и Калине с 8-клапанным ДВС помпа меняется по одному и тому же принципу.

Замену водяного насоса производится следующим образом:

  • сливаем тосол из системы охлаждения;
  • снимаем пластиковый кожух ремня ГРМ;
  • если ремень газораспределительного механизма менять не нужно, то шкив коленчатого вала не снимаем, соответственно, не нужно демонтировать и правое колесо;

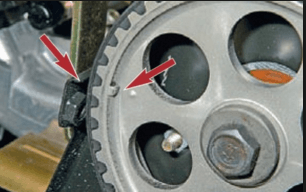

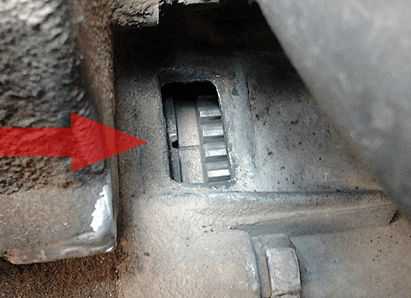

  • выставляем метку на распредшестерне – она должна совпадать с отливом на заднем кожухе ГРМ;
  • ослабляем натяжной ролик, снимаем ремень с распредшестерни;
  • откручиваем шестигранником три болта крепления помпы, вынимаем насос;
  • ставим на место новую помпу, накидываем ремень, производим натяжку натяжным роликом, проверяем совмещение меток, на коленвалу метка находится на маховике, под резиновой заглушкой корпуса КПП;
  • заливаем тосол, запускаем двигатель, проверяем, не течет ли тосол, и не шумит ли помпа. Если все в порядке, ставим на место кожух ГРМ.

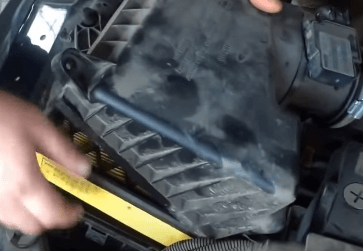

Замена воздушного фильтра

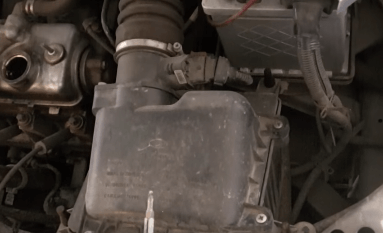

Заменить воздушный фильтр на Ладе Калине (двигатель 21114) очень просто, работу выполняем в следующем порядке:

  • отворачиваем четыре винта верхней крышки корпуса воздушного фильтра, для этого понадобится обычная крестовая отвертка;

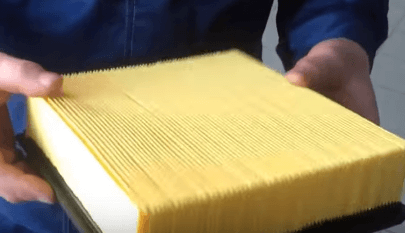

  • поднимаем верхнюю крышку, извлекаем фильтрующий элемент;
  • устанавливаем на место новый фильтр;
  • закручиваем четыре винта корпуса ВФ.

Замену фильтрующего элемента на Ладе Калине рекомендуется производить через каждые 30 тысяч километров пробега, но если автомобиль эксплуатируется в пыльной местности, следует менять фильтрующий элемент чаще.

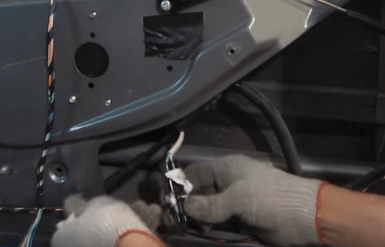

Замена электростеклоподъемника

Если на автомобиле Lada Kalina пришел в негодность тросик стеклоподъемника или сгорел моторчик, ЭСП необходимо поменять. Операцию по замене производим в следующем порядке:

  • демонтируем блок управления электростеклоподъемниками;

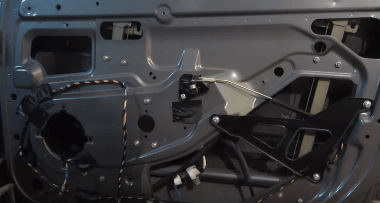

  • снимаем обшивку двери;
  • чтобы разъединить стеклоподъемник со стеклом, последнее должна быть поднято до конца вверх;
  • отворачиваем четыре болта, которыми крепится стекло к ЭСП (два в передней части и два в задней). Стекло держится на уплотнителях, но его также можно подстраховать, чтобы оно не опустилось вниз;

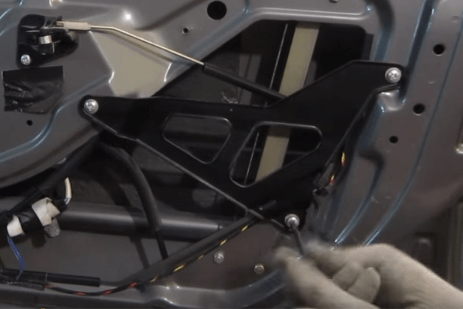

  • отворачиваем металлическую черную планку (три винта);
  • откручиваем одиннадцать крепежей стеклоподъемника (болты на 10), отсоединяем штекер питания от электромотора;

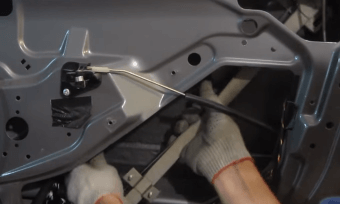

  • вынимать электростеклоподъемник начинаем с задней части, выводим сначала одну его половину;
  • затем достаем из полости двери переднюю часть вместе с мотором;

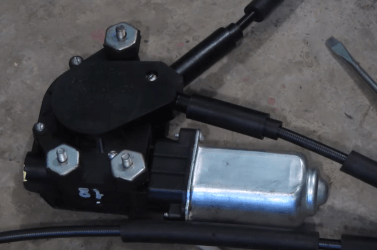

Сгоревший электромоторчик на подъемнике меняется легко. Для этого:

  • отворачиваем три шпильки на корпусе механизма, затем еще четыре винта;

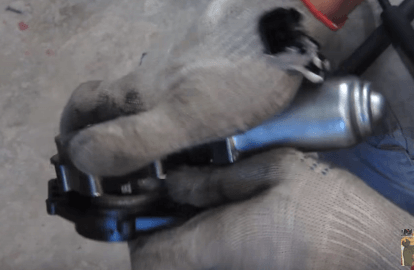

  • демонтируем мотор, придерживая катушку с тросом рукой, устанавливаем новую деталь;
  • монтируем стеклоподъемник в дверь, соединяем его с направляющими стекла, ставим на место обшивку.

Дребезг рычага КПП

Характерная болезнь Lada Kalina – дребезг в районе рычага переключения передач, особенно хорошо он слышен на оборотах двигателя около 3000. Причиной постороннего звука является втулка, которая немного толще, чем нужно, и поэтому в соединении создается зазор. Для устранения дефекта поступаем следующим образом:

  • снимаем кожух рукоятки, он крепится на защелках;
  • двумя ключами на 13 разворачиваем гайку с болтом;

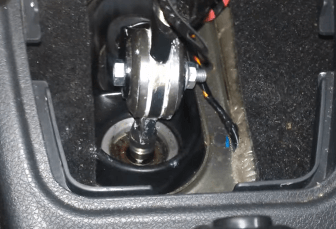

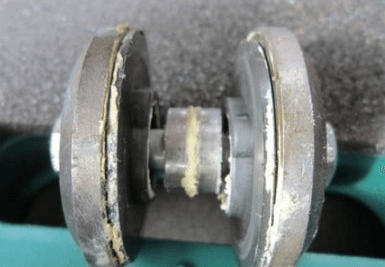

  • снимаем шайбы и втулки, конструкция выглядит таким образом;
  • чтобы исключить дребезг, втулку (та, что посередине) можно немного подточить по ширине, или промазать соединение герметиком;
  • выполнив действие, собираем все назад. Герметик помогает не всегда, а вот подтачивание втулки на 0,3 мм дает нужный эффект.

Замена сайлентблоков калина – Замена сайлентблоков передней подвески Лада Калина: видео, фото

Для выполнения работы потребуются:

— подставка под автомобиль;

— универсальный чашечный съемник.

Снятие

1. Подготавливаем автомобиль к выполнению работ.

2. Устанавливаем автомобиль на надежную подставку и снимаем заднее левое колесо.

3. Отсоединяем упругий рычаг регулятора давления от серьги.

4. Освобождаем левый трос стояночного тормоза из двух кронштейнов крепления троса к левому рычагу задней подвески.

5. Торцовым ключом на 19 мм отворачиваем гайку болта крепления рычага к кронштейну кузова, удерживая болт накидным ключом на 19 мм.

6. Вынимаем болт. Оттягиваем рычаг вниз (не натягивая тормозной шланг) и устанавливаем чашку съемника с наружной стороны, а специальную шайбу с внутренней стороны рычага.

7. Вращая гайку болта съемника, выпрессовываем сайлент-блок в чашку.

Сайлент-блок с одного края имеет упор, и поэтому выпрессовывать его следует только в сторону порога автомобиля.

Установка

1. Наносим мыльный раствор на цилиндрическую поверхность нового сайлент-блока.

2. Устанавливаем чашку съемника с внутренней стороны рычага.

3. Вращая гайку болта съемника, запрессовываем новый сайлентблок в рычаг до упора.

4. Устанавливаем рычаг в кронштейн кузова и фиксируем его болтом с гайкой, не затягивая ее.

Болт крепления рычага вставляется в кронштейн кузова со стороны порога автомобиля.

5. Вставляем в серьгу упругий рычаг регулятора давления и фиксируем его стопором.

6. Закрепляем в кронштейнах трос ручного тормоза.

7. Устанавливаем колесо и снимаем автомобиль с подставок.

8. Несколько раз нажимаем на заднюю часть автомобиля для самоустановки подвески.

9. Окончательно затягиваем гайку болта крепления рычага моментом 66,6-82,3 Н-м (6,8-8,4 кгс-м).

10. Сайлент-блок второго рычага заменяем аналогично.

Замена сайлентблоков на Лада Калина

опубликовано 16.04.2017

Сайлентблоки — резинометаллические шарниры в виде двух металлических втулок с резиновой вставкой между собой. Сами сайлентблоки соединяют элементы подвески, обеспечивая ее работоспособность, а резиновые вставки гасят вибрацию, которая появляется во время движения автомобиля. Таким образом, сайлентблоки предназначены для удержания колеса от продольного перемещения, а также сглаживания неровностей дороги, которые передаются на кузов во время движения автомобиля.

Конструктивные особенности задней подвески Лада Калина

Задняя подвеска автомобиля полунезависимая, выполнена на упругой балке с продольными рычагами, цилиндрическими пружинами и телескопическими амортизаторами двустороннего действия.

Балка задней подвески состоит из двух продольных рычагов, соединенных поперечиной U — образного сечения. Такое сечение обеспечивает соединителю (поперечине) большую жесткость на изгиб и меньшую — на кручение.

Соединитель позволяет рычагам перемещаться относительно друг друга в небольших пределах.

Рычаги выполнены из трубы переменного сечения, — это задает им необходимую жесткость,

К заднему концу каждого рычага приварены кронштейны для крепления амортизатора, щита заднего тормозного механизма и оси ступицы колеса.

Спереди рычаги балки закреплены болтами в съемных кронштейнах лонжеронов кузова.

Подвижность рычагов обеспечивается резинометаллическими шарнирами (сайлент-блоками), запрессованными в передние концы рычагов.

Нижняя проушина амортизатора крепится к кронштейну рычага балки. К кузову амортизатор прикреплен штоком с гайкой.

Эластичность верхнего и нижнего соединений амортизатора обеспечивают подушки штока и резинометаллическая втулка, запрессованная в проушину. Шток амортизатора закрыт гофрированным кожухом, защищающим его от грязи и влаги.

При пробоях подвески ход штока амортизатора отграничивается буфером хода сжатия, выполненным из эластичной пластмассы.

Пружина подвески своим нижним витком опирается на опорную чашку (стальную штампованную пластину, приваренную к корпусу амортизатора), а верхним — упирается в кузов через резиновую прокладку.

На фланце рычага балки установлена ось ступицы заднего колеса (она крепится четырьмя болтами).

Ступицу с запрессованным в нее двухрядным роликовым подшипником удерживает на оси специальная гайка. На гайке выполнен кольцевой буртик, который надежно стопорит гайку путем его замятия в проточку оси. Подшипник ступицы закрытого типа и не требует регулировки и смазки в процессе эксплуатации автомобиля.

Пружины задней подвески делятся на два класса: А — более жесткие, В — менее жесткие.

Пружины класса A маркируются коричневой краской, класса B — синей.

С правой и с левой стороны автомобиля должны устанавливаться пружины одного класса.

В передней и задней подвеске устанавливаются пружины одного класса.

В исключительных случаях допускается установка пружин класса B в задней подвеске, если в передней установлены пружины класса A.

Установка пружин класса A на заднюю подвеску не допускается, если в передней установлены пружины класса B.

Проверка состояния подвески

Оценить техническое состояние подвески можно во время движения автомобиля. При движении на небольшой скорости по неровной дороге подвеска должна работать без стуков, скрипов и других посторонних звуков. После переезда через препятствие автомобиль не должен раскачиваться.

Проверку подвески лучше совместить с проверкой состояния шин и подшипников ступиц колес. Односторонний износ протектора шины свидетельствует о деформации балки задней подвески.

1. Подготавливаем автомобиль к выполнению работы.

Проверять работоспособность амортизаторов лучше после продолжительной поездки, пока рабочая жидкость в амортизаторах не остыла.

2. Энергично раскачиваем заднюю часть кузова автомобиля в вертикальном направлении. Если по инерции кузов продолжает совершать колебания (более двух: вверх и вниз), после того как его перестали раскачивать, значит, неисправен один или оба амортизатора. Чтобы выявить неисправный амортизатор, повторяем проверку, прикладывая усилия сначала с одной стороны автомобиля, а затем с другой.

Такая проверка позволяет выявить только неисправные амортизаторы. Проверить эффективность гашения колебаний амортизаторами можно только на специальном стенде.

3. Осматриваем амортизаторы подвески — подтекание жидкости из амортизаторов не допускается.

Амортизаторы следует заменять парой, даже если второй амортизатор задней подвески исправен.

4. Визуально проверяем состояние резинометаллических шарниров крепления амортизаторов 1 и рычагов балки заднего моста 2.

Шарниры с односторонним выпучиванием резины, разрывами и трещинами заменяем.

5. Проверяем затяжку гаек крепления деталей подвески, при необходимости подтягиваем их.

Моменты затяжки резьбовых соединений задней подвески
Наименование узлов и деталейРезьбаМомент затяжки Нм (кгсм)
Болты крепления колесаМ12х1,2565,2—92,6 (6,7—9,5)
Гайка подшипника ступицы заднего колесаМ20х1,5186,3—225,6 (19,0—23,0)
Гайка болта нижнего крепления амортизатора

к рычагу задней подвески

задней подвески к кузову

задней подвески к кронштейну

задней подвески к кузову

6. Осматриваем детали подвески. Деформация и усталостные трещины в деталях подвески не допускаются.

Поврежденные детали заменяем.

Пружины, как и амортизаторы, заменяйте парами.

Признаки неисправных сайлентблоков на Лада

  1. Основным признаком проблем сайлентблока является нестабильное движение автомобиля. Автомобиль начинает уводить в сторону при езде даже по небольшим неровностям дорожного покрытия, при нажатии на педаль акселератора автомобиль начинает уводить правее или левее. Так проявляется износ сайлентблоков передних рычагов.
  2. Еще одним характерным признаком неисправности сайлентблока является, выходящий из п.1 неравномерный износ покрышек.
  3. Появляется стук в передней подвеске.

Неисправный сайлентблок необходимо заменить в самое короткое время. Использование неисправной, изношенной детали, а также ее запоздалая замена разрушает места контактов шарниров, а это чревато полной заменой элементов переднего рычага подвески.

Описание детали и признаки её износа

Сайлентблок задней балки представляет собой резинометаллический шарнир. Деталь служит в качестве упругой вставки между узлами автомобиля. Она представляет собой две втулки, между которыми находится уплотнитель из резины или иного упругого материала. В последнее время распространение получил полиуретан. Прокладка из упругого материала позволяет гасить колебания между узлами и не передавать вибрации на корпус автомобиля.

Сайлентблок задней балки используют не только для соединения узлов подвески между собой. Элемент также крепится к стабилизатору поперечной устойчивости, в местах крепления коробки передач и двигателя машины. Но в подвеске наиболее жёсткие условия эксплуатации из-за пыли, грязи, влаги и активного движения деталей, поэтому замену делают регулярно.

Порядок визуального осмотра:

  • загнать автомобиль на яму или приподнять домкратом;
  • очистить узлы крепления подвески от грязи;
  • провести осмотр.

Иногда деталь изнашивается раньше, особенно при езде по бездорожью. Степень износа можно оценить по поведению автомобиля.

Признаки износа сайлентблоков:

  • во время движения по прямой или при торможении автомобиль тянет в сторону;
  • повышенный износ резины по бокам;
  • повышенная вибрация при езде;
  • скрип или стук в районе подвески;
  • подвеска стала работать жёстче.

Наличие одного или нескольких признаков означает, что подвеску пора обслуживать. Промедление может дорого обойтись. Несвоевременная замена приведёт к потере управления в критической ситуации, а так же к ускоренному износу шин. Посадочные места шарниров тоже пострадают и тогда менять придётся рычаг — это увеличит стоимость ремонта.

Производим диагностику и замену сайлентблока самостоятельно на примере Лада Калина

Если при осмотре сайлентблока были обнаружены трещины или разрывы на резиновом вкладыше шарнира, необходимо произвести его замену.

Проводить самостоятельную диагностику сайлентблоков рекомендуется только при наличии достаточного опыта вождения. Для того, чтобы самостоятельно ревизовать сайлентблоки, необходимо, во-первых, заехать на яму или поддомкратить верхнюю часть автомобиля и снять переднее колесо. При использовании ямы снимать колеса не обязательно.

  • Откручиваем заднюю гайку продольного рычага при помощи ключа №24, предварительно обработав узел с помощью WD-40. Если у вас возникли проблемы, скорее всего гайка прикорела и потребуется приложить больше усилий, чтобы ее открутить — если есть возможность, попробуйте нагреть гайку газовой горелкой.
  • Открутите переднее крепление рычага к кузову головкой 17.
  • Достаньте продольный рычаг сайлентблока поперечного рычага. При это регулировочные шайбы продольного рычага должны оставаться на месте.
  • Извлеките сайлентблоки из поперечного рычага, они могут приржаветь, поэтому потребуется приложить дополнительное усилие — вы можете использовать молоток и зубило, чтобы их выбить.
  • Возьмите новые сайлентблоки и запрессуйте их в отверстие рычага.
  • Вставьте продольный рычаг в новые сайлентблоки, резьбовой часть предварительно смажьте графитовой смазкой или солидолом.
  • Произведите сборку в обратной последовательности. Если необходимо, повторите те же действия с другой стороны.

Пошаговый процесс замены


Сайлентблок задней балки

  1. Осуществлять замену виброизоляторов нужно после того, как автомобиль будет установлен на специальном подъемнике, эстакаде или смотровой яме. Колеса транспортного средства должны быть надежно зафиксированы при помощи антиоткатных упоров.
  2. Для обеспечения хорошего доступа к заменяемой детали заднее колесо нужно демонтировать.
  3. Далее от задней балки отсоединяется тяга регулятора тормозов (находится с левой стороны), после чего нужно отодвинуть трос ручного тормоза (находится с правой стороны).
  4. При помощи гаечного ключа, размер зева которого составляет 19 мм, отворачивается гайка болта крепления, соединяющего заднюю балку и кронштейн.
  5. Далее при помощи подъемного механизма (домкрата) кузов транспортного средства приподнимается, а проушина балки отводится вниз.
  6. На следующем этапе между балкой и автомобильным кузовом устанавливается деревянный брус, после чего можно демонтировать нуждающийся в замене сайлентблок при помощи специального съемника.
  7. Перед установкой нового сайлентблока посадочное место тщательно вычищается от пыли, грязи и коррозии, смазывается раствором воды и мыла, после чего новый сайлентблок запрессовывается при помощи съемника.
  8. Когда все описанные выше действия выполнены, нужно приступать к сборке автомобиля в обратной последовательности.
  9. После проведенных работ восстанавливаются углы установки колес транспортного средства.

Какие сайлентблоки ставить

Если вы столкнулись с проблемой износа сайлентблока и выбора запчасти на замену, мы рекомендуем ставить детали от оригинального производителя LADA, а также проверенного производителя Точка Опоры, если вы ищете качественный аналог. Приобрести сайлентблоки на ВАЗ, а также другие оригинальные компоненты и запчасти можно в магазине IXORA. По всем интересующим вас вопросам обращайтесь по телефону горячей линии.

ПроизводительНомер деталиНазвание детали
LADA21080290404000ШAPHИP HИЖHЕГО PЫЧAГA ПЕРЕДНЕЙ ПОДВЕСКИ ВАЗ 2108-2115
VTRLADA0103RPПОЛИУРЕТАНОВЫЙ САЙЛЕНТБЛОК НИЖНЕГО РЫЧАГА ПЕРЕДНЕЙ ПОДВЕСКИ, ПЕРЕДНИЙ
LADA21100291405400ШAPНИP КPEПЛЕНИЯ PЫЧAГA
TOCHKA OPORY17062025САЙЛЕНТБЛОК ЗАДНЕЙ ПОДВЕСКИ, БАЛКИ ВАЗ 2108 2109 21099, 2110 2111 2112, 2113 2114 2115, КАЛИНА 1117
LADA21100291405400ШAPНИP КPEПЛЕНИЯ PЫЧAГA
TOCHKA OPORY17062025САЙЛЕНТБЛОК ЗАДНЕЙ ПОДВЕСКИ, БАЛКИ ВАЗ 2108 2109 21099, 2110 2111 2112, 2113 2114 2115, КАЛИНА 1117
LADA21100291405400ШAPНИP КPEПЛЕНИЯ PЫЧAГA
TOCHKA OPORY17062025САЙЛЕНТБЛОК ЗАДНЕЙ ПОДВЕСКИ, БАЛКИ ВАЗ 2108 2109 21099, 2110 2111 2112, 2113 2114 2115, КАЛИНА 1117

Полезная информация:

Получить профессиональную консультацию при подборе товара можно, позвонив по телефону 8 (звонок по России бесплатный).

Сайлентблоки задней подвески служат для упругого крепления задней балки и/или рычагов к кузову автомобиля. Кроме того, им приходится гасить вибрации, возникающие при движении автомобиля. Конструктивно сайлентблоки состоят из двух подвижно соединенных между собой втулок и резиновой части между ними. Срок службы сайлентблоков, заложенный производителем, достаточно большой – 90-100 тыс. км пробега. В реальности же замена задних сайлентблоков Лада Калина может потребоваться уже через 50 тыс. км.

На срок службы влияют два фактора – качество дорог и стиль вождения. Самая уязвимая часть сайлентблока – резиновая. Со временем она теряет эластичность, трескается, отслаивается от металлических втулок, может даже порваться. Обычно состояние сайлентблоков – это первое, на что обращают внимание автомеханики при периодическом техосмотре в автосервисах. При наличии дефектов рекомендуется сделать замену задних сайлентблоков Лада Калина. Сайлентблоки задней балки и рычагов можно заменить либо на штатные резиновые, либо на более современные полиуретановые с большим сроком службы.

Стоимость замены задних сайлентблоков:

Вид работы:Цена
Замена задних сайлентблоков, рычаговот 1500 руб.
Замена задних сайлентблоков, балкиот 4000 руб.

Где поменять задние сайлентблоки в Санкт-Петербурге:

— 245-34-84
Гражданка
— 603-55-05
Большевиков

WhatAapp / Viber: 8-911-766-42-33

При езде износ сайлентблоков проявляется проявляется скрипом резины, постукиванием в задней части автомобиля. О необходимости замены задних сайлентблоков Лада Калина вам также скажет потеря устойчивости в задней части подвески, задержка реакции на поворот руля, сложность управления автомобилем. Подтвердят необходимость замены задних сайлентблоков Лада Калина более сильный неравномерный износ задних покрышек. Может даже нарушиться развал-схождение колес. Все это проверят при диагностике на СТО, которую рекомендуем сделать при появлении первых же признаков. Стоимость замены задних сайлентблоков Лада Калина зависит от того, каким образом она будет производиться: со снятием балки, без снятия, со снятием рычага или кулака и т.д. Это, в свою очередь, зависит от конструктивных особенностей модели автомобиля.

На некоторых моделях сайлентблоки стоят настолько глухо, что лучше не заниматься их самостоятельной выпрессовкой и запрессовкой. При замене важно также тщательно обработать посадочное место в проушине балки или на заднем рычаге, правильно смазать и т. д. Мы рекомендуем также поменять крепежные болты, гайки, втулки (при необходимости) и т. д.

После замены задних сайлентблоков, при необходимости, на наших СТО сделают проверку развал-схождения колес.

Адреса в Санкт-Петербурге: СТО на Большевиков: ул. Ворошилова, дом 7, с 10 до 18, т. 8 (812) 701-02-01, сб, вскр — вых. СТО на Гражданском: ул. Учительская, дом 23, с 9.30 до 21.00, т. 8 (812) 603-55-05, без выходных. СТО на Купчино: ул. Димитрова, дом 1, с 10 до 20.00, т. 8 (812) 245-34-84, без выходных.

Задняя подвеска Лада Калина (Lada Kalina)

Устройство ходовой части ваз 1118 калина. Обслуживание узлов ходовой ваз 1119 калина. Передняя и задняя подвеска ваз 1117 лада калина. Руководство по обслуживанию и эксплуатации Лада Калина, с инжекторными двигателями 1.4 и 1.6. Автовладелец с легкостью сможет провести диагностику и ремонт агрегата автомобиля Lada Kalina своими силами в гаражной мастерской, найти неисправность в электрооборудовании, рулевом управлении, тормозной системе, двигателе и кпп. Советы по уходу можно также найти в наших разделах. Все руководства Лада Калина разбиты на тематические разделы.

Задняя подвеска лада калина: 1 — стабилизатор поперечной устойчивости; 2 — сайлент-блок; 3 — кронштейн рычага подвески; 4 — рычаг балки задней подвески; 5 — балка; 6 — тормозной барабан; 7 — амортизатор; 8 — кронштейн крепления амортизатора; 9 — пружина; 10 — буфер хода сжатия; 11 — кожух амортизатора; 12 — прокладка пружины; 13 — ступица заднего колеса; 14 — тормозной механизм заднего колеса

Задняя подвеска лада калина — полунезависимая, с винтовыми цилиндрическими пружинами и гидравлическими телескопическими амортизаторами двустороннего действия. Основной несущий элемент подвески лада калина — балка с приваренными к ней через усилитители продольными рычагами. Внутри балки проходит штанга стабилизатора поперечной устойчивости, концы которой приварены к рычагам. К рычагам подвески приварены кронштейны с проушинами для крепления амортизаторов и фланцы для крепления осей задних колес и щитов тормозных механизмов. Спереди рычаги снабжены приварными втулками с запрессованными в них сайлент-блоками. Через центральную втулку сайлент-блока проходит болт, соединяющий рычаг с кронштейном.

Амортизатор лада калина: 1 — чашка чехла; 2 — прокладка пружины; 3 — амортизатор; 4 — пружина; 5 — буфер хода сжатия; 6 — чехол; 7 — подушки штока; 8 — распорная втулка; 9 — опорная шайба; 10 — пружинная шайба; 11 — гайка
Для крепления кронштейна к лонжерону кузова предусмотрены три приварные шпильки. Нижним концом пружина подвески лада калина опирается на чашку, приваренную к резервуару амортизатора, а верхним — через резиновую прокладку— на опору, приваренную изнутри к арке колеса.

Нижняя проушина амортизатора крепится болтом к кронштейну рычага подвески, а его шток закреплен на верхней опоре пружины подвески через две резиновые подушки (одна — снизу опоры, другая — сверху) и опорную шайбу (под гайкой). В ступице установлен двухрядный роликовый подшипник. Посадка подшипника на оси — переходная (с легким натягом или зазором). В процессе эксплуатации подшипник не требует пополнения смазки. Пружины задней подвески lada kalina делятся на два класса: А — более жесткие, В — менее жесткие. Пружины класса А маркируются коричневой краской, класса В — синей. С правой и елевой стороны автомобиля должны устанавливаться пружины одного класса. В передней и задней подвеске лада калина устанавливаются пружины одного класса. В исключительных случаях допускается установка пружин класса В в задней подвеске лада калина, если в передней установлены пружины класса А. Установка пружин класса А на заднюю подвеску не допускается, если в передней установлены пружины класса В.

http://koreec73.ru/hodovaya/kakie-perednie-stojki-luchshe-postavit-na-kalinu.html

Своими руками Лада Калина универсал — отзывы и Бортжурналы на DRIVE2


http://7road.ru/drugoe/zamena-zadnih-sajlentblokov-kalina.html

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Похожее

Ремонт своими руками дэу нексия

Ремонт своими руками дэу нексия Ремонт Daewoo Nexia своими руками Сайт etlib.ru предоставляет доступ к обширному каталогу материалов, который делает ремонт Дэу Нексия своими руками доступным каждому. Здесь имеются различные видео, фотоотчеты, инструкции и советы по обслуживанию, ремонту и эксплуатации Дэу Нексия. Информация постоянно дополняется и умножается, представляя таким образом лучшую альтернативу руководства по ремонту […]

Ремонт и замена chery amulet своими руками

Ремонт и замена chery amulet своими руками Ремонт Чери Амулет своими руками Компания Chery изрядно удивила автомобилистов в начале 2000х годов, когда на дорогах стали появляться автомобили, копирующие внешность Seat Toledo, но с характерным китайским акцентом. Так компания впервые появилась на автомобильном рынке стран СНГ. До 99го года они не могли получить лицензию на продажу, […]
