Введение

Целью данной работы является познание автомобиля как сложной технической системы. В том числе для этого требуется знание трансмиссии и ходовой части автомобиля, изучение конструкции ее узлов, механизмов и агрегатов, как базовых элементов системы.

Для достижения поставленной цели описана трансмиссия и ходовая часть легкового автомобиля ГАЗ 3102. Дано иллюстрированное описание этих систем, а также посредством технического расчета найдены крутящий момент и частота вращения валов на выходе всех агрегатов трансмиссии.

1. Трансмиссия автомобиля Газ 3102

1.1 Краткая техническая характеристика автомобиля

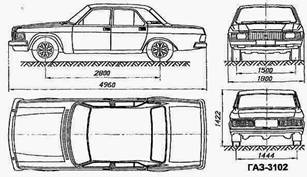

Автомобиль ГАЗ 3102 «Волга» (см. рисунок 1.1) — пятиместный легковой автомобиль с передним продольным расположением двигателя. Кузов — несущей конструкции, цельнометаллический, сварной, типа седан. Маркировка автомобиля означает по ГОСТ Р 52051-2003 «Механические транспортные средства и прицепы. Классификация и определение»: 31 — класс легковых автомобилей с рабочим объемом двигателя от1800 до 3499 см3; 02-порядковый номер модели. На автомобиль ГАЗ 3102 устанавливается двигатель ЗМЗ-4021 — бензиновый, четырехтактный, четырехцилиндровый, рядный, с верхним расположением распределительного вала. Система питания — карбюраторная. Краткие технические данные приведены по [1, Прил.1] в таблице 1.1

Рисунок 1.1 Автомобиль ГАЗ 3102

Таблица 1.1. Техническая характеристика автомобиля ГАЗ 3102

1.2 Назначение, устройство и работа трансмиссии

Трансмиссия трактора (автомобиля) объединяет агрегаты и механизмы, передающие крутящий момент двигателя ведущим колесам и изменяющие крутящий момент и частоту вращения по величине и направлению. Трансмиссия необходима по следующим причинам.

Частота вращения валов двигателей значительно выше, чем скорость вращения ведущих колес даже при движении на высоких скоростях.

Сопротивление движению автомобиля меняется непрерывно и в широких пределах. Это объясняется колебаниями удельного сопротивления почвы и загрузки рабочих органов машин, изменениями сопротивления качению колес и сцепления их с грунтом или дорогой, возникающими на пути движения подъемами и уклонами и т.д.

Соответственно этому требуется менять крутящий момент, подводимый к ведущим колесам, как для преодоления возросших сопротивлений, так и для более полного использования мощности двигателя, получения высокой производительности при наименьшем расходе топлива.

Двигатели внутреннего сгорания обладают весьма ограниченными свойствами саморегулирования — автоматического изменения крутящего момента и частоты вращения в зависимости от колебания внешних сопротивлений.

Этими причинами и обусловлена необходимость применения трансмиссий на тракторах и автомобилях. Трансмиссии подразделяются на следующие виды: механические, гидромеханические, гидрообъемные, электромеханические, ступенчатые, бесступенчатые и автоматические. Трансмиссия автомобиля ГАЗ 3102 относится к числу механических.

1.3 Сцепление

Сцепление (рисунок 1.2) автомобиляГАЗ-3102 — сухое, однодисковое. Состоит из следующих основных частей: ведущего диска, кожуха, нажимного диска, рычагов выключения сцепления, опорных вилок и пружин, ведомого диска в сборе.

На боковых поверхностях кожуха 14 имеются три прямоугольных окна, в которые входят выступы нажимного диска 9. Такое соединение обеспечивает передачу крутящего момента от кожуха на нажимной диск, а также центрирование и возможность осевого перемещения нажимного диска относительно кожуха. Нажимное усилие создается с помощью девяти двойных (наружной и внутренней) пружин, расположенных между кожухом и нажимным диском.

1-шаровая опора; 2-регулировочная гайка; 3, 16, 17-пружины; 4-опорная вилка; 5 — вилка выключения сцепления; 6 — толкатель; 7 — рабочий цилиндр; 8-маховик; 9 — нажимный диск; 10-рычаг выключения сцепления; 11 — картер; 12-ведомый диск; 13-теплоизолирующая шайба; 14-кожух; 15-главный цилиндр; 18-подшипник выключения сцепления; 19-муфта выключения сцепления; 20 — защитные поролоновые кольца; 21 — толкатель; 22 — педаль

Рисунок 1.2 Сцепление и привод выключателя сцепления

Рычаги выключения сцепления 10 располагаются в прорезях выступов нажимного диска и с помощью осей и игольчатых подшипников соединяются с нажимным диском и опорными вилками 4, которые шарнирно закреплены на кожухе посредством конических пружин 3 и сферических регулировочных гаек 2.

Ведомый диск сцепления (рисунок 1.3) имеет две фрикционные накладки 7, приклепанные независимо одна от другой к пластинчатым пружинам 8. При увеличении нажатия на нажимный диск пластинчатые пружины постепенно распрямляются, обеспечивая более плавное включение сцепления. Пластинчатые пружины 8 в свою очередь приклепаны к диску 6, который с помощью пальцев 10 соединен с диском 11.

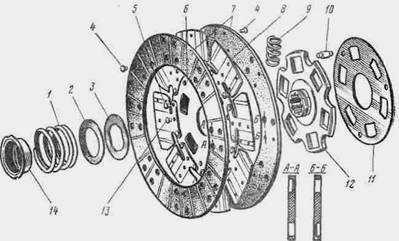

1 — пружина гасителя; 2-теплоизолирующая шайба; 3-фрикционная шайба; 4, 5 — заклепки; 5, 11 — диски; 7 — фрикционные накладки; 8 — пластинчатая пружина; 9 — пружина демпфера; 10 — палец; 12-ступица; 13-балансировочный грузик; 14 — упор

Рисунок 1.3 Ведомый диск сцепления

Цилиндрические демпферные пружины 9 расположены одновременно в окнах ступицы 12 и дисков.6,11. При передаче крутящего момента от фрикционных накладок к ступице пружины сжимаются и обеспечивают плавную передачу крутящего момента от двигателя к. трансмиссии. Поворот фрикционных накладок с дисками относительно ступицы ограничен упором пальцев 10 в края U-образных вырезов.

Ведомый диск сцепления снабжен фрикционным гасителем крутильных колебаний, состоящим из фрикционной шайбы 3, сидящей на лысках ступицы 12 и зажатой между диском 6 и теплоизолирующей шайбой 2. Гашение колебаний происходит благодаря трению между этими деталями при повороте диска 6 с фрикционными накладками относительно ступицы. Постоянство усилия сжатия шайбы 2, а следовательно, и постоянство момента трения в гасителе обеспечивается пружиной 1, упирающейся в отбортовку упора 14, зафиксированного в канавке ступицы ведомого диска.

Наружный диаметр фрикционной накладки равен 225 мм, внутренний-150 мм, толщина накладки 3,5 мм. Размерность шлицев ступицы ведомого диска 4х23х29, число шлицев — 10.

В подшипник выключения сцепления и муфту подшипника заложены специальные смазки, не требующие замены в течение всего срока эксплуатации автомобиля.

Промывать подшипник выключения сцепления запрещается во избежание вымывания из него смазки.

Привод выключения сцепления гидравлический. Состоит из подвесной педали, главного цилиндра, трубопровода и рабочего цилиндра.

Расстояние от площадки педали до наклонной части пола (при снятом коврике) 185-200 мм. Положение педали регулируется изменением длины разрезного толкателя главного цилиндра.

Полный ход педали (включая и свободный ход), обеспечивающий выключение сцепления, 145-160 мм. Свободный ход 12-28 мм обеспечивается конструкцией и не регулируется.

Главный цилиндр привода выключения сцепления показан на рисунке 1.4 Пружина 6 постоянно отжимает поршень в крайнее заднее положение до упора в шайбу 15. Между головкой толкателя и сферической впадиной на поршне предусмотрен постоянный зазор 0,3 — 0,9 мм, за счет которого обеспечивается наличие гарантированного свободного хода педали выключения сцепления.

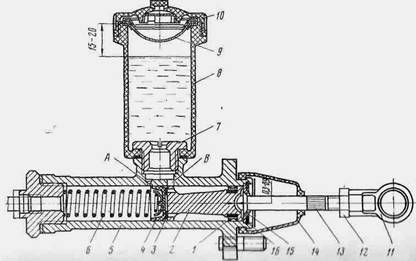

1 и 4 — манжеты; 2 — поршень; 3 — пластина; 5 — корпус; 6 — пружина; 7-штуцер; 8 — бачок; 9 — сетчатый фильтр; 10 — крышка; 11 — проушина; 12 — контргайка; 13 — толкатель; 14 — чехол; 15 — упорная шайба; 16 — стопорное кольцо; А — компенсационное отверстие; Б — перепускное отверстие

Рисунок 1.4 Главный цилиндр привода выключения сцепления

При нажатии на педаль, происходит перемещение поршня и перекрытие компенсационного отверстия А, после чего рабочая жидкость вытесняется из главного цилиндра и перемещает поршень и толкатель рабочего цилиндра, передавая усилие от педали на вилку выключения сцепления.

При плавном отпускании педали сцепления происходит падение давления в системе и возвращение вытесненной жидкости в главный цилиндр.

При резком отпускании педали жидкость, вытесняемая из системы в главный цилиндр, не успевает заполнить освобожденное поршнем пространство и в главном цилиндре перед головкой поршня создается разряжение. Под его действием жидкость из питательного бачка через перепускное отверстие Б и отверстия в головке поршня проходит в полость перед головкой поршня, отодвигая при этом пружинную пластину 3 и сжимая края уплотнительной манжеты 4. В дальнейшем эта избыточная жидкость вытесняется через компенсационное отверстие обратно в питательный бачок.

Рабочий цилиндр привода выключения сцепления показан на рисунке 1.5 Пружина 1 постоянно отжимает поршень, толкатель и наружный конец вилки выключения сцепления в положение, при котором подшипник выключения сцепления с небольшим усилием упирается в концы рычагов выключения сцепления, и наружное кольцо подшипника вращается вместе с ними.

1-пружина; 2-корпус цилиндра; 3-поршень; 4-манжета; 5-стопорное кольцо; 6 — чехол; 7 — толкатель; 8 — клапан прокачки; 9 — резиновый колпачок

Рисунок 1.5. Рабочий цилиндр привода выключения сцепления

При изнашивании фрикционных накладок и перемещения в связи с этим концов рычагов выключения и сторону коробки передач через те же детали происходят перемещение поршня 3 и дополнительное сжатие пружины. Так как жесткость этой пружины небольшая, то поджатие подшипника к концам рычагов выключении увеличивается незначительно. Таким образом, компенсации износа фрикционных накладок происходит автоматически за счет смещения рабочей зоны поршня по длине рабочего цилиндра.

1.4 Коробка передач

Коробка передач (рисунок 1.6) механическая четырехступенчатая — четыре передачи переднего хода и одна заднего.

Шестерня ведущего вала 1, а также шестерни I, II и III передач, сидящие на ведомом валу 25, находятся в постоянном зацеплении с шестернями промежуточного вала (блока шестерен) 31 и имеют косые зубья. Все передачи переднего хода снабжены инерционными синхронизаторами. Шестерни заднего хода — непостоянного зацепления, прямозубые, синхронизатора не имеют.

Включение передач переднего хода производится соединением двух скользящих муфт 7 и 11 со шлицевыми венцами на шестернях соответствующих передач, а включение заднего хода — введением промежуточной шестерни заднего хода 38 в зацепление с прямозубой шестерней промежуточного вала и с зубчатым венцом на муфте включения I и II передач.

Осевое перемещение шестерни II передачи 10 ограничивается буртом вала, а через ступицу шлицованной упорной шайбой 13, которая устанавливается в проточке ведомого вала таким образом, что ее шлицы располагаются против шлицов ведомого вала. Штифт с пружинкой, расположенные в отверстии во впадине шлиц ведомого вала, фиксируют шайбу в рабочем положении от поворота. Осевые перемещения шарикового подшипника 17, с которым жестко соединен ведомый вал, ограничиваются внутренним буртом удлинителя и стопорным кольцом 16, которое располагается одновременно в канавке на шарикоподшипнике и в канавке на удлинителе 26. Сталебаббитовый подшипник 24 в конце фланца удлинителя служит опорой скользящей вилки карданного вала, надетой на эвольвентные шлицы в задней части ведомого вала.

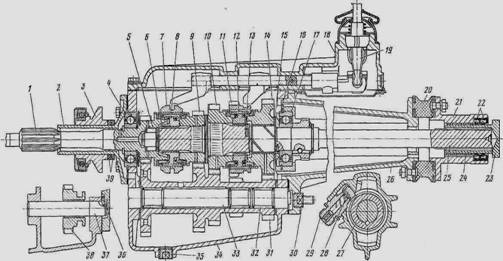

1-ведущий вал; 2-крышка подшипника ведущего вала; 3-муфта подшипника выключения сцепления; 4-задний подшипник ведущего вала; 5-роликовый подшипник; 6-стопорное кольцо; 7-муфта включения III и IV передач; 8-ступица муфты включения III и IV передач; 9-шестерняIII передачи; 10-шестерня II передачи; 11-муфта включения I и II передач; 12-ступица муфты включения I и II передач; 13-упорная шайба; 14-шестерня I передачи; 15-регулировочная шайба; 16-стопорное кольцо; 17-подшипник; 18-верхняя крышка коробки передач; 19-рычаг переключения передач; 20-соединительная муфта; 21-фланец удлинителя; 22-сальники; 23-ремонтная заглушка; 24-сталебаббитовый подшипник; 25-ведомый вал 26-удлинитель; 27-ведущая шестерня привода спидометра; 28-ведомая шестерня привода спидометра; 29-штуцер; 30-пробка; 31-блок шестерен; 32-игольчатый подшипник; 33-ось блока шестерен; 34-картер; 35-пробка маслосливного отверстия; 36-штифт; 37-ось промежуточной шестерни заднего хода; 38-промежуточная шестерня заднего хода; 39-поролоновые защитные кольца

Рисунок 1.6 Коробка передач

Ось промежуточного вала удерживается от проворачивания дисками на заднем конце, которые входят в паз на удлинителе. Ось промежуточной шестерни заднего хода 37 удерживается от проворачивания и осевых перемещений запрессованным в нее штифтом 36, входящим в канавку на удлинителе.

Поперечный разрез коробки передач показан на рисунке 1.7

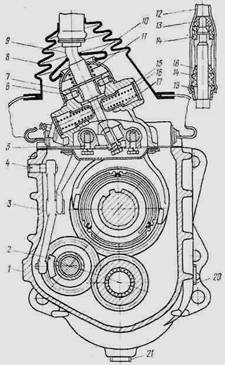

1-картер; 2-сухарь; 3-рычаг; 4-ось рычага; 5-стопорный болт; 6-штифт; 7 — колпак; 8 — уплотнитель пола; 9 — нижняя часть рычага переключения; 10-защитный уплотнитель коробки передач; 11 — седло пружины; 12 — верхняя часть рычага переключения передач; 13 — упорный конус; 14 — резиновые подушки рычага; 15 — заглушка; 16-пружина; 17 — предохранитель; 18-распорная втулка; 19 — запорная втулка; 20 — пробка маслоналивного отверстия; 21 — пробка маслосливного отверстия

Рисунок 1.7 Поперечный разрез коробки передач

Механизм переключения передач (рисунок 1.8) смонтирован в верхней крышке коробки. Переключение передач производится с помощью рычага, выведенного через пол кузова справа от места водителя. С левой стороны механизма переключения располагается включатель света заднего хода.

1 — вилка включения III и IV передач; 2 — шток; 3 — шарик фиксатора; 4-пружина фиксатора; 5 — пробка; 6-вилка включения I и II передач; 7-стопорный плунжер; 8 — поддон крышки; 9 — палец; 10 — головка включения III и IV передач; 11 — головка включения I и II передач; 12 — головка включения заднего хода; 13 — включатель света заднего хода; 14 — вилка включения заднего хода; 15-крышка

Рисунок 1.8 Механизм переключения передач

Для предотвращения самопроизвольного выключения передач имеются фиксаторы, состоящие из шариков 3 и пружин 4. Блокировочное устройство, состоящее из двух стопорных плунжеров 7 и стопорного пальца 9, предохраняет коробку от одновременного включения двух передач. При помощи пружин и предохранителей нижняя головка рычага переключения в нейтральном положении всегда располагается в. головке штока включения III и IV передач.

Рычаг переключения передач снабжен демпфирующим устройством, исключающим его «дребезг» при резонансе на больших оборотах двигателя.

1.5 Карданная передача

Карданная передача состоит из вала, имеющего два шарнира. Передний шарнир заканчивается скользящей вилкой, которая шлицевым отверстием надевается на ведомый вал коробки передач, а наружной поверхностью входит во втулку удлинителя коробки передач.

Задний шарнир крепится к фланцу заднего моста четырьмя болтами (рисунок 1.9).

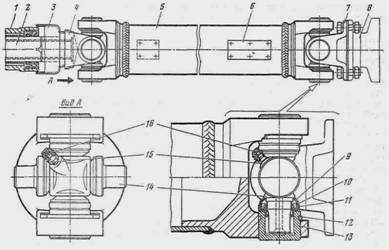

1 — удлинитель коробки передач; 2 — ведомый вал; 3 — защитный колпак; 4-скользящая вилка; 5-труба карданного вала; 6 — балансировочная пластина; 7-фланец шарнира карданного вала; 8 — фланец ведущей шестерни главной передачи; 9 — отражатель; 10 — сальник; 11 — обойма; 12 — стопорное кольцо; 13 — стакан игольчатого подшипника; 14 — крестовина; 15 — пресс-масленка; 16-защитный колпачок масленки

Рисунок 1.9 Карданная передача

Вал представляет собой тонкостенную трубу (наружный диаметр 74 мм), в каждый конец которой запрессованы и приварены дуговой сваркой одинаковые вилки, окончательно обработанные после сварки.

Крестовины карданных шарниров установлены на игольчатых подшипниках. Каждый подшипник имеет по 29 игл диаметром 2 мм. В подшипнике, который не установлен в шарнир, иглы удерживаются за счет липкости смазки.

В собранном шарнире масло, находящееся между грязеотражателем крестовины и сальником, служит как бы масляным фильтром, защищающим рабочую кромку сальника от пыли, грязи и влаги. Сальники игольчатых подшипников установлены так, что они выпускают воздух и отработавшее излишнее масло из шарнира при чрезмерном давлении в нем. Чтобы при смазывании шарнира воздух вышел из подшипника, давление масла должно быть достаточно большим.

На пресс-масленки шарниров надеты резиновые колпачки, предохраняющие подшипники от попадания в них пыли, влаги и грязи.

1.6 Главная передача

Главная передача автомобиля ГАЗ-3102 — гипоидная, с нижним расположением ведущей шестерни. Передаточное число главной передачи 3,9 (число зубьев 39 и 10). Рисунок главной передачи приведен на рисунке 1.10.

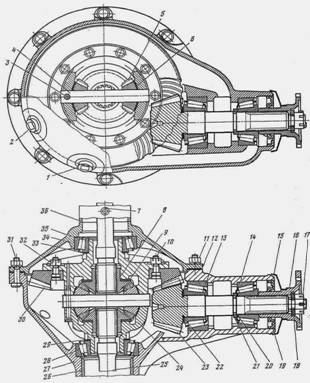

1-пробка маслосливного отверстия; 2-пробка маслоналивного отверстия; 3-стопорный штифт оси сателлитов; 4-ось сателлитов; 5-сателлит; 6-упорная шайба сателлита; 7-сапун; 8-полуосевая шестерня; 9-опорная шайба; 10,31-болты; 11,17,32-гайки; 12-прокладки (две); 13-задний подшипник; 14-передний подшипник; 15-грязеотражатель; 16-фланец ведущей шестерни; 18-шайба; 19-сальник; 20-внутреннее кольцо подшипника; 21-регулировочная шайба; 22-регулировочное кольцо; 23-ведущая шестерня; 24-коробка дифференциала; 25-полуось; 26-правый кожух полуоси; 27-картер; 8 и 35-подшипники дифференциала; 29 и 33-регулировочные прокладки подшипников дифференциала; 30-ведомая шестерня; 34-крышка картера; 36-левый кожух полуоси

Рисунок 1.10 Задний мост (средняя часть)

1.7 Дифференциал и полуоси

Дифференциал на автомобиле ГАЗ-3102 установлен конический симметричный, с двумя саттелитами. Его рисунок можно видеть на рисунке 1.10 Коробка дифференциала имеет закаленные токами высокой частоты поверхности: шейки подшипников, отверстия под ось сателлитов и сферические опоры сателлитов.

Полуоси — полуразгруженные фланцевые. Подшипники полуосей — открытые, с установленной на кожухе полуоси колпачковой масленкой.

Крепление колеса к полуоси показано на рисунке 1.11.

А — отверстие для выхода масла; 1 — маслоуловитель; 2 — винт корпуса сальника; 3 — маслоотражатель; 4 — подшипник полуоси; 5 — втулка сальника; 6-войлочный сальник; 7 — корпус сальника; 8 — пластина крепления подшипника; 9 — винт крепления тормозного барабана к фланцу полуоси; 10-болт; 11-пружинная прокладка; 12-упорная шайба; 13-запорное кольцо; 14-полуось; 15-сальник полуоси; 16-прокладка; 17-масленка; 18-винт крепления тормоза к кожуху полуоси

Рисунок 1.11 Крепление колеса к полуоси

2. Расчет тягово-скоростных показателей трансмиссии

Приведем внешнюю скоростную характеристику двигателя ЗМЗ-4021, который устанавливается на автомобиль ГАЗ 3102 «Волга».

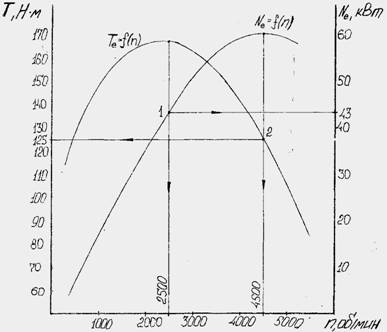

Рисунок 2.1 Внешняя скоростная характеристика двигателя ЗМЗ-4021

За исходные данные для расчета по [2, с.479] принимаем две точки на ВСХ:

1) максимальный крутящий момент Te max=166,8 Н*м и соответствующая ему частота вращения nT=2500 об/мин;

2) крутящий момент при максимальной мощности TN определим расчетным путем:

(2.1)

где Ne max-максимальная мощность; nN-частота вращения коленчатого вала двигателя при максимальной мощности.

Передаточные числа [1, Приложение 1]: коробки передач: U1=3,50; U2=2,26; U3=1,45; U4=1,0; главной передачи U0=3,9.

Проверим соответствие кривых мощности и крутящего момента по нескольким точкам.

Для расчетных точек по ВСХ (см. рисунок 2.1, точка 1) имеем при Temax=166,8Н*м, nT=2500 об/мин Ne=43кВт. Расчетная мощность при указанных моменте и частоте вращения

(2.2)

По ВСХ (см. рисунок 2.1, точка 2) имеем при Nemax=59,5кВт крутящий момент Te=126,3 Н*м, n= 4500 об/мин. Расчетная мощность при указанных моменте и частоте вращения

(2.3)

Литровая мощность двигателя

(2.4)

где Vh-рабочий объем двигателя.

Определяем коэффициент приспосабливаемости двигателя по крутящему моменту

(2.5)

Определяем коэффициент приспосабливаемости двигателя по частоте вращения

(2.6)

Определяем общий (полный) коэффициент приспосабливаемости двигателя

(2.7)

Диапазон коробки передач

(2.8)

Интервал между 1 и 2 передачами

(2.9)

Интервал между 2 и 3 передачами

(2.10)

Интервал между 3 и 4 передачами

(2.11)

(2.12)

Определяем крутящий момент и частоту вращения на всех выходных валах агрегатов трансмиссии и на всех передачах.

Крутящий момент на 1 передаче на вторичном валу КП

(2.13)

на выходе главной передачи

(2.14)

Частота вращения на 1 передаче на вторичном валу КП

(2.15)

на выходе главной передачи

(2.16)

Крутящий момент на 1 передаче на вторичном валу КП

(2.17)

на выходе главной передачи

(2.18)

Частота вращения на 1 передаче на вторичном валу КП

(2. 19)

на выходе главной передачи

(2. 20)

Результаты расчетов других режимов сведем в таблицы 2.1 и 2.2

Крутящие моменты и частоты вращения выходных валов агрегатов трансмиссии при исходных Te max и nT.

nUкпКПГП, U0=3,9
Т, Н*мn, об/минТ0, Н*мn0, об/мин
13,50583,8714,32277183
22,2637711061470284
31,452421724943442
41,0166,82500650,5641

Крутящие моменты и частоты вращения выходных валов агрегатов трансмиссии при исходных TN и nN.

nUкпКПГП, U0=3,9
ТN, Н*мnN, об/минТ0N, Н*мn0N, об/мин
13,5044212861724330
22,26285,419911113511
31,451833103714796
41,0126,34500492,61154

Проверим расчеты по коэффициенту приспосабливаемости.

По крутящему моменту для 1 передачи

(2.21)

По частоте вращения для 1 передачи

(2.22)

Результаты расчетов в точности совпадают со значениями коэффициентов приспосабливаемости, полученными по формулам (2.5), (2.6).

Проверим расчеты по мощности.

По таблице 2.1 для 4 передачи

(2.23)

что соответствует значению мощности, полученному по формуле (2.2).

По таблице 2.2 для 1 передачи

(2.24)

что соответствует значению максимальной мощности.

По результатам расчетов строим график тягово-скоростных показателей трансмиссии автомобиля ГАЗ 3102.

3. Ходовая часть автомобиля ГАЗ-3102

Ходовая часть передает на опорную поверхность массу автомобиля и приводит его в движение. Она состоит из несущей системы, движителя и подвески.

Несущая система является остовом автомобиля, где крепятся все агрегаты и который воспринимает действующие на автомобиль усилия.

Движитель переносит подведенную от двигателя через трансмиссию мощность на остов и сообщает автомобилю поступательное движение.

Подвеска соединяет несущую систему с движителем и обеспечивает плавность хода автомобиля.

Кузовную несущую систему применяют на легковых автомобилях особо малого, малого и среднего классов, а также на большинстве современных автобусов. При такой несущей системе можно уменьшить массу автомобиля, его общую высоту, понизить центр тяжести и, следовательно, повысить устойчивость. Однако кузовная несущая система не обеспечивает хорошей изоляции пассажирского салона от вибрации и шума работающих агрегатов и механизмов, а также от шума шин.

Подвеской называется система устройств для упругой связи несущей системы с мостами или колесами автомобиля. Автомобильные подвески регулируют положение кузова во время движения автомобиля.

Подвеска состоит из направляющего устройства, упругого элемента, гасящего устройства и амортизатора.

Направляющее устройство определяет характер перемещения колес относительно несущей системы автомобиля. Подвеска, направляющее устройство которой имеет, (или содержит) рычажный или телескопический механизм, называется соответственно рычажной или телескопической. В автомобиле ГАЗ-3102 направляющим устройством служат рычаги подвески в передней подвеске и рессоры механизм — в задней.

Упругий элемент подвески уменьшает динамические нагрузки, действующие на автомобиль. В автомобиле ГАЗ-3102 упругим элементами являются рессоры.

Гасящее устройство обеспечивает необходимое затухание колебаний кузова (несущей системы) и колес (движителей) автомобиля. В автомобиле ГАЗ-3102 гасящим устройством служат амортизаторы.

Стабилизирующее устройство уменьшает боковой крен и поперечные угловые колебания кузова автомобиля. В автомобиле ГАЗ-3102 с этой целью установлен стабилизатор передней подвески.

3.1 Несущая система – кузов

Кузов автомобиля — металлический, сварной, несущей конструкции. Тип — четырехдверный седан. Все нагрузки, возникающие при движении автомобиля, воспринимает кузов, каркас которого представляет собой жесткую сварную систему, усиленную наружными облицовочными панелями. В передней части кузова к основанию приваривается короткая подмоторная рама, предназначенная для установки двигателя, передней подвески и радиатора. Задние крылья тоже приваренные. Передняя часть кузова включает облицовку и брызговик радиатора, крылья, капот, приварной каркас и ряд других мелких узлов и деталей. Они объединены в условное название — оперение. Каркас оперения, соединенный в нижней части с подмоторной рамой, а в задней с каркасом кузова, образует силовую конструкцию.

Выступающая облицовка радиатора, имеющая традиционные вертикальные элементы, сочетается с оригинальной выштамповкой на капоте и прямоугольными фарами.

Интерьер автомобиля (кузова) выполнен с учетом удовлетворения требований безопасности и использования современных материалов. На безопасной передней панели удобно для пользования расположены приборы и органы управления.

В салоне кузова установлены два ряда сидений, есть ремни безопасности, противосолнечные козырьки, зеркало заднего вида, держатели над проемами дверей. На задней полке вмонтирован ящик с крышкой для медикаментов.

В задней части кузова находится просторное багажное помещение с запирающейся крышкой. Инструмент, необходимый для обслуживания, закреплен на задней вертикальной стенке под ковриком. Запасное колесо хранится в специальной нише на полу, и не мешает размещению багажа.

3.2 Передняя подвеска

Передняя подвеска автомобиля — независимая, шкворневая, пружинная, рычажная (с поперечным расположением рычагов), с двумя телескопическими амортизаторами двустороннего действия, смонтирована на отъемной поперечине и представляет собой самостоятельный узел. Автомобили ГАЗ-3102 выпускаются с двумя модификациями передних подвесок: с дисковыми (рисунок 3.1) и барабанными (рисунок 3.2) тормозами.

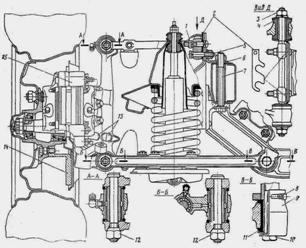

1-гайка; 2 — регулировочные прокладки; 3 — гайка оси верхних рычагов; 4 и 11-резиновые втулки; 5-болт крепления оси верхних рычагов; 6-кронштейн; 7-болт крепления передней подвески к раме; 8-стопорный болт; 9-стопорная пластина; 10-палец оси нижних рычагов; 12-гайки пальцев стойки; 13-ограничительные упоры; 14 — диск; 15 — скоба

Рисунок 3.1 Передняя подвеска с дисковыми тормозами

Для снижения дорожных вибраций рычаги подвески соединены с осями, закрепленными на поперечине рамы через резиновые втулки 4 (см. рисунок 3.1) и 11. В резиновые втулки запрессованы распорные втулки, которые зажимаются на верхних осях гайками 3, а на нижних — пальцами 10, имеющими самотормозящую резьбу. Качание рычагов происходит только за счет деформации (закручивания) резиновых втулок без проскальзывания между резиной и металлом, а также без поворота металлических распорных втулок на оси, для чего гайки 3 и пальцы 10 должны быть туго затянуты. При слабой затяжке возможно проворачивание распорных или резиновых втулок; при этом шарнирное соединение работает неправильно и быстро изнашивается.

Наружные концы рычагов соединены с головками стойки через резьбовые шарниры.

1-барабан; 2-тормозной цилиндр

Рисунок 3.2 Передняя подвеска с барабанными тормозами

Амортизаторы установлены внутри пружин подвески. В нижний конец амортизатора запрессован резиновый шарнир, ось которого прикреплена двумя болтами к опорной чашке пружины. Верхний конец штока амортизатора крепится через резиновые подушки к штампованной головке поперечины подвески.

Верхний конец пружины подвески опирается на штампованную головку поперечины через резиновую шайбу.

Для уменьшения крена автомобиля на поворотах установлен стабилизатор поперечной устойчивости. Штанга 5 (рисунок 3.3) стабилизатора изготовлена из пружинной стали и выполнена в виде стержня с загнутыми концами. Средняя часть штанги прикреплена к лонжеронам рамы с помощью резиновых втулок 2 и обойм 1. Концы штанги стабилизатора соединены с опорными чашками пружины через стойки 10 и резиновые подушки 6 и 11.

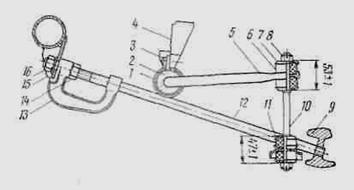

1-обойма; 2-резиновая втулка; 3-болт; 4-кронштейн; 5-штанга; 6-верхняя резиновая подушка; 7-чашка; 8,16-гайки; 9-поперечина подвески; 10-стойка; 11-нижняя резиновая подушка; 12-растяжка передней подвески; 13-буксирная скоба; 14-контргайка; 15-кронштейн

Рисунок 3.3 Стабилизатор передней подвески

3.3 Задняя подвеска

Задняя подвеска (рисунок 3.4) автомобиля выполнена на двух продольных ассиметричных листовых рессорах, работающих совместно с двумя телескопическими амортизаторами двустороннего действия.

Рессора стянута центровым болтом и хомутами. Между тремя первыми листами рессоры по концам установлены полиэтиленовые прокладки, что устраняет скрип рессор и повышает их долговечность.

Все шарнирные соединения задней подвески выполнены на резиновых втулках (шарниры рессор и нижние крепления амортизаторов) и резиновых подушках (крепление верхних концов амортизаторов). Резиновые шарниры не требуют смазывания, а также смягчают передачу на кузов дорожных вибраций и шумов. Для этой же цели крепление рессоры к заднему мосту осуществляется через резиновые подушки 13, охваченные обоймами 12. Ход заднего моста ограничивается буферами 17, а также дополнительными буферами 11, установленными на кронштейнах под полом кузова. Эти буфера необходимы для ограничения хода вверх карданного вала и предотвращения его задевания за туннель пола.

1-коренной лист; 2 — второй лист рессоры; 3, 4 — прокладки; 5 — третий лист; 6 — пластина хомута; 7 — заклепка; 8 — хомут; 9 — кронштейн; 10 — палец; 11 — дополнительный буфер; 12 — обоймы; 13 — резиновые подушки; 14-центровой болт; 15 — стремянка; 16 — подкладка рессоры; 17 — буфер; 18-серьга.

Рисунок 3.4 Задняя подвеска.

3.4 Амортизаторы

Амортизаторы предназначены для гашения колебаний подвески, возникающих от неровностей дороги при движении автомобиля. Это улучшает плавность хода автомобиля и его управляемость, а также увеличивает срок службы рессор.

Действие гидравлического амортизатора основано на создании гидравлического сопротивления при прохождении жидкости через отверстия малого сечения как при ходе сжатия подвески, так и при ходе отдачи. Наибольшее сопротивление амортизатор создает при своем растяжении, т.е. при ходе отдачи, когда неподрессоренная часть автомобиля (мосты с колесами) удаляется от подрессоренной (рамы с установленными на ней узлами и агрегатами).

На автомобиле ГАЗ-3102 Передние и задние телескопические амортизаторы автомобиля одинаковы по конструкции и имеют много общих деталей (рисунок 3.5).

Передний амортизатор отличается от заднего лишь тем, что он имеет меньшую длину, меньший рабочий ход штока поршня, но создает большее сопротивление при растяжении (ход отдачи). Кроме того, они отличаются и способом крепления нижнего конца: передний амортизатор крепится с помощью резинового блока в сборе с осью, запрессованного в проушину нижней головки, а задний через резиновые конические втулки присоединяется к пальцу, закрепленному на площадке рессоры.

Для удобства обслуживания и ремонта амортизаторы без особых трудностей снимаются с автомобиля и выполнены разборными.

Для амортизаторов используется жидкость АЖ-12Т, которой полностью заполняются рабочий цилиндр 23 и часть резервуара 5. Жидкость в амортизаторы заливают в строго определенных объемах: в передние по 140 см3, в задние по 210см3. При недостатке жидкости амортизатор работает слабо, при избытке может быть выведен из строя.

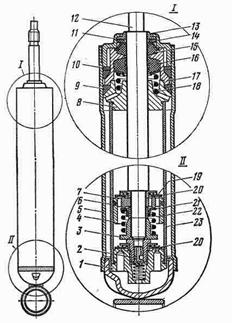

1-корпус клапана; 2-клапан хода сжатия; 3-гайка; 4-поршень; 5-резервуар; 6 — поршневое кольцо; 7 — перепускное отверстие; 8 — втулка направляющая; 9 — кольцо уплотнительное; 10 — шайба уплотнительная; 11-гайка резервуара; 12 — шток с поршнем; 13 — кольцо защитное; 14 — прокладка кольца; 15 и 16 — сальники штока; 17 — обойма сальников; 18 — пружина сальника; 19 — пружина клапана; 20 — перепускной клапан; 21 — клапан отдачи; 22 — втулка штока: 23 — цилиндр амортизатора

Рисунок 3.5. Амортизатор.

3.5 Мосты и колеса

Задний мост автомобиля ГАЗ-3102 — разъемный. Конструкция средней части моста показана на рисунке 1.10 Балка моста состоит из двух кожухов полуосей, левый кожух 36 — из бесшовной трубы (сталь 45), к которой встык приварены: с одной стороны квадратный фланец для крепления тормоза и полуоси и с другой — кованая крышка 34 картера. Правый кожух 26 представляет собой такую же трубу, запрессованную в картер 27.

На автомобиле установлены колеса с ободом размером 5J/2JX14″, с бескамерными шинами 205/70SR14 и вентилем типа ЛБ 15,2 или шины 205/70R14 с камерой. Оба типа шин взаимозаменяемы.

Бескамерные шины можно монтировать только на колеса с исправными ободьями. Обод колеса должен иметь ровные и гладкие боковые посадочные поверхности, к которым прилегают шины. Вмятины, забоины, сколы краски и коррозия на этих поверхностях не допускаются.

Заключение

В курсовом проекте с целью познания подсистем второго уровня — трансмиссии и ходовой части — описаны их назначение, классификация и устройство на примере легкового заднеприводного автомобиля ГАЗ-3102 «Волга», проведен расчет крутящих моментов и частот вращения на всех выходных валах агрегатов трансмиссии и на всех передачах.

Литература

1. Автомобиль ГАЗ-3102 «Волга»: Устройство, техническое обслуживание и ремонт/А.Д. Просвирин, А.И. Гор, Б.А. Дехтяр и др. — М.: Транспорт, 1984. — 304 с., ил., табл.

2. Краткий автомобильный справочник. Том 3. Легковые автомобили. Часть 2 / Кисуленко Б.В. и др. — М: Компания «Автополис-Плюс», НПСТ «Трансконсалтинг», 2004. — 560с., ил., табл.

3. Некрасов В.И. Методические указания к выполнению курсовой и контрольной работ по дисциплинам «Устройство автомобилей» «Основы конструкции ТТМ» для студентов специальностей 190601 АТХ, 190603 СТЭ очной, заочной и заочно-сокращенной форм обучения. — Сургут: СИНГ, 2008 г. — 33с.

4. Автомобили: Теория и конструкция автомобиля и двигателя: Учебник для студ. Учреждений сред. проф. образования / В.К. Вахламов, М.Г. Шатров, А.А. Юрчевский; Под ред. А.А. Юрчевского. — 2-е изд., стер. — М.: Издательский центр «Академия», 2005. — 816 с.

Устройство и ремонт передней подвески газ 3110

итак долго мучался мучался и намучался с этой подвеской я, толковой инфы нигде нету и приходится все сосать из пальца тут чуток там и тд… итак начну свой рассказ длинною в пол года…

началось все еше зимой когда взял чернику, сразу появились мысли о вольво мосте и передней шаровой . ну так как мост надо делать а шары встают почти болт-он то решено в начале делаю шары да и у них вкусняшек больше…

и так первый вопрос был МОЖНО ЛИ ПОСТАВИТЬ ШАРЫ НА БАЛКУ ОТ ШКВОРНЯ ?(лично я не хотел снимать балку с машины и гемороиться с мотором и тд…)ответ-МОЖНО! все идеально встает но нужно пару доработок сделать…итого берем снимаем все с шаровой балки ( т.е 4 рычага и поворотные кулаки)

все рычаги встают один в один КРОМЕ одной доработки ! приходится стачивать сайлентблок с внешней стороны! т.е когда сайлент забит на свое место по центру своего места то тупо берем болгарку и стачиваем его вровень с рычагом а с внутренней стороны

на этой фотке хоть и плохо но примерно видно сайлентблок сточенный вровень

он все также остается родной ! и все закручивается на болты с накатанной резьбы ничего не срывает и тд…единственное отличие как говорит народ это то что у них разный наклон чашки от пружин… честно на глаз я не заметил этого да и на ходовых качествах тоже.

  • следующее что меня гложило это вопрос пружин так как джиперская волга меня не устраивала и я заморочился этим вопросом оч серьезно … но об этом вот тут подробно описанно Немного о пружинах жесткости и занижении =)
  • ПОТОМ БЫЛ ВОПРОС ПЕРЕМЕШЕНИЯ — купить то купил а надо в гараж привезти =) волговская подвеска очень мило влазит в багажник нашей баржы я оч сомневался но тем не менее, в 02 волгу там багажник поболее влазит прям в сборе, чтобы засунуть в 3110 приходится снять один поворотный кулак ( сбить 2 шаровых и все )
  • СЛЕДУЮЩИЙ ВОПРОС — ПОСТАВИЛ ШАРЫ ГДЕ ЖЕ ВЫВОРОТ?ОТВЕТ- автогаз лепил 3 вида трапеций и 3 вида маятников / сошек и 2 вида колесных сошек…
  • следовательно имеем следующий набор1 вид ВОЛГА БЕЗ ГУРА — длинные колесные сошки, самый короткий маятник и сошка рулевого + кривая ( хз почему но сколько не видел везде так) трапеция ( фото будут дальше)2 вид ВОЛГА С ГУРОМ — короткие колесные сошки, средний маятник и сошка гура и прямая трапеция3 вид ВОЛГА С ГУРОМ Н/О ( тобишь 105) — короткие колесные сошки, самые длинные маятник и сошка, кривая трапеция т.к она уже может упереться в мотор =)
  • а теперь все с фото

вот та самая кривая трапеция

разница в них еше и в том что дырки под рулевые тяги на разных расстояниях соотвественно длинна рулевых тяг ТОЖЕ РАЗНАЯ но это касается только внутренних ( длинных) частей рулевых тяг, БЫВАЮТ длинные и короткие ( разница порядка 2-3 см) если не те взять то колеса будут в кучу как не крути =)

вот наглядная разница маятников слева старого образца справа нового

вот примеры с длинами (просто мне пришлось ездить с ноутом и доказывать что они существуют ! )

вот нового образца

вот также сошки новая стоит зараза 800 рублей в газ детали машин

и старая … будете снимать полюбому придется делать надпил а то она намертво закисает.

  • как то так потом если что то еше вспомню допишу по рулевым…
  • теперь самое сладкое для любителей занижения, типа меня…
  • существует много разных вариантов начиная с банального режим пружины кончая занижающими проставками…итак
  • пружины лично я взял от шнивы и отпилил 0.25 витка чтобы пружина ровно легла в чашку

отбойник резать приходится по любому т.

к даже на штатных пружинах он вечно цеплаяется а при занижении даже минимальном сразу ложится на него … я срезал 2/3 и нежалуюсь1 способ режим пружины ( думаю все понятно ) берем пружину берем жену болгарина и вперед!2 способ занижение нижней чашки фоток к сожалению не нашел но суть в том что берем и опускаем нижнюю чашку, взяв длинные болты и подложив шайбы / проставки между рычагом и чашкой .

  1. 3 способ самый геморойный это занижающие проставки вот тут подробно о них описанно
  2. теперь пара тройка нюансов для занижения
  3. при занижении рулевые тяги выравниваются относительно земли или даже переворачиваются так что со стороны колеса она выше и следовательно шарнир начинает работать на излом для этого надо учесть что бывают рулевые наконечники 2х видов

  • соответсвенно нам нужны прямые т.к изогнутые еше больше изламывают палец…
  • потом есть момент со сход развалом и кастером …
  • по поводу кастера могу сказать так есть 4 способа известных мне а дальше это уже вариации1) сдвинуть верхний рычаг регулировочными шайбами ( как это сдеал я ) у меня кастер 11 градусов2) выбить нижнюю ось рычага чуток вперед3) пересверлить рычаги и переставить шаровые
  • 4) гдето слышал что подкладывают “клинушки” под балку где она крепится к лонжерону но это как то все сомнитеьно…
  • еше есть момент по поводу сход развала если делать кастер как делал я то нужно учесть что болты сход развала ( которые 4 штуки с каждой стороны на верхнем рычаге ) быают 2х типов 24 и 105 разница вот

сверху 24 снизу 105

  1. вот такие вот дела братцы. вроде все что можно про переднюю подвеску рассказал расписал поделился и собрал в едином месте …
  2. PS если будете тюнячить типа там занижать кастеры делать и все такое то сход развальшики очень не любят этого =) я вчера ездил к официалам на сход равзал ( пол москвы обзвонил нигде волгу не берутся темболее заниженную, еле уговорил официалов сделать) так дед там мне плешь проел пока все делал =)
  3. удачи всем ровных дорог и низких лежаков =)

Волга ГАЗ 3110, 310221 передняя подвеска устройство ремонт | Автомобильные Новости Рунета – Каталог Автомобилей

Волга ГАЗ 3110, 310221 передняя подвеска устройство ремонт

Передняя подвеска независимая, шкворневая, пружинная на двойных поперечных рычагах c телескопическими амортизаторами.

Высокую жесткость подвески обеспечивает стальная кованая балка, на которой устанавливаются чacти подвески. Дополнительную надежность креплению балки придает растяжка. Одним концом она вворачивается в тело балки, а другим, прикрепляется к кронштейну поперечины передних лонжеронов.

К верхней части балки двумя болтами прикрепляется ось верхних рычагов. Между осью и балкой располагаются 2 подборки регулировочных прокладок для корректировки угла наклона шкворня и развала передних колес.

2 верхних стальных кованых рычага соединяются между собой опорой буфера хода отдачи. С одного конца в отверстия рычагов запрессовываются резинометаллические шарниры, с другого сделаны отверстия под палец стойки.

Нижние рычаги также стальные, кованые, скреплены чашкой пружины и также имеют запрессованные резинометаллические шарниры и отверстия под нижний палец стойки.

Осью нижнего рычага служат пальцы, ввернутые в балку.

Стойка передней подвески стальная, кованая, содержит проушины для запрессовки резьбовых шарниров, а также отверстия для установки шкворня в верхней и нижней головках. В нижней части стойки выполнена площадка для фиксации резинового буфера, ограничивающего ход подвески вверх.

Волга ГАЗ 3110, 310221 передняя подвеска устройство ремонт

В ступицу переднего колеса запрессовываются 2 конических роликовых подшипника. От пыли и грязи изнутри они защищены манжетой, а снаружи резьбовым колпаком. Промежуток в подшипниках колеса регулируется стопорной гайкой.

Ступица с подшипниками расположена на цапфу поворотного кулака. При повороте колеса шкворень вращается в игольчатых подшипниках стойки.

  • Осевое движение поворотного кулака по стойке ограничивает упрямый шариковый подшипник, установленый у наружнего подшипника стойки.
  • Передняя подвеска
  • Элементы передней подвески
  • 1 цапфа поворотного кулака;
  • 2 тормозной диск;
  • 3 стойка;
  • 4 верхний буфер;
  • 5 верхний рычаг;
  • 6 шток амортизатора;
  • 14 нижняя чашка пружины;
  • 15 амортизатор;
  • 16 нижний буфер;
  • 17 шкворень;

  1. 18 роликовые подшипники ступицы колеса;
  2. 19 пресс-масленки;
  3. 20, 21 резьбовые шарниры стойки;

22 резинометаллические шарниры нижнего рычага.

В резьбовые отверстия стоек передней подвески ввернуты по три пресс-масленки. Верхняя предопределена для смазки наружнего резьбового шарнира, средняя для смазки наружнего игольчатого подшипника шкворня и нижняя для впуска смазки к нижнему игольчатому подшипнику и нижнему резьбовому шарниру.

Периодичность смазки каждые 4 тыс. км. “шприцуем” части трения трансмиссионным маслом до появления масла из-под уплотнителей с обеих сторон втулок. Применение других, не рекомендованных смазок может привести к закоксовыванию каналов и, как следствие, выходу из строя шарниров и подшипников.

Контролируем зажим гаек наружнего и нижнего пальцев стойки (12,020,0 кгс м), а также положение уплотнительных колец резьбовых шарниров и защитного чехла упорного подшипника.

Через каждые 20 тыс. км контролируем зажим гаек осей верхних рычагов (7,09,0 кгс м), поперечины к кронштейну моментом (2,73,6 кгс м). Подтягиваем гайки пальцев резьбовых шарниров (12,020,0 кгс м). Кроме того моментом 12,514,0 кгс м зажимаем болты фиксации подвески к лонжеронам автомобиля.

Волга ГАЗ 3110, 310221 передняя подвеска устройство ремонт

Следим за состоянием резиновых втулок верхних и нижних рычагов подвески, стабилизатора поперечной устойчивости, резиновых подушек, стоек стабилизатора, амортизаторов и резиновых защитных колец резьбовых шарниров стойки.

Поддомкратив автомобиль, монтируем упор под чашку пружины. Опускаем автомобиль, сжимая пружину до тех пор, пока резиновый буфер верхних рычагов не отойдет от ограничения. В таком положении контролируем присутствие люфтов в шарнирах и подшипниках подвески.

Контролируем и при надобности регулируем подшипники ступиц передних колес (см. Корректировка подшипников ступицы).

Так же иногда контролируем и при надобности регулируем углы установки передних колес.

Волга ГАЗ 3110, 310221 передняя подвеска устройство ремонт








Интересные записи

Замена шкворней на ГАЗ 3110 своими руками

Шкворни – это часть передней подвески, которая отвечает за управляемость автомобиля. Через шкворни крепятся колеса к балке. От их состояния зависит безопасность езды. В процессе эксплуатации автомобиля шкворни требуют постоянной смазки. При возникновении больших люфтов в подвеске требуется замена шкворней на газ 3110.

Материалы и инструменты, необходимые для замены шкворней

  • домкрат;
  • упоры под колеса;
  • набор ключей;
  • отвертки;
  • молоток и зубило;
  • пробой;
  • набор оригинальных шкворней с номером 3110-3001120.

Последовательность работ при замене шкворней на ГАЗ 3110

Автомобиль необходимо поставить на ручной тормоз и включить первую передачу, после чего поднять при помощи домкрата и снять колесо.

Далее необходимо снять тормозной суппорт из поворотного кулака. Для этого нужно открутить два болта на суппорте: один снизу, второй сверху. После откручивания суппорта его необходимо снять с тормозного диска, отвести в сторону и подвязать, чтоб не повредить тормозной шланг.

От поворотного кулака отсоединяем рулевую тягу. Для этого нужно открутить на пальце рулевого наконечника гайку и выдавить палец из проушины поворотного кулака.

Далее под нижний рычаг автомобиля подставляется упор, и автомобиль немного опускается на домкрате до момента сжатия пружины. После чего окручивается и выбивается верхний и нижний болт, крепящий поворотный кулак к верхнему и нижнему рычагам.

Снятый в сборе поворотный кулак очищается от грязи, затем выворачиваются масленки, чтобы не повредить при разборке.

При помощи острого пробоя и молотка через отверстие в поворотном кулаке выбивается штопорный штифт.

Упершись зубилом в бортик шкворня, и простукивая его молотком поочередно в обе стороны, выбиваются заглушки шкворня, после чего выбивается и шкворень.

Далее снимается стойка, упорный подшипник с резиновой защитой, а также регулировочные шайбы (они бывают пяти размеров от 0,8–1,6 мм, с шагом в 0,2 мм).

Замена шаровой опоры Лада Приора на новую

Через отверстия отверткой вынимаются уплотнительные резиновые кольца игольчатых подшипников.

Молотком и пробоем соответствующего размера выбивают игольчатые подшипники шкворня.

Установка нового шкворня производится в обратной последовательности при условии, что в корпусе игольчатого подшипника имеются два отверстия.

Устанавливая нижний подшипник, необходимо совместить два отверстия: одно с отверстием пресс-масленки, второе с отверстием для смазки нижнего резьбового шарнира. При установке верхнего игольчатого подшипника также необходимо совместить отверстие с пресс-масленкой. Смазка в опорные подшипники закладывается при сборке узла.

В процессе работы износ шкворня происходит только с одной стороны, для увеличения срока службы его можно провернуть. На шкворне имеется выточка под штопорный штифт. При повышении износа более 0,3 мм, штифт можно выбить, а деталь провернуть на 90 градусов, при этом замена шкворней на ГАЗ 3110 может быть перенесена на более поздний срок.

Подвеска Волга

Устройство передней подвески, схема передней подвески автомобиля Волга ГАЗ 31105.

  • схема передней подвески автомобиля Волга ГАЗ 31105:
  • 1 — тормозной диск; 2 — ступица; 3 — манжета; 4 — внутренний подшипник ступицы; 5 — колпак ступицы; 6 — цапфа; 7 — гайка ступицы; 8 — наружный подшипник ступицы; 9 — корпус скобы дискового тормоза; 10 — тормозной щит; 11 — поворотный кулак; 12 — болт крепления верхней шаровой опоры; 13 — верхняя шаровая опора; 14 — верхний рычаг; 15 — резиновый буфер хода отдачи; 16 — резиновая прокладка пружины; 17 — амортизатор; 18 — верхняя опорная чашка пружины; 19 — шайбы подушек; 20 — гайки крепления штока амортизатора; 21 — подушки амортизатора; 22 — шпилька крепления оси верхнего рычага; 23 — регулировочные прокладки; 24 — болт крепления оси верхнего рычага; 25 — планка крепления оси верхнего рычага; 26 — планка крепления балки; 27 — кронштейн крепления подвески к лонжерону; 28 — болт крепления балки переднего моста к лонжерону; 29 — лонжерон; 30 — кронштейн опоры двигателя; 31 — балка (поперечина) передней подвески; 32 — задняя часть нижнего рычага; 33 — пружина; 34 — нижняя опорная чашка пружины; 35 — шарнир амортизатора; 36 — болт (с высокой головкой) крепления чашки амортизатора, ограничивающий ход сжатия; 37 — резиновый буфер хода сжатия; 38 — поворотный рычаг; 39 — нижняя шаровая опора; 40 — болт крепления нижней шаровой опоры; 41 — болт, стягивающий части нижнего рычага; 42 — передняя часть нижнего рычага; 43 — болт крепления нижнего рычага к балке; 44 — сайлентблок нижнего рычага; 45 — болт крепления верхнего рычага; 46 — сайлентблок верхнего рычага; 47 — ось верхнего рычага.
  • Устройство передней подвески.

Схема передней подвески – безшкворневая, расположенная на рычагах, с кручёными пружинами, шаровыми, амортизаторами и стабилизатором. В её основании находится балка, выполненная из закалённого сталистого металла, на ней расположены все основные детали конструкции. Прочность её соединения с рамой даёт наличие тяги, прикреплённой к лонжеронам одним концом, а другим – скреплённой с её центром.

С боков к ней приварены пружины и крепежи кронштейнов верхних рычагов. Шток верхнего рычага прикручен к основанию кронштейна с использованием болтов и шпилек. Между балкой и штоком рычага расположены 2 комплекта уплотнительных резинок, корректирующих углы наклонов оси.

Верхний рычаг изготовлен из углеродистой стали, крепится двумя болтами сквозь сайлентблоки. На внешнем крае этого рычага имеется платформа, в которой имеются специальные проёмы для крепления шаровой (соединение выполнено с помощью четырёх болтов).

Строение нижнего рычага соединено из двух элементов: переднего и заднего, изготовленных из той же углеродистой стали. Соединяются они с помощью пружины. Внешние края обоих элементов рычага скреплены одним болтом. Внутренние края держатся с использованием двух болтов сквозь сайлентблоки и соединены с балкой.

Внешний вид передней подвески Газ 31105 Волга.

В передней части рычагов смонтирована специальная ниша, в которой располагается нижняя шаровая. Отбойный буфер расположен на верхнем рычаге, материал его изготовления – маслостойкая резина.

А на нижнем расположен буфер хода сжатия. К двум рычагам с использованием шаровой присоединён поворотный кулак. В его верхней части имеется впадина, в которую входит верхняя шаровая.

В нижней – платформа с четырьмя отверстиями, в которые крепится нижняя шаровая.

Поворотный рычаг соединён с внутренним кулаком. С наружного края к нему присоединена цапфа, на которой имеются проушины для соединения с тормозным механизмом и осью. Ступица движется с помощью двух подшипников, регулировка зазора в которых выполняется вращением гайки ступицы.

Стабилизатор поперечной устойчивости состоит из штанги и двух стоек. Штанга в двух местах закреплена к кузову автомобиля металлическими шпильками, смягчёнными резиновыми подушками.

Стабилизатор подвески, поперечной устойчивости Волги газ 31105.

Стойки с помощью шаровых шарниров соединяются со стабилизаторами. Один край стойки прикреплён к нижней чашке пружины.

Возможные поломки подвески Газ 31105 и устранение неполадок.

Устройство передней подвески является сложной конструкцией. При появлении стука или посторонних шумов следует провести проверку и диагностику её состояния для предотвращения непредвиденных поломок.

ПроблемаПричиныРешение проблемы
шум и стук внизу авто во время движенияполомка амортизаторав подвеске ГАЗ-31105 применяется использование разборного амортизатора, поэтому можно поменять его или отремонтировать
выработка резиновых уплотнителей, применяемых в соединении некоторых элементов, в результате чего будет раздаваться периодический стуктребуется замена изношенных резинок Полезный совет! Цена этих резиновых элементов невелика. Поэтому рекомендуется купить весь комплект подушек и заменить полностью.
выработка шарнира рычаговзамените их новыми
шаровая опора изношена (разбит шарнир стоек стабилизатора)требуется замена стоек вместе с шарнирами
износ шаровых шарниров рычагазамена шарниров
большой зазор в колёсных подшипникахрегулирование зазора, замена подшипников
просев, сломанная дуга пружинызамена старой пружины на новую
Скрип внизу авто во время движениявыработка шарниров рычагазамените шарниры на новые
не регулируется угол установки переднего колесапоперечина деформировалась от сильного ударазамените деталь на новую
выработка шарниразамените изношенную деталь
лонжерон, рычаг подвески или поворотный кулак сломан, загнут от удараремонт или замена повреждённых элементов
во время движения авто тянет вбокразное давление в колёсах автомобиляпроверка и установка одинакового давления
угол расположения передних колёс не отрегулирован или сбитграмотная регулировка угла в специализированном сервисе
рычаг и поворотный кулак деформировались или поврежденыремонт или замена неисправных деталей
пружины разной жёсткостизамена пружин на новые, равноценные. Важно! Пружины подвески меняются с обеих сторон одновременно.
неравномерная выработка протектора шин передних колесугол расположения колёс нарушен (развал схождение)восстановление нужного угла расположения колёс (развал схождение)
соединение балки и лонжеронов ослаблоподтяните болты соединения

Конструкция задней подвески

Устройство задней подвески состоит из листовых рессор, амортизаторов, и стабилизатора поперечной устойчивости. В случае стука и шума, раздающегося из-под задней части машины, рекомендуется проверка состояния подвески.

Пять полос рессоры стянуты между собой центровочным болтом. Три крайних листа дополнительно стянуты стальными хомутами. Крепление на автомобиль выполнено соединением верхнего листа рессоры (коренного) и лонжерона.

Для того чтобы листы не скрипели при работе, между ними располагаются специальные прокладки.

К раме ГАЗ-31105 рессора крепится с помощью проушин с запрессованным сайлентблоком. Задняя проушина присоединена к лонжерону с использованием серьги, передняя – с помощью болта. С каждой стороны рессоры установлены стремянки, к которым прикреплён задний мост. Для смягчения неровностей дороги, соединение происходит через резиновые обоймы.

Движение моста в сторону днища ограничивается двумя резиновыми буферами, расположенными в месте соединения с рессорой.

Над картером заднего моста расположен ещё один буфер. Его функция заключается в предотвращении ударов моста по раме. Крепление телескопических двухтрубных амортизаторов выполнено путём соединения его верхней части к раме машины, а нижней – к подкладке рессоры. Амортизаторы ГАЗ-31105 – разборные, что позволяет выполнять их ремонт своими руками.

Допустимые поломки задней подвески, ремонт.

Во время движения по неровной дороге из задней нижней части слышится шум, скрип или стук, – значит, пришло время проверить состояние подвески ГАЗ-31105.

ПроблемаПричиныРешение проблемы
посторонний шум и стук при движениинеисправность амортизаторовзадние амортизаторы разборные, поэтому если в их работе слышен стук, можно попытаться выполнить ремонт самостоятельно
выработка прорезиненных прокладок рессорзамена прокладок
резиновые прокладки соединения штанги и лонжеронов разрушилисьзамена прокладок
выработка шарнира штанги, слабое соединениезамена штанги или затяжка соединения
амортизатор болтается в кронштейнах или разбились уплотнительные подушки и втулкитребуется затянуть крепления амортизатора или заменить износившиеся элементы
рессоры скрипят при нагрузкеподушки между листами рессор или под втулками разрушилисьзамена изношенных подушек
просадка или разрушение листов рессорзамена рессоры полностью или только повреждённого листа
Колея передних колёс не совпадает с заднейкоренной лист пришёл в негодностьзамена рессоры или одного коренного листа автомобиля ГАЗ-31105
центральный болт, скрепляющий листы рессор сломанзамена болта
Резкие и частые провалы при езде по грунтовкеодна из рессор дала осадку, поломаласьзамена, ремонт рессоры
автомобиль долгое время эксплуатировался с перегруженным салоном и багажникомзамена неисправной рессоры
При пробоях слышен металлический стукамортизаторы утратили свой эффект сжатиязамена, ремонт амортизаторов
резиновые буферы разрушенызамена резиновых буферов
Работа амортизаторов вызывает сомнениявтулки амортизаторов изношенызамена втулок
амортизаторы подтекаютзамена амортизаторов

Видео, стуки в задней подвеске ГАЗ 31105, барабашки.

Для добавления комментариев нужна регистриция

Ремонт передней подвески автомобилей ГАЗ

Автомобили ГАЗ – это автомобили, производящиеся на горьковском автомобильном заводе. История данного завода уходит далеко в прошлое. На базе завода производили и производят как легковые, так и грузовые автомобили не большой вместимости. На базе этого завода выпускают всем хорошо известные маршрутные такси семейства газель и весь линейный ряд подобных автомобилей.

Из легкового транспорта на заводе выпускали автомобили ГАЗ-69. Автомобиль повышенной проходимости, на базе которого создали современные уазики. Завод во все времена отличался созданием автомобилей для народа, доступные и очень надежные автомобили. Ключевым отличием любого автомобиля семейства газ является неприхотливость в ремонте и эксплуатации.

Огромной популярность в советские годы стали пользоваться автомобили волга, производимые на этом предприятии. Самой легендарной волгой является газ-21 волга. Данный автомобиль спустя 50 лет не утратил своей престижности. В настоящее момент они используются в большей степени для коллекции, чем для использования каждый день.

На смену ГАЗ-21 пришла более современная модель газ 2410. Данный автомобиль был создан в 70х года прошлого столетия. Стал основным массовым автомобилем того времени, считался самым престижным и комфортным автомобилем того времени. На базе этого автомобиля, были созданы, модели карет скорой помощи и автомобили специального назначения.

Особой популярность автомобили пользовались в такси крупных город. Волга – легендарный автомобиль для службы в такси. Не случайно именно волга стала символом такси – огромный просторный салон, позволяет легко разместить четырех взрослых людей – пассажиров с небольшими сумками, багажник автомобиля, также внушительных размеров, что позволяет перевозить сразу большой багаж.

Кроме всех этих особенностей, автомобиль обладал мощным и безотказным силовым агрегатом, который позволяет с легкостью разгонятся и преодолевать любые подъемы без особого труда.На смену модели 2410 пришла новая модель газ 3110 полностью отвечающая всем современным требования автомобилестроения. После модели 3110 была создана новая версия автомобилей волга газ 31105.

Данная модель кардинально отличается от всех предыдущих версий автомобилей.

Рассмотрим строение и ремонт передней подвески газ 3110.

Передняя подвеска автомобиля представляет собой жесткую стальную балку на которую и устанавливаются все элементы подвески, а именно пружины на двойных рычагах и телескопические амортизаторы и непосредственно шкворня. Дополнительную надежность всей конструкции придает установка растяжки балки.

С одной стороны растяжка крепиться к балке, с другой стороны крепиться непосредственно к лонжерону автомобиля. Сверху к балке крепится ось верхних рычагов, при помощи двух болтов.

По середине между осью и балкой имеется набор прокладок для регулировки угла наклона колес автомобиля, это выполняется за счет регулировки наклона шкворня. Верхние рычаги соединяются друг с другом при помощи буфера хода отдачи. Нижние рычаги соединены с помощью чашки пружины.

И верхние и нижние рычаги имеют запрессованные резинометаллические шарниры. Осью нижнего рычага служит обычный палец , который вворачивается в балку.

Основной ремонт подвески заключается в замене рулевых трапеций, замена резьбовых втулок и втулок рычагов, самое сложно как всегда это замена втулок рычагов на новые. Как правило, это мероприятие выполняют в мастерской с помощью хорошего пресса и газовой горелки.

Автомобиль газ 31105 и его ремонт подвески.

Ремонт передней подвески ГАЗ 31105 резко отличается от ремонта подвески на всех предыдущих моделях автомобилей ГАЗ. Новая модель привычной волги уже идет без шкворней, установлены обычные шаровые опоры, за счет чего автомобиль стал еще мягче. Основа подвески старая добрая балка, к ней крепиться вся подвеска.

К дополнению установлен стабилизатор поперечной устойчивости, придающий больше устойчивости автомобилю, а все остальное в принципе осталось прежнее. Вся подвеска состоит из двух рычагов верхнего и нижнего. Верхний рычаг обычный металлический, стальной с тремя отверстиями, через которые к нему крепиться верхняя шаровая, а сам рычаг крепиться через сайлентблоки.

Нижний рычаг металлический, состоит из двух частей – передней и задней, которые соединяются между собой чашкой пружины – это внутреннее соединение, а с наружи соединяются болтом и гайкой. К балке рычаги крепятся двумя болтами через обычный сайлентблок. Сверху и снизу установлены резиновые буферы отбоя.

Стоит отметить, что шаровые автомобиля верхние и нижние немного различны и не заменяют друг друга. К поворотному кулаку крепиться поворотный рычаг, с помощью двух болтов. В рычаге есть ухо, которое предназначено для установки пальца рулевой тяги. С внешней стороны на кулак крепиться цапфа при помощи четырех болтов.

На цапфу есть специальные прилитые части, в которые отверстия предназначены для крепления скобы для тормозного механизма и оси ступицы автомобиля.В ступицах на данной модели установлены конические роликовые подшипники, которых там два. Также на автомобиль установлена поперечная тяга, которая не дает автомобилю крениться в поворотах.

Она в двух местах закрепляется к кузову и с каждой стороны прикрепляется к чашке амортизатора.Ремонт подвески заключается в замене амортизаторов, замене шаровых опор и замене сайлентблоков. Это основные моменты ремонта подвески современной волги, не стоит забывать про замену рулевой автомобиля.

Новый автомобиль газ 31105 резко отличается от привычной волги как внешне, так и внутренне. Уровень комфорта нового автомобиля значительно выше. Автомобиль, как всегда, стоит на службе в такси. Как и всего старшие братья, верой и правдой служит своему народу.

Ремонт Передней Подвески Газ 3110 Своими Руками

Тюнинг Волги 3110 – путь к неизведанному совершенству

Данный автомобиль не был избалован вниманием престижных тюнинг-ателье, а российский автопром никогда не баловал хозяев Волг многообразием аксессуаров для стайлинга. По этим причинам тюнинг Волги 3110 конечно по-праву именовать уделом творческих личностей, не привыкших к поиску легких путей и готовых решений.

Нужно заметить, что что остается сделать нашему клиенту Волги 30 первой серии являются благодатным полем для приложения умений и талантов знатоков технического совершенствования.

Творческий порыв модернизаторов «тридцать первой» решительно преобразует средний класс этого автомобиля, радующего свободой салонного места и солидностью внешнего вида.

Более того, Волга 3110 находится только лиш в одном шаге от священного ретростатуса, который будет приятно веселить ее обладателя завышенным вниманием публики.

Творческая работа над дизайном обвеса способна придать автомобилю свежайший и выразительный вид, стопроцентно сохранив фирменную аутентичность Волги.

Вобщем, излишняя смелость дизайнера не каждый раз идет на пользу наружности почетаемой машины. Попытка придания восточного прищура «глазам» Волги ГАЗ 3110 вряд вам больше понравятся признана успешной.

Кузовные работы, проведенные опытными руками, способны перевоплотить номенклатурный экипаж конца прошедшего века в современное купе. Низкопрофильная резина на литых дисках со спицами подчеркивает стремительность нового вида Волги.

  • Есть по-настоящему конструктивные варианты наружного тюнинга ГАЗ 3110, в каких почти невозможно выяснить автомобиль-прототип.
  • Полный стайлинг Волги 3110, не считая монтажа аэродинамического обвеса, спойлера и улучшенной оптики, непременно должен содержать установку дисков из легких сплавов, придающих машине симпатичный и оживленный вид.
  • Улучшенная оптика для ГАЗ 3110 подчеркнет особенность обладателя автомобиля.

Тюнинг салона

Выполнив обычный набор работ по обесшумливанию салона, устранению скрипов и ловле «сверчков», можно перебегать к усовершенствованию панели устройств. Существует много авторских вариантов ее обновления, но, самым всераспространенным и испытанным является смена штатных ламп подсветки светодиодами с рассеивающим эффектом.

Схожий прием дозволит подобрать лучшую яркость и расцветку подсветки. Конфигурации в световом оформлении приборной доски прибыльно подчеркнут перемены в интерьере машины.

Вторым элементом доводки освещения является установка новых осветительных плафонов кабины. В авто завышенной комфортности (к каковым непременно относится ГАЗ 3110) не лишним и гармонически вписываются плафоны подсветки, расположенные не только лишь на потолке салона, однако на спинках фронтальных сидений.

До тюнинга салона знатоки советуют приобрести набор декоративных вставок «под дерево» для дверей и фронтальных панелей. Это освободит вас от необходимости заниматься непростым процессом снятия мерок, подгонки кустарных накладок и дозволит придать салону машину утонченности.

В сфере торговли несложно отыскать комплекты для тюнинга салона с расширенным набором аксессуаров. У них входят декоративные элементы для управляющего колеса, накладки центральной и приборной панелей, чехлы для рычага переключения передач.

Некие обладатели машин горьковского автозавода, проводя тюнинг салона Волги 3110, меняют управляющее колесо на руль спортивной модификации.

Тюнинг мотора

Тот, кто не желает растрачивать время на модернизацию родного мотора и вожделеет сделать лучше характеристики его мощности и экономичности, может установить на автомобиль новый агрегат от иномарки подходящего класса. Но для этой цели придется сделать под него новые крепления и сделать особый переходник, соединяющий коробку переключения передач с родным карданным валом.

Меняем шкворня и резьбовые на ГАЗ ВОЛГА 24,2410,3110

Смена шкворней,подшипников и резьбовых втулок на ГАЗ ВОЛГА.

Ремонт фронтальной подвески ВОЛГА

Ремонт фронтальной подвески автомобиля ВОЛГА. Смена резьбовых втулок и восстановление изношенных рычагов.

Если вы поставили цель прирастить мощность и приемистость штатного мотора, нужно убрать у него что остается сделать нашему клиенту имеющиеся заводские недостатки во впускных и выпускных каналах головки блока цилиндров. Конкретно они мешают полному и правильному заполнению цилиндров горючей консистенцией. Обычная обработка пескоструйным аппаратом впускного и выпускного коллекторов позволяет достигнуть впечатляющих результатов.

Сразу с этим следует поменять заводские пружины клапанов на более жесткие. Отлично подходят пружины, используемые в клапанной группе ВАЗ 2108. Последующим шагом будут работы по уменьшению массы клапанов, и конечно изменению геометрии их фасок.

Доработка такового рода позволяет расширить фазы газораспределения, улучшает вентиляцию и заполнение камер сгорания, и дает полезный эффект, сопоставимый с установкой верхового спортивного распредвала.

Штатные поршни следует поменять на спортивные, сделанные способом ковки, и характеризуемые строго определенным смещением гнезд под поршневые пальцы относительно оси симметрии.

Стандартный распредвал Волги ГАЗ 3110 изменяется на новый, владеющий более высочайшим подъемом клапанов. Для четкой опции фаз газораспределения тюнинговый распредвал совершенствуется методом установки на этот адрес разрезной шестерни. Для улучшения теплоотвода от клапанов их железные направляющие меняют на бронзовые.

В течении тюнинга мотора не излишне предугадать смену штатного бензонасоса на надежный и производительный агрегат ввезенного производства. В конечном итоге всех выполненных доводок и модернизаций движок начинает уверено работать на всех оборотах коленвала, и даже не теряет собственной известной тяговитости ни при каких нагрузках.

Обладатели Волг с турбованным движком ЗМЗ 514.3. наверное по-достоинству оценили его динамические достоинства перед атмосферным аналогом. Этим же, кто задумал установить турбокомпрессор на агрегат ЗМЗ 406, придется выполнить работы по адаптации мотора.

Если вы поставили цель относительно крупногабаритный волговский турбокомпрессор модели СТ15 разместился на движке, не мешая работе других подвесных агрегатов, автолюбителю придется согласиться на смену штатного впускной коллектор на наименьший по размеру. Удобен коллектор от турбодизеля ЗМЗ 514.3. Выходное отверстие у него меньше, чем у мотора ЗМЗ 406, для его установки будет нужно сделать переходные фланцы крепления к блоку цилиндров.

После установки турбины нужно протестировать работу мотора в различных режимах на щите, и выполнить чип-тюнинг.

Тюнинг подвески

Безопасность передвижения по нашим дорогам в значимой степени находится в зависимости от возможности подвески накрепко принимать нашему клиенту остается скачки, удары и тряску, не терять контакт дорогой при хоть какой скорости движения. Штатная подвеска ГАЗ 3110 не полностью способна противостоять огромным динамическим нагрузкам, по причине чего езда на больших скоростях по пересеченной местности существенно увеличивает риск появления заносов и аварий.

Тюнинг волговской подвески почти всегда означает смену стандартных амортизаторов, применяемых в ГАЗ 3110, на газонаполненные. Не считая высочайшей эффективности и надежности газовых амортизаторов, специалисты высоко оценивают возможность их опции под личные особенности стиля езды.

В неких (обычно, дорогих) тюнинг-моделях амортизаторов предусмотрена возможность регулировки дорожного просвета автомобиля, что помогает ездить по бездорожью и передвигаться на больших скоростях.

Для установки тюнинговых амортизаторов лучше поменять штатные пружины, владеющие линейными чертами упругости, на двухсекционные. Высшая часть у таковой пружины более жесткая, чем нижняя.

При резком маневрировании и при вхождении в поворот на высочайшей скорости, в момент появления наклона колеса не отрываются от поверхности дороги, а прижимаются к ней, существенно улучшая общую маневренность автомобиля.

Тот, кто готов ради наибольшей маневренности автомобиля пожертвовать комфортом передвижения, может установить у него заместо резинометаллических шарниров подвески железные сферические.

Тюнинг тормозов

Рост мощности мотора, достигнутый в ходе технического тюнинга, просит улучшения эффективности работы тормозной комплекса бухгалтерских программ.

Необходимо подчеркнуть, что на всех моделях иномарок с движками объемом более 2-ух л., на задний мост инсталлируются дисковые тормоза, а на Волгу 31105 с ее 2.7,4 литрами конструкторы решили поставить барабанные.

Потому технический тюнинг 31105 включает смену тормозной системы с барабанных на дисковые.

В результате всех работ по тюнингу ГАЗ 3110 для вас остается установить в систему выпуска газов новый глушитель с блестящей насадкой.

Глушитель с блестящей насадкой отличается завышенной коррозионной стойкостью и имеет хороший костюм. Установка на автомобиль этого устройства ничем не отличается от процедуры монтажа штатного глушителя.

На этом деле рассказ о способностях тюнинга ГАЗ 3110 либо Волги 3110 завершен.

Особенности конструкции передней подвески ГАЗ – 3110

На автомобиле применена независимая шкворневая передняя подвеска. Балка 2 передней подвески (поперечина № 2) крепится болтами к лонжеронам кузова и является опорной частью для крепления силового агрегата автомобиля и элементов подвески.

  • Верхние 29 и нижние 7 поперечные рычаги обеспечивают независимое перемещение каждого из передних колес в вертикальной плоскости (при преодолении дорожных препятствий).
  • В проушины внутренних концов верхних и нижних рычагов запрессованы резинометаллические втулки, посредством которых рычаги соединяются с осями и фиксируются на осях гайками.
  • Оси верхних рычагов 29 закреплены на балке болтами, а осями нижних рычагов 7 являются резьбовые пальцы 3, ввернутые в резьбовые втулки балки передней подвески.
  • От самопроизвольного отворачивания оси нижних рычагов фиксируют стопорными скобами 1, которые крепятся болтами к втулкам балки.

К верхним рычагам крепятся болтами буфера 28 верхних рычагов с опорами. К нижним рычагам привернуты чашки 9 пружин передней подвески.

К проушинам наружных концов рычагов с помощью пальцев 24 закреплены стойки 22 передней подвески с запрессованными в головки стоек резьбовыми шарнирами.

Конструкция верхних и нижних резьбовых шарниров стойки одинаковая. Наружная втулка 26 имеет внутреннюю резьбу и запрессована в головку стойки.

В нее ввернута распорная втулка 27 с наружной резьбой.

При этом наружная втулка неподвижна при работе относительно стойки, а неподвижность распорной втулки по отношению к рычагам подвески обеспечивается за счет сжатия пальцем стойки втулки между рычагами.

Резьбовой шарнир для защиты от грязи уплотнен резиновыми уплотнительными кольцами 25. В процессе эксплуатации резьбовые шарниры периодически смазывают трансмиссионным маслом через пресс-масленки.

К стойкам крепятся резиновые буфера 21 хода сжатия.

Между осями верхних рычагов и балкой передней подвески установлены регулировочные пластины 40, обеспечивающие регулировку развала колес и продольных углов наклона шкворней.

Поворотные кулаки 16 соединены со стойками шкворнями с игольчатыми подшипниками. Для восприятия осевых нагрузок в шкворневых соединениях имеются шариковые упорные подшипники 17, установленные между верхними ушками поворотных кулаков и стоек.

Все подшипники от загрязнений защищены резиновыми уплотнениями. Подшипники шкворней в эксплуатации смазывают трансмиссионным маслом через пресс-масленки в соответствии с принятой периодичностью.

Шкворни 18 в поворотных кулаках стопорятся штифтами 15. Торцы шкворней закрыты съемными заглушками.

К поворотным кулакам болтами прикреплены поворотные рычаги рулевой трапеции, тормозные щиты 23 и скобы дисковых тормозов. На цапфах поворотных кулаков установлены ступицы передних колес.

Каждая ступица вращается на двух роликовых конических подшипниках. На ступице установлен тормозной диск. Со стороны тормозного щита ступица уплотнена сальником, а снаружи – колпаком.

Регулировка затяжки подшипников ступицы осуществляется гайкой одноразового пользования.

Гайка фиксируется на цапфе ступицы замятием буртика гайки так, чтобы смятая часть гайки вошла в паз цапфы поворотного кулака. Пружины 8 передней подвески цилиндрические.

Верхние концы пружин через резиновые прокладки 33 упираются в головки балки передней подвески, а нижние – в чашки 9 пружин, установленных на нижних рычагах.

Амортизаторы 34 передней подвески — телескопические, гидравлические, двухстороннего действия.

Амортизаторы установлены внутри пружин. Выступающие из амортизаторов верхние части штоков защищены от грязи резиновыми колпаками.

http://www.vevivi.ru/best/transmissiya-i-khodovaya-gaz-3102-ref133489.html
http://dial21.ru/hodovaya/ustrojstvo-i-remont-perednej-podveski-gaz-3110.html

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Похожее

Ремонт своими руками дэу нексия

Ремонт своими руками дэу нексия Ремонт Daewoo Nexia своими руками Сайт etlib.ru предоставляет доступ к обширному каталогу материалов, который делает ремонт Дэу Нексия своими руками доступным каждому. Здесь имеются различные видео, фотоотчеты, инструкции и советы по обслуживанию, ремонту и эксплуатации Дэу Нексия. Информация постоянно дополняется и умножается, представляя таким образом лучшую альтернативу руководства по ремонту […]

Ремонт и замена chery amulet своими руками

Ремонт и замена chery amulet своими руками Ремонт Чери Амулет своими руками Компания Chery изрядно удивила автомобилистов в начале 2000х годов, когда на дорогах стали появляться автомобили, копирующие внешность Seat Toledo, но с характерным китайским акцентом. Так компания впервые появилась на автомобильном рынке стран СНГ. До 99го года они не могли получить лицензию на продажу, […]
