Бачок расширительный: надежная работа системы охлаждения

В современных системах охлаждения двигателя используются узлы, предназначенные для компенсации температурного расширения и утечек жидкости — расширительные бачки. Все о расширительных бачках, их назначении, конструкции и особенностях, а также о верном выборе и замене этой детали — читайте в статье.

Что такое расширительный бачок?

Бачок расширительный — узел жидкостной системы охлаждения двигателей внутреннего сгорания; емкость специальной конструкции, предназначенная для компенсации утечек и температурного расширения циркулирующей в системе охлаждающей жидкости.

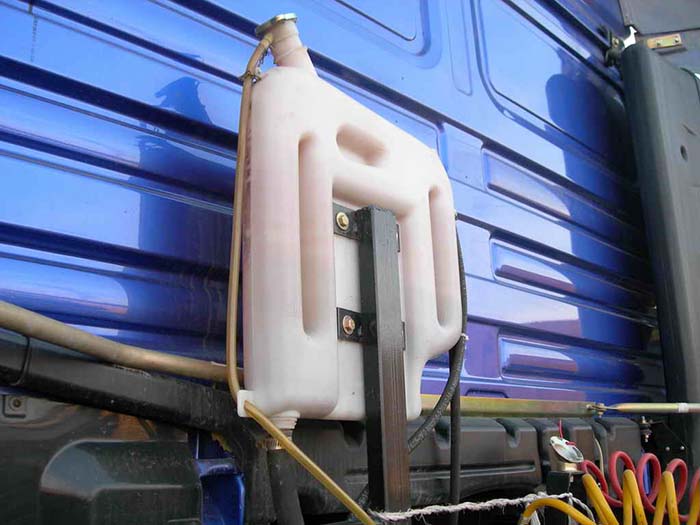

Расширительные бачки используются и в других системах транспортных средств, тракторов и спецтехники: в гидроусилителе руля (ГУР) и в различных по назначению гидравлических системах. В целом по назначению и конструкции данные бачки схожи с бачками системы охлаждения, а об их отличительных особенностях рассказано ниже.

Расширительный бачок выполняет несколько функций:

• Компенсация температурного расширения охлаждающей жидкости при нагреве двигателя — излишки жидкости поступают из системы в бачок, препятствуя росту давления;
• Компенсация утечек охлаждающей жидкости — в бачке всегда хранится некоторый запас жидкости, которая при необходимости поступает в систему (после выброса жидкости атмосферу при перегреве, при возникновении незначительных утечек и т.д.);
• Контроль уровня охлаждающей жидкости в системе (с помощью соответствующих меток на корпусе бачка и встроенного датчика).

Наличие бачка в жидкостной системе охлаждения обусловлено особенностями и физическими свойствами охлаждающей жидкости — воды или антифризов. При повышении температуры жидкость, в соответствии с ее коэффициентом температурного расширения, увеличивается в объеме, что приводит и к повышению давления в системе. При чрезмерном росте температуры жидкость (особенно вода) может закипеть — в этом случае избыточное давление сбрасывается в атмосферу через встроенный в пробку радиатора паровой клапан. Однако при последующем охлаждении двигателя жидкость приобретает нормальный объем, а так как часть ее была утеряна при выпуске пара, давление в системе падает — при чрезмерном снижении давления открывается встроенный в пробку радиатора воздушный клапан, давление в системе выравнивается с атмосферным. В этом случае в систему попадает воздух, что может оказывать негативное влияние — в трубках радиатора образуются воздушные пробки, препятствующие нормальной циркуляции жидкости. Так что после стравливания пара необходимо пополнять уровень воды или антифриза.

Антифризы различных типов обладают более высоким по сравнению с водой коэффициентом температурного расширения, поэтому описанные выше процессы происходят более интенсивно. Для устранения данных негативных эффектов в систему охлаждения и вводится расширительный бачок, соединенный с радиатором. При повышении температуры излишки жидкости просто отводятся в бачок, а при охлаждении двигателя — возвращаются в систему. Это значительно повышает порог сброса пара в атмосферу и увеличивает интервал между пополнениями уровня жидкости в системе.

Расширительный бачок играет важную роль в работе системы охлаждения и всего силового агрегата, поэтому при любой неисправности его необходимо заменить. Чтобы подобрать нужный бачок и верно выполнить ремонт, следует сначала разобраться в существующих типах и особенностях этих деталей.

Конструкция и особенности расширительных бачков

Используемые сегодня расширительные бачки имеют принципиально одинаковую конструкцию, которая отличается простотой. Это емкость объемом не более 3 — 5 литров, форма которой оптимизирована для размещения в подкапотном пространстве автомобиля. В настоящее время наибольшее распространение получили бачки из полупрозрачного белого пластика, однако на рынке представлены и изделия из металла (как правило, для старых отечественных автомобилей ВАЗ, ГАЗ и некоторых грузовиков). В бачке выполнено несколько элементов:

• Заливная горловина, закрытая пробкой с паровым и воздушным клапанами;
• Штуцер для присоединения шланга от радиатора охлаждения двигателя;
• Опционально — штуцер для присоединения шланга от термостата;
• Опционально — штуцер для присоединения шланга от радиатора отопителя салона;
• Опционально — горловина для установки датчика уровня охлаждающей жидкости.

Таким образом, в любом бачке обязательно присутствуют заливная горловина с пробкой и штуцер для присоединения шланга от основного радиатора охлаждения силового агрегата. Данный шланг называется пароотводящим, так как через него из радиатора отводится горячая охлаждающая жидкость и пар. При такой конфигурации штуцер располагается в самой нижней точке бачка. Это наиболее простое решение, однако компенсация утечек охлаждающей жидкости осуществляется через радиатор, что в ряде случаев снижает эффективность работы системы охлаждения.

Во многих бачках дополнительно используется шланг для присоединения к термостату, в этом случае пароотводящий шланг присоединяется к штуцеру в верхней части бачка (на одной из его боковых стенок), такое же положение имеет и штуцер для присоединения к радиатору отопителя. А шланг, идущий на термостат, выводится от штуцера в нижней точке бачка. Такая конструкция обеспечивает лучшее наполнение системы охлаждения рабочей жидкостью из бачка, в целом система работает более эффективно и надежно.

Практически во всех современных расширительных бачках используется датчик уровня жидкости, встроенный в специально предназначенную для этого горловину. Наиболее часто это сигнализатор простейшей конструкции, который оповещает о критическом снижении уровня охлаждающей жидкости, но, в отличие от датчика уровня топлива, не информирует о текущем количестве жидкости в системе. Датчик соединен с соответствующим индикатором на приборной панели автомобиля.

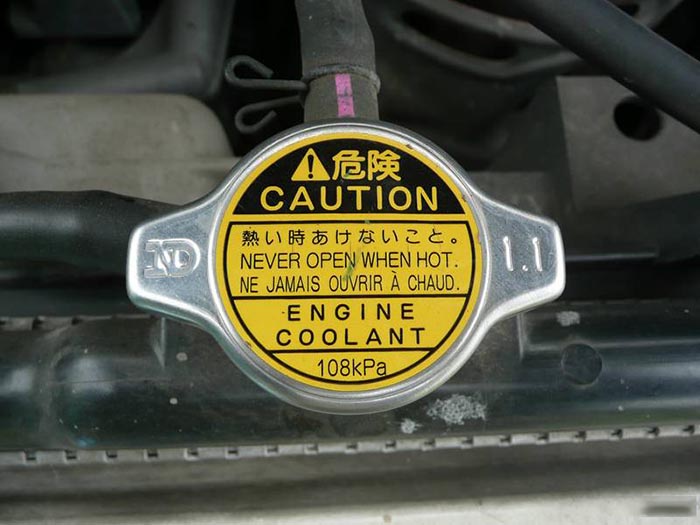

Пробка расширительного бачка, как и пробка основного радиатора, имеет встроенные клапаны: паровой (высокого давления) для сброса давления при чрезмерном нагреве охлаждающей жидкости, и воздушный для выравнивания давления в системе при ее охлаждении. Это обычные пружинные клапаны, срабатывающие при достижении определенного давления внутри бачка — при повышении давления отжимается паровой клапан, при понижении — воздушный. Клапаны могут располагаться отдельно или совмещаться в единую конструкцию.

Бачок устанавливается в подкапотном пространстве недалеко от радиатора, соединяясь с ним и с другими компонентами посредством резиновых шлангов различного сечения. Бачок несколько приподнят над радиатором (обычно его средняя линия совпадает с верхним уровнем радиатора), что обеспечивает свободное поступление жидкости (самотеком) из бачка в радиатор и/или в корпус термостата. Бачок и радиатор образуют систему сообщающихся сосудов, поэтому по уровню жидкости в бачке можно оценивать и уровень жидкости в радиаторе. Для контроля на корпусе бачка может наноситься шкала или отдельные метки с указателями «Min» и «Max».

Расширительные бачки для систем ГУР и гидравлики имеют похожую конструкцию, однако они изготавливаются только из металла, так как работают под высоким давлением. Также в этих деталях отсутствуют датчики уровня и метки, но пробка обязательно оборудована клапанами для выравнивания давления в системе на различных режимах. Присоединение шлангов осуществляется с помощью специальных наконечников, иногда — с помощью резьбовых штуцеров.

Вопросы правильного подбора и замены расширительного бачка

В процессе эксплуатации транспортного средства расширительный бачок подвергается воздействию высоких температур, значительных перепадов давления и агрессивных сред (антифриза, выхлопных газов, топлива, масел и т.д.) — все это может приводить к порче бачка и пробки заливной горловины. Наиболее частые проблемы пластиковых бачков — трещины в корпусе и разрывы вследствие чрезмерного роста давления. В любом из этих случаев бачок подлежит замене, причем сделать ремонт нужно как можно скорее.

На замену следует брать только бачок того типа и каталожного номера, что был установлен на автомобиль производителем — только так можно гарантировать корректную работу всей системы. Если из строя вышла и пробка (о чем обычно свидетельствует разрыв бачка вследствие неисправности парового клапана), то нужно купить и ее. Если же старая пробка работает нормально, то ее можно установить на новый бачок. Старый указатель уровня жидкости, как правило, тоже ставится на новый бачок без каких-либо проблем.

Замена расширительного бачка должна выполняться в соответствии с инструкцией по ремонту транспортного средства. Обычно для выполнения этой операции нужно слить антифриз, отсоединить от старого бачка все шланги, демонтировать бачок (он держится хомутом, иногда — с помощью дополнительных винтов) и установить в обратном порядке новую деталь. При этом может потребоваться и замена старых хомутов, так что сразу следует позаботиться и об их покупке. А если устанавливается старая пробка, то ее нужно проверить и при необходимости прочистить.

После монтажа необходимо залить новый антифриз и закрыть пробку, при верном выборе, замене и подключении нового бачка вся система сразу начнет нормально работать, обеспечивая эффективное охлаждение силового агрегата.

Расширительный бачок системы охлаждения мотора: назначение, устройство, неисправности

Другими словами, нельзя как сильно охлаждать мотор, так и допускать его перегрев. Для поддержания необходимой рабочей температуры в устройстве современных двигателей используется комбинированная система, которая объединяет в себе жидкостное и воздушное охлаждение.

В устройстве жидкостной системы охлаждения важным элементом является расширительный бачок. Далее мы поговорим о том, для чего нужен расширительный бачок системы охлаждения двигателя, каково его основное предназначение, а также какие неисправности расширительного бачка системы охлаждения двигателя встречаются чаще всего.

Его назначение

Для чего нужен расширительный узел? Дело в том, что любая жидкость при нагревании увеличивается в объеме. Так, объем воды при нагревании до 100°C возрастает на 4,5%, антифриза и тосола — до 6%. Чтобы при нагревании охлаждающей жидкости (ОЖ) она не выливалась из системы, нужен расширительный бак, являющийся своего рода буфером или компенсатором.

До середины прошлого века расширительные бачки под капотом отсутствовали, поскольку в качестве ОЖ использовалась обыкновенная вода, а роль компенсатора играл верхний бачок радиатора, который не доливали «под завязку». С появлением ОЖ на основе этиленгликоля (антифризы), коэффициент объемного расширения которых больше, чем у воды, появляются дополнительные расширительные бачки, чтобы не увеличивать радиатор.

Таким образом, расширительный бак (РБ) предназначен для компенсации объемного расширения ОЖ при повышении ее температуры. Располагается РБ в моторном отсеке таким образом, чтобы уровень жидкости находился примерно на середине высоты бачка.

При этом жидкость в радиаторе и бачке располагается на одном уровне по принципу сообщающихся сосудов. Поскольку РБ расположен выше радиатора, в качестве заливной горловины используется крышка расширительного бачка, про которую будет рассказано ниже.

Симптомы неисправностей

Если автомобилисту удастся разобраться в характерных признаках неисправностей крышки расширительного бачка, для него не составит труда своевременно принять меры по их устранению.

В действительности диагностировать эти неисправности, касающиеся клапанной конструкции крышки от расширительного бачка, бывает не так просто. Признаки могут не проявиться сразу, а с более серьёзными симптомами последствий приходится бороться уже не простой заменой крышки, а кардинальными мерами и дорогостоящим ремонтом.

Есть несколько ситуаций, указывающих на то, что заглушка явно не работает и не справляется с возложенными на неё функциями.

1. Из подкапотного пространства начинает валить дым. Зачастую такое происходит в ситуациях, когда антифриз или тосол начинает выливаться и попадать на впускной коллектор, разогретый к тому времени до большой температуры. Но хорошо лишь то, что в подобном случае температура самого двигателя остаётся в норме. Этот симптом характерен при поломке клапана. В норме он должен спустить давление только тогда, когда оно увеличится до пикового значения. Но бывает так, что сброс начинается раньше. А потому из бачка выплёскивается жидкость охлаждения.
2. Двигатель перегревается, но при этом из печки поступает холодный воздух. При наличии подобных признаков наверняка вышел из строя клапан, отвечающий за контроль низкого давления. Его поломка ведёт к завоздушиванию системы охлаждения, воздушные пробки внутри которой провоцируют перегрев ДВС.
3. Следы жидкости охлаждения. Если вы заметили, что антифриз оказывается в районе хомутов, трубок или под радиатором, вероятно вышел из строя клапан. Он не даёт лишнему давлению выходить, а потому давление внутри системы повышается. Из-за этого срываются хомуты, разрываются трубки и выходит из строя радиатор.

Помимо непосредственно самой замены крышки на расширительном бачке, здесь также придётся заменить радиатор, хомуты, трубки, поменять уплотнители при необходимости. Бывает и так, что разрывает сам расширительный бачок от избыточного давления. Тогда уже нет смысла покупать новую крышку. Весь узел меняется в сборе.

Устройство и работа

Расширительный бак состоит из полипропиленового корпуса, крышки и двух патрубков для присоединения шлангов жидкостной системы. С помощью нижнего шланга устройство подключается к охлаждающей магистрали, верхний служит для отведения паров и воздушных пузырей из системы. На современных моделях часто устанавливаются поплавковые датчики уровня ОЖ.

Для этой опции расширительный бачок сверху оснащается еще одной горловиной, предназначенной для установки датчика. На боковой поверхности емкости нанесены несколько контрольных рисок, от нижней — min до верхней — max. В этом промежутке и должен располагаться уровень ОЖ.

Как работает устройство? Сначала немного теории. В таблице показаны температурные режимы работы современных моторов. Как видим, двигатели работают в критических температурных условиях.

Чтобы поднять планку допустимой температуры, конструкторы повышают давление в ОЖ (больше атмосферного), благодаря чему температура ее закипания повышается. Для этого система закрывается герметично, и в ней поддерживается избыточное давление. Для разных двигателей эта величина находится в пределах от 0,1 до 0,5 бар (кг/см²).

В то же время недопустимо и значительное разрежение (больше 0,03 — 0,1 кг/см²) в свободном пространстве расширителя, поскольку в систему будет подсасываться воздух, что приведет к появлению воздушных пробок, затрудняющих циркуляцию ОЖ и, следовательно, к перегреву двигателя. Поддержание давления в ОЖ на требуемом уровне возложено на специальный регулятор, расположенный в заливной крышке.

Место расположения РБ

Чтобы проверить клапан крышки расширительного бачка, нужно знать, где он находится, что у некоторых новичков вызывает трудности. Если взять на рассмотрение отечественный транспорт от крупнейшего производителя АвтоВАЗ, то, в зависимости от конкретной модели, он может быть в разных местах.

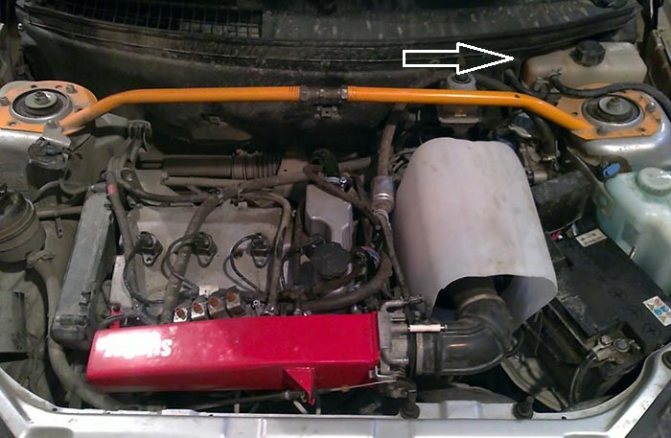

К примеру, у линейки ВАЗ-2110-12 бачок находится с водительской стороны (в отношении хода движения автомобиля) между стойкой амортизатора и перегородкой салона. У моделей ВАЗ-2114-15 емкость также с левой стороны, но вынесена за стакан стойки. Примерно там же располагается бачок у Audi 80.

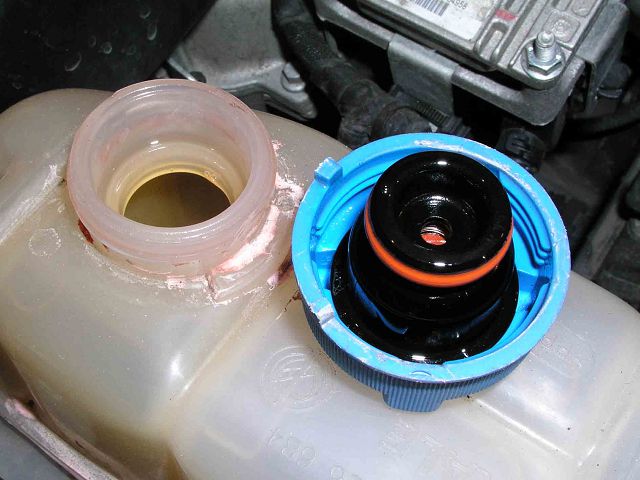

Крышка бачка — два в одном

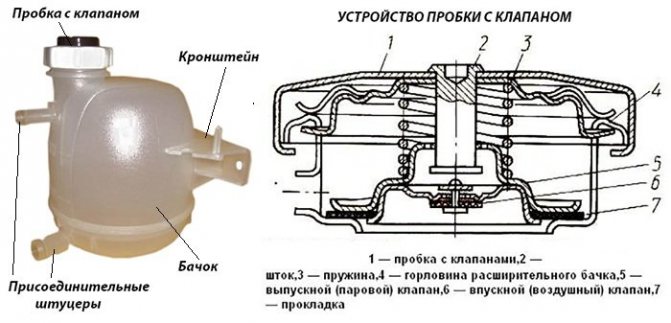

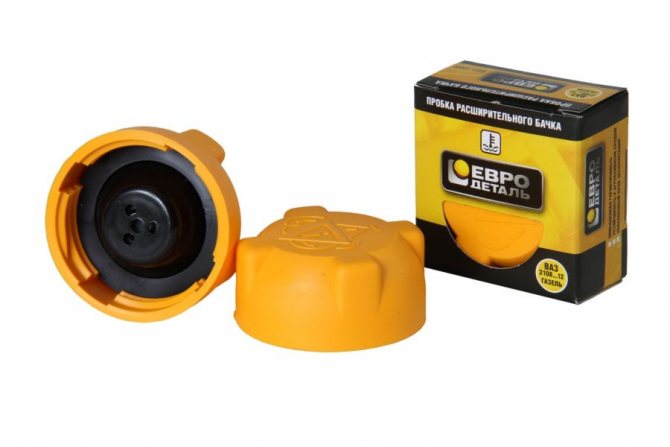

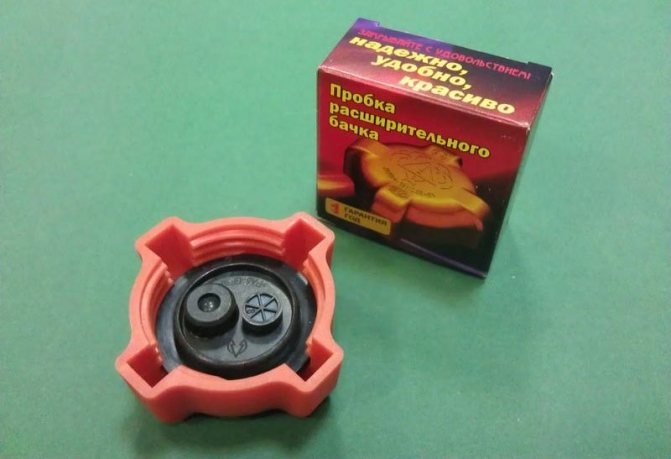

Итак, крышка РБ, помимо защитной функции, выполняет еще задачу регулятора давления. Как было изложено выше, давление внутри бачка должно составлять до 1,1 — 1,5 кг/см². Как же это достигается?

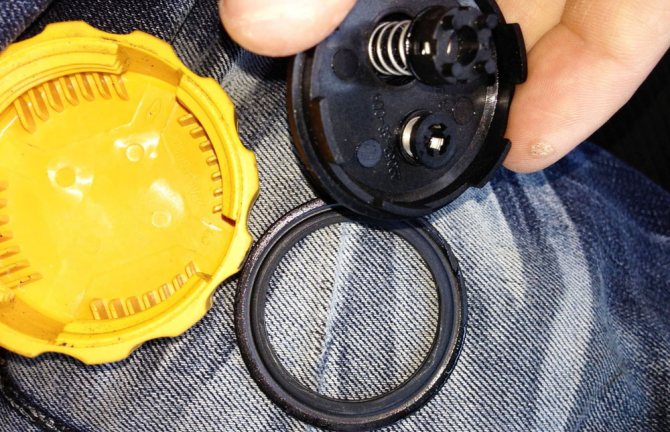

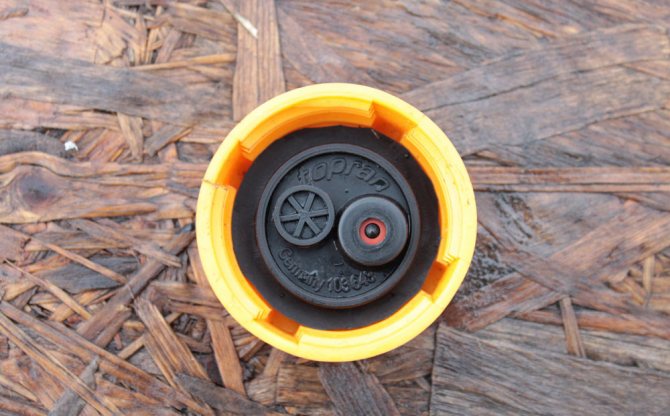

Для этой цели в крышке смонтированы два клапана: предохранительный и вакуумный. Первый представляет собой подпружиненную резиновую диафрагму, которая прижимается снаружи и срабатывает, когда давление превышает усилие пружины. Второй состоит из резиновой шайбы с малой пружиной, установленной внутри большой.

При рабочей температуре ОЖ оба клапана закрыты, давление в бачке не превышает расчетного. Поскольку расширительный бак закрыт герметично, с повышением температуры давление возрастает, в результате чего предохранительный клапан открывается и стравливает часть воздушных паров, возвращая клапан в прежнее положение.

Отсутствие предохранительного механизма привело бы к появлению протечек ОЖ, повреждению соединений и даже к разрыву радиаторов охлаждения и печки.

После остановки двигателя жидкость в системе остывает и уменьшается в объеме, что приводит к возникновению разрежения внутри бачка. Результатом может быть подсос воздуха через соединения, который при последующем пуске приведет к образованию воздушных пузырей. А это может привести к перегреву и выходу из строя двигателя.

Тут и приходит на помощь другой маленький клапан — вакуумный. Под действием разрежения он открывается и уравнивает давление в бачке с атмосферным.

Какую функцию выполняет антифриз?

Прежде всего, следует напомнить что слово «антифриз» имеет иностранные корни и переводится как «против замерзания». Именно так можно охарактеризовать его основную функцию. Данное вещество не должно замерзать даже с сильно морозные зимы.

Кроме этого охлаждающая жидкость выполняет следующую работу:

• быстрая и эффективная защита автомотора от перегрева в процессе его эксплуатации;
• поддержание на высоком уровне антикоррозийной защиты всех имеющихся металлических деталей;
• надежная защита системы охлаждения от обмерзания при использовании автомобиля в зимний морозный период.

Полезно знать: Что лучше заливать в систему охлаждения тосол или антифриз?

Неисправности РБ и причины

Понижение уровня ОЖ:

• течь пластикового корпуса бачка вследствие старения материала, в частности, это было хронической болезнью бачков автомобилей ВАЗ;
• не работает предохранительный клапан, в результате чего повышенное давление выдавливает тосол через места соединений.

• из-за уменьшившегося объема жидкости вследствие утечек;
• не работает вакуумный клапан, в результате чего в жидкости появляется воздух («завоздушливание»).

Видимые потеки жидкости:

• течет расширительный бак;
• неисправность предохранительного клапана.

Небольшая вступительная часть

Расширительный бак (РБ) выглядит довольно просто: дешево и сердито. Но, несмотря на это, просто взять и выкинуть его из автомобиля невозможно. У такой незначительной, на первый взгляд, детали могут быть свои проблемы, причем их немало. Зачастую они просто взрываются из-за высокого давления, и охлаждающая жидкость (ОЖ) начинает заливать все подкапотное пространство.

По этой причине не следует ждать, когда бачок может проявить себя в самое неподходящее время. Если проблема обнаружена, не стоит откладывать ее решение в долгий ящик.

Но прежде чем выяснять, как проверить крышку расширительного бачка ваз 2110 (или любой другой модели), разберемся, для чего вообще он нужен и какую важную роль выполняет. Может, все-таки лучше будет без него?

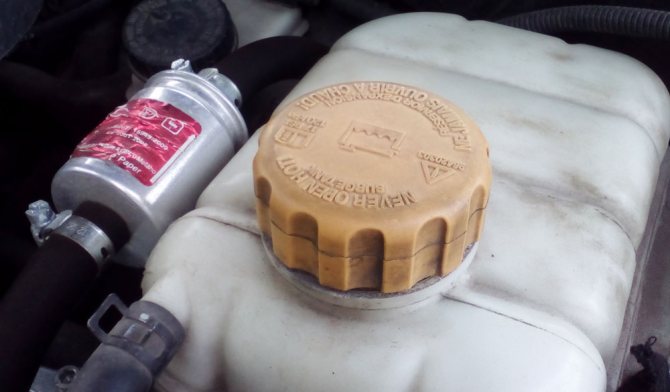

Проверяем работоспособность крышки

Упрощенная проверка: работают ли клапаны?

Заводим мотор и, соблюдая осторожность, отворачиваем крышку: если слышится шипящий звук спущенной камеры — перепускной клапан работает (однако, правильно или нет, — неизвестно).

Сняв крышку, сожмем рукой любой шланг охлаждающей системы. Продолжая удерживать его таким образом, установим крышку на место. Если он после этого восстанавливает свою форму, по всей видимости, вакуум заполняется. А вот если еще до запуска мотора шланги выглядят как бы сплюснутыми, вакуумный клапан точно не работает.

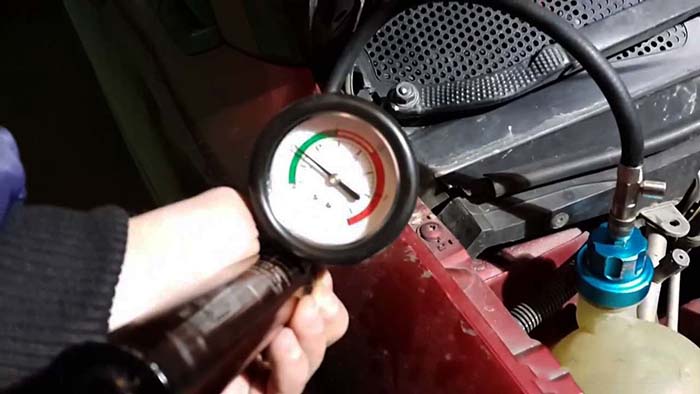

Более точно предохранительный клапан можно проверить с помощью насоса и манометра. Насос присоединяем к нижнему подводящему патрубку бачка, а верхний заглушаем с помощью подручных средств: болта или цилиндрического сверла, туго входящих в подводящий шланг.

Насосом создаем давление и контролируем момент, когда срабатывает предохранительный клапан (шипящий звук). Величина давления, зафиксированная на шкале прибора, показывает фактическое давление срабатывания.

Если предохранительный клапан излишне тугой, его можно отремонтировать. Зачем тратить лишние деньги, когда достаточно укоротить пружину давления на один-два витка, и пружина станет мягче. Разбирается узел легко, главное — не потеряйте мелкие детали. И не переусердствуйте, откусывая витки. Делайте это понемногу, проверяя результат.

Процедура проверки

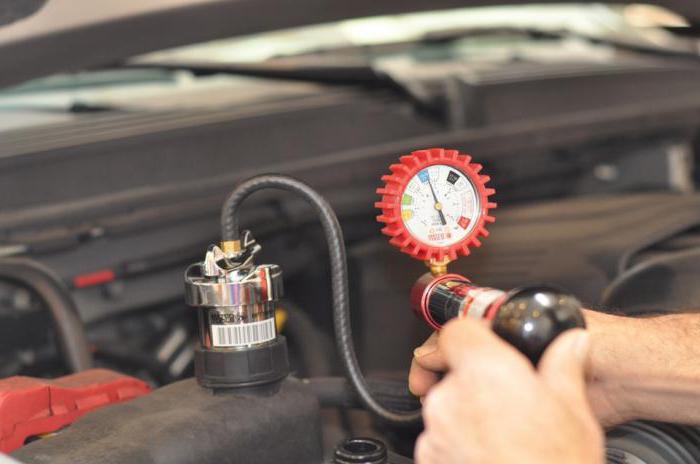

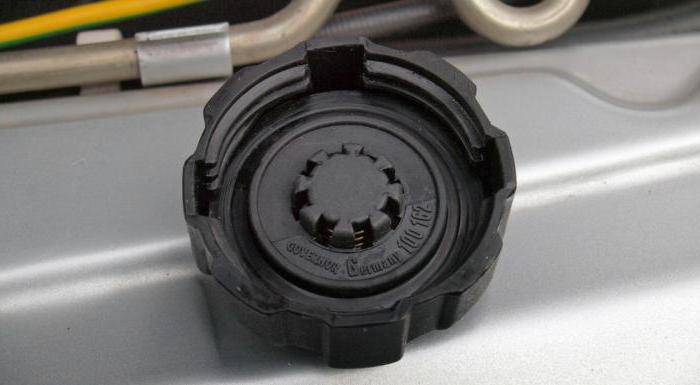

Проверить работоспособность крышки бачка не так просто, поскольку необходимо создать давление, что сложно. В сервисных центрах для этого используют специальные приборы с насосом и манометром. Это позволяет установить точные значения срабатывания клапанов крышки. Самостоятельную диагностику провести можно, только она менее точна в отношении результата. Тем не менее неисправность детали будет выявлена.

Для начала нужно открутить крышку на холодном двигателе и осмотреть ее: присутствуют ли трещины, сколы, вмятины, разрывы уплотнительных элементов, затертости и прочие дефекты. Если результат положительный, стоит перейти к следующему способу, как проверить крышку расширительного бачка. Только стоит предварительно закрутить ее.

Теперь нужно запустить двигатель и подождать пока он прогреется до рабочей температуры. Затем нужно тихонько начинать откручивать крышку. Если будет слышен звук вырывающегося воздуха сродни тому, как отвинчивается пробка с бутылки с газировкой, то все в порядке – деталь исправна и удерживает давление в системе. Пока еще двигатель работает, стоит осмотреть толстые шланги на предмет вдавленности внутрь. Если так и есть, то один из клапанов не справляется со своей задачей.

А как проверить крышку расширительного бачка по-другому? Можно сделать еще так (желательно тоже на холодном двигателе): открутить крышку, затем сжать рукой какой-нибудь толстый шланг и после этого закрутить ее на место. Теперь можно убрать руку и наблюдать: шланг принимает исходную форму – все в порядке, в противном случае лучше крышку заменить. Только такой способ не всегда можно использовать в силу особенностей конструкции силового агрегата разных автомобилей и расположения шлангов.

Доливка охлаждающей жидкости

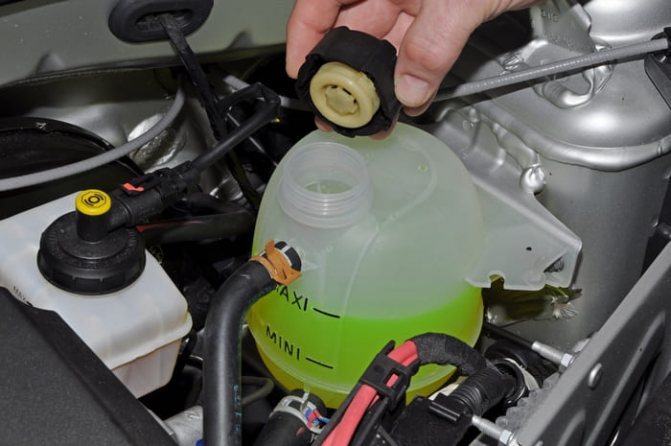

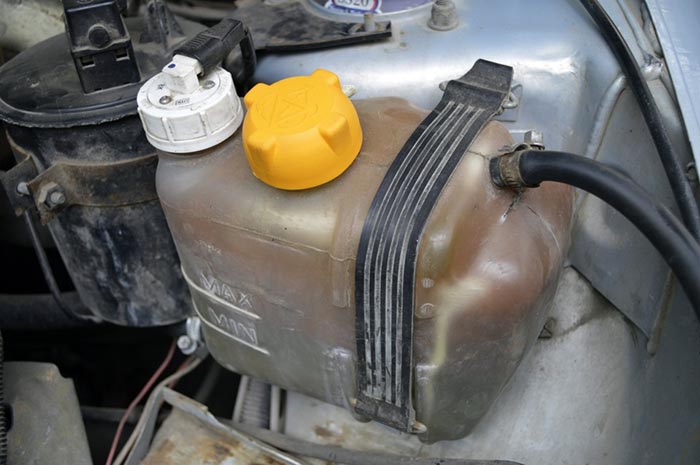

Уровень жидкости в бачке контролируют по двум крайним рискам: min и max. Как правильно доливать ОЖ в расширительный бак:

1. Проверьте уровень жидкости на холодном или остывшем двигателе (дайте ему хорошо остыть).
2. Откройте крышку РБ (если двигатель недостаточно остыл, прихватите крышку тряпкой) и медленно поворачивайте ее до выхода пара.
3. Долейте жидкость, не доходя до риски max.
4. Закройте крышку и заведите мотор при выключенном отоплении. Прогрейте двигатель около 3 мин на 2000 об/мин и дождитесь, пока не включится вентилятор принудительного охлаждения.
5. Проверьте уровень ОЖ и долейте его до отметки max.

Небольшой совет: следите за внешним состоянием бачка и всех элементов системы охлаждения. Потеки жидкости в моторном отсеке зачастую свидетельствуют о неисправности расширительного бачка, в первую очередь крышки.

Как следует из написанного, от такого, второстепенного на первый взгляд, узла, как расширительный бачок системы охлаждения, на самом деле зависит — насколько стабильно будет работать двигатель вашего автомобиля.

Ремонт расширительного бачка своими руками

На расширительный бачок в процессе эксплуатации постоянно воздействует деформация: ёмкость сужается и расширяется из-за температурных изменений — таков режим её работы. При пиковых значениях на стенках бачка появляются трещины. Проблему можно решить двумя способами: купить новый бачок или отремонтировать старый.

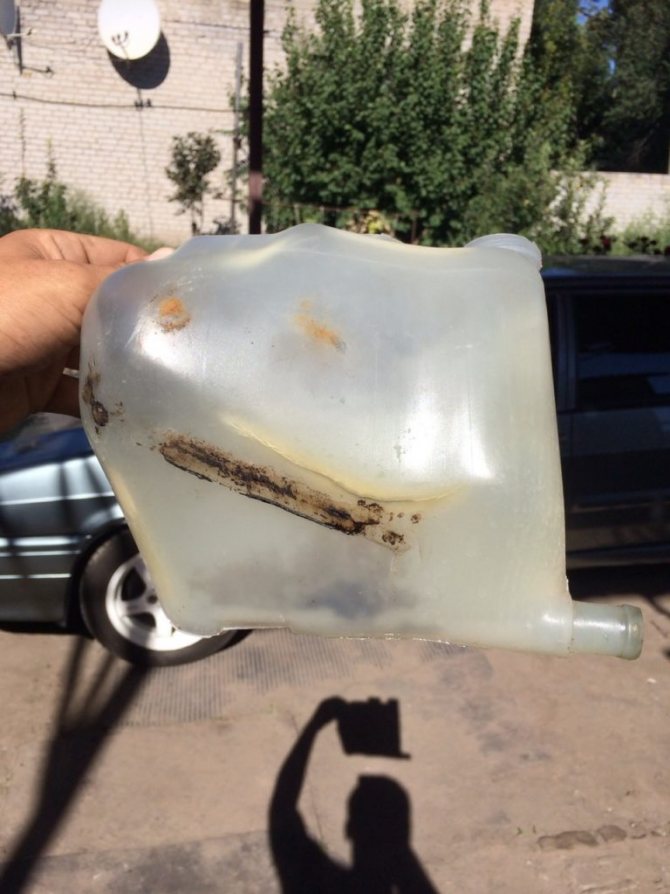

Трещина расширительного бачка

Материал, применяемый в процессе изготовления расширительных бачков, не вступает в реакцию ни с какими клеями независимо от марки. Это говорит о том, что путём склеивания отремонтировать бачок качественно не получится. Те автовладельцы, которые решились на восстановление ёмкости, прибегают, как правило, к следующим методам:

• запаивают трещины корпуса с применением металлической сетки;
• применяют эпоксидную смолу, специальный герметик либо холодную сварку.

Из-за постоянного воздействия на расширительный бачок высокого давления и температуры, на сосуде со временем появляются трещины

Стоит обратить внимание, что холодная сварка и эпоксидка устраняют проблему лишь временно и к ремонту либо замене бачка придётся все равно вернуться.

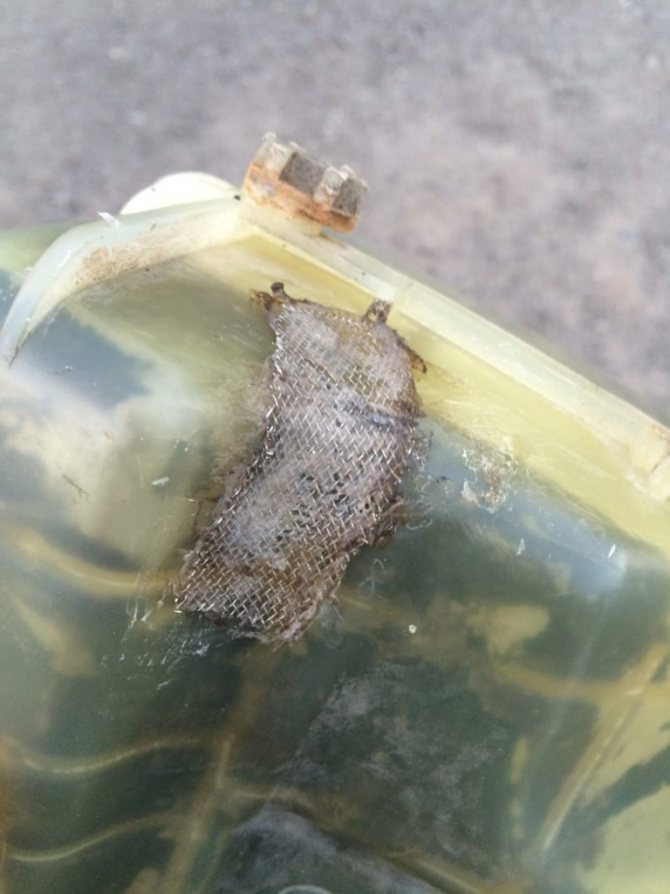

Некоторые автолюбители задаются вопросом, чем и как можно заделать трещины в пластиковом корпусе расширительного бачка? Для проведения процедуры в домашних условиях следует:

• очистить корпус в месте трещины чистой ветошью или салфеткой;
• обезжирить участок растворителем, после чего просушить;
• вырезать кусочек латунной сетки с мелкими ячейками по длине повреждения;
• наложить полоску на место ремонта;
• разогретым паяльником припаять сетку к краям трещины таким образом, чтобы образовался армированный слой по всей площади сетки;
• выполнить шлифовку шва;
• нанести шпатлевку, слой грунтовки и провести окрашивание.

Наиболее распространенным и доступным способом восстановления расширительного бачка является пайка с использованием мелкой металлической сетки

Для рассмотренной процедуры потребуется паяльник с минимальной мощностью 40 Вт с плоским жалом. Восстановить герметичность бачка можно с помощью специального красного герметика Done Deal, который предназначен для пластика. Перед нанесением вещества корпус тщательно зачищают и обезжиривают.

Видео: ремонт расширительного бачка посредством пайки

Что можно доливать и в каком количестве

Есть несколько видов антифриза. Смешивать их между собой нельзя, а доливать нужно строго по меткам. Среди автолюбителей бытует мнение, что некоторые виды охладителей совместимы между собой по химическому составу, но рисковать и смешивать их, всё же, не стоит. Во избежание неприятных ситуаций и поломок машины пользуйтесь одним видом жидкости и покупайте её у проверенных производителей.

При доливании любой воды (обычной или дистиллированной) тосол может замёрзнуть зимой. При отсутствии свежей порции антифриза доливайте воду только в тёплое время года. Никогда не разбавляйте охладитель другими химическими составами. В крайнем случае, используйте обычную воду, но не злоупотребляйте этим.

На заметку! Отсутствие тосола в бачке может застать водителя врасплох перед зимними холодами. Чтобы этого не произошло, перед зимним сезоном полностью смените охладитель и залейте новый.

Контролю за состоянием охлаждающей жидкости надо уделять время, иначе это может быть чревато плохими последствиями для автомобиля. При своевременной проверке уровня тосола двигатель будет работать как следует, а машина прослужит вам в течение многих лет.

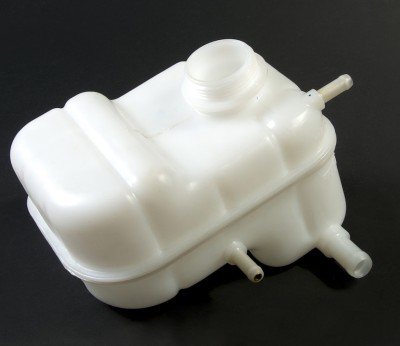

Как выглядит?

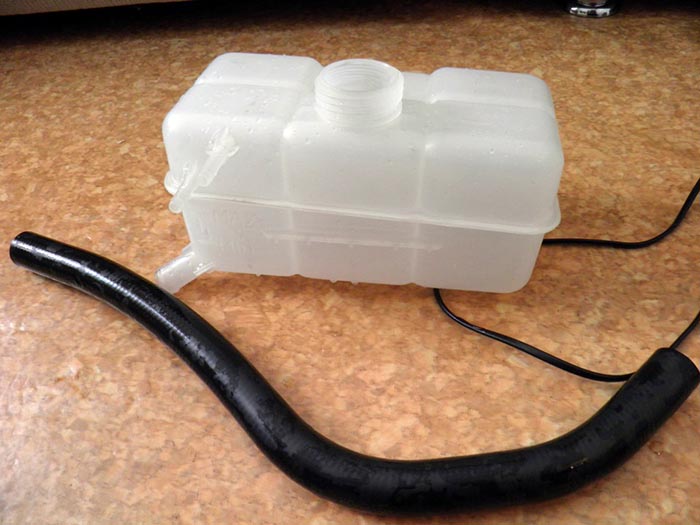

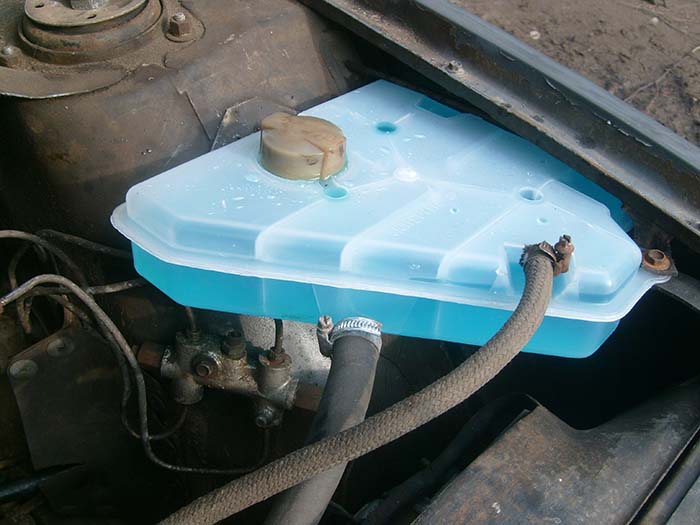

Типичный вариант этой детали – емкость из технического пластика, в которую встроен контур шлангов и специальный, поплавковый датчик. Обязательным условием является замкнутый тип контура. Внутрь бака заливается антифриз.

В большинстве отечественных моделей, расширительный бачок располагается под капотом, со стороны водителя (в иномарках наоборот), к тому же, зажат металлическими деталями. Это неудобно, т.к. в зимнее время может спровоцировать трещину в бачке, а в летнее – неправильное срабатывание крышки.

Цвет масла

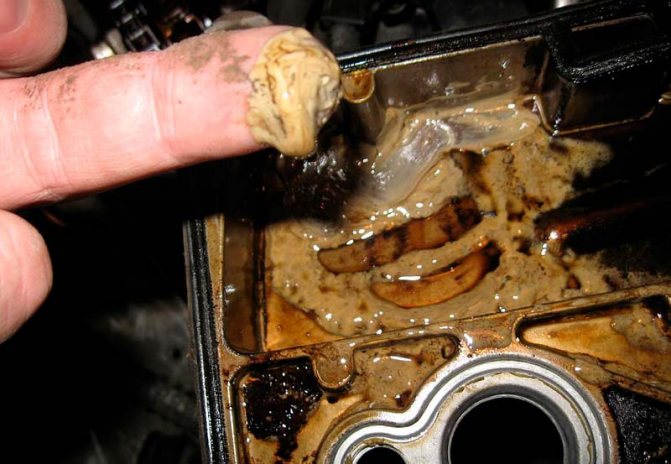

Если в картере двигателя обнаружилась эмульсия серо-белого цвета, то значит ОЖ попала в масло, при этом ее уровень уменьшиться, а масла повысится.

Это могло произойти по причине прогорания прокладки ГБЦ, но не факт, тут нужно проводить дополнительную диагностику.

Как правило, сначала меняется крышка, потом бачок, а уже потом, если последний все равно раздувает, при необходимости прокладка ГБЦ. Но важно понимать, менять крышку нужно на заведомо исправную, сейчас много выпускается брака.

Рекомендации по выбору

Для моделей ВАЗ 2110—12 в продаже можно найти 2 типа расширительных бачков:

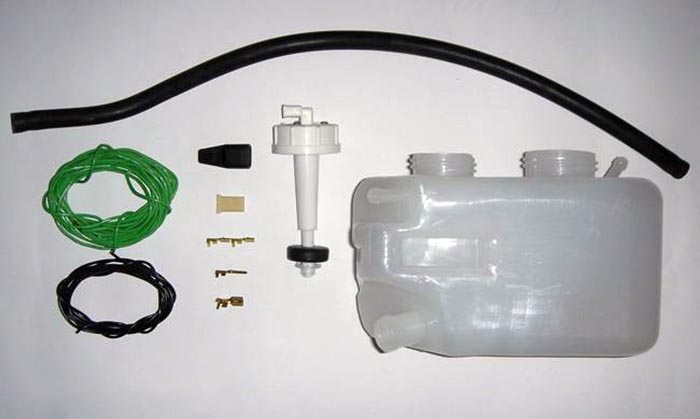

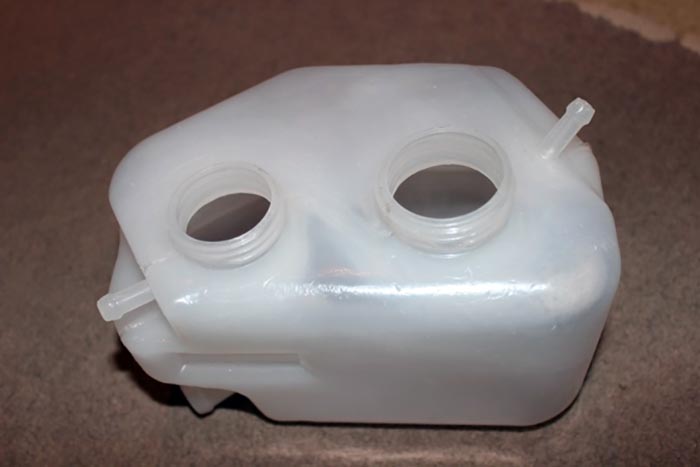

• старого образца с двумя горловинами: в первую вкручивается датчик уровня охлаждающей жидкости, а вторая закрывается пробкой с выпускным клапаном;

На изделиях старого образца сделана вторая горловина под установку датчика уровня тосола

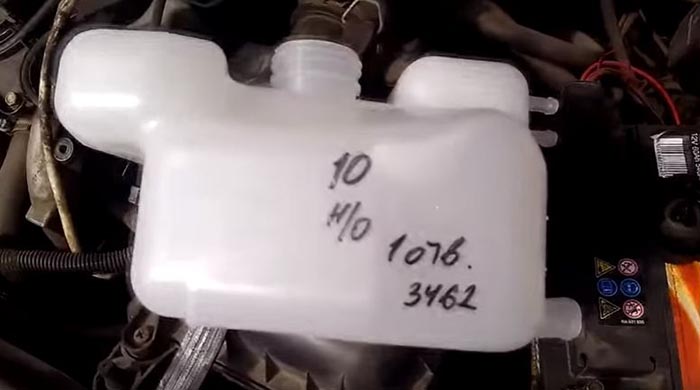

нового образца с одной горловиной (без датчика) и выпуклым по бокам корпусом.

На ёмкости нового образца датчик уровня не предусматривается

Если в вашем автомобиле датчик предусмотрен в расширительной ёмкости, то необходимо подобрать изделие старого образца. Соответственно, для версий без датчика потребуется резервуар в новом исполнении.

Для моделей ВАЗ 2114—15 предлагаются бачки одинаковой формы на 3 штуцера: два из них расположены на одном торце, а третий — на противоположном. Между собой изделия для ВАЗ 2110 и 2114 не взаимозаменяемы, хотя при большом желании закрепить деталь от другой модели вполне реально. Другое дело, что в этом нет нужды — обе разновидности есть в свободной продаже и практически не отличаются по цене.

Резервуар для моделей 2114—15 отличается более широкой формой и разносторонним расположением штуцеров

При покупке расширительного резервуара для любой серии авто «десятого» семейства обратите внимание на такие моменты:

• пластмасса качественного изделия должна быть светлой и наполовину прозрачной;
• трещинки по углам или возле штуцеров недопустимы;
• пластик не должен быть «дубовым» либо иметь тёмные примеси, видные невооружённым глазом;
• отыщите на корпусе оттиск торговой марки производителя и каталожного номера (21083–1311014 для ВАЗ 2114).

Для всех модификаций «десяток», «четырнадцаток» и «пятнадцаток» доступен небольшой тюнинг — установка расширительного бака от системы охлаждения авто «Лада Приора». Зачем и как это реализуется, будет рассказано ниже.

Резервуар системы охлаждения «Приоры» имеет прямоугольную форму и 3 штуцера на передней стенке

Видео: как отличить оригинальную запчасть

Жидкости для заливки в бак

Нынешние автомобили, строящиеся с широким применением новых технологий, весьма требовательны ко всем технологическим жидкостям, в том числе и охлаждающей. Перечень требований такой:

• жидкость должна закипать при температуре не ниже 110 °С;
• порог замерзания — от минус 20 до —60 °С в зависимости от условий окружающей среды;
• отсутствие пенообразования при контакте с крыльчаткой насоса, минимальная вязкость;
• в составе жидкости должны быть неагрессивные присадки, препятствующие появлению накипи на металлических частях;
• химический состав не должен меняться в течение 3 лет или 60 тыс. км пробега.

Тосол — чисто отечественный продукт, синтезированный во времена СССР

Всем перечисленным требованиям соответствует антифриз или тосол, что суть одно и то же. Название антифриз пошло от английского слова antifreeze, что в переводе означает «незамерзающая». Тосол — вещество, созданное на той же основе из этиленгликоля в бывшем СССР. Слово состоит из аббревиатуры ТОС (технология органического синтеза) и окончания «ол», присущего названиям химических препаратов.

Основа антифриза и тосола одинакова — вода + этиленгликоль в различных соотношениях. Отличия изделий от разных производителей может заключаться в пакете ингибирующих присадок, поэтому путать жидкости нежелательно. Фатальных последствий не наступит, но одни вещества могут нейтрализовать действие других и свойства «незамерзайки» ухудшатся. При этом цвет жидкости не играет роли — это всего лишь краситель.

Для заливки в бачок можно использовать дистиллированную воду в следующих ситуациях:

• для разбавки концентрата антифриза до нужной температуры замерзания;
• при аварийной ситуации — полной либо частичной потере охлаждающей жидкости в пути;
• с целью промывки.

Окраска антифриза не влияет на его свойства, важен пакет присадок

Дистиллированная (обессоленная) вода не отвечает указанным выше требованиям: она замерзает при нулевой температуре и кипит при 100 °С. Поэтому она заливается временно либо в качестве растворителя для антифриза.

Воду из-под крана, насыщенную солями, заливать в расширительный бачок недопустимо. Исключение — поломка и потеря тосола в пути и отсутствие поблизости автомагазина. Устраните течь, заполните охлаждающую систему водопроводной водой и доберитесь до гаража или СТО, после чего её немедленно слейте. Иначе на внутренних стенках водяной рубашки двигателя и других агрегатов образуются отложения, ухудшающие теплообмен.

Видео: жидкости для заливки в контур охлаждения автомобиля

Проверяем качество бачка

Для этого необходимо заглушить сливное отверстие в бачке, плотно закрутить крышки и в схему подключить манометр. Воздух подается под давлением компрессором.

В ходе проверки проверяется какое давление держит бачок и на каком этапе срабатывает клапан.

Для чего нужно следить за уровнем антифриза?

Эта работа очень важна и должна выполняться систематически. Ведь без необходимого объема жидкости система охлаждения не сможет выполнять свое функции. А в случае перегрева авто-мотора может возникнуть полное его заклинивание, с возможностью создания аварийной ситуации и необходимости в дальнейшем проведения капитального ремонта.

Если жидкость опустилась ниже минимального показателя, что это грозит возникновению вероятности перегрева двигателя автомобиля. Кроме этого при закипании антифриза происходит увеличение его объема, что может вызвать разрыв расширительного бачка или одного из резиновых шлангов. Чрезмерный уровень жидкости может спровоцировать перелив через горловину бачка и тем самым стать причиной его поломки.

Полезно знать: Можно ли смешивать антифриз g12 и g12+?

Подводя итоги

Прочитав эту статью, можно вывести несколько уроков для себя и не повторять ошибок, которые совершали другие автовладельцы. Главное знать, что заливать новую охлаждающую жидкость следует только на охлажденный двигатель, иначе это может привести к деформации самого двигателя или охлаждающей системы.

Также стоит постоянно обращать внимание на систему охлаждения и постоянно смотреть на показания датчиков, а если их нет, то частенько откручивать крышку бачка и следить за давлением. Должный уход и постоянное контролирование работоспособности всех узлов автомобиля могут способствовать редким посещениям автосервиса и магазинов запчастей. Здесь нет принципа сообщающихся сосудов, поэтому жидкость и поднимается наверх.

Как заливать антифриз в систему охлаждения: мнения автовладельцев

1. Концентрат и точка «Лучше и выгоднее всего приобретать чистый концентрат, не поддельный и без температурных ограничений (например, от VAG). Слейте излишки дистиллята, ориентируясь на объем системы охлаждения вашей машины. Заливайте концентрированный состав, проверяя плотность жидкости и в случае необходимости корректируя ее. Важно не понижать температуру ниже -50 градусов, иначе это отразится на теплоотдаче, а двигателю в летнее время будет тяжелее работать. Оптимальный температурный диапазон – от -40 до -50 градусов.
   Как вариант, залейте готовый состав на -50 градусов. Остатки воды в системе доведут температуру до оптимального значения. Но тут все зависит от конкретного двигателя — получится ли с него слить большой объем?».
2. Морду выше и вперед
   «Поднимите перед вашего авто как можно выше. Благодаря этому воздух покинет систему очень быстро. Далее залейте в расширительный бачок антифриз до уровня между меток, затем полностью наполните термостат через его горловину и запускайте мотор. Жидкость будет постепенно уходить, поэтому доливайте ее в процессе. Чтобы воздух выходил еще быстрее, можете руками сжимать верхний патрубок».
3. Не торопиться, всё успеется
   «Многие спрашивают, сколько надо заливать антифриза. Так вот, «охлаждайку» лейте до метки и одновременно сжимайте патрубки, после чего закройте крышку. Запустите двигатель и прогрейте его, пока не заработает вентилятор в радиаторе. Далее добавьте оборотов до 3000 и удерживайте их с минуту. Заглушите мотор и подождите полного остывания. Потом снова заведите машину и уже при работающем двигателе долейте антифриз до отметки».
4. Без доливов, менять всё
   «Я думаю, вместо постоянных доливов лучше полностью сливать жидкость и в чистую промытую систему заливать уже свежий антифриз. По цвету жидкости никогда не выбирайте! Ориентируйтесь на имеющиеся на рынке классы антифризов: G11 (бывают синие и зеленые) и G12 (по моему, только красные). Правда, встречаются и красные жидкости G11 от Castrol. Есть и другие нюансы при выборе антифризов. Например, использовать более современный G12 вместо ранее залитого G11 нельзя, поскольку система, скорее всего, не рассчитана на агрессивный новый состав».

Что такое расширительный бачок

Автомобильный мотор, как и любой двигатель внутреннего сгорания, при работе нагревается, поэтому требуется постоянно его охлаждать. Для этой цели предназначены системы охлаждения. По принципу работы они бывают двух видов: жидкостные и воздушные. Наибольшее распространение получили первые, хотя они и более сложны конструктивно. «Воздушники» при своей простоте, намного более склонны к перегреву.

Поскольку все двигатели сегодня работают с жидкостным охлаждением, в моторном отсеке любого авто находится небольшая емкость из полупрозрачного пластика с крышкой, предназначенная для заливки тосола. Это и есть расширительный бачок системы охлаждения двигателя. У разных моторов объем расширительного бака колеблется от 1,5 до 8 литров.

Его назначение

Для чего нужен расширительный узел? Дело в том, что любая жидкость при нагревании увеличивается в объеме. Так, объем воды при нагревании до 100°C возрастает на 4,5%, антифриза и тосола — до 6%. Чтобы при нагревании охлаждающей жидкости (ОЖ) она не выливалась из системы, нужен расширительный бак, являющийся своего рода буфером или компенсатором.

До середины прошлого века расширительные бачки под капотом отсутствовали, поскольку в качестве ОЖ использовалась обыкновенная вода, а роль компенсатора играл верхний бачок радиатора, который не доливали «под завязку». С появлением ОЖ на основе этиленгликоля (антифризы), коэффициент объемного расширения которых больше, чем у воды, появляются дополнительные расширительные бачки, чтобы не увеличивать радиатор.

Таким образом, расширительный бак (РБ) предназначен для компенсации объемного расширения ОЖ при повышении ее температуры. Располагается РБ в моторном отсеке таким образом, чтобы уровень жидкости находился примерно на середине высоты бачка.

При этом жидкость в радиаторе и бачке располагается на одном уровне по принципу сообщающихся сосудов. Поскольку РБ расположен выше радиатора, в качестве заливной горловины используется крышка расширительного бачка, про которую будет рассказано ниже.

Устройство и работа

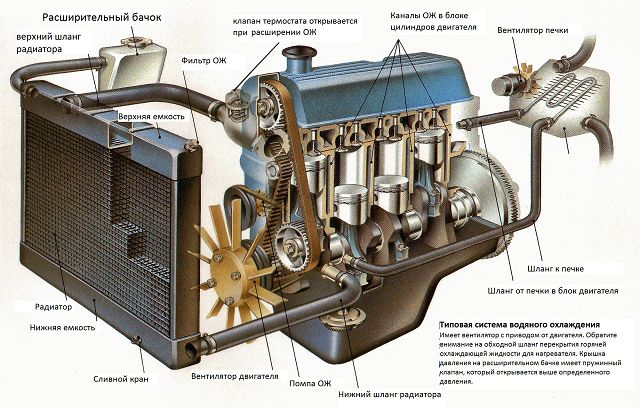

Расширительный бак состоит из полипропиленового корпуса, крышки и двух патрубков для присоединения шлангов жидкостной системы. С помощью нижнего шланга устройство подключается к охлаждающей магистрали, верхний служит для отведения паров и воздушных пузырей из системы. На современных моделях часто устанавливаются поплавковые датчики уровня ОЖ.

Для этой опции расширительный бачок сверху оснащается еще одной горловиной, предназначенной для установки датчика. На боковой поверхности емкости нанесены несколько контрольных рисок, от нижней — min до верхней — max. В этом промежутке и должен располагаться уровень ОЖ.

Как работает устройство? Сначала немного теории. В таблице показаны температурные режимы работы современных моторов. Как видим, двигатели работают в критических температурных условиях.

Чтобы поднять планку допустимой температуры, конструкторы повышают давление в ОЖ (больше атмосферного), благодаря чему температура ее закипания повышается. Для этого система закрывается герметично, и в ней поддерживается избыточное давление. Для разных двигателей эта величина находится в пределах от 0,1 до 0,5 бар (кг/см²).

В то же время недопустимо и значительное разрежение (больше 0,03 — 0,1 кг/см²) в свободном пространстве расширителя, поскольку в систему будет подсасываться воздух, что приведет к появлению воздушных пробок, затрудняющих циркуляцию ОЖ и, следовательно, к перегреву двигателя. Поддержание давления в ОЖ на требуемом уровне возложено на специальный регулятор, расположенный в заливной крышке.

Крышка бачка — два в одном

Итак, крышка РБ, помимо защитной функции, выполняет еще задачу регулятора давления. Как было изложено выше, давление внутри бачка должно составлять до 1,1 — 1,5 кг/см². Как же это достигается?

Для этой цели в крышке смонтированы два клапана: предохранительный и вакуумный. Первый представляет собой подпружиненную резиновую диафрагму, которая прижимается снаружи и срабатывает, когда давление превышает усилие пружины. Второй состоит из резиновой шайбы с малой пружиной, установленной внутри большой.

При рабочей температуре ОЖ оба клапана закрыты, давление в бачке не превышает расчетного. Поскольку расширительный бак закрыт герметично, с повышением температуры давление возрастает, в результате чего предохранительный клапан открывается и стравливает часть воздушных паров, возвращая клапан в прежнее положение.

Отсутствие предохранительного механизма привело бы к появлению протечек ОЖ, повреждению соединений и даже к разрыву радиаторов охлаждения и печки.

После остановки двигателя жидкость в системе остывает и уменьшается в объеме, что приводит к возникновению разрежения внутри бачка. Результатом может быть подсос воздуха через соединения, который при последующем пуске приведет к образованию воздушных пузырей. А это может привести к перегреву и выходу из строя двигателя.

Тут и приходит на помощь другой маленький клапан — вакуумный. Под действием разрежения он открывается и уравнивает давление в бачке с атмосферным.

Неисправности РБ и причины

Понижение уровня ОЖ:

• течь пластикового корпуса бачка вследствие старения материала, в частности, это было хронической болезнью бачков автомобилей ВАЗ;
• не работает предохранительный клапан, в результате чего повышенное давление выдавливает тосол через места соединений.

• из-за уменьшившегося объема жидкости вследствие утечек;
• не работает вакуумный клапан, в результате чего в жидкости появляется воздух («завоздушливание»).

Видимые потеки жидкости:

• течет расширительный бак;
• неисправность предохранительного клапана.

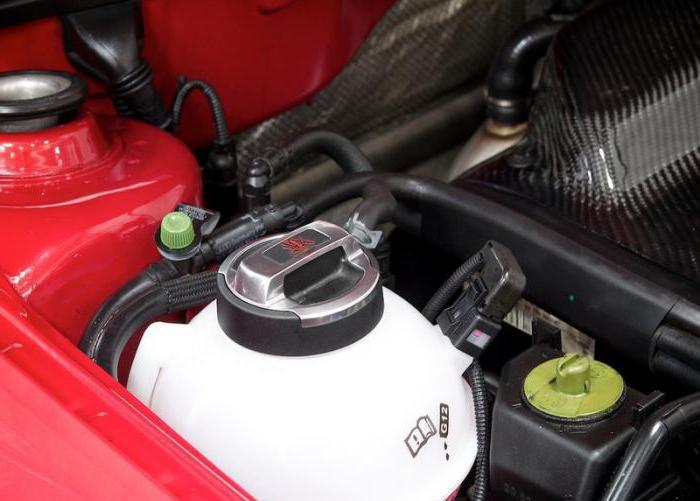

Проверяем работоспособность крышки

Упрощенная проверка: работают ли клапаны?

Заводим мотор и, соблюдая осторожность, отворачиваем крышку: если слышится шипящий звук спущенной камеры — перепускной клапан работает (однако, правильно или нет, — неизвестно).

Сняв крышку, сожмем рукой любой шланг охлаждающей системы. Продолжая удерживать его таким образом, установим крышку на место. Если он после этого восстанавливает свою форму, по всей видимости, вакуум заполняется. А вот если еще до запуска мотора шланги выглядят как бы сплюснутыми, вакуумный клапан точно не работает.

Более точно предохранительный клапан можно проверить с помощью насоса и манометра. Насос присоединяем к нижнему подводящему патрубку бачка, а верхний заглушаем с помощью подручных средств: болта или цилиндрического сверла, туго входящих в подводящий шланг.

Насосом создаем давление и контролируем момент, когда срабатывает предохранительный клапан (шипящий звук). Величина давления, зафиксированная на шкале прибора, показывает фактическое давление срабатывания.

Если предохранительный клапан излишне тугой, его можно отремонтировать. Зачем тратить лишние деньги, когда достаточно укоротить пружину давления на один-два витка, и пружина станет мягче. Разбирается узел легко, главное — не потеряйте мелкие детали. И не переусердствуйте, откусывая витки. Делайте это понемногу, проверяя результат.

Доливка охлаждающей жидкости

Уровень жидкости в бачке контролируют по двум крайним рискам: min и max. Как правильно доливать ОЖ в расширительный бак:

1. Проверьте уровень жидкости на холодном или остывшем двигателе (дайте ему хорошо остыть).
2. Откройте крышку РБ (если двигатель недостаточно остыл, прихватите крышку тряпкой) и медленно поворачивайте ее до выхода пара.
3. Долейте жидкость, не доходя до риски max.
4. Закройте крышку и заведите мотор при выключенном отоплении. Прогрейте двигатель около 3 мин на 2000 об/мин и дождитесь, пока не включится вентилятор принудительного охлаждения.
5. Проверьте уровень ОЖ и долейте его до отметки max.

Небольшой совет: следите за внешним состоянием бачка и всех элементов системы охлаждения. Потеки жидкости в моторном отсеке зачастую свидетельствуют о неисправности расширительного бачка, в первую очередь крышки.

Как следует из написанного, от такого, второстепенного на первый взгляд, узла, как расширительный бачок системы охлаждения, на самом деле зависит — насколько стабильно будет работать двигатель вашего автомобиля.

Источник http://www.autoopt.ru/articles/products/36366438/
Источник Источник Источник Источник Источник http://prometey96.ru/ustrojstvo-avto/rasshiritelnyj-bachok.html
Источник http://avtodvigateli.com/detali/rasshiritelnyj-bachok.html
