17.24 Снятие и установка на место компонентов ремней безопасности

Проблему с ремнями решил. Вытаскиваются и сматываются теперь очень комфортно. На пассажирское место поставил абсолютно новый ремень, купил на фарите у мужика всего за 300р. Немного отличается внешне от моего, нету декоративной заглушки болта и старая не подходит к этому, но это всё мелочи, мужик сказал, что это именно для классики ремень. Работает отменно. У водительского ремня просто смотал пружину и убрал шарик, вытаскивается отлично. Позже попробую сделать ямку в держателе шарика, как советуют люди, может и получится добиться от него сносной работы. Для тех у кого тоже выскочит пружина небольшая схема по смотке. Когда пружина выскочила, я хотел попробовать аккуратно замотать её, не снимая с вала и внешнего бортика, но вылезла какая-то лента мёбиуса, которую я размотать не смог в нормальное состояние. Когда ленту намотал и одел на вал, то она постоянно намеревалась слетать, поэтому приходилось ленту придерживать и моментально одевать крышку, получилось не с первого раза, но получилось)

Сматывать надо против скручивания пружины

Также поставил новый аккум, оказывается стоял у меня родной с завода, 7 лет уже как никак, но надо отдать должное держал вполне терпимо. Новый со сдачей старого встал в 2500.

Любой узел транспортного средства не вечен и имеет свойство ломаться. Иногда это не так заметно и может проявиться спустя какое-то время. В других случаях, как, к примеру, с ремнем безопасности, проблема будет замечена сразу. Что делать, если ремень безопасности не вытягивается? По каким причинам это может случиться? Более подробно узнаете ниже.

Что значит заклинивающий ремень?

Если ремень безопасности не вытягивается из гнезда установки — он, скорей всего, заклинил. Чтобы понять, что это значит, для начала следует разобраться в его принципе работы. Когда ремень не вытягивается, это свидетельствует о выходе из строя механизма-блокиратора или о том, что ремни были заклинены в результате ДТП. Но для начала рассмотрим принцип работы.


Ремень безопасности транспортного средства

Внутри устройства блокировки расположен чувствительный элемент, отвечающий непосредственно за блокирование, который выполнен в виде шарика. Этот шарик, перемещаясь через систему рычажков, цепляется за корпус шестеренки катушек. Если ремень сильно быстро втягивается, диск-маховичок катушки более сильно давит на винтовую поверхность, таким образом блокируя шарик.

Если замок заклинил и его нельзя отключить, то это означает, что со временем механизм безопасности начал функционировать некорректно.

В таких случаях ремешок не втягивается и его никак нельзя отключить. В таких случаях может не помочь даже попытка медленной защелки элемента — от просто заклинил и больше не втягивается, не работает.



Причины

Если элемент системы безопасности вашего транспортного средства не втягивается, замок заклинил и его нельзя отключить, причин тому может быть несколько. Перед тем, как мы перейдем к тому, как разобрать и отключить ремень, который не работает и не втягивается, поговорим о причинах. Их немного, поэтому на данном пункте мы не будем останавливаться надолго. Ведь для того, чтобы отремонтировать защелку непристегнутого ремешка, необходимо знать, что и почему не работает. Итак, причины:

  1. В первую очередь, ремень обычно не втягивается по причине его износа. Вернее, не конкретно износа ремня, а в принципе системы блокировки. Также это может быть связано не со всей системой, а одним из ее компонентов. Если замок непристегнутого ремешка заклинил, не втягивается и вы не можете его отключить, то, без сомнений, дело в механизме. Но если элемент был не пристегнут, это еще пол беды. Будет гораздо хуже, если он заклинит во время эксплуатации.
  2. Вторая причина — поломка того или иного компонента. Как правило, она касается не непристегнутого ремешка, а именно пристегнутого. Если произошла поломка или проявился дефект в работе одного из компонентов, то обычно это связано непосредственно с пристегнутыми элементами конструкции системы. В этом случае вам поможет только ремонт и ничего больше. Ну или, разумеется, вы всегда можете заменить вышедшие из строя детали.
  3. Еще одна причина — блокировка после аварии. Обычно конструкция ремешком выполнена таким образом, что в случае попадания в дорожно-транспортное происшествие срабатывают пиропатроны механизма. В этом случае замок устройства клинит и отключить его уже не получается.

В зависимости от модели автомобиля водитель может получить сигнал о том, что ремешки заклинило. Этот сигнал может быть как звуковым, так и появиться на панели приборов. Также сигнал может высветиться на экране бортового компьютера, если таковой имеется. В любом случае, если автомобиль оборудован «мозгами», водитель получит соответствующий сигнал.



Процесс ремонта

Теперь, когда с сигналами и причинами блокировки пристегнутого и непристегнутого ремешка разобрались, перейдем к процессу ремонта. Чистка ремней безопасности является одной из основных задач в этом процессе, поэтому данную процедуру мы рассмотрим отдельно. Итак, что же делать, если вы получили сигнал о том, что замок заклинил? Как его почистить или отключить? Подробнее об этом вы узнаете ниже.

Инструменты

Чтобы отключить замок, если появился соответствующий сигнал, весь механизм нужно будет почистить. Для этого заранее нужно основательно подготовиться и собрать весь необходимый инструментарий. итак, что подготовить:

  • крестообразная отвертка, желательно недлинная;
  • отвертка с плоским наконечником;
  • гаечный ключ на «17», удобнее будет использовать накидной;
  • канцелярская прищепка;
  • шприц с трубочкой;
  • немного бензина (оптимально подойдет топливо для зажигалок).

Поэтапная инструкция

Когда весь список инструментов готов, можно приступать к ремонту и прочистке.

  1. При помощи крестообразной отвертки открутите саморезы, которые крепят защитную накладку ремешков.
  2. Если замок не рабочий, вытяните ремешок на всю длину и зафиксируйте его при помощи канцелярской прищепки.
  3. Возьмите гаечный ключ и открутите винт, который крепит катушку элемента. Винт нужно извлечь из места установки. Чтобы элемент не начал сматываться, можно закрепить его непосредственно на той же катушке, используя ту же канцелярскую прищепку. В любом случае, чтобы отключить и почистить замок, его необходимо зафиксировать, чтобы дальнейшие действия осуществлялись легче.
  4. Отложите катушку в сторону и пересядьте на соседнее сидение. Чтобы отключить и почистить замок, вам потребуется найти крышечку, за которой скрывается инерционное устройство. Как правило, на чуть толще по конструкции. Потрусите катушку — под какой крышкой вы услышите шум — под той она и находится.
  5. Теперь для демонтажа защитной накладки вам потребуется демонтировать четыре пластмассовых пистона. Это можно сделать при помощи отвертки со шлицевым наконечником или тонкой спицы. Пистоны следует поддерживать рукой, чтобы они не вылетели и вам не пришлось их искать и собирать по всему салону. Затем подденьте накладку отверткой и осуществите ее демонтаж. Отложите крышку в сторону.
  6. Теперь вашему виду будет представлен первый механизм компонента. Он представляет собой такую себе коробочку с цилиндром и тем самым шариком блокировки и так называемым коромыслом внутри, который и клинит замок. Данный механизм демонтируется свободно из места установки.
  7. Проверьте работоспособность этого коромысла — в идеале оно должно свободно передвигаться по оси вращения. Это устройство следует расположить вертикально, чтобы его верхняя часть была наклонена в сторону шарика блокировки. Так или иначе, но коромысло должно быть расположено вертикально, чтобы не заедало. Если вы чувствуете, что так называемой коромысло проходит не свободно, то необходимо почистить его ось вращения. Налейте немного бензина и промывайте устройство до тех пор, пока оно не будет свободно вращаться на оси, без малейших заеданий.
  8. Теперь перейдем ко второму, инерционному устройству. Оно расположено под шестеренкой, выполненной из пластмассы и в большинстве случаев выполнено из стали. Шестеренка снимается свободно, поэтому демонтируйте ее.
  9. Обратите внимание на центр зубчатого отверстия. В нем расположен эксцентрик с зубчиками. Именно эти зубчики и заклинили ремешок, когда он резко выдергивается. Пространство под этим самым эксцентриком необходимо почистить. По всему периметру отверстия залейте немного подготовленного бензина, немного топлива добавьте в центр. При этом одновременно удерживайте ремешок, предотвращая его сматывание, для чего на время можно демонтировать канцелярскую прищепку. Проследите за тем, чтобы жидкость попала во все части элемента, иначе его прочистка будет бесполезной.
  10. Возьмите демонтированную катушку одной рукой таким образом, чтобы пластмассовую направляющую вместе с пружинкой можно было поддерживать одним пальцем. Другой рукой стяните и намотайте элемент безопасности несколько раз. Также несколько раз дерните его, чтобы само устройство пришло в зацепление. Далее, еще один раз зацепите его на катушке. Такие действия следует повторить несколько раз.

На этом процесс очистки механизма можно считать завершенным. Всю дальнейшую сборку вам следует осуществить в обратной последовательности. Сделайте все правильно, ведь некорректно собранный механизм станет причиной поломки уже в скором будущем при регулярной эксплуатации ремешков.

Замена заднего ремня безопасности на ВАЗ 21099

Примечание! Для интереса если вы так же хотите изучить способы замены ремня безопасности на автомобилях ВАЗ 2108, ВАЗ 2109, тогда см. «Замена заднего ремня безопасности на автомобилях с кузовом хэтчбэк»!

Как заменить задний ремень безопасности?

Снятие : 1) Прежде чем приступить к работе, проделайте небольшую операцию, по раскладыванию спинки заднего сиденья. (см. «Раскладка заднего сиденья»)

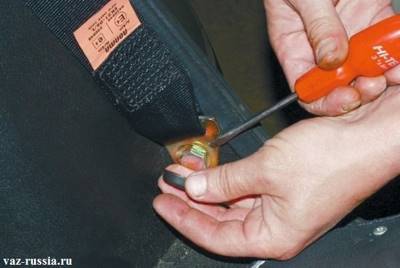

2) Теперь когда спинка полностью будет разложена, воспользуйтесь отверткой, и при помощи нее снимите заглушку, с основного болта крепления кронштейна ремня.

3) Далее когда заглушка будет снята с головки основного болта, возьмите в руки гаечный ключ, и им отверните этот самый болт крепления нижней части ремня, и после чего извлеките болт из кронштейна.

Примечание! При отворачивании болтов старайтесь их не путать между собой, потому что все болты которые крепят ремень безопасности разной длинны, так например самым длинным болтом является болт, который крепит ремень безопасности в нижней части автомобиля!

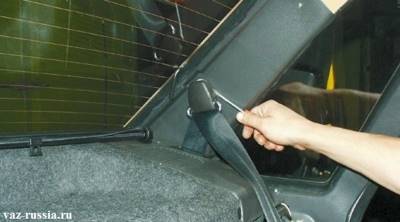

4) Следом поддев отверткой, снимите пластиковую накладку которая сидит на верхнем болте крепления кронштейна ремня к автомобилю.

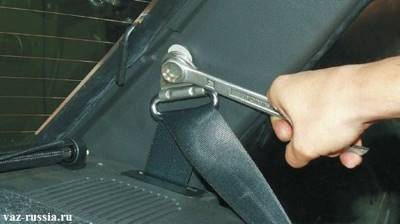

5) Затем отверните ключом один единственный болт, который удерживает кронштейн ремня безопасности на кузове автомобиля, и после чего извлеките болт из кронштейна.

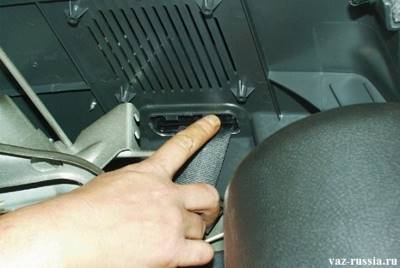

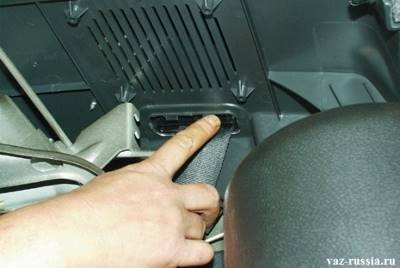

6) Теперь переберитесь в багажник, и рукой вытолкните на верх пластмассовую облицовку, через которую проходит часть ремня безопасности.

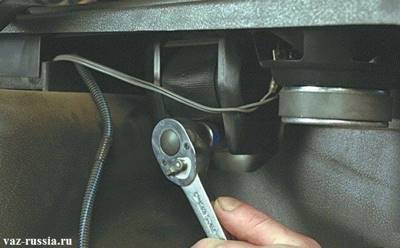

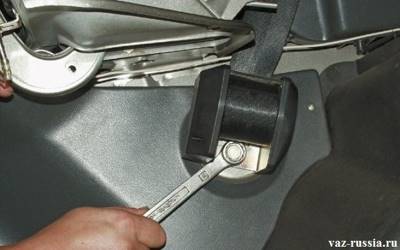

7) Далее разыскав в багажном отделении катушку ремня, отверните болт который ее удерживает.

И в завершении работы, снова переместитесь в салон автомобиля, и находясь в нем, возьмите в руки ремень безопасности и просуньте его полностью в багажник, через отверстие которое находится в полки динамика.

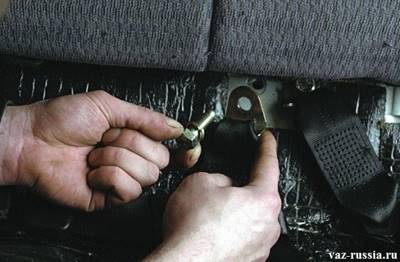

9) Следом если вам потребуется снять замок ремня безопасности, то для этого отверните болт, который удерживает замок ремня безопасности на кузове автомобиля, и затем снимите его.

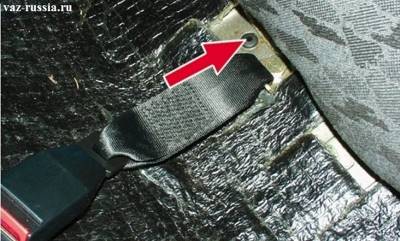

Примечание! На фотографии один из замков уже снят, поэтому стрелка указывает на то место, где он крепился ранее!

Установка: 1) Во-первых если вы до этого снимали с кузова замок ремня безопасности, то теперь установите его обратно, завернув для этого болт который его удерживает.

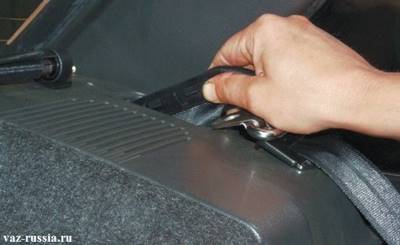

2) Далее подойдя к багажнику автомобиля, просуньте верхнюю часть ремня, а так же его облицовку, через отверстие, которое находится в полки динамика.

Примечание! На новом ремне безопасности скорее всего облицовка не будет установлена, поэтому в таком случае снимите ее со старого ремня, и вследствие чего оденьте на новый!

3) Затем установите катушку ремня безопасности на свое место, и после чего заверните удерживающий ее болт, до упора.

4) Теперь плавно переместитесь в салон автомобиля, и находясь в нем, возьмите рукой облицовку ремня безопасности, и установите ее на свое место.

5) Следом переместите кончик ремня безопасности через отверстие в кронштейне, и затем установите кронштейн на свое место, а уже далее заверните кронштейн ремня безопасности болтом его крепления, до упора.

Примечание! После заворачивания болта, накиньте поверх кронштейна ремня, пластиковую накладку!

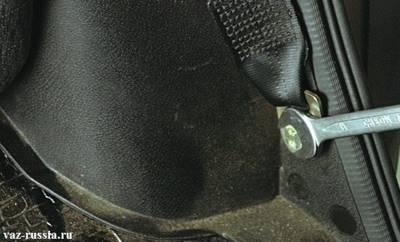

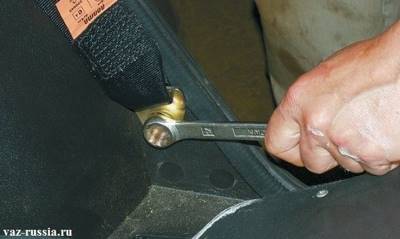

6) И в завершении операции, заверните болт который крепит нижнюю часть ремня.

Примечание! После заворачивания, поверх болта установите небольшую заглушку, которая так же снималась ранее!

Видео «Как ремонтировать ремни безопасности?»

О том, как правильно ремонтировать ремни безопасности вашего транспортного средства, сказано на видео.

Любой механизм в автомобиле может рано или поздно выйти из строя и доставить неприятности водителю. Иногда это незаметно, но бывает, что сразу доставляет неудобство. Например, так случается с ремнями безопасности. Они служат для защиты водителя и пассажиров от опасных перемещений при аварии или резком торможении, чем предотвращают получение травм. Это устройство изобретено давно, и за все время использования спасло много жизней людей. Неработающий ремень безопасности необходимо срочно заменить или отремонтировать, так как ездить с ним опасно. Тем более, что это является нарушением Правил дорожного движения. Когда ремень безопасности не вытягивается, то проблему можно решить простыми способами своими руками.

Основные причины поломки

Если в автомобиле не вытягивается ремень безопасности, значит он заклинил. Чтобы устранить неисправность, нужно разобраться, как работает механизм. Скорее всего вышел из строя блокиратор. Внутри находится чувствительный элемент, который осуществляет блокировку, и сделан в виде шарика. Он передвигается рычажками, входит в зацепление с шестеренками. Если он втягивается быстро, то маховик сильнее воздействует на винтовую поверхность и блокирует шарик.

Когда замок заклинивает, то не помогает даже медленное вытягивание ремня. Разберем возможные причины поломок.

  1. Чаще всего ремень не вытягивается из-за большого износа системы блокировки. Это связано с выходом из строя из-за износа некоторых деталей механизма. Хорошо, если такая неисправность обнаружена только во время пристегивания водителем. Опаснее, если катушка заклинивает во время движения автомобиля.
  2. Блокировка устройства в связи с дорожной аварией. Конструкция блокирующего устройства сделана таким образом, что при сильном ударе могут сработать пиропатроны, которые устанавливаются на некоторых моделях автомобилей. В этом случае замок полностью заклинивает, и разблокировать его нет возможности.
  3. Поломка некоторых деталей. Здесь выход только один – заменить дефектные детали, либо механизм в сборе.

Водителю может поступить сигнал о неисправности ремня безопасности. Вид сигнала зависит от модели транспортного средства: в виде горящей лампочки или звука.

Проблема с катушкой

Современные ремни безопасности оснащены специальной катушкой, на которую происходит намотка. Она имеет сложное устройство, позволяющее блокировать вытягивание ремня при резком рывке или дорожной аварии. Может возникнуть проблема с такой катушкой, если в ней износились детали, попала грязь, начала подклинивать, либо произошла поломка деталей.

В таких случаях необходимо срочно принимать меры, так как это угрожает опасности водителя и пассажиров во время движения. Неисправность можно устранить самостоятельно, если придерживаться определенных рекомендаций, о которых пойдет речь в следующих разделах. Но как проверить работоспособность и отсутствие проблем с катушкой до поездки на автомобиле? Для этого существуют свои методы.

Не работают ремни безопасности? – Несколько решений для ремонта!

Если в автомобиле не функционирует ремень безопасности, необходимо срочно устранить причину поломки, так как ездить с неисправными или проблемными ремнями опасно, это противоречит правилам дорожного движения.

1 Основные причины неисправности инерционных ремней

Среди распространенных поломок, которые происходят при эксплуатации ремней безопасности и механизмов, которые управляют их работой, можно выделить следующие:

  • заклинивание ремня при попытке пристегнуться, даже в случае плавного вытягивания;
  • не вытягиваются ремни из-за мороза или износа роликового механизма;
  • ремни не втягиваются при отстегивании;
  • сломан замок катушки или поврежден основной механизм.

Конечно, существуют и другие проблемы, однако они менее распространены, а значит, риск столкнуться с такой поломкой в вашем автомобиле минимальный. Многие считают, что при некоторых поломках ездить можно и с неисправными ремнями, но, согласно правилам дорожного движения, в том случае, если транспортное средство эксплуатируется с неисправным механизмом ремней безопасности, на водителя может быть наложен административный штраф.


Неисправный механизм ремней безопасности Рекомендуем ознакомиться

  • Детские ремни безопасности Фэст – надежная защита маленьких пассажиров
  • Установка подсветки днища автомобиля – эффективные решения!
  • Решетка радиатора Шевроле Ланос — варианты тюнинга и замены!
  • Автосканер для самостоятельной диагностики любой машины

Кроме того, производитель автомобиля не несет ответственности за транспортное происшествие, даже если автомобиль находится на гарантийном обслуживании в случае, если владелец не обратился к специалистам по поводу замены ремней безопасности. Поэтому перед тем, как проводить ремонт ремней своими руками, необходимо понимать, что все изменения производятся, как говорится, на свой страх и риск.

Чаще всего, владельцы решаются на самостоятельный ремонт из-за весьма дорогого обслуживания. Например, замена ременного механизма или полная замена ремней на стандартном легковом автомобиле среднего класса обойдется владельцу не менее 15 тысяч рублей. Не каждый готов заплатить такие деньги, особенно если речь идет о простой поломке, например, необходимости смазки или замены шестеренки основного механизма.

2 Принцип работы механизма и инструменты для починки

В каждом современном автомобиле ремни безопасности работают по достаточно простому принципу – катушка с блокиратором на основе зубчатого механизма, с помощью которого осуществляется вращение катушки. Сам зубчатый механизм закрывается небольшим маятником с шариковой или сфероидной опорой с системой рычагов. Когда ремень вытягивается плавно, опора вращается вместе с шестерней катушки, а при резком рывке маховик блокируется. В этой системе блокировке чаще всего и кроется неисправность.

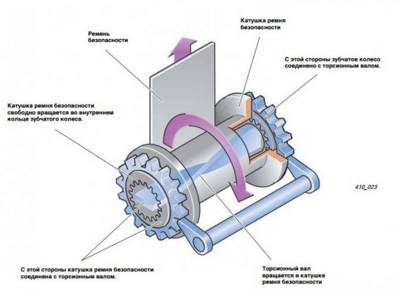

Катушка с блокиратором на основе зубчатого механизма

Таким образом, для ремонта катушки и других механизмов необходимо снять ее, для чего почти на всех автомобилях нужно будет снимать обшивку, а на некоторых моделях и сидения с той стороны, с которой не исправен ремень. Для снятия и самостоятельного ремонта вам потребуются инструменты, которые должны включать:

  • набор плоских и крестообразных отверток;
  • набор накидных ключей различного диаметра;
  • смазочный материал, проволоку, салфетки и материал для защиты сидений и обшивки.

В зависимости от сложности ремонта (иногда требуется полная замена катушки), для работы могут потребоваться и другие дополнительные инструменты. На ВАЗ проводить ремонт своими руками намного проще, особенно на старых версиях, так как на этих авто нет боковых подушек безопасности, легко снимается и устанавливается обшивка, и нет необходимости снимать сидения.

3 Ремонт катушки ремней безопасности своими руками

У каждого автомобилиста должно быть универсальное устройство для диагностики своего автомобиля.

Произвести чтение, сброс, анализ всех датчиков и настройку бортового компьютера автомобиля Вы сможете самостоятельно с помощью специального сканера.

Способы диагностики

Разберем порядок и способы проверки состояния ремней безопасности. Для примера рассмотрим, как провести диагностику на автомобиле Форд Фокус.

Недостаточное втягивание ремня

Если лента втягивается плохо, проверьте, как установлены декоративные крышки, не касаются ли они ременной ленты. Также посмотрите, не трется ли ремень о втягивающий механизм. Если факт имеет место, то ослабьте крепящий болт и выровняйте устройство, чтобы лента находилась посередине.

В большинстве автомобилей устанавливаются 2 передних и 3 задних ремней безопасности с катушечными механизмами. Они оснащены двойной защитой чувствительными элементами.

  1. Датчик движения машины – блокирует ремень во время торможения, крутых поворотов, спусков, подъемов.
  2. Датчик движения ремня – блокирует его при резком вытягивании.

Указанные системы должны исправно функционировать. Чтобы их проверить, используются специальные способы контроля.

Как проверить датчик движения авто

Существует два способа проверки указанного датчика.

Проверка состояния ремня безопасности

Чтобы убедиться в нормальной работе ремней безопасности, их следует периодически проверять.

Для того, чтобы это сделать, нужно:

  • проверить состояние лямок на наличие механических повреждений;
  • выяснить, не перекрутились ли лямки (для этого ремень нужно вытянуть на всю длину, при необходимости — поправить его и вернуть в исходное положение);
  • проверить ход ремня — он должен втягиваться самостоятельно (в противном случае следует осмотреть место его входя во втягивающее устройство и, при наличии в нем загрязнений, очистить его мыльным раствором);
  • проверить усилие фиксации замка — он должен прочно удерживать металлический наконечник ремня, не позволяя извлечь его без нажатия на кнопку.

В случае, если в ходе такой проверки обнаружатся повреждения, устранить которые промыванием и продувкой воздухом не удастся, следует прибегнуть к замене всего устройства.

Выполнять проверку состояния ремней безопасности рекомендуется не реже одного раза в месяц.

Как отремонтировать

После выяснения причин неисправностей катушки ремня безопасности, разберемся с тем, как отремонтировать и что для этого нужно. В этой процедуре главное качественно почистить ремни.

Необходимые инструменты

Для устранения неисправности замка, фиксирующего ремень безопасности, устройство потребуется почистить. Это потребует определенного инструмента и приспособлений.

  1. Короткая фигурная отвертка.
  2. Гаечный ключ на 17 мм, лучше накидного типа.
  3. Плоская отвертка.
  4. Прищепка для канцелярских работ.
  5. Шприц с тонкой трубкой.
  6. Бензин для зажигалок.
  7. Кусок полиэтилена для предохранения сидений от загрязнений.
  8. Отрезок стальной проволоки.

Как снять передние ремни безопасности

Сначала откручивают два болта, расположенные внизу пластикового короба.

Затем плоской отверткой подцепляют и снимают заглушку. Под ней находится болт, который нужно открутить.

Сверху на пластиковом коробе остался еще один болт, который тоже нужно выкрутить. Далее раскручивают верхнее крепление.

Теперь нужно открыть пластиковое окошко на коробе и вытащить текстильный элемент вместе с катушкой.

Чтобы снять ремни на иномарке, например, автомобиле BMW, вначале нужно демонтировать пластиковые накладки. Они крепятся за счет четырех клипс, две из которых крепятся внизу. Другие две закреплены сверху.

Элементы крепежа откручиваются при помощи ключа TORX.

Затем нужно открутить болты фиксирующей металлической части. В данном случае можно открутить только один болт.

Пластиковую накладку снимают при помощи специнструмента. Также пластик можно поддеть обычной отверткой. Внутри окажется достаточно много пыли.

Теперь остается открутить нижний болт.

После откручивания болта ремень должен легко вытащиться.

Чтобы постирать ремень, извлеченный механизм нужно разобрать. Далее установка производится в обратном порядке.

Полезные видео по теме:

Как снять передние ремни безопасности на Фольксваген Поло

Как снять передние ремни безопасности на Тайота Камри

Как снять ремень безопасности на ВАЗ 2110, 2111, 2112

Пошагово расскажем, как снять ремень на моделях ВАЗа.

Сначала нужно отверткой поддеть и снять декоративные накладки нижнего и верхнего креплений ремня безопасности.

Под накладками будут болты, которые нужно открутить ключом на 17.

Далее снимается скоба верхнего крепления ремня.

Далее потребуется снять пластиковую накладку, чтобы освободить катушку. Для этого нужно открутить несколько саморезов на ней:

  • два на нижней стойке, у порогов;
  • один — в центральной части стойки, у направляющей ремня безопасности;
  • и еще один в верхней части стойки.

Далее необходимо снять катушку — она находится в нижней части стойки. Для этого ключом на 17 нужно открутить болт, удерживающий ее. После катушка просто извлекается.
