ГОСТ Р 51709-2001

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Автотранспортные средства

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
К ТЕХНИЧЕСКОМУ СОСТОЯНИЮ
И МЕТОДЫ ПРОВЕРКИ

ГОССТАНДАРТ РОССИИ

Предисловие

1 РАЗРАБОТАН Государственным научно-исследовательским институтом автомобильного транспорта (НИИАТ), Научно-исследовательским центром по испытаниям и доводке автомобильной техники (НИЦИАМТ), Научно-исследовательским центром Государственной инспекции безопасности дорожного движения Министерства внутренних дел Российской Федерации (НИЦ ГИБДД МВД России)

ВНЕСЕН Техническими комитетами по стандартизации ТК 315 «Эксплуатация автотранспортных средств» и ТК 278 «Безопасность дорожного движения»

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 1 февраля 2001 г. № 47-ст

3 ВВЕДЕН ВПЕРВЫЕ

ГОСТ Р 51709-2001

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Автотранспортные средства

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ К ТЕХНИЧЕСКОМУ СОСТОЯНИЮ
И МЕТОДЫ ПРОВЕРКИ

Motor vehicles and their trailers. Safety requirements for technical conditions and methods of inspection

Дата введения 2002-01-01

1 Область применения

(Измененная редакция. Изм. № 1)

Настоящий стандарт распространяется на легковые автомобили, автобусы, грузовые автомобили, прицепы и полуприцепы (далее — автотранспортные средства), эксплуатируемые на дорогах.

— требования безопасности к техническому состоянию автотранспортных средств (АТС);

— предельно допустимые значения параметров технического состояния АТС, влияющих на безопасность дорожного движения и состояние окружающей среды;

— методы проверки технического состояния АТС в эксплуатации.

Стандарт не распространяется на АТС, максимальная скорость которых, установленная изготовителем, не превышает 25 км/ч, и на внедорожные АТС.

Требования 4.1.1 — 4.1.7, 4.7.13, 4.7.19 не распространяются на прицепы (полуприцепы)- тяжеловозы .

Стандарт должен применяться при проверках технического состояния эксплуатируемых АТС по критериям безопасности.

Требования стандарта являются обязательными и направлены на обеспечение безопасности дорожного движения, жизни и здоровья людей, сохранности их имущества и охраны окружающей среды.

К техническому состоянию АТС могут предъявляться дополнительные требования, устанавливаемые соответствующими нормативными документами.

Зарегистрированные АТС, в конструкцию которых (в том числе в конструкцию составных частей и предметов дополнительного оборудования) были внесены изменения, влияющие на обеспечение безопасности дорожного движения, проверяют согласно процедурам, утвержденным в установленном порядке.

Основные термины, используемые в стандарте, и их определения приведены в разделе 3.

Классификация АТС по категориям приведена в приложении А.

2 Нормативные ссылки

(Измененная редакция. Изм. № 1)

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ Р 52033-2003 Автомобили с бензиновыми двигателями. Выбросы загрязняющих веществ с отработавшими газами. Нормы и методы контроля при оценке технического состояния

ГОСТ Р 17.2.2.06-99 Охрана природы. Атмосфера. Нормы и методы измерения содержания оксида углерода и углеводородов в отработавших газах газобаллонных автомобилей

ГОСТ 5727-88 Стекло безопасное для наземного транспорта. Общие технические условия

ГОСТ 9921-81 Манометры шинные ручного пользования. Общие технические условия

ГОСТ Р 52160-2003 Автотранспортные средства, оснащенные двигателями с воспламенением от сжатия. Дымность отработавших газов. Нормы и методы контроля при оценке технического состояния

ГОСТ 27902-88 Стекло безопасное для автомобилей, тракторов и сельскохозяйственных машин. Определение оптических свойств

ГОСТ Р 50574-2002 Автомобили, автобусы и мотоциклы оперативных служб. Цветографические схемы, опознавательные знаки, надписи, специальные световые и звуковые сигналы. Общие требования

ГОСТ Р 50577-93 Знаки государственные регистрационные транспортных средств. Типы и основные размеры. Технические требования

ГОСТ Р 41.104-2002 Единообразные предписания, касающиеся сертификации светоотражающей маркировки для транспортных средств большой длины и грузоподъемности

(Поправка. ИУС 9-2002)

ГОСТ Р 41.27-2001 (Правила ЕЭК ООН № 27) Единообразные предписания, касающиеся сертификации предупреждающих треугольников

ГОСТ Р 52051-2003 Механические транспортные средства и прицепы. Классификация и определения

ГОСТ Р 52231-2004 Внешний шум автомобилей в эксплуатации. Допустимые уровни и методы измерения

3 Определения

(Измененная редакция. Изм. № 1 )

В настоящем стандарте использованы следующие термины с соответствующими определениями:

3.1 автопоезд: Комбинация транспортных средств, состоящая из тягача и полуприцепа или прицепа(ов), соединенных тягово-сцепным(и) устройством(ами).

3.1а автоматический корректор фар: Устройство для автоматического регулирования наклона пучка ближнего и (или) дальнего света в зависимости от загрузки АТС, профиля дороги и условий видимости.

3.1б автоматическое (аварийное) торможение: Торможение прицепа (полуприцепа), выполняемое тормозной системой без управляющего воздействия водителя при разрыве магистралей тормозного привода.

3.2 антиблокировочная тормозная система (АБС): Тормозная система АТС с автоматическим регулированием в процессе торможения степени проскальзывания колес транспортного средства в направлении их вращения.

3.2а блокирование колеса: Прекращение качения колеса в дорожных условиях при наличии его перемещения по опорной поверхности или прекращение вращения колеса, установленного на роликовый стенд АТС, при продолжающемся вращении роликов стенда.

3.2б негабаритные АТС: Автотранспортные средства, движение которых по дорогам допускается только по специальным правилам [1] ввиду превышения габаритами и (или) осевой массой установленных ограничений.

3.2в внешние световые сигнальные приборы (сигнальные огни): Устройства для наружной световой сигнализации.

3.3 время срабатывания тормозной системы: Интервал времени от начала торможения до момента времени, в который замедление АТС принимает установившееся значение при проверках в дорожных условиях (обозначено t ср в приложении Б), либо до момента, в который тормозная сила при проверках на стендах или принимает максимальное значение, или происходит блокировка колеса АТС на роликах стенда.

3.4 время запаздывания тормозной системы: Интервал времени от начала торможения до момента появления замедления (тормозной силы). Обозначено t с в приложении Б.

3.5 время нарастания замедления: Интервал времени монотонного роста замедления до момента, в который замедление принимает установившееся значение. Обозначено t н в приложении Б.

3.6 вспомогательная (бесконтактная или износостойкая) тормозная система: Тормозная система, предназначенная для уменьшения энергонагруженности тормозных механизмов рабочей тормозной системы АТС.

3.7 заднее защитное устройство: Часть конструкции АТС категорий N 2 , N 3 , O 3 и О4, предназначенная для защиты от попадания под них автомобилей категорий М1 и N 1 при наезде сзади.

3.8 запасная тормозная система: Тормозная система, предназначенная для снижения скорости АТС при выходе из строя рабочей тормозной системы.

3.9 исправное состояние АТС: Состояние, соответствующее всем требованиям нормативных документов, предъявляемым к конструкции и техническому состоянию АТС.

3.10 изменение конструкции АТС: Исключение предусмотренных или установка не предусмотренных конструкцией АТС составных частей и предметов оборудования, влияющих на его характеристики безопасности.

3.10а каплепадение: Падение капель, повторяющееся с интервалом не более 20 с.

3.11 категория АТС: ( с м. приложение А).

3.13 колесные тормозные механизмы: Устройства, предназначенные для создания искусственного сопротивления движению АТС за счет трения между невращающимися частями и тормозным диском (барабаном) .

3.14 конец торможения: Момент времени, в который исчезло искусственное сопротивление движению АТС или оно остановилось. Обозначено точкой К в приложении Б.

3.15 контурная маркировка АТС: Ряд полос из светоотражающего материала, нанесенных на АТС с целью указания его габаритов (очертаний) сбоку (боковая маркировка) и сзади (задняя маркировка).

3.15а контурные огни: Источники света, монтируемые на конструктивно возможной наибольшей высоте у крайней точки габаритной ширины АТС и предназначенные для точного указания его габаритной ширины.

3.16 коридор движения: Часть опорной поверхности, правая и левая границы которой обозначены для того, чтобы в процессе движения горизонтальная проекция АТС на плоскость опорной поверхности не пересекала их ни одной точкой.

3.16а коэффициент сцепления колеса с опорной поверхностью: Отношение результирующей продольной и поперечной сил реакций опорной поверхности, действующих в контакте колеса с опорной поверхностью, к величине нормальной реакции опорной поверхности на колесо.

3.17 место крепления ремней безопасности: Часть конструкции кузова (кабины) или какой-либо другой части АТС (например, каркаса сиденья), к которой крепится ремень безопасности.

3.17а масса транспортного средства в снаряженном состоянии (снаряженная масса): Масса порожнего транспортного средства с кузовом и сцепным устройством в случае тягача или масса шасси с кабиной, если завод-изготовитель не устанавливает кузов и (или) сцепное устройство, включая массы охлаждающей жидкости, масла, 90 % топлива, 100 % других жидкостей (за исключением использованной воды), инструментов, запасного колеса, массу водителя (75 кг) и — для городских и междугородных автобусов — массу члена экипажа (75 кг), если в транспортном средстве предусмотрено для него сиденье.

3.18 начало торможения: Момент времени, в который тормозная система получает сигнал о необходимости осуществить торможение. Обозначено точкой Н в приложении Б.

3.18а начало поворота управляемого колеса: Угол поворота управляе мого колеса на (0,06 ± 0,01)°, измеряемый от положения прямолинейного движения.

3.19 начальная скорость торможения — скорость АТС в начале торможения.

3.20 нейтральное положение рулевого колеса (управляемых колес): Положение, соответствующее прямолинейному движению АТС при отсутствии возмущающих воздействий.

3.20а оптическая ось прибора для проверки и регулировки фар: Линия, проходящая через центр объектива на экране, встроенном в прибор для проверки и регулировки фар, или на матовом экране.

3.20б оптический центр (центр отсчета): Точка пересечения оси отсчета с наружной поверхностью рассеивателя светового прибора.

3.20в ось отсчета светового прибора: Линия пересечения плоскостей, проходящих через оптический центр светового прибора параллельно продольной центральной плоскости АТС и опорной поверхности.

3.21 орган управления тормозной системы: Совокупность устройств, предназначенных для подачи сигнала начать торможение и для управления энергией, поступающей от источника или аккумулятора энергии к тормозным механизмам.

3.22 органолептическая проверка: Проверка, выполняемая с помощью органов чувств квалифицированного специалиста без использования средств измерений.

3.22а осевая масса: Масса, соответствующая статической вертикальной нагрузке, передаваемой осью на опорную поверхность, обусловленная конструкцией оси и транспортного средства и установленная изготовителем транспортного средства.

3.23 ось отсчета: Линия пересечения плоскостей, проходящих через центр рассеивателя светового прибора параллельно продольной центральной плоскости АТС и опорной поверхности.

3.23а подтекание: Появление жидкости на поверхности деталей герметичных систем привода или питания, воспринимаемое на ощупь.

3.24 полное торможение: Торможение, в результате которого АТС останавливается.

3.24а прицеп (полуприцеп)- тяжеловоз: Прицеп (полуприцеп) с числом осей более трех или (и) числом колес на оси более четырех, предназначенный для перевозки неделимых крупногабаритных, в том числе негабаритных и тяжеловесных, грузов.

3.25 продольная центральная плоскость АТС: Плоскость, перпендикулярная к плоскости опорной поверхности и проходящая через середину колеи АТС.

3.25а проскальзывание колеса на роликовых стендах: Несоответствие окружной скорости колеса автомобиля окружной скорости вращения рабочей поверхности роликов стенда.

3.26 технически допустимая максимальная масса: Максимальная масса снаряженного АТС с грузом (пассажирами), установленная изготовителем в качестве максимально допустимой согласно эксплуатационной документации.

3.27 работоспособность АТС и его частей: Состояние, при котором значения параметров, характеризующих способность АТС выполнять транспортную работу, соответствуют требованиям нормативных документов.

3.28 рабочая тормозная система: Тормозная система, предназначенная для снижения скорости и (или) остановки АТС.

3.29 светоотражающий маркировочный материал: Материал, от поверхности которого при наличии излучения в их направлении отражается относительно значительная часть световых лучей первоначального излучения.

3.30 снаряженное состояние АТС: См. п. 3.17а.

3.31 составные части и предметы оборудования АТС: Агрегаты, узлы и детали, устанавливаемые и (или) используемые в конструкции АТС, к которым предъявляют требования, регламентируемые нормативными документами.

3.32 стояночная тормозная система: Тормозная система, предназначенная для удержания АТС неподвижным.

3.32а стояночные огни: Два источника света белого цвета спереди и два красного цвета сзади АТС для обозначения габаритов АТС при остановках и на стоянках.

3.33 суммарный люфт в рулевом управлении: Угол поворота рулевого колеса от положения, соответствующего началу поворота управляемых колес в одну сторону, до положения, соответствующего началу их поворота в противоположную сторону от положения, примерно соответствующего прямолинейному движению АТС.

3.34 техническое состояние АТС: Совокупность подверженных изменению в процессе эксплуатации свойств и установленных нормативными документами параметров АТС, определяющая возможности его применения по назначению.

3.35 торможение: Процесс создания и изменения искусственного сопротивления движению АТС.

3.36 тормозная сила: Реакция опорной поверхности на колеса АТС, вызывающая замедление АТС и (или) колес АТС . Для оценки технического состояния тормозных систем используют наибольшие величины тормозных сил.

3.37 тормозная система: Совокупность частей АТС, предназначенных для его торможения при воздействии на орган управления тормозной системы.

3.38 тормозное управление: Совокупность всех тормозных систем АТС.

3.39 тормозной привод: Совокупность частей тормозного управления, предназначенных для управляемой передачи энергии от ее источника к тормозным механизмам с целью осуществления торможения.

3.40 тормозной путь: Расстояние, пройденное АТС от начала до конца торможения.

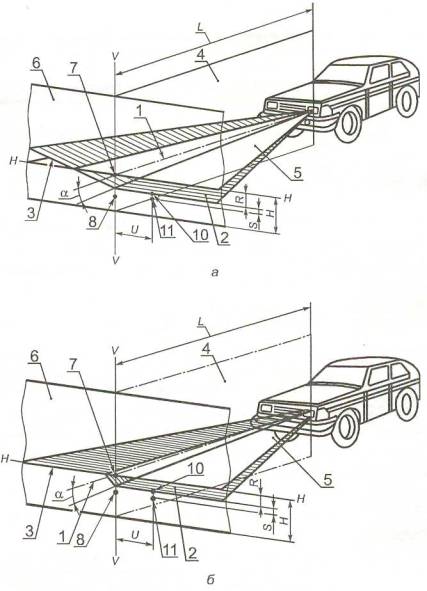

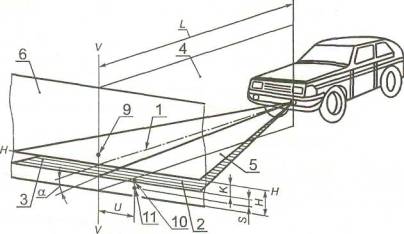

3.40а угол регулировки светового пучка фар ближнего света АТС: Угол между наклонной плоскостью, содержащей левую (от АТС) часть светотеневой границы пучка ближнего света, и горизонтальной плоскостью.

3.41 удельная тормозная сила: Отношение суммы тормозных сил на колесах АТС к произведению массы АТС на ускорение свободного падения (для тягача и прицепа или полуприцепа рассчитывают раздельно).

3.42 установившееся замедление: Среднее значение замедления за время торможения t уст от момента окончания периода времени нарастания замедления до начала его спада в конце торможения. Обозначено j уст в приложении Б.

3.43 устойчивость АТС при торможении: Способность АТС двигаться при торможениях в пределах коридора движения.

3.44 фары типов R , HR , DR : Фары дальнего света.

3.44а фары R , С, CR : Фары дальнего R , ближнего С и двухрежимные (ближнего и дальнего) CR света с лампами накаливания.

3.45 фары типов С, НС, DC : Фары ближнего света.

3.45а фары HR , НС, HCR : Фары с галогенными источниками дальнего HR и ближнего НС света и двухрежимные фары HCR .

3.46 фары типов CR , HCR , DCR : Фары ближнего и дальнего света.

3.46а фары DR , DC , DCR : Фары с газоразрядными источниками света категории D дальнего DR и ближнего DC света и двухрежимные DCR фары.

3.47 фары типа В: Фары противотуманные.

3.47а фотоприемник: Устройство, основанное на внутреннем или внешнем фотоэффекте. Изменение состояния фотоприемника под действием потока оптического излучения используется для измерения этого излучения.

3.48 «холодный» тормозной механизм: Тормозной механизм, температура которого, измеренная на поверхности трения тормозного барабана или тормозного диска, менее 100 °С.

3.49 экстренное торможение: Торможение с целью максимально быстрого уменьшения скорости АТС.

3.50 эффективность торможения: Мера торможения, характеризующая способность тормозной системы создавать необходимое искусственное сопротивление движению АТС.

3.51 юз колеса: Состояние колеса, при котором его окружная (относительно оси вращения колеса) скорость равна нулю во время движения АТС.

4 Требования к техническому состоянию АТС

4.1 Требования к тормозному управлению

(Измененная редакция. Изм. № 1)

4.1.1а Рабочую тормозную систему проверяют по показателям эффективности торможения и устойчивости АТС при торможении, а запасную, стояночную и вспомогательную тормозные системы — по показателям эффективности торможения согласно таблицам 1а, 1б.

Таблица 1а — Использование показателей эффективности торможения и устойчивости АТС при торможении при проверках на роликовых стендах

без АБС или с АБС с порогом отключения выше скорости стенда

с АБС с порогом отключения ниже скорости стенда

Устойчивость АТС при торможении

Устойчивость АТС при торможении

Удельная тормозная сила

Относительная разность тормозных сил колес оси

Блокирование колес АТС на роликах или автоматическое отключение стенда вследствие проскальзывания колес по роликам*

* Используется только вместо показателя удельной тормозной силы.

Таблица 1б — Использование показателей эффективности торможения и устойчивости АТС при торможении при проверках в дорожных условиях

Устойчивость АТС при торможении

Устойчивость АТС при торможении

Время срабатывания тормозной системы*

Уклон дороги, на котором АТС удерживается недвижно

Отсутствие следов юза за колесами

Прямолинейность движения АТС при торможении

* Используются совместно только вместо показателя «тормозной путь».

Примечание к таблицам 1а, 1б — Знак «+» означает, что соответствующий показатель должен использоваться при оценке эффективности торможения или устойчивости АТС при торможении, знак «-» не должен использоваться».

4.1.1 Рабочая тормозная система АТС должна обеспечивать выполнение нормативов эффективности торможения на стендах согласно таблице 1 либо в дорожных условиях таблице 2 или 3 . Начальная скорость торможения при проверках в дорожных условиях — 40 км/ч. Масса АТС при проверках не должна превышать разрешенной максимальной.

Примечание — Применение показателей эффективности торможения и устойчивости АТС при торможении, а также методов их проверки приведено в 5.1.

4.1.2 В дорожных условиях при торможении рабочей тормозной системой с начальной скоростью торможения 40 км/ч АТС не должно ни одной своей частью выходить из нормативного коридора движения шириной 3 м.

Таблица 1 — Нормативы эффективности торможения АТС при помощи рабочей тормозной системы при проверках на роликовых стендах

Наименование вида АТС

Усилие на органе управления Р n , Н

Удельная тормозная сила γт не менее

Пассажирские и грузопассажирские автомобили

Прицепы с двумя и более осями

Прицепы с центральной осью и полуприцепы

Таблица 2 — Нормативы эффективности торможения АТС при помо щи рабочей тормозной системы в дорожных условиях с использованием прибора для проверки тормозных систем

Наименование вида АТС

Усилие на органе управления Р n , Н

Тормозной путь АТС S т , м, не более

Пассажирские и грузопассажирские автомобили

Легковые автомобили с прицепом без тормозов

( Поправка , ИУС 11-2007)

Таблица 3 — Нормативы эффективности торможения АТС при помощи рабочей тормозной системы в дорожных условиях с регистрацией параметров торможения

Наименование вида АТС

Усилие на органе управления Р n , Н

Установившееся замедление j уст. , м/с 2 , не менее

Время срабатывания тормозной системы τср, с, не более

Пассажирские и грузопассажирские автомобили

Легковые автомобили с прицепом без тормозов

* Для АТС, изготовленных до 01.01.81.

4.1.3 При проверках на стендах допускается относительная разность тормозных сил колес оси (в процентах от наибольшего значения) для осей АТС с дисковыми колесными тормозными механизмами не более 20 % и для осей с барабанными колесными тормозными механизмами не более 25 %. Для АТС категории М1 до окончания периода приработки допускается применение нормативов, установленных изготовителем в эксплуатационной документации.

4.1.4 Рабочая тормозная система автопоездов с пневматическим тормозным приводом в режиме аварийного (автоматического) торможения должна быть работоспособна.

4.1.5 Стояночная тормозная система считается работоспособной в том случае, если при приведении ее в действие достигается:

для АТС с технически допустимой максимальной массой:

— или значение удельной тормозной силы не менее 0,16;

— или неподвижное состояние АТС на опорной поверхности с уклоном (16±1) %;

для АТС в снаряженном состоянии:

— или расчетная удельная тормозная сила, равная меньшему из двух значений: 0,15 отношения технически допустимой максимальной массы к массе АТС при проверке или 0,6 отношения снаряженной массы, приходящейся на ось (оси), на которые воздействует стояночная тормозная система, к снаряженной массе;

— или неподвижное состояние АТС на поверхности с уклоном (23±1) % для АТС категорий М1 — М3 и (31±1) % для категорий N1 — N3.

Усилие, прикладываемое к органу управления стояночной тормозной системы для приведения ее в действие, не должно превышать:

— в случае ручного органа управления:

392 Н — для АТС категории M 1 ;

589 Н — для АТС остальных категорий.

— в случае ножного органа управления:

490 Н — для АТС категории M 1 ;

688 Н — для АТС остальных категорий.

Стояночная тормозная система с приводом на пружинные камеры, раздельным с приводом запасной тормозной системы, при торможении в дорожных условиях с начальной скоростью 40 км/ч для АТС категорий М2 и М3, у которых не менее 0,37 массы АТС в снаряженном состоянии приходится на ось (и), оборудованную (ые) стояночной тормозной системой, должна обеспечивать установившееся замедление не менее 2,2 м/с 2 , а для АТС категорий N , у которых не менее 0,49 массы АТС в снаряженном состоянии приходится на ось (и), оборудованную (ые) стояночной тормозной системой, — не менее 2,9 м/с 2 .

Таблица 4 — Нормативы эффективности торможения АТС при помощи запасной тормозной системы при проверках на стендах

Наименование вида АТС

Усилие на органе управления Р n , Н

Удельная тормозная сила γт, не менее

Пассажирские и грузопассажирские автомобили

* Для АТС с ручным органом управления запасной тормозной системы.

( Поправка , ИУС 11-2007)

Таблица 5 — Нормативы эффективности торможения АТС при помощи запасной тормозной системы в дорожных условиях с использованием прибора для проверки тормозных систем

Наименование вида АТС

Усилие на органе управления Р n , Н

Тормозной путь АТС S т , м, не более

Пассажирские и грузопассажирские автомобили

* Для АТС с ручным органом управления запасной тормозной системы.

( Поправка , ИУС 11-2007)

Таблица 6 — Нормативы эффективности торможения АТС при помощи запасной тормозной системы при проверках в дорожных условиях с регистрацией параметров торможения

Наименование вида АТС

Усилие на органе управления Р n , Н

Установившееся замедление j уст. , м/с 2 , не менее

Время срабатывания тормозной системы τср, с, не более

Пассажирские и грузопассажирские автомобили

* Для АТС с ручным органом управления запасной тормозной системы.

** Для АТС, изготовленных до 01.01.81.

4.1.8 Допускается падение давления воздуха в пневматическом или пневмогидравлическом тормозном приводе при неработающем двигателе не более чем на 0,05 МПа в течение:

30 мин — при выключенном положении органа управления тормозной системы;

15 мин — после полного приведения в действие органа управления тормозной системы.

Утечки сжатого воздуха из колесных тормозных камер не допускаются.

4.1.9 Для АТС с двигателем давление на контрольных выводах ресиверов пневматического тормозного привода при работающем двигателе допускается в пределах, установленных изготовителем в эксплуатационной документации .

— подтекания тормозной жидкости, нарушения герметичности трубопроводов или соединений в гидравлическом тормозном приводе;

— перегибы, видимые места перетирания;

— коррозия, грозящая потерей герметичности или разрушением;

— механические повреждения тормозных трубопроводов;

— наличие деталей с трещинами или остаточной деформацией в тормозном приводе .

4.1.14 Действие рабочей и запасной тормозных систем должно обеспечивать плавное, адекватное уменьшение или увеличение тормозных сил (замедление АТС) при уменьшении или увеличении, соответственно, усилия воздействия на орган управления тормозной системы.

4.1.15 Установочные параметры регулятора тормозных сил (давление на контрольном выводе, усилие натяжения или удлинение пружины при приложении усилия, зазор и т. п.) для АТС с технически допустимой максимальной массой и массой в снаряженном состоянии должны соответствовать значениям, указанным в установленной на АТС табличке изготовителя, или в эксплуатационной документации, или в руководстве по ремонту АТС .

4.1.17 Инерционный тормоз прицепов категорий O 1 и О2 должен обеспечивать удельную тормозную силу по 4.1.1 и относительную разность тормозных сил по 4.1.3 при усилии вталкивания сцепного устройства одноосных прицепов не более 0,1, а для остальных прицепов — не более 0,067 веса полностью груженого прицепа (технически допустимой максимальной массы) .

4.2 Требования к рулевому управлению

(Измененная редакция. Изм. № 1)

4.2.1 Изменение усилия при повороте рулевого колеса должно быть плавным во всем диапазоне его поворота. Неработоспособность усилителя рулевого управления АТС (при его наличии на АТС) не допускается .

4.2.3 Суммарный люфт в рулевом управлении не должен превышать предельных значений, установленных изготовителем в эксплуатационной документации, или при отсутствии данных, установленных изготовителем, следующих предельных значений :

— легковые автомобили и созданные на базе их агрегатов грузовые автомобили и автобусы

4.2.4 Максимальный поворот рулевого колеса должен ограничиваться только устройствами, предусмотренными конструкцией АТС.

4.2.5 Повреждения и отсутствие деталей крепления рулевой колонки и картера рулевого механизма, а также повышение подвижности деталей рулевого привода относительно друг друга или кузова (рамы), не предусмотренное изготовителем АТС (в эксплуатационной документации), не допускаются . Резьбовые соединения должны быть затянуты и зафиксированы способом, предусмотренным изготовителем АТС . Люфт в соединениях рычагов поворотных цапф и шарнирах рулевых тяг не допускается. Устройство фиксации положения рулевой колонки с регулируемым положением рулевого колеса должно быть работоспособно.

4.2.7 Уровень рабочей жидкости в резервуаре усилителя рулевого управления должен соответствовать требованиям, установленным изготовителем АТС в эксплуатационной документации. Подтекание рабочей жидкости в гидросистеме усилителя не допускается .

4.3 Требования к внешним световым приборам и светоотражающей маркировке

(Измененная редакция. Изм. № 1)

4.3.1 Количество, тип, расположение, режим работы и цвет огней внешних световых приборов на АТС должны соответствовать требованиям конструкции автотранспортного средства.

( Поправка , ИУС 11-2007)

4.3.2 Изменение цвета огней, режима работы, мест расположения и демонтаж предусмотренных конструкцией АТС фар, сигнальных фонарей и световозвращателей допускается только в случаях, когда: — комплектация АТС, в том числе снятых с производства, внешними световыми приборами проводится в соответствии с таблицей 6а; — комплектация АТС проводится в соответствии с 4.3.2.3.

Таблица 6а — Требования Правил; ЕЭК ООН к наличию внешних световых приборов на автотранспортных средствах

Наименование внешних световых приборов

Число приборов на АТС

Наличие приборов на АТС в зависимости от категорий

Фара дальнего света

Обязательно для категорий М, N. Запрещено для категорий О.

Фара ближнего света

Передняя противотуманная фара

Белый или желтый

Рекомендуется (для категорий М, N )

Фара заднего хода

Обязательно для категорий М, N , О2, О3, О4. Рекомендуется для категории О1

Обязательно для категорий М, N. Запрещено для категорий О

Обязательно для категорий М, N. Запрещено для категорий О

Фонарь сигнала торможения

Дополнительный сигнал торможения

Обязательно для категории М1, допускается для остальных категорий АТС

Передний габаритный огонь

Задний габаритный огонь

Задний противотуманный фонарь

Стояночный огонь (при совмещении с боковыми указателями поворота и боковыми габаритными фонарями)

Рекомендуется для АТС длиной до 6 м и шириной до 2 м и запрещено на остальных АТС

Боковой габаритный фонарь

Желтый (красный — при группировании, комбинировании или совмещении с задним габаритным, контурным огнями и сигналом торможения)

Не менее двух с каждой стороны. Расстояния между соседними фонарями должно быть не более 4 м

Обязательно на АТС длиной более 6 м, за исключением грузовых автомобилей без кузова

Обязательно на АТС шириной более 2,1 м.

Рекомендуется для АТС шириной от 1,8 до 2,1 м и для грузовых автомобилей без кузова

Фонарь освещения заднего государственного регистрационного знака

Дневной ходовой огонь

Рекомендуется для категорий М, N.

Запрещено для категорий О.

Опознавательный знак автопоезда

Обязательно на авто­поездах

Переднее светоотражающее устройство (нетреугольной формы)

Обязательно для АТС категорий О и на АТС с убирающимися фарами.

Рекомендуется для других АТС

Боковое светоотражающее устройство нетреугольной формы

Не менее двух с каждой стороны для АТС длиной более 6 м.

Допускается одно (спереди или сзади) для АТС длиной менее 6 м

Обязательно на АТС длиной более 6 м.

Рекомендуется для других АТС

Желтый или красный, если сгруппирован с задним габаритным фонарем, задним контурным огнем, задним противотуманным фонарем, сигналом торможения или красным боковым габаритным фонарем

Заднее светоотражающее устройство

Обязательно для АТС категорий М и N.

Обязательно для АТС категорий О при группировании с другими задними приборами световой сигнализации

Обязательно для категорий О.

Запрещено для категорий М и N

Белая или желтая

Один или несколько элементов

Запрещено для АТС категории М1.

Красная или желтая

Рекомендуется для других категорий

( Поправка , ИУС 11-2007)

4.3.2.1 Отсутствие рассеивателей внешних световых приборов не допускается.

( Поправка , ИУС 11-2007)

4.3.2.2 Автоматические корректоры фар на АТС, оснащенных фарами с источниками света категории D , должны быть работоспособны.

( Поправка , ИУС 11-2007)

4.3.2.3 При эксплуатации АТС допускается установка фары-прожектора или прожектора-искателя, если она предусмотрена конструкцией AT .

( Поправка , ИУС 11-2007)

4.3.3 Сигнализаторы включения световых приборов, находящиеся в кабине (салоне), должны быть работоспособны.

4.3.4 Угол наклона плоскости (см. рисунок 1 ), содержащей левую (от АТС) часть верхней светотеневой границы пучка ближнего света фар типов С, НС, DC , CR , HCR , DCR , измеренный в вертикальной плоскости, параллельной продольной центральной плоскости АТС, должен быть в пределах ±0,5 % нормативного значения угла регулировки, указанного в эксплуатационной документации и (или) обозначенного на АТС. При отсутствии на АТС и в эксплуатационной документации данных о нормативном значении угла регулировки фары типов С, НС, DC , CR , HCR , DCR должны быть отрегулированы в соответствии с указанными на рисунках 1,а или 1,б и в таблице 7 значениями угла наклона светового пучка α к горизонтальной плоскости. Нормативы угла регулировки заданы значениями угла α в зависимости от расстояния Н установки оптического центра фары над плоскостью рабочей площадки для расстояния L от оптического центра фары до экрана, или расстоянием R по экрану от проекции оптического центра фары до световой границы пучка света и расстояниями L и Н.

ГОСТ Р 51709-2001* Автотранспортные средства

ГОСТ Р 51709-2001* Автотранспортные средства

1 — ось отсчета; 2 — горизонтальная (левая) часть светотеневой границы; 3 — наклонная (правая) часть светотеневой границы; 4 — вертикальная плоскость, проходящая через ось отсчета; 5 — плоскость, параллельная плоскости рабочей площадки, на которой установлено АТС; 6 — плоскость матового экрана; α — угол наклона светового пучка к горизонтальной плоскости; L — расстояние от оптического центра фары до экрана; 7 — положение контрольной точки для измерения силы света в направлении оси отсчета светового прибора; 8 — положение контрольной точки для измерения силы света в режиме «ближний свет» в направлении линии, расположенной в одной вертикальной плоскости с оптической осью прибора для проверки и регулировки фар, и направленной под углом 52′ ниже горизонтальной части светотеневой границы светового пучка ближнего света; 9 — положение контрольной точки для измерения силы света противотуманных фар в направлении 3° вверх; 10, 11 — координаты точек для измерения положения светотеневой границы в вертикальной плоскости; R — расстояние по экрану от проекции оптического центра фары до положения горизонтальной (левой) части светотеневой границы; К — расстояние по экрану от проекции оптического центра фары до положения светотеневой границы пучка света противотуманной фары; Н — расстояние от проекции оптического центра фары до плоскости рабочей площадки; U , S — координаты точек измерения положения светотеневой границы в горизонтальной и вертикальной плоскостях соответственно (значения U 600 мм; S = 174,5 мм)

Рисунок 1 — Схема расположения АТС на посту проверки света фар, форма светотеневой границы и размещение контрольных точек на экране:

а) для режима «ближний свет» с наклонным правым участком светотеневой границы;

б) для режима «ближний свет» с ломаным правым участком светотеневой границы;

в) для противотуманных фар.

Таблица 7 — Геометрические показатели расположения светотеневой границы пучка ближнего света фар на матовом экране в зависимости от высоты установки фар и расстояния до экрана

Расстояние от оптического центра фары до плоскости рабочей площадки Н, мм

Номинальный угол наклона светового пучка фары в вертикальной плоскости α

Расстояние R от проекции оптического центра до светотеневой границы фары на экране, удален ном на 10 м, мм

Угловое отклонение в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар типов С, НС, DC , CR , HCR , DCR от вертикальной плоскости, проходящей через ось отсчета, должно быть не более ±0,5 %.

На АТС, фары которых снабжены корректирующим устройством, последнее при загрузке АТС должно устанавливаться в положение, соответствующее загрузке.

Точка пересечения левого горизонтального и правого наклонного участков светотеневой границы пучка ближнего света должна находиться в вертикальной плоскости, проходящей через ось отсчета.

4.3.5 Сила света каждой из фар в режиме «ближний свет», измеренная в направлении оптической оси фары и в направлении 52′ вниз от левой части светотеневой границы, должна соответствовать значениям, указанным в таблице 7а.

Таблица 7а

Сила света в направлении оптической оси фары, кд, не более

Сила света в направлении 52′ вниз от левой части световой границы, кд, не менее

* В случае несоответствия параметров, полученных при неработающем двигателе, проводят измерение при работающем двигателе.

Проверку параметров, указанных в таблице 7а, проводят после регулировки положения светового пучка ближнего света по 4.3.4 . При несоответствии параметров фары указанным в таблице 8 нормативам проводят повторную регулировку в пределах ±0,5 % в вертикальном направлении от номинального значения угла по 4.3.4 и повторное измерение силы света.

4.3.6. Фары типов R , HR , DR должны быть отрегулированы так, чтобы центр светового пучка совпадал с точкой пересечения оптической оси фары с экраном (точка 7 на рисунках 1,а и 1,б ).

4.3.7 Сила света всех фар типов R , HR , CR , HCR , DR , DCR , расположенных на одной стороне АТС, в режиме «дальний свет» должна быть не менее 10000 кд, а суммарная величина силы света всех головных фар указанных типов не должна быть более 225000 кд.

4.3.8 Силу света фар типов CR , HCR , DCR в режиме «дальний свет» измеряют в направлении оптической оси фары.

4.3.9 Силу света фар типов R , HR , DR измеряют в направлении оптической оси фары после проведения регулировки по 4.3.6.

4.3.10 Противотуманные фары (тип В) должны быть отрегулированы так, чтобы плоскость, содержащая верхнюю светотеневую границу пучка, была расположена, как указано на рисунке 1,в и в таблице 8.

Таблица 8

Расстояние от оптического центра фары до плоскости рабочей площадки Н, мм

Номинальный угол наклона светового пучка фары в вертикальной плоскости α

Расстояние К o т проекции оптического центра фары до светотеневой границы на экране, удаленном на 10 м, мм

При этом верхняя светотеневая граница пучка противотуманпой фары должна быть параллельна плоскости рабочей площадки, на которой ус тановлено АТС.

( Поправка , ИУС 11-2007)

4.3.11 Сила света противотуманных фар, измеренная в вертикальной плоскости, проходящей через ось отсчета, должна быть не более 625 кд в направлении 3º вверх от положения светотеневой границы.

При несоответствии силы света указанной выше величине проводят повторную регулировку не ниже минус 0,5 % в вертикальном направле нии от номинального значения угла по 4.3.10 и измерение силы света .

4.3.16 Сигналы торможения (основные и дополнительные) должны включаться при воздействии на органы управления тормозных систем и работать в постоянном режиме.

4.3.18 Указатели поворотов должны быть работоспособны. Частота следования проблесков должна находиться в пределах (90±30) проблес ков в минуту или (1,5±0,5) Гц.

4.3.19 Аварийная сигнализация должна обеспечивать синхронное вклю чение всех указателей поворота в проблесковом режиме с частотой по 4.3.18 .

4.3.20 Фонарь освещения заднего государственного регистрационного знака должен включаться одновременно с габаритными огнями и работать в постоянном режиме.

(Поправка. ИУС 9-2002 )

4.4 Требования к стеклоочистителям и стеклоомывателям

(Измененная редакция. Изм. № 1)

4.4.1 АТС должно быть оснащено стеклоочистителями и стеклоомывателями ветрового стекла.

4.4.2 Стеклоочистители ветровых стекол должны быть работоспособ ны. Демонтирование и неработоспособность стеклоочистителей фар, пре дусмотренных эксплуатационной документацией АТС, не допускаются .

4.4.3 Стеклоомыватели должны обеспечивать подачу жидкости в зоны очистки стекла.

4.5 Требования к шинам и колесам

(Измененная редакция. Изм. № 1)

4.5.1 Высота рисунка протектора шин должна быть не менее:

— для легковых автомобилей и прицепов к ним — 1,6 мм;

— для грузовых автомобилей и прицепов (полуприцепов) к ним — 1,0 мм;

— для автобусов — 2,0 мм .

Шина не пригодна к эксплуатации при:

— наличии участка беговой дорожки приведенных в 5.5.1.1 размеров, высота рисунка протектора по всей длине которого меньше указанной нормативной;

— появлении одного индикатора износа (выступа по дну канавки беговой дорожки, высота которого соответствует минимально допустимой высоте рисунка протектора шин) при равномерном износе или двух индикаторов в каждом из двух сечений при неравномерном износе беговой дорожки.

4.5.2 Сдвоенные колеса должны быть установлены так, чтобы вентильные отверстия в дисках были совмещены для обеспечения возможности измерения давления воздуха и подкачивания шин. Не допускается замена золотников заглушками, пробками и другими приспособлениями.

4.5.4 АТС должны быть укомплектованы шинами в соответствии с требованиями изготовителя согласно эксплуатационной документации изготовителя или Правил эксплуатации автомобильных шин [2].

4.5.5 На легковых автомобилях и автобусах класса I * допускается применение шин, восстановленных по классу I **, а на их задних осях, кроме того, восстановленных по классам II и Д**.

На передней оси магистральных тягачей с бескапотной компонов кой категорий N 2 , N 3 и автобусов классов II и III применение восстанов ленных шин не допускается.

На средних и задней осях автобусов классов II и III * допускается применение шин, восстановленных по классу I **. Установка восстановленных шин на передних осях этих автобусов не допускается.

На всех осях грузовых автомобилей, прицепов и полуприцепов допускается применение шин, восстановленных по классам I , II , а на их задних осях, кроме того, еще и по классам Д**, III **.

* Определение классов автобусов — по приложению А .

** Определения классов восстановления шин по Правилам эксплуатации автомобильных шин [2] .

На задней оси легковых автомобилей и автобусов классов I , II , III *, средних и задней осях грузовых автомобилей, на любых осях прицепов и полуприцепов допускается применение шин с отремонтированными местными повреждениями и рисунком протектора, углубленным методом нарезки.

4.5.6 Отсутствие хотя бы одного болта или гайки крепления дисков и ободьев колес, а также ослабление их затяжки не допускаются.

4.5.7 Наличие трещин на дисках и ободьях колес, следов их устране ния сваркой не допускается .

4.5.9 При необходимости установки на АТС шин с шипами противо скольжения подобные шины должны быть установлены на все колеса АТС. Установка на одну ось АТС шин разных размеров, конструкций (ра диальной, диагональной, камерной, бескамерной), моделей, с разны ми рисунками протектора, морозостойких и неморозостойких, новых и восстановленных, новых и с углубленным рисунком протектора не до пускается.

4.6 Требования к двигателю и его системам

(Измененная редакция. Изм. № 1)

4.6.5 Газовая система питания газобаллонных АТС должна быть герметична. Не допускается использование на газобаллонных АТС баллонов с истекшим сроком периодического их освидетельствования.

4.6.9 На АТС категорий N и М, оборудованных изготовителем систе мой нейтрализации отработавших газов, демонтирование или неработо способность этой системы не допускаются. Функционирование сигнализатора системы нейтрализации отработавших газов, снабженной таким сигнализатором, должно соответствовать ее работоспособному состоянию.

4.7 Требования к прочим элементам конструкции

(Измененная редакция. Изм. № 1)

4.7.1 АТС должно быть укомплектовано зеркалами заднего вида согласно таблице 10 , а также стеклами, звуковым сигнальным прибором и противосолнечными козырьками.

Таблица 10 — Требования к наличию зеркал заднего вида на автотранспортных средствах

Число и расположение зеркал на АТС

Обязательно только при наличии обзора через него

Обязательно при недостаточном обзоре через внутреннее зеркало, в остальных случаях — допускается

Одно справа, одно слева

Наружное бокового обзора

II (или III на одном кронштейне с зеркалом класса IV )

Одно справа, одно слева

Наружное бокового обзора

II (или III на одном кронштейне с зеркалом IV — только для N 2 )

Одно справа, одно слева

Наружное бокового обзора

* Зеркало должно располагаться на высоте не менее 2 м от уровня опорной поверхности.

В зависимости от сочетаний характеристик и выполняемых функций зеркала заднего вида подразделяются на классы:

I — внутренние зеркала заднего вида плоские или сферические;

II — основные внешние зеркала заднего вида сферические;

III — основные внешние зеркала заднего вида плоские или сферические (допускается меньший радиус кривизны, чем для зеркал класса II );

IV — широкоугольные внешние зеркала заднего вида сферические;

V — внешние зеркала бокового обзора сферические.

Класс зеркала указывается в маркировке на сертифицированных зеркалах заднего вида римскими цифрами.

4.7.2 Наличие трещин на ветровых стеклах АТС в зоне очистки стеклоочистителем половины стекла, расположенной со стороны водителя, не допускается.

1 При наличии жалюзи и штор на задних стеклах легковых автомобилей необходимы наружные зеркала с обеих сторон.

2 На боковых и задних окнах автобусов класса III допускается применение занавески.

Звуковой сигнальный прибор должен при приведении в действие органа его управления издавать непрерывный и монотонный звук, акустический спектр которого не должен претерпевать значительных изменений.

Замки боковых навесных дверей АТС должны быть работоспособны и фиксироваться в двух положениях запирания: промежуточном и окончательном.

4.7.6 Спидометры и одометры должны быть работоспособны . Тахографы должны быть работоспособны, метрологически поверены в установленном порядке и опломбированы.

Рычаг регулятора уровня пола (кузова) АТС с пневмоподвеской в снаряженном состоянии должен находиться в положении, предписанном изготовителем в эксплуатационной документации . Давление на контрольном выводе регулятора уровня пола АТС с пневмоподвеской, изготовленных после 01.01.97, должно соответствовать указанному в табличке изготовителя.

4.7.8 На АТС категорий N 3 , O 3 и О4 демонтирование или изменение места размещения установленного изготовителем заднего защитного устройства (ЗЗУ) не допускается. ЗЗУ по длине должно быть не более длины задней оси и не короче ее более чем на 100 мм с каждой стороны.

4.7.9 Деформации вследствие повреждений или изменения конструкции передних и задних бамперов легковых автомобилей, автобусов и грузовых автомобилей, при которых радиус кривизны выступающих наружу частей бампера (за исключением деталей, изготовленных из неметаллических эластичных материалов) менее 5 мм, не допускаются.

4.7.11 Замок седельно-сцепного устройства седельных автомобилей-тягачей должен после сцепки закрываться автоматически. Ручная и автоматическая блокировки седельно-сцепного устройства должны предотвращать самопроизвольное расцепление тягача и полуприцепа. Деформации, разрывы, трещины и другие видимые повреждения сцепного шкворня, гнезда шкворня, опорной плиты, тягового крюка, шара тяговосцепного устройства, разрушение, трещины или отсутствие деталей крепления сцепных устройств не допускаются .

Одноосные прицепы (кроме роспусков) и прицепы, не снабженные тормозами, должны быть оборудованы предохранительными приспособлениями (цепями, тросами), которые должны быть работоспособны . Длина предохранительных цепей (тросов) должна предотвращать контакт сцепной петли дышла с дорожной поверхностью и при этом обеспечивать управление прицепом в случае обрыва (поломки) тягово-сцепного устройства. Предохранительные цепи (тросы) не должны крепиться к деталям тягово-сцепного устройства или деталям его крепления.

Прицепы (кроме одноосных и роспусков) должны быть оборудованы устройством, поддерживающим сцепную петлю дышла в положении, облегчающем сцепку и расцепку с тяговым автомобилем. Деформации сцепной петли или дышла прицепа, грубо нарушающие положение их относительно продольной центральной плоскости прицепа, разрывы, трещины и другие видимые повреждения сцепной петли или дышла прицепа не допускаются.

Продольный люфт в беззазорных тягово-сцепных устройствах с тяговой вилкой для сцепленного с прицепом тягача не допускается.

Тягово-сцепные устройства легковых автомобилей должны обеспечивать беззазорную сцепку сухарей замкового устройства с шаром. Самопроизвольная расцепка не допускается.

4.7.13 Диаметр сцепного шкворня сцепных устройств полуприцепов технически допустимой максимальной массой до 40 т должен быть в пределах от номинального, равного 50,9 мм, до предельно допустимого, составляющего 48,3 мм, а наибольший внутренний диаметр рабочих поверхностей захватов сцепного устройства — от 50,8 мм до 55 мм соответственно.

Диаметр сцепного шкворня сцепных устройств с клиновым замком полуприцепов с технически допустимой максимальной массой до 55 т должен быть в пределах от номинального, равного 50 мм, до предельно допустимого, составляющего 49 мм, а полуприцепов с технически допустимой максимальной массой более 55 т — в пределах от номинального, равного 89,1 мм, до предельно допустимого, составляющего 86,6 мм.

Диаметр зева тягового крюка тягово-сцепной системы «крюк-петля» грузовых автомобилей-тягачей, измеренный в продольной плоскости, должен быть в пределах от минимального, составляющего 48,0 мм, до предельно допустимого, равного 53,0 мм, а наименьший диаметр сечения прутка сцепной петли — от 43,9 мм до 36 мм соответственно.

Диаметр шкворня типоразмера 40 мм беззазорных тягово-сцепных устройств с тяговой вилкой тягового автомобиля должен быть в пределах от номинального, составляющего 40 мм, до минимально допустимого, равного 36,2 мм, а диаметр шкворня типоразмера 50 мм — в пределах от номинального, составляющего 50 мм, до минимально допустимого, равного 47,2 мм. Диаметр сменной вставки типоразмера 40 мм дышла прицепа должен быть в пределах от номинального, составляющего 40 мм, до предельно допустимого, равного 41,6 мм, а сменной вставки типоразмера 50 мм — в пределах от номинального, составляющего 50 мм, до предельно допустимого, равного 51,6 мм.

Диаметр шара тягово-сцепного устройства легковых автомобилей должен быть в пределах от номинального, равного 50,0 мм, до минимально допустимого, составляющего 49,6 мм .

Не допускается эксплуатация ремней безопасности со следующими дефектами:

— надрыв на лямке, видимый невооруженным глазом;

— замок не фиксирует «язык» лямки или не выбрасывает его после нажатия на кнопку замыкающего устройства;

— лямка не вытягивается или не втягивается во втягивающее устройство (катушку);

— при резком вытягивании лямки ремня не обеспечивается прекращение (блокирование) ее вытягивания из втягивающего устройства (катушки), оборудованного механизмом двойной блокировки лямки.

4.7.14а Установка надувных защитных систем, не предусмотренных эксплуатационной документацией АТС, не допускается.

4.7.15 АТС должны быть укомплектованы знаком аварийной остановки, выполненным по ГОСТ Р 41.27 , медицинской аптечкой, а автобусы категории М3 классов II и III — тремя аптечками. Кроме того, АТС категорий М3, N 2 , N 3 должны быть укомплектованы не менее, чем двумя противооткатными упорами. Легковые и грузовые автомобили должны быть оснащены не менее чем одним огнетушителем, а автобусы и грузовые автомобили, предназначенные для перевозки людей, — двумя, один из которых должен размещаться в кабине водителя, а второй — в пассажирском салоне (кузове). Огнетушители должны соответствовать нормам пожарной безопасности. Использование огнетушителей без пломб и (или) с истекшими сроками годности не допускается. Медицинская аптечка должна быть укомплектована пригодными для использования препаратами.

( Поправка , ИУС 4-2007).

4.7.16 Поручни в автобусах, запасное колесо, аккумуляторные батареи, сиденья, а также огнетушители и медицинская аптечка на АТС, оборудованных приспособлениями для их крепления, должны быть надежно закреплены в местах, предусмотренных конструкцией АТС.

4.7.19 АТС должны быть оборудованы предусмотренными конструкцией надколесными грязезащитными устройствами. Ширина этих устройств должна быть не менее ширины применяемых шин.

4.7.22 Демонтирование опорного устройства полуприцепов не допускается. Механизмы подъема и опускания опор и фиксаторы транспортного положения опор, предназначенные для предотвращения их самопроизвольного опускания при движении АТС, должны быть работоспособны .

( Поправка , ИУС 11-2007)

4.7.24 Оборудование АТС оперативных служб специальными световыми и (или) звуковыми сигнальными приборами, нанесение специальной цветографической окраски должно соответствовать ГОСТ Р 50574 и без соответствующего разрешения не допускается.

ненадежное крепление амортизаторов вследствие сквозной коррозии мест или деталей крепления;

чрезмерная общая коррозия рамы и связанных с ней деталей крепления или элементов усиления прочности основания кузова автобуса, грозящая разрушением всей конструкции;

сквозная коррозия или разрушение пола пассажирского помещения автобуса, способные служить причиной травмы;

коррозия либо трещины и разрушения стоек кузова, нарушающие их прочность;

вмятины и разрушения кузова, нарушающие внешние очертания и узнаваемость модели АТС.

4.7.26 Грозящие разрушением грубые повреждения и трещины или разрушения лонжеронов и поперечин рамы, щек кронштейнов подвески, стоек либо каркасов бортов и приспособлений для крепления грузов не допускаются. .

4.8 Требования к маркировке АТС

(Измененная редакция. Изм. № 1)

4.8.1 Маркировка, нанесенная на АТС, должна соответствовать указанной в документах на АТС .

5 Методы проверки

5.1 Методы проверки тормозного управления

(Измененная редакция. Изм. № 1 )

5.1.1 Характеристики методов проверки тормозного управления

5.1.1.1 Эффективность торможения и устойчивость АТС при торможении проверяют на стендах или в дорожных условиях.

5.1.1.3 Относительная погрешность измерения не должна превышать при определении, %:

— тормозной силы (для стендов, изготовленных до 01.01.2008)

— усилия на органе управления

— давления воздуха в пневматическом или пневмогидравлическом тормозном приводе

— усилия вталкивания сцепного устройства прицепов, оборудованных инерционным тормозом

— продольного уклона площадки для выполнения торможений

— массы транспортного средства

Абсолютная погрешность измерения не должна превышать при определении:

— начальной скорости торможения, км/ч

— времени срабатывания тормозной системы, с

— времени запаздывания тормозной системы, с

— времени нарастания замедления, с

Примечание — Погрешность расчетного определения начальной скорости по результатам измерения замедления АТС при торможении — не более ±2 км/ч».

(Поправка, ИУС 11-2007)

5.1.1.4 Допускается проверять показатели эффективности торможения и устойчивости АТС при торможении методами и способами, эквивалентными установленным настоящим стандартом, если они регламентированы нормативными документами. На заводах-изготовителях АТС допускается проверять показатели эффективности торможения и устойчивости при торможении новых АТС иными методами, способами и средствами, обеспечивающими возможность подтверждения соответствия АТС*.

* Допускается проверка по ГОСТ Р 41.13-99 или ГОСТ Р 41.13-Н-99.

5.1.2 Условия проведения проверки технического состояния тормозного управления

5.1.2.1 АТС подвергают проверке при «холодных» тормозных механизмах.

5.1.2.3 Проверки на стендах и в дорожных условиях (кроме проверки вспомогательной тормозной системы) проводят при работающем и отсоединенном от трансмиссии двигателе, а также отключенных приводах дополнительных ведущих мостов и разблокированных трансмиссионных дифференциалах (при наличии указанных агрегатов в конструкции АТС).

5.1.2.4 Требования по 4.1.1 , 4.1.3 , 4.1.5 , 4.1.7 проверяют на роликовом стенде для проверки тормозных систем, при наличии на переднем сиденье АТС категорий М1 и N 1 водителя и пассажира. Усилие воздействия на орган управления тормозной системы увеличивают до значения, предусмотренного 4.1.1 или 4.1.5 , или 4.1.7 , за время приведения 4 — 6 с, если в руководстве (инструкции) по эксплуатации стенда не указано другое значение .

5.1.2.5 Снижение коэффициента сцепления рабочих поверхностей роликов стенда с колесами АТС вследствие износа и загрязнения рифления или абразивного покрытия роликов, фиксируемого при сухих чистых протекторах шин, до уровня менее 0,65 при проверке АТС категорий М1, O 1 или менее 0,6 при проверке АТС категорий М2, М3, N 1 , N 2 , N 3 , O 2 , О3, О4 не допускается. Проверку коэффициента сцепления рабочих поверхностей роликов выполняют при эксплуатации стенда посредством расчета и накопления за установленный период (например, за неделю) для каждого блока роликов результатов расчета по каждому из колес АТС значений удельной тормозной силы всех АТС, которые соответствуют 5.1.3.7, и еженедельного отбора наибольших из числа зафиксированных значений удельной тормозной силы для левых и правых колес АТС каждой категории .

5.1.2.6 Проверки в дорожных условиях проводят на прямой ровной горизонтальной сухой чистой дороге с цементно- или асфальтобетонным покрытием. Проверки на уклоне выполняют на очищенной от льда и снега твердой нескользкой опорной поверхности. Торможение рабочей тормозной системой осуществляют в режиме экстренного полного торможения путем однократного воздействия на орган управления. Время полного приведения в действие органа управления тормозной системой не должно превышать 0,2 с.

5.1.2.6а При проверках на стендах направление вращения колеса при измерении тормозной силы должно соответствовать движению АТС вперед.

5.1.2.6б Тормозное управление полноприводных АТС с неотключае-мым приводом одной из осей или вязкостной муфтой в приводном валу проверяют только в дорожных условиях или на стендах, специально предназначенных (согласно инструкции по эксплуатации стенда) для проверки указанных полноприводных АТС и снабженных системой регулирования частоты вращения роликов, предотвращающей при торможении перераспределение тормозного момента с одного колеса на другие.

5.1.2.7 Управляющие воздействия на рулевое управление АТС в процессе торможения при проверках рабочей тормозной системы в дорожных условиях не допускаются. Если такое воздействие было произведено, то результаты проверки не учитывают .

5.1.2.8 Общая масса технических средств диагностирования, устанавливаемых на АТС для проведения проверок в дорожных условиях, не должна превышать 25 кг.

5.1.2.9 АТС, оборудованные АБС, которая автоматически отключается при скорости движения меньшей, чем окружная скорость рабочей поверхности роликов стенда, проверяют только в дорожных условиях по 4.1.1 , 4.1.2 , 4.1.7 на ровной горизонтальной опорной поверхности. Режим торможения — по 5.1.2.6 , 5.1.2.6а .

5.1.2.10 При проведении проверок технического состояния на стендах и в дорожных условиях должны соблюдаться предписания по технике безопасности работ [4] и руководства (инструкции) по эксплуатации роликового стенда.

Показатели удельной тормозной силы и относительной разности тормозных сил на колесах оси рассчитывают по тормозным силам, измеренным в момент автоматического отключения стенда или в момент достижения предельно допустимого усилия на органе управления тормозной системы.

5.1.3.3 При проверках в дорожных условиях эффективности торможения АТС без измерения тормозного пути допускается непосредственное измерение показателей установившегося замедления и времени срабатывания тормозной системы или вычисление показателя тормозного пути по методике, указанной в приложении Г , на основе результатов измерения установившегося замедления, времени запаздывания тормозной системы и времени нарастания замедления при заданной начальной скорости торможения.

5.1.3.4 При проверках на стенда относительную разность тормозных сил колес оси рассчитывают по приложению Г и сопоставляют полученное значение с предельно допустимыми по 4.1.3 . Измерения и расчеты повторяют для колес каждой оси АТС.

5.1.3.5 Устойчивость АТС при торможении в дорожных условиях проверяют путем выполнения торможений в пределах нормативного коридора движения. Ось, правую и левую границы коридора движения предварительно обозначают параллельной разметкой на дорожном покрытии. АТС перед торможением должно двигаться прямолинейно с установленной начальной скоростью по оси коридора. Выход АТС какой-либо его частью за пределы нормативного коридора движения устанавливают визуально по положению проекции АТС на опорную поверхность или по прибору для проверки тормозных систем в дорожных условиях при превышении измеренной величиной смещения АТС в поперечном направлении половины разности ширины нормативного коридора движения и максимальной ширины АТС.

5.1.3.6 При проверках в дорожных условиях эффективности торможения рабочей тормозной системой и устойчивости АТС при торможении допускаются отклонения начальной скорости торможения от установленного в 4.1.1 , 4.1.2 значения не более ±4 км/ч. При этом должны быть пересчитаны нормативы тормозного пути по методике, изложенной в приложении Д.

5.1.3.7 По результатам выполнения проверок в дорожных условиях или на стендах вычисляют указанные соответственно в 5.1.3.3, 5.1.3.5 или 5.1.3.1, 5.1.3.2, 5.1.3.4 показатели, используя методику, изложенную в приложении Г . АТС считают выдержавшими проверку эффективности торможения и устойчивости при торможении рабочей тормозной системой, если рассчитанные значения указанных показателей соответствуют приведенным в 4.1.1 — 4.1.3 нормативам, или, вне зависимости от достигнутой величины удельной тормозной силы, произошло блокирование всех колес АТС на роликах стенда, не оборудованного системой автоматического отключения стенда, или автоматическое отключение стенда, оборудованного системой автоматического отключения, вследствие проскальзывания любого из колес оси по роликам, при усилии на органе управления по 4.1.1 , а для осей АТС, в тормозном приводе которых установлен регулятор тормозных сил, при усилии на органе управления не более 980 Н .

5.1.3.8 Проверку работоспособности рабочей тормозной системы автопоездов по 4.1.4 в режиме аварийного (автоматического) торможения проводят на неподвижном АТС посредством рассоединения соединительной головки питающей магистрали, воздействия на орган управления рабочей тормозной системы и отслеживания срабатывания энергоаккумуляторов прицепа (полуприцепа).

5.1.4 Проверка стояночной и запасной тормозной системы

5.1.4.1 Проверку стояночной тормозной системы на уклоне проводят посредством размещения АТС на опорной поверхности с уклоном, равным указанному в 4.1.5, затормаживания АТС рабочей тормозной системой, а затем — стояночной тормозной системой с одновременным измерением динамометром усилия, приложенного к органу управления стояночной тормозной системы, и последующего отключения рабочей тормозной системы. При проверке определяют возможность обеспечения неподвижного состояния АТС под воздействием стояночной тормозной системы в течение не менее 1 мин.

5.1.4.2 Проверку на стенде проводят путем поочередного приведения во вращение колеса роликами стенда в одном направлении или в противоположных направлениях и выполнения торможения колес оси АТС, на которую воздействует стояночная тормозная система. Колеса, не опирающиеся при выполнении проверки на ролики стенда, должны быть зафиксированы не менее, чем двумя противооткатными упорами, исключающими выкатывание АТС со стенда. К органу управления стояночной тормозной системы прикладывают усилие по 4.1.5, контролируя его с погрешностью по 5.1.1.3. По результатам проверки вычисляют удельную тормозную силу по методике приложения Г, с учетом примечаний к таблице А.1 приложения А, и сравнивают полученное значение с расчетным нормативом (4.1.5). АТС считают выдержавшим проверку эффективности торможения стояночной тормозной системы, если колеса проверяемой оси блокируются на роликах стенда, не оборудованного системой автоматического отключения, или происходит автоматическое отключение стенда, оборудованного системой автоматического отключения, вследствие проскальзывания любого из колес оси по роликам при усилии на органе управления по 4.1.5, или если удельная тормозная сила не менее рассчитанной нормативной .

5.1.4.2а Проверку стояночной тормозной системы с приводом от пружинных камер в дорожных условиях проводят по 5.1.2.6 с соблюдением условий 5.1.2.1 — 5.1.2.3, 5.1.2.6а, 5.1.2.8, 5.1.2.10. Допускаются отклонения начальной скорости торможения от установленного в 4.1.5 в пределах ±4 км/ч с условием пересчета нормативов тормозного пути по методике приложения Д.

5.1.4.3 Требования 4.1.7 проверяют на стендах методами, установленными для проверки рабочей тормозной системы в 5.1.2.1 — 5.1.2.4, 5.1.2.9, 5.1.3.1, 5.1.3.2, 5.1.3.7 .

5.1.5 Проверка вспомогательной тормозной системы

5.1.5.1 Вспомогательную тормозную систему проверяют в дорожных условиях путем приведения ее в действие и измерения замедления АТС при торможении в диапазоне скоростей, указанном в 4.1.6. При этом в трансмиссии АТС должна быть включена передача, исключающая превышение максимальной допустимой частоты вращения коленчатого вала двигателя.

5.1.5.2 Показателем эффективности торможения вспомогательной тормозной системой в дорожных условиях является значение установившегося замедления. АТС считают выдержавшим проверку эффективности торможения вспомогательной тормозной системой, если установившееся замедление соответствует нормативному по 4.1.6.

5.1.6 Проверка узлов и деталей тормозных систем

5.1.6.1 Требования 4.1.8, 4.1.9 и 4.1.15 к пневматическому (пневмогидравлическому) тормозному приводу проверяют с использованием манометров или электронных измерителей, подключаемых к контрольным выводам ресиверов рабочей тормозной системы или соединительным головкам тормозного привода неподвижного тягача. Требование 4.1.8 допускается проверять только при обнаружении на слух или с использованием электронных детекторов утечек сжатого воздуха из пневматического тормозного привода. При использовании измерителей падения давления с меньшими погрешностями измерения допускается корректировать нормативы периода измерения и величины предельно допустимого падения давления воздуха в тормозном приводе по методике, изложенной в приложении Е. Соответствие требованию 4.1.8 проверяют на неподвижном АТС в следующей последовательности:

— подсоединяют измеритель или манометр к контрольному выводу конденсационного ресивера;

— при работающем двигателе наполняют ресивер до срабатывания регулятора давления по достижении давлением верхнего предела регулирования;

— отсчитывают период времени по 4.1.8 или по приложению Е;

— повторно измеряют давление;

— вычисляют разность измеренных значений и сравнивают ее с нормативом по 4.1.8 или приложению Е;

— подсоединяют измеритель или манометр к контрольному выводу одного из контуров рабочей тормозной системы;

— повторно пускают двигатель;

— доводят давление до верхнего предела регулирования;

— приводят полностью в действие орган управления рабочей тормозной системы и при этом повторяют указанные выше операции измерений и обработки их результатов.

При проверке требования 4.1.15 к усилию натяжения пружины регулятора тормозных сил используют динамометр. Негерметичность колесных тормозных камер выявляют с помощью электронного детектора утечек сжатого воздуха или органолептически .

5.1.6.2 Требования 4.1.10, 4.1.12 — 4.1.13 проверяют визуально на неподвижном АТС.

5.1.6.3 Требования 4.1.11 проверяют на неподвижном АТС при работающем двигателе посредством визуального наблюдения за рабочим функционированием проверяемых узлов.

5.1.6.4 Требования 4.1.14 проверяют на стендах или в дорожных условиях в процессе проведения проверок эффективности торможения и устойчивости АТС при торможении рабочей тормозной системой по 5.1.3 без выполнения дополнительных торможений посредством наблюдения за характером изменения тормозных сил или замедления АТС при воздействиях на орган управления тормозной системы.

5.1.6.5 Требования 4.1.16 проверяют в дорожных условиях посредством предварительного разгона АТС, контроля скорости движения, выполнения экстренных торможений и наблюдения следов торможения колес, а также визуального контроля функционирования сигнализаторов АБС на всех режимах ее работы.

Функционирование сигнализаторов АБС должно соответствовать ее работоспособному состоянию: при включении зажигания должен включиться на 1 — 2 с на приборной панели сигнализатор после чего он должен выключиться и оставаться в выключенном состоянии при любых режимах работы АТС.

(Поправка, ИУС 11-2007)

5.1.6.6 Требования 4.1.17 проверяют посредством последовательной установки прицепа колесами каждой из осей на ролики стенда, отсоединения тяги инерционно-механического привода от устройства управления, включения роликового стенда, приложения усилия по 4.1.17 к головке сцепного устройства с использованием нагружателя согласно руководству (инструкции) по эксплуатации нагружателя, выполнения измерений тормозных сил при помощи роликового стенда с последующим расчетом достигнутой удельной тормозной силы и относительной разности тормозных сил по приложению Г .

5.2 Методы проверки рулевого управления

(Измененная редакция. Изм. № 1)

5.2.1 Требование 4.2.1 по работоспособности усилителя рулевого управления проверяют на неподвижном АТС сопоставлением усилий, необходимых для вращения рулевого колеса при работающем и выключенном двигателе. Требования 4.2.1 по плавности изменения усилия при повороте рулевого колеса и 4.2.4 по ограничителям угла поворота рулевого колеса проверяют на неподвижном АТС при работающем двигателе посредством поочередного поворота рулевого колеса на максимальный угол в каждую сторону.

5.2.2 Требование 4.2.2 проверяют наблюдением за положением рулевого колеса на неподвижном АТС с усилителем рулевого управления после установки рулевого колеса с положение, примерно соответствующее прямолинейному движению, и пуска двигателя.

5.2.3 Требование 4.2.3 проверяют на неподвижном АТС без вывешивания колес с использованием приборов для определения суммарного люфта в рулевом управлении, фиксирующих угол поворота рулевого колеса и начало поворота управляемых колес. Угол поворота управляемых колес измеряют на удалении не менее 150 мм от центра обода колеса.

5.2.3.1 Управляемые колеса должны быть предварительно приведены в положение, примерно соответствующее прямолинейному движению, а двигатель АТС, оборудованного усилителем рулевого управления, должен работать.

5.2.3.2 Рулевое колесо поворачивают до положения, соответствующего началу поворота управляемых колес АТС в одну сторону, а затем — в другую сторону до положения, соответствующего началу поворота управляемых колес в противоположную сторону от положения, соответствующего прямолинейному движению. Начало поворота управляемых колес следует фиксировать по каждому из них раздельно или только по одному управляемому колесу, дальнему от рулевой колонки . При этом измеряют угол между указанными крайними положениями рулевого колеса, который является суммарным люфтом в рулевом управлении.

5.2.3.3 Допускается максимальная погрешность измерений суммарного люфта не более 0,5° по ободу рулевого колеса, включающая в себя погрешность измерения угла поворота рулевого колеса и погрешности от влияния передаточного числа рулевого управления АТС и определения начала поворота управляемого колеса для условия линейной зависимости угла поворота управляемого колеса от угла поворота рулевого колеса для максимального передаточного числа рулевого управления эксплуатируемых АТС . АТС считают выдержавшим проверку, если суммарный люфт не превышает нормативов по 4.2.3.

5.2.4 Требования 4.2.5 проверяют органолептически на неподвижном АТС при неработающем двигателе путем приложения нагрузок к узлам рулевого управления и простукивания резьбовых соединений.

5.2.4.1 Требования 4.2.5 к деталям крепления рулевой колонки проверяют визуально и в соответствии с предписаниями изготовителя АТС в эксплуатационной документации .

5.2.4.2 Взаимные перемещения деталей рулевого привода, крепление картера рулевого механизма и рычагов поворотных цапф проверяют посредством поворота рулевого колеса относительно нейтрального положения на 40 — 60° в каждую сторону и приложением непосредственно к деталям рулевого привода знакопеременной силы. Для визуальной оценки состояния шарнирных соединений используют стенды для проверки рулевого привода.

5.2.4.3 Работоспособность устройства фиксации положения рулевой колонки проверяют посредством приведения его в действие и последующего качания рулевой колонки при ее зафиксированном положении путем приложения знакопеременных усилий к рулевому колесу в плоскости рулевого колеса перпендикулярно к колонке во взаимно перпендикулярных плоскостях, проходящих через ось рулевой колонки.

5.2.5 Требования 4.2.6 проверяют визуально на неподвижном АТС.

5.2.6 Требования 4.2.7 проверяют измерением натяжения ремня привода насоса усилителя рулевого управления на неподвижном АТС с помощью специальных приборов для одновременного контроля усилия и перемещения или с использованием линейки и динамометра с максимальной погрешностью не более 7 %.

5.3 Методы проверки внешних световых приборов и светоотражающей маркировки

(Измененная редакция. Изм. № 1)

5.3.1 Требования 4.3.1, 4.3.3, 4.3.12, 4.3.15 — 4.3.17, 4.3.19 — 4.3.21 проверяют визуально, в том числе при включении и выключении световых приборов.

При проверке требований 4.3 световые приборы должны быть снаружи чистыми и сухими, давление воздуха в шинах должно соответствовать нормативному, установленному изготовителем АТС в эксплуатационной документации.

5.3.2 Требования 4.3.2, 4.3.22 проверяют визуально.

При проверке требований 4.3.2.2 работоспособность автоматического корректора фар проверяют наблюдением за неизменностью положения светотеневой границы при покачивании подрессоренной части АТС путем периодического приложения усилий к кузову в вертикальной плоскости.

5.3.3 Требования 4.3.4 — 4.3.11 проверяют на специальном посту, оборудованном рабочей площадкой, плоским экраном с белым матовым покрытием и приспособлением, ориентирующим взаимное расположение АТС и экрана, установкой для измерения силы света. Требования 4.3.4 — 4.3.11 проверяют на снаряженном АТС (за исключением АТС категории M 1 ), а на АТС категории М1 — с нагрузкой 75 кг на сиденье водителя (человек или груз) и соответствующем положении корректора фар. Температура окружающего воздуха должна быть от 0 °С до 40 °С. Для АТС категории M 1 необходимо провести трехкратное его раскачивание в течение трех полных циклов для стабилизации положения подвески. В ходе каждого цикла сначала нажимают на заднюю, а потом на переднюю оконечность АТС. Под полным циклом понимается время, в течение которого транспортное средство раскачивается. Требование 4.3.2.2 проверяют органолептически.

5.3.3.1 Размеры рабочей площадки при размещении на ней АТС должны обеспечивать расстояние не менее 10 м между рассеивателями фар АТС и матовым экраном по оси отсчета. Рабочая площадка должна быть ровной, горизонтальной и обеспечивать измерение наклона светового пучка фары ближнего света с погрешностью не более +0,1 % от номинального угла наклона .

5.3.3.2 Угол между плоскостью экрана и рабочей площадкой должен быть (90 ± 3)°.

5.3.3.3 Размещение АТС на рабочей площадке должно быть таким, чтобы ось отсчета светового прибора была параллельна плоскости рабочей площадки и находилась в плоскости, перпендикулярной к плоскости экрана и рабочей площадки с погрешностью не более ± 0,1 %, а расстояние от центра рассеивателя фары до плоскости объектива прибора для проверки и регулировки фар было (350 ± 50) мм.

5.3.3.4 Разметка экрана, его расположение относительно рабочей площадки и продольной центральной плоскости АТС должны обеспечивать измерение величины наклона светового пучка фары ближнего света с погрешностью не более ± 0,1 % .

5.3.4 Для проверки требований 4.3.4 — 4.3.11 вместо экрана с установкой для измерения силы света можно использовать прибор для проверки и регулировки фар с приспособлением для ориентации оптической оси фары относительно направления движения АТС и оптического центра фары .

(Поправка, ИУС 11-2007)

5.3.4.2 Оптическая ось прибора для проверки и регулировки фар должна быть направлена параллельно рабочей площадке с погрешностью не более ±0,25°.

5.3.4.3 В фокальной плоскости объектива должен быть установлен подвижный экран с разметкой, обеспечивающей проверку требований 4.3.4 — 4.3.8, 4.3.10, 4.3.11.

5.3.4.4 Ориентирующее приспособление должно обеспечивать установку оптической оси прибора для проверки и регулировки фар параллельно продольной плоскости симметрии АТС (или перпендикулярно к оси задних колес) с погрешностью не более ±0,5°.

5.3.4.5 Положение левой части светотеневой границы в режиме «ближний свет» допускается определять визуально относительно разметки экрана, встроенного в прибор для проверки и регулировки фар, или автоматически, посредством измерения величин силы света в одной вертикальной плоскости. При этом за положение левой части светотеневой границы принимают такое, при котором сила света I на левой части светотеневой границы и в направлении на 1° ниже светотеневой границы I 1 связаны соотношением:

I = 0,15 I1 + 500 ( кд ).

5.3.5 Измерения силы света по 4.3.5, 4.3.9, 4.3.11 проводят при помощи фотоприемника, откоррегированного под среднюю кривую спектральной чувствительности глаза. Чувствительность фотоприемника должна соответствовать интервалам допускаемых значений силы света по 4.3.5, 4.3.9, 4.3.11. Допускаемая погрешность при измерении показателей по 4.3.5, 4.3.9, 4.3.11, 4.3.18 не должна превышать средств измерения 15 %.

(Поправка. ИУС 9-2002)

Требования 4.3.9 по суммарной силе света фар проверяют посредством измерения силы света каждой из них в режиме дальнего света и последующего суммирования полученных значений по 4.3.9 .

Диаметр фотоприемника должен быть не более 30 мм при работе с экраном по 5.3.3 и не более 6 мм при работе с прибором для проверки и регулировки фар по 5.3.4.

Измерения фотометрических характеристик проводят только после проведения регулировки положения фар на АТС.

5.3.6 Требования 4.3.18 к частоте следования проблесков указателей поворотов проверяют не менее чем по 10 проблескам с помощью прибора для проверки и регулировки фар или универсального измерителя времени с отсчетом от 1 до 60 с и ценой деления не более 1 с.

5.4 Методы проверки стеклоочистителей и стеклоомывателей

Работоспособность стеклоочистителей и стеклоомывателей проверяют визуально в процессе их рабочего функционирования при минимально устойчивой частоте вращения коленчатого вала на холостом ходу двигателя АТС. При проверке стеклоочистителей с электрическим приводом должны быть включены фары дальнего света. Требования 4.4.2 проверяют с использованием универсального измерителя времени с отсчетом от 1 до 60 с (часов, секундомера и т.п.), и ценой деления не более 1 с.

5.5 Методы проверки шин и колес

(Измененная редакция. Изм. № 1)

5.5.1 Требования 4.5.1 проверяют путем измерения остаточной высоты рисунка протектора шин с помощью специальных шаблонов или линейки.

5.5.1.2 Высоту рисунка измеряют в местах наибольшего износа протектора, но не на участках расположения, полумостиков и ступенек у основания рисунка протектора.

Предельный износ шин, имеющих индикаторы износа, фиксируют при равномерном износе рисунка протектора по появлению одного индикатора, а при неравномерном износе — по появлению двух индикаторов в каждом из двух сечений колеса.

Высоту рисунка протектора шин, имеющих сплошное ребро по центру беговой дорожки, измеряют по краям этого ребра.

Высоту рисунка протектора шин повышенной проходимости измеряют между грунтозацепами по центру или в местах, наименее удаленных от центра беговой дорожки, но не по уступам у основания грунтозацепов и не по полумостикам.

5.5.2 Требования 4.5.3 — 4.5.8 проверяют визуально и простукиванием болтовых соединений и деталей крепления дисков и ободьев колес.

5.6 Методы проверки двигателя и его систем

(Измененная редакция. Изм. № 1)

5.6.2 Требования 4.6.2 проверяют по ГОСТ Р 52160 .

5.6.3 Требования 4.6.3 проверяют по ГОСТ Р 17.2.02.06.

5.6.4 Требования 4.6.4 — 4.6.6 проверяют органолептически и посредством приведения в действие запорных устройств топливных баков и устройств перекрытия топлива при работающем двигателе. Техническое состояние крышек топливных баков проверяют путем их двукратного открывания — закрывания, сохранность уплотняющих элементов крышек — визуально. Герметичность газовой системы питания проверяют с использованием специального прибора — индикатора-течеискателя.

5.6.5 Требования 4.6.7 проверяют визуально.

5.7 Методы проверки прочих элементов конструкции

(Измененная редакция. Изм. № 1)

5.7.1 Требования 4.7.1 — 4.7.3, 4.7.5, 4.7.10, 4.7.12, 4.7.15, 4.7.26 проверяют визуально. Светопропускание стекол по 4.7.3 проверяют по ГОСТ 27902 с помощью специальных приборов для измерения светопропускания стекол с автоматической компенсацией внешней засветки вне зависимости от толщины автомобильных стекол .

Допускается максимальная абсолютная погрешность измерения светопропускания стекол не более 2 %.

5.7.2 Требования 4.7.4, 4.7.11, 4.7.14, 4.7.17, 4.7.21, 4.7.22, 4.7.24, 4.7.25 проверяют путем осмотра, приведения в действие и наблюдения функционирования и технического состояния частей АТС.

5.7.3 Требования 4.7.6 проверяют визуально по правильности направления изменения и субъективно оцениваемому правдоподобию показаний спидометра в разных диапазонах скорости движения АТС в дорожных условиях, или на роликовом стенде для проверки спидометров, или на стенде для проверки тягово-мощностных качеств АТС. Работоспособность тахографов проверяют органолептически .

5.7.4 Требования 4.7.7 проверяют визуально и простукиванием болтовых соединений, а при необходимости — с использованием динамометрического ключа. Давление на контрольном выводе регулятора уровня пола измеряют манометром или электронным измерителем, максимальная погрешность измерений для которых не превышает 5,0 %.

5.7.5 Требования 4.7.8, 4.7.18, 4.7.19 проверяют визуально и с помощью линейки, а требование 4.7.18 допускается проверять с помощью специального шаблона.

5.7.6 Требования 4.7.9, 4.7.13 проверяют визуально с помощью специальных шаблонов для контроля внутренних и внешних диаметров изнашивающихся деталей или путем измерения указанных диаметров с помощью штангенциркуля после расцепления тягача и прицепа (полуприцепа).

5.7.7 Требования 4.7.16 проверяют путем приложения ненормируемых усилий к частям АТС.

5.7.8 Требования 4.7.20 проверяют путем измерения динамометром вертикальной нагрузки на сцепной петле прицепа в положении дышла, соответствующем положению сцепки.

5.7.9 Требования 4.7.23 проверяют визуально через 3 мин после остановки АТС, при работающем двигателе.

5.7.10 Требования 4.7.25 и 4.7.26 проверяют органолептически снаружи и изнутри АТС, в том числе, и с использованием осмотровой канавы либо подъемника.

5.8 Методы проверки маркировки АТС

Требования 4.8.1 — 4.8.3 проверяют визуально.

Приложение А
КЛАССИФИКАЦИЯ АТС ПО ГОСТ Р 52051

(Измененная редакция. Изм. № 1 )

АТС подразделяют на категории, приведенные в таблице А.1.

Таблица А.1

Технически допустимая максимальная масса*, т

Для перевозки пассажиров (АТС, имеющие не более восьми мест для сидения, кроме места водителя)

Для перевозки пассажиров (АТС, имеющие более восьми мест для сидения, кроме места водителя)

Требования техники безопасности при техническом обслуживании и ремонте автомобилей: инструкция по охране труда

Человек, решивший заняться ремонтом автомобиля, должен ознакомиться сначала с правилами техники безопасности. На СТО любой новый работник вначале проходит инструктаж и только потом приступает к работе. Несоблюдение техники безопасности может вызвать трагические последствия, поэтому эти правила надо знать и выполнять.

  • Требования техники безопасности при техническом обслуживании и ремонте автомобилей
    • Общие требования безопасности
      • Видео: Правила безопасности при ремонте автомобиля
    • Требования безопасности при уборке и мойке автомобилей, агрегатов и деталей
      • Видео: Как правильно мыть автомобиль
  • Техника безопасности при ремонте автомобиля
  • Инструкция по охране труда при ремонте автомобилей
    • Общие требования
      • Видео: Инструкция по охране труда при ремонте авто
    • Перед началом работы
    • Во время работы
    • В аварийных ситуациях
    • По окончании работы
  • Техника безопасности при эксплуатации автомобиля

Требования техники безопасности при техническом обслуживании и ремонте автомобилей

При работе над машиной надо соблюдать осторожность и осмотрительность. Человек, приступивший к ремонту или мойке авто, обязан знать заранее, что будет делать и как избежать опасных ситуаций. Существуют правила, позволяющие избежать опасности при ремонте и обслуживании авто.

Общие требования безопасности

Ремонт и техническое обслуживание автомашины обязаны осуществляться в отведённых и оснащённых для этих целей местах, в которых имеются нужные инструменты, инвентарь и оборудование. Транспортное средство (ТС) накануне данной процедуры надо помыть и почистить.

ГОСТ Р 51709-2001* Автотранспортные средства

Любой ремонт, техобслуживание, чистка и мойка осуществляются только над автомобилем. При этом надо проследить, чтобы не было вращательных движений частей машины. Для этого рычаг переключения передач ставят на самую низкую скорость, а само авто тормозят стояночным тормозом, а под ведущую колёсную пару ставят специальные упоры (башмаки). На авто с ДВС на бензине надо выключить зажигание. Если машина ездит на дизельном горючем, то перекрывают его поступление. На руль кладут табличку «Двигатель не пускать. Работают люди». Авто ремонтируют и обслуживают при выключённом ДВС. Иногда бывают ситуации, когда для ремонта нужен работающий ДВС.

При использовании подъёмника на управляющий механизм выставляют предупреждающую о ведении работ табличку. При этом обязательно надёжно фиксируют плунжер подъёмника упором, чтобы исключить его движение вниз. При поточном передвижении автомашин помещение обязано оснащаться свето-звуковыми сигналами, сообщающими работникам о перемещениях транспорта с одного поста на другой. Каждый пост оборудуют сигнальными обозначениями остановки в случае аварии.

ГОСТ Р 51709-2001* Автотранспортные средства

Если надо провернуть коленчатый и карданный валы, следует проконтролировать включение зажигания для ДВС на бензине и посмотреть, как перекрыта подача горючего для движка на солярке. Рычаг коробки передач ставят на нейтральное положение, а рычаг ручного тормоза освобождают. По окончании всех работ ручной тормоз затягивают и устанавливают низшую передачу.
Знаете ли вы? Имеется гипотеза, что домкрат в старину использовали, чтобы ломать ворота осаждённых городов, поэтому его устройство было секретом.
Если надо снять какую-либо деталь с жидкостью, то сначала производится их слив. Трудно снимающиеся части и узлы снимают при помощи предназначенных для этого приспособлений (съёмников). При этом нельзя превышать максимально допустимую массу груза для подобных устройств или передвигать детали, не используя захваты, а просто замотав тросом или канатом. Снять и установить рессоры можно после разгрузки от веса машины, установив под шасси специальные подставки (козелки).

Если нужно произвести обслуживание высоко подвешенного автомобильного элемента, то следует использовать устойчивую стремянку или подставку. Когда работы ведутся под автомашиной, то ремонтнику в обязательном порядке надо использовать лежак.

ГОСТ Р 51709-2001* Автотранспортные средства

Домкрат при подъёме авто в любых условиях обязан находиться на твёрдой поверхности. Если грунт недостаточно твёрдый, то под механизм для его устойчивого положения подкладывают доски.

При ремонте машины на обочине запрещено быть под авто, нарушив границу проезжей части. Ремонт дна кузова легковушек на поворотном стенде делается при надёжном закреплении, снятии батареи аккумулятора, сливе горючего из баков и жидкости охлаждения. При этом нужно хорошо закрыть горловину ДВС для поступления масла.

Если требуется продуть систему питания, то используют воздушный насос, работающий от системы подачи сжатого воздуха с влагоотделителем, и давление не должно быть выше 0,5 мПа. Тормозная система также проверяется на стендовых испытаниях, но иногда допускается использование площадки, размеры которой позволяют обезопасить людей и авто в случае неисправных тормозов.

Видео: Правила безопасности при ремонте автомобиля

Требования безопасности при уборке и мойке автомобилей, агрегатов и деталей

Мойка авто делается в определённых местах. Мыть вручную можно на участке, изолированном от источников тока и напряжения. Все находящиеся в этом месте осветительные приборы, провода и кабели, электродвигатели обязаны быть надёжно герметизированы. Здесь запрещено использование открытого огня. Мойщик машины надевает спецодежду. При работе с химическими моющими средствами необходимо использовать средства защиты (перчатки, респираторы, очки). Руки накануне по локоть смазываются защитными средствами, которые не обезжиривают кожу.

Рекомендуем для прочтения:

  • Ремонт кузова автомобиля без покраски
  • Ремонт обшивки салона автомобиля — возвращаем прежний лоск
  • Как правильно мыть машину: учимся вместе
  • Химчистка салона автомобиля: сухая и обычная химчистка

Все лестницы и поверхности, по которым передвигается работник, обязаны быть с шероховатостью и не скользить. При механизации мойки рабочий находится в кабине, которая защищает от воды. Моечная техника должна иметь управление, осуществляющее работу на 12 В. Магнитные пускатели и кнопки могут питаться от 220 В, если есть устройства для блокировки пускателей при открытии дверец шкафа, а все приборы надёжно гидроизолированы и заземлены.

ГОСТ Р 51709-2001* Автотранспортные средства

Запрещено мыть авто быстро воспламеняющимися средствами. Содержание щёлочи в моющей жидкости не должно быть выше 5%. После обработки моющим всё промывается горячей водой. Элементы ДВС на этилированном бензине можно вымыть лишь после нейтрализации выпавшего тетраэтилсвинца керосином или прочими подходящими средствами.

Особое внимание уделяется машинам, перевозящим продукты. Для их обработки составляется утверждаемый местными органами саннадзора график. Каждую неделю делается дезинфекция транспорта по перевозке продуктов (мука, мясопродукты, хлеб). Каждые сутки проводится обработка машин, перевозящих мясо, субпродукты и рыбу, 1% раствором соды (кальцинированной). Затем следует промыть тёплой водой и вытереть насухо. Перед этим машину очищают от мелкого мусора.

ГОСТ Р 51709-2001* Автотранспортные средства

Проводить дезинфекцию ТС, которые транспортируют продукты, необходимо как минимум каждую неделю. Перед этим их моют, а затем обрабатывают 2–3% раствором хлорки или 2% жидкостью хлорамина.

Если кузов внутри оббит оцинкованным железом, то дезинфекция проводится путём протирания тряпкой, которую смачивают в дезинфицирующей жидкости, а простые кузова ей обильно увлажняют. После 2–5 мин. всё смывают тёплой водой со шланга и осуществляют проветривание. Покрытие для продуктов моют щётками мыльным раствором с добавлением 1% соды. После промывают горячей водой и высушивают.

Ежедневно проводят уборку. Использованный при этом инвентарь тоже моется и дезинфицируется путём погружения на полчаса в 2% раствор хлорки или на 1 час в раствор хлорамина (2%). После его споласкивают тёплой водой и сушат.

Видео: Как правильно мыть автомобиль

Техника безопасности при ремонте автомобиля

Авто является источником опасности для ремонтника. При самостоятельном ремонте автомобиля надо уделить внимание следующим моментам:

  • Соблюдать все требования техники безопасности при подъёме машины или её тяжёлых деталей. Риск падения существует всегда, и меры по своей защите надо предпринять заранее.
  • Откручивая деталь под машиной, следует учитывать, что освободившаяся часть может оказаться слишком тяжёлой и нанести вам травму.
  • Не следует упускать из виду движущиеся детали, с которыми есть возможность соприкоснуться — лопасти вентилятора, цепь ГРМ и прочее. Опасность также могут представлять пружины подвески или элементы, находящиеся под давлением (шланги, трубки).
  • Стоит также проявлять осторожность к острым выступающим деталям, покрытым ржавчиной. Поранившись о них, в кровь вполне возможно занести инфекцию.
  • Немалую опасность также представляют жидкости — отработанное масло, антифриз, серная кислота, находящаяся в аккумуляторе, и тормозная жидкость. Надо избегать их соприкосновения с кожей или слизистыми глаз. Для обмывания лобового стекла нередко используется метанол, который при попадании в органы дыхания наносит ущерб здоровью. Вред при вдыхании могут нанести выхлопные газы, хладагент кондиционера. А о возможности бензина легко воспламеняться также знают все.
  • Любое авто является потенциально опасным источником электричества. Особенно в этом плане опасны гибриды и электромобили.
  • Высокая температура двигателя опасна для ремонтника.

ГОСТ Р 51709-2001* Автотранспортные средства

Частой ошибкой у неопытного ремонтника является откручивание крышки радиатора при неостывшем моторе. В такой ситуации горячий антифриз может буквально стрелять струёй в лицо человека и сильно обжечь глаза и кожу.

Чтобы избежать вышеперечисленных опасностей, надо выполнять следующее:

  • Надевать перчатки, лучше всего нейлоновые или латексные, с длинными рукавами или раструбами. Это защитит от агрессивных жидкостей, обжигающих кожу, и от порезов. Спецодежда для ремонта не должна свисать, чтобы не зацепиться под движущую деталь. Оптимальной одеждой для ремонта считается комбинезон.ГОСТ Р 51709-2001* Автотранспортные средства
  • Защищайте глаза специальными очками, когда работаете под авто или с электроинструментом и химвеществами.ГОСТ Р 51709-2001* Автотранспортные средства
  • Надевайте респиратор и организуйте хорошее проветривание гаража при работе с такой химией, как краска, растворители, эмульгаторы и другие вещества с резким запахом, сваркой. Никогда не распыляйте их в закрытом месте.ГОСТ Р 51709-2001* Автотранспортные средства
  • Гараж должен быть сух и чист. Укомплектуйте его инструментами и предметами, делающими работы безопасными (песок и огнетушитель, стенд, упоры козелки, домкрат и прочее). В гараже также надо иметь аптечку.ГОСТ Р 51709-2001* Автотранспортные средства
  • Ремонт авто выполняйте при остывшем моторе.ГОСТ Р 51709-2001* Автотранспортные средства
  • Не бросайте инструмент на крыше машины или под капотом. Он может упасть вам на голову.ГОСТ Р 51709-2001* Автотранспортные средства
  • Используйте джек-стенды. Для дополнительной безопасности, на случай, если стенд подведёт, надо дополнительно использовать домкрат или козелки. Лезть под машину, которую держит только домкрат без других удерживающих машину приспособлений, опасно.ГОСТ Р 51709-2001* Автотранспортные средства
  • Надёжно фиксируйте авто. Под ведущую пару колёс всегда следует подкладывать упоры, например, деревянные бруски.ГОСТ Р 51709-2001* Автотранспортные средства
  • До начала работ под капотом надо открепить минусовую клемму аккумулятора.ГОСТ Р 51709-2001* Автотранспортные средства
  • Ремонт гибридного или электрического автомобиля надо делать с осторожностью к проводам, трубопроводам и элементам оранжевого цвета. В них находится сила тока, смертельная для человека.ГОСТ Р 51709-2001* Автотранспортные средства
  • Работая с топливной системой, помните, что металл может вызвать искру, которая приведёт к воспламенению. Этот иногда случается при выбивании некоторых железных деталей. Держите подальше от топлива и моторного масла источники огня и не курите.ГОСТ Р 51709-2001* Автотранспортные средства
  • При снятии тяжёлых деталей надо сначала предварительно узнать их вес и соразмерить свои силы. Последние лучше не переоценивать. При работе с тяжёлыми элементами безопаснее использовать помощника, а при снятии самой детали не держать под ней голову и тело. ГОСТ Р 51709-2001* Автотранспортные средства

Перед работами следует запастись знаниями по ремонту автомобиля, а если их не хватает или предстоят работы повышенной опасности, то имеет смысл обратиться к специалистам.

Инструкция по охране труда при ремонте автомобилей

Ниже приведена типовая инструкция по охране труда, утверждённая ещё в 1997 году.

Общие требования

Всем работникам предъявляются следующие требования:

  • Допуск к работам для новичка осуществляется после вводного инструктажа и медосмотра.
  • Проведение первичного, повторного и внепланового инструктажа на месте работ возложено на их непосредственного руководителя. Об этом записывается в соответствующий журнал регистрации, где руководитель и инструктированный работник ставят свои подписи. Причём повторное инструктирование проводят для всех рабочих раз в квартал.
  • Руководство на протяжении трёх месяцев обучает новичка безопасным способам исполнения работ.
  • При переводе работника с одного рабочего места на другое ему должен быть проведён новый инструктаж с записью в журнал.
  • Руководство обеспечивает рабочих спецодеждой и защитными средствами, требуемыми для безопасности.
  • Работник соблюдает инструкции, личную гигиену, трудовую и производственную дисциплину, правила эксплуатации техники, внутреннего распорядка, электробезопасности и предупреждает своих сотрудников о недопущении нарушений вышеперечисленных правил.
  • В местах работ должна эффективно работать вентиляция, быть достаточно светло.
  • Проводится обслуживание лишь того объекта, по которому было пройдено обучение и инструктаж.

Видео: Инструкция по охране труда при ремонте авто

Перед началом работы

До начала проведения ремонта и техобслуживания авто работник обязан:

  • Надеть спецодежду и обуть ботинки, достав их из места хранения. Волосы спрятать под головной убор, а одежду полностью застегнуть.
  • Надо выставить на виду табличку с указанием «Двигатель не пускать, работают люди».
  • Под колёса разместить приспособления для опоры, а машину поставить на низкую передачу.
  • Проверить отсутствие вытекания масла, горючего, электролита и жидкости для охлаждения.
  • Осмотреть инструмент, приспособления для ремонта и средства индивидуальной защиты. Ключи для закручивания гаек должны иметь необходимый размер и не иметь выемок, а также трещин. Раздвижные ключи не должны болтаться на подвижных участках.
  • При выявлении неисправностей и разных недоработок надо обратиться к соответствующему руководящему лицу для принятия мероприятий по их устранению. Не начинать работ, пока не устранят неполадки.

ГОСТ Р 51709-2001* Автотранспортные средства

Во время работы

При проведении ремонта и спецобслуживания необходимо придерживаться следующих правил:

  • Проследить за порядком на рабочем месте, удалить все вещи, которые могут мешать.
  • Обратить внимание на наличие на электрической лампе сетки, которая обеспечивает безопасную работу данного устройства, исправность шнура и трубки изоляции. Проконтролировать напряжение переносных ламп и осветительных устройств в яме для осмотра — оно не должно превышать 12 В.
  • Побеспокоиться о специальной лежанке, тележке или подстилке.
  • Наблюдать, чтобы не было посторонних.
  • Убедиться, чтобы не было в машине остатков горючего (в баке, бензопроводной системе).
  • Проводить слив масла и жидкости из соответствующих устройств только в специально подготовленную для этого ёмкость. Не сливать горючее и растворители в канализационную систему.
  • Соблюдать технику безопасности проведения сварки. Работая на станках для резки, шлифовки и обтачки деталей придерживаться соответствующих инструкций по эксплуатации.
  • Не делать ремонт и осмотр под авто, которое находится на плоскости под уклоном. Если сложилась такая ситуация и избежать её нельзя, то поставить машину на тормоз при работе на самой низкой скорости, а под колёса разместить опору, вытянуть ключ зажигания, а кабину запереть.
  • При съёме и установке агрегатов (мостов, колёс) поставить раму авто на козлы из металла, а под колёса поставить опору (клинышки).
  • Домкрат ставить исключительно на твёрдую поверхность. Если грунт рыхлый, том под него подложить доски для придания устойчивого положения.
  • Нельзя проводить работу, если машина стоит на домкрате без необходимых подставок для страховки.
  • Перемещаться под авто и из-под него со стороны проезда. Нужно под ТС расположиться между колёсами вдоль машины.
  • В случае необходимости использовать очки для защиты глаз.
  • Материал для обтирки не оставлять после работы в помещении, а хранить в ящиках из металла, которые хорошо закрываются.
  • Не приближаться к источнику огня, если одежда и руки запачканы бензином. Не курить и не использовать спички, зажигалки.
  • Подкачивать шины сжатым воздухом следует только в определённом месте (клети). При этом следует обратить внимание, чтобы запорное кольцо попало в замковый паз диска.
  • Для перемещения тяжёлых агрегатов и запчастей использовать исправно работающие устройства, которые обеспечивают неопасный подъём, погрузку-разгрузку и передвижение необходимых деталей.
  • Не проводить никаких работ и осмотр под машиной, которая висит на тросе подъёмника.
  • Перед проведением ремонта авто, которое стоит над ямой, для осмотра надо проверить, чтобы машина стояла на тормозе, проконтролировать надлежащую установку колёс и разместить под них распорные прокладки. Нужно также проследить за свободным доступом в яму и использовать только исправную лестницу, а также напольную решётку.
  • Придерживаться правил работы с электроинструментами, если надо их использовать.
  • Замену рессор производить только после поставки козелков под раму. Проверить правильность установки данной запчасти при помощи бородки или оправки. При сборке-разборке рессоры пользоваться соответствующими для того приспособлениями.
  • Проявлять осторожность при использовании кувалды или молотка, чтобы не навредить себе и окружающим.
  • Придерживаться всех правил при работе с подъёмным механизмом согласно инструкциям. При использовании подъёмника проследить за установкой пяток под ТС надлежащим образом. Работа с авто допускается только при поднятии его на необходимую высоту при выключенном устройстве для подъёма.
  • При работе за верстаком нужно проконтролировать гладкость поверхности, которая также должна быть без трещин, заусенец, выемок и обита стальным листом.
  • При работе с металлическими частями (рубке, чеканке и подобное) нужно защитить глаза специальными очками и поставить на верстаке сетки или щиты (высота не меньше 1 м), защищающие от отскакивающих металлических частичек. Пыль и остатки металла убирать только щётками. Сдувать их с верстака запрещено.
  • При работе на заточном станке защитить глаза очками и использовать защитный экран. Проследить, чтобы подручник был зафиксирован, зазор между ним и абразивным кругом был до 3 мм. Запчасть для затачивания крепко прижимать к подручнику и плавно подносить к абразивному кругу.
  • Не проводить ремонт деталей авто, которые движутся, и не располагаться под машиной при включённом ДВС.
  • При проведении манипуляций возле крыльчатки вентилятора снять с него приводной ремень, чтобы избежать неприятностей.
  • При выполнении ремонта несколькими работниками надо согласовать порядок выполнения работ.
  • Во время запуска движка при открытом капоте проследить, чтобы рядом не было других лиц.
  • При включении ДВС держать рукоятку таким образом, чтобы обхват всеми пальцами был с одной стороны.
  • Во время обкатки ДВС на стенде нельзя регулировать его части, которые производят вращение.
  • Не допускать создания загазованности воздуха в закрытом пространстве, обязательно позаботиться о проветривании.
  • При работе с движком, который работает на этилированном бензине, придерживаться инструкции по работе с данным горючим.
  • Не оставлять на рабочем месте горючее в объёме выше разрешённой нормы, а хранить все легковоспламеняющиеся материалы отдельно в установленном месте.
  • Для того чтобы переместить авто на стоянку и для проверки тормозов, надо вызвать дежурного или водителя.
  • Нельзя в качестве опоры под раму использовать кирпичи, дрова и другие подручные средства.

ГОСТ Р 51709-2001* Автотранспортные средства

В аварийных ситуациях

В случае возникновения аварии надо выполнять следующее:

  • При появлении пожарной ситуации сразу же уведомить руководство и начать принимать меры по его тушению при помощи огнетушительных средств.
  • При возникновении несчастного случая помочь пострадавшему освободиться от травмирующего предмета. При поражении током и оказании помощи пострадавшему проследить, чтобы не было соприкосновения с частями, находящимися под напряжением.
  • Оказать первую медицинскую помощь пострадавшему и сообщить руководству об инциденте.

ГОСТ Р 51709-2001* Автотранспортные средства

По окончании работы

После окончания ремонтных работ надо сделать следующее:

  • убрать рабочее место и записать в журнал техсостояние оборудования;
  • о неполадках и поломках оборудования сообщить соответствующему руководящему лицу;
  • снять спецодежду и положить в шкаф или другое предназначенное для этого место;
  • вымыть руки и лицо мылом;
  • покинуть рабочее помещение

ГОСТ Р 51709-2001* Автотранспортные средства

Техника безопасности при эксплуатации автомобиля

Автомобилист при эксплуатации авто должен следовать таким правилам техники безопасности:

  • Управлять автомобилем можно только лицам, имеющим права на вождение.
  • Скорость передвижения в помещении не должна быть более 5 км в час.
  • Запрещено спать в салоне авто при осуществляющем работу ДВС.
  • Газовые выбросы машины достаточно токсичны, поэтому при включении ДВС в любом закрытом помещении позаботьтесь о вентиляции, отворите двери.
  • При передвижении накатом не проводите включение зажигания — это может вызвать включение противоугонного устройства, что приведёт к блокировке вала рулевой колонки. Это может привести к тому, что машина станет неуправляемой.
  • Каталитический нейтрализатор, находящийся в устройстве для выхода выхлопных газов, при работающем движке нагревается свыше 6000°С. Поэтому при осуществлении стоянки важно обратить внимание, чтобы под машиной не было сухой растительности или быстро воспламеняющихся материалов, топлива.
  • Нельзя эксплуатировать транспортное средство при включении лампочки аварийного снижения давления масла. Допускается, чтобы она на пару секунд включалась только при включении ДВС. Данная ситуация также относится к лампочке, сигнализирующей о разрядке батареи аккумулятора. В некоторых случаях включение этой лампы происходит из-за замыкания проводки, что может стать причиной возгорания в отсеке для мотора и вызвать пожар.
  • Накануне включения ДВС следует обратить внимание, чтобы машина была заторможена стояночным тормозом, а сам рычаг, который выполняет функцию переключения передач, находился в нейтральной позиции.
  • Запуск ДВС осуществлять при помощи стартёра. Использовать рукоятку для пуска надо только в случае необходимости.

ГОСТ Р 51709-2001* Автотранспортные средства

При запуске ДВС авто при помощи рукоятки для пуска следует придерживаться таких рекомендаций:

  • проводить поворачивание рукоятки в направлении сверху вниз;
  • не брать её в обхват;
  • во время регулирования угла опережения зажигания устанавливать позднее зажигание;
  • не использовать какие-либо рычаги, усилители и другие устройства, воздействующие на рукоятку пуска или храповик коленчатого вала;
  • запрещается осуществлять запуск ДВС путём буксировки авто.

Знаете ли вы? В 2011 г. по РФ насчитывалось около 25 тыс. АЗС. Около половины из них принадлежит ВИНК.
Во время заправки ТС топливом на заправках запрещено:

  • курить сигареты и пользоваться спичками, зажигалками и другими источниками огня;
  • осуществлять ремонт и регулировку автомобиля;
  • проводить заправку машины при работающем ДВС;
  • переливать бензин или другое горючее.

ГОСТ Р 51709-2001* Автотранспортные средства

При ремонте и обслуживании автомобиля следует соблюдать правила безопасности, записанные в инструкциях. На предприятиях за этим следит непосредственное руководство, а если владелец авто сам решил отремонтировать своё авто, то он сам и должен позаботиться о безопасном проведении этих работ. При работах с тяжёлыми элементами надо пригласить помощника, а в случае повышенной опасности работ лучше обратиться к специалистам.

Источник http://www.vashdom.ru/gost/51709-2001/
Источник Источник Источник http://brutals.ru/hobbi/transport/trebovaniya-tehniki-bezopasnosti-pri-tehnicheskom-obslyzhivanii-i-remonte-avtomobilei-instrykciya-po-ohrane-tryda/

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Похожее

Модульная АГНКС. Революция в газовом оборудовании

Автомобильные газонаполнительные комплексы (АГНКС) становятся неотъемлемой частью современной инфраструктуры, способствуя переходу на более экологичные виды топлива. В рамках этой эволюции, модульные АГНКС выходят на передовой, предлагая инновационные решения и преимущества. Давайте рассмотрим, как эти системы меняют отрасль и в чем заключаются их основные преимущества. Преимущества Модульных АГНКС Модульные АГНКС предлагают ряд ключевых преимуществ, которые делают […]

Помощь системы ABS в управлении автомобилем

Помощь системы ABS в управлении автомобилем

Антиблокировочная тормозная система (ABS) — это электронная гидравлическая активная система защиты, которая поддерживает контролируемость и стабильность машины во время замедления, предотвращая блокирование колес. ABS исключительно действенная в пути с низким показателем сцепления, и в непогоду (гроза, лед). Анализ АБС — Antilock Brake System, которое буквально значит «антиблокировочная тормозная система». Посмотрим особенность процесса, важные элементы, а […]

Яндекс.Метрика
