Электронные системы автомобиля — безопасность и комфорт

Электронные системы автомобиля — в помощь водителю

Вспомогательные электронные системы предназначены для создания условий способствующих улучшению управления автомобилем. Разработано множество различных электронных систем действующих совместно с агрегатами автомобиля, которые можно классифицировать:

Электронные системы автомобиля - безопасность и комфорт

  • Вспомогательные системы, работающие совместно с механизмами тормозного контура:
    — автоблокировочные,
    — экстремального торможения.
  • Соблюдение курсовой устойчивости.
  • Соблюдение дистанции при движении между автомобилями.
  • Поддержка перестроения автомобилей при движении со сменой полос автотрассы.
  • Парковка с использованием ультразвуковых сигналов.
  • Использование камеры заднего вида.
  • Bluetooth.
  • Круиз-контроль

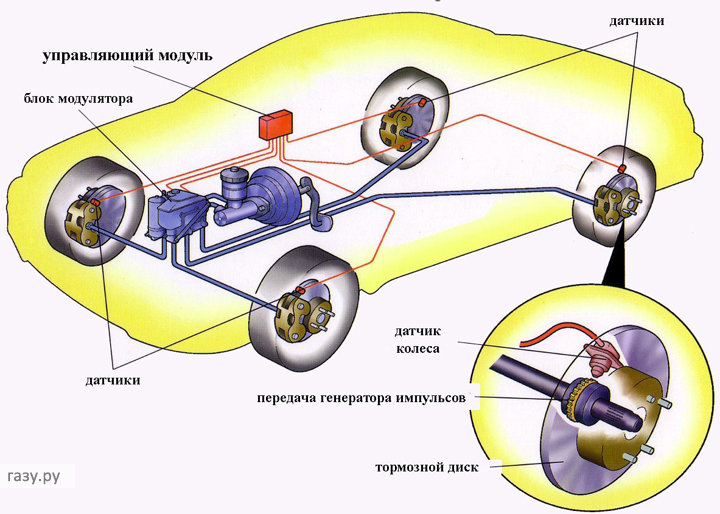

Антиблокировочная тормозная система

АБС (антиблокировочная тормозная система) – специально для повышения эффективности работы тормозов при различных дорожных погодных условиях.

Считывает скорость вращения каждого колеса и при усиленном торможении препятствует блокированию и скольжению, тем самым оставляет возможность управлять и маневрировать транспортным средством до полной остановки.

В ее состав входит:

  • электронный блок управления;
  • механизм – модулятор регулировки давления рабочей (тормозной) жидкости, (блок ABS);
  • система датчиков показывающих угловую скорость вращения колес.

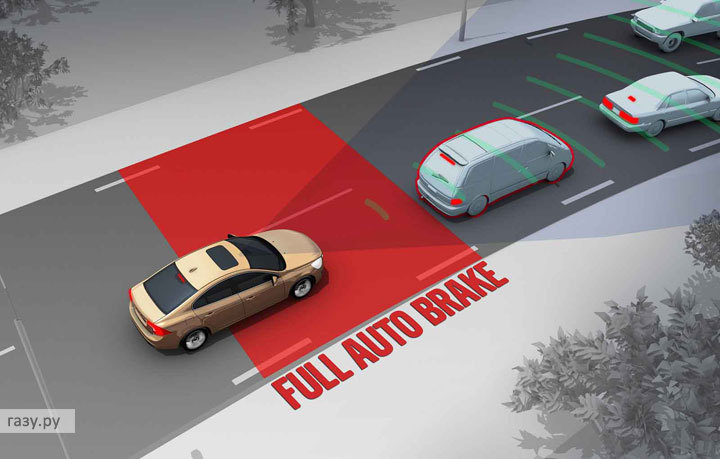

Система экстремального торможения

Предназначена для экстренного торможения в условиях требующих немедленной остановки автомобиля. И помогает водителю дожимать педаль тормоза, при расчете малоэффективности торможения.

Состоит из блоков:

  • гидравлического модуля с компонованного с блоком АБС и насосом обратной подачи тормозной жидкости;
  • датчика, показывающего давление в гидравлическом контуре;
  • датчика, фиксирующего скорость вращения колес;
  • устройства выключения сигнала передаваемого на усилитель экстремального торможения.

Система курсовой устойчивости автомобиля

Позволяет стабилизировать поперечную динамику движения автомобиля, предотвращает занос транспортного средства. Действует совместно с АБС и системой управления двигателем.

В ее состав входит:

  • электронный блок-контроллер;
  • датчик, показывающий положение рулевого колеса;
  • датчик давления в системе тормозов.

Курсовая устойчивость показала себя с высокой эффективностью на обледенелых дорогах, помогая водителю в трудных ситуациях

Система соблюдения расстояния между движущимися автомобилями

САРД – электронная система соблюдения необходимого, заданного расстояния между автомобилями, работающая в автоматическом режиме. Эффективность действия САРД возможна при скорости движения до 180 км/час и действует совместно с системой регулирования скорости, позволяя водителю управлять автомобилем в более комфортных условиях.

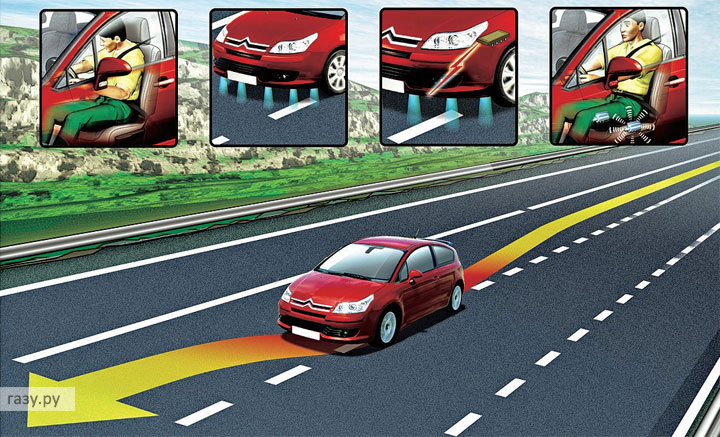

Система поддержки смены полос движения

Предназначена для контроля окружающей обстановки при осуществлении маневрирования на трассе. Позволяет с помощью радара контролировать мертвую зону вокруг автомобиля и предупреждает водителя о возникновении помех при движении, предотвращает дорожно-транспортные пришествия.

Электронная система парковки автомобиля

Предназначена для обеспечения безопасности маневров при парковке автомобиля. Электронная система состоит из нескольких ультразвуковых датчиков, которые передают информацию водителю о возможных препятствиях с помощью специальных звуковых и визуальных сигналов. Сигнальные датчики работают в режиме приема-передачи сигнала и позволяют использовать их с наибольшей эффективностью.

Камера заднего вида

Предназначена для передачи визуальных изображений позади автомобиля. Совместное использование звуковых датчиков и камеры заднего вида предотвращает возникновение ситуаций столкновения с препятствиями позади транспортного средства при маневрах.

Вспомогательная система Bluetooth

Bluetooth – обеспечивает мобильную связь для различных устройств, установленных на автомобиле:

  • телефон;
  • ноутбук.

Помогает водителю меньше отвлекаться от дороги. Обеспечивая безопасность и комфорт при вождении автомобиля.

Состоит из блоков:

  • электронного приемо-передающего блока;
  • антенны.

Круиз-контроль

Помогает водителю, увеличивая комфорт вождения.

Поддерживает заданную скорость транспортного средства вне зависимости от рельефа местности, на спусках и подъемах дороги. Имеет управление с добавлением скорости и лимита скорости, так же присутствует запоминание установленного лимита. Отключается при нажатии на педаль тормоза или сцепления, так же имеет свой собственный выключатель. При нажатии на педаль газа транспортное средство ускоряется, после отпускания, возвращается к своему лимиту скорости.

Пользователь имеет возможность значительно упростить и автоматизировать использование систем автомобиля с учетом автономного управления.

Электронная диагностика систем автомобиля проводиться при прохождении каждого технического обслуживания официальным дилером. Выдается бумага о наличии неисправностей с распечаткой кодов ошибок. Однако существует небольшая грань между установленным оборудованием и штатным. По штатному оборудованию, дилер обязан предоставить ремонт и его диагностику, а вот по установленному может вам отказать, тем более если оборудование устанавливалось в гаражных условиях с внедрением в проводку и изменением алгоритмов работы. В таких ситуациях если машина на гарантии, то можно лишиться гарантийного обслуживания. Будьте осторожны при установке дополнительного оборудования!

Электронные системы безопасности автомобиля

Научно-техническая революция начала свой забег в середине ХХ столетия, и до сих пор не может остановиться. Это особенно заметно, если заглянуть под капот современного автомобиля: транспортные средства сегодня превратились в настоящие крепости на колесах, которые могут защитить водителя от многих неприятностей. И не последнюю роль в этой всей истории с гарантией удачной поездки играют системы безопасности автомобиля.

Электронные системы автомобиля - безопасность и комфорт

Каждый день конструкторы автомобильных концернов усложняют чертежи автомобилей, делая их все заковыристее и непонятнее для рядового пользователя. Сегодня бал правят интеллектуальные системы безопасности, а также различные средства, обеспечивающие комфортное вождение. И если учесть, что обстановка на дорогах мира, мягко говоря, далека от идеала, то автомобилю, который не оснащен современными средствами пассивной и активной безопасности, все сложнее «пробиваться» к покупателю.

ABS – антиблокировочная система

Задача ABS (anti-lock braking system) заключается в том, чтобы предотвратить блокировку колес притормаживающего автомобиля, а также сохранить его управляемость и курсовую устойчивость.

Когда колеса блокируются, и машина, кажется, вот-вот сорвется в занос, электроника начинает методично «отпускать» и «прижимать» тормозные колодки, что дает возможность колесам проворачиваться. Эффективность системы ABS зависит в первую очередь от того, насколько хорошо она настроена. Если, например, она срабатывает слишком рано, то тормозной путь может существенно увеличиться.

Насколько же эффективна данная система? Следует сразу отметить, что с момента ее появления не умолкают споры по поводу того, больше от нее пользы или все же вреда. Но, как бы там ни было, даже противники ABS не могут игнорировать такие ее полезные качества, как значительное сокращение тормозного пути, а также сохранение контроля над многотонным авто во время экстренного торможения. Да, при срабатывании АБС очень сложно рассчитать длину тормозного пути, но лучше в полном неведении остановиться неизвестно за сколько метров до фонарного столба, чем «поцеловать» его, точно зная, сколько автомобиль протянет во время торможения. Два противоборствующих лагеря решили сойтись на том, что ABS придется как нельзя кстати неопытным водителям, а «шумахеры» всегда смогут переиграть систему. Но мы ведь говорим с вами о революционной научной мысли, потому сегодня уже смело можно утверждать, что в схватке «ABS – опытный водитель» безоговорочную победу одержит, конечно же, электроника.

Электронные системы автомобиля - безопасность и комфорт

Современные многоканальные ABS позволяют избавиться даже от вибрации тормозной педали при включенной системе. Когда-то причиной дорожно-транспортных происшествий становилось резкое срабатывание ABS: педаль начинала вибрировать, а машина – стонать, потому неопытные автомобилисты пугались и отпускали тормоз. Сегодня же нужно быть крайне чувствительным, чтобы почувствовать, как срабатывает ABS, входящая в стандартную комплектацию почти всех автомобилей. При этом она служит основой для других более сложных электронных систем безопасности.

ASR – антипробуксовочная система

У системы ASR (anti-slip regulation) есть масса названий, самыми распространенными из которых являются TRC , или « трэкшн-контроль », STC, ASC+T и TRACS. Эта а ктивная система безопасности автомобиля фун кционирует в тесной связке с ABS и EBD и предназначается для предотвращения пробуксовки колес, независимо от состояния дорожного полотна и усилия, применяемого для нажатия на педаль газа. Как мы уже сказали выше, многие системы безопасности работают на основе ABS. Вот и ASR использует датчики антиблокировочной системы, фиксируя пробуксовку ведущих колес, снижает обороты мотора и, если возникает такая необходимость, притормаживает колеса, обеспечивая эффективный набор скорости. Иными словами, даже если вы «утопите» педаль газа в пол, ASR не даст жечь резину и заниматься шлифовкой асфальта.

Электронные системы автомобиля - безопасность и комфорт

Главное назначение ASR – обеспечение устойчивости авто при резком старте или же при движении в гору по сколькой дороге. «Прокрутка» колес нивелируется благодаря перераспределению крутящего момента силовой установки на те колеса, который в данный момент имеют лучшее сцепление с дорожным полотном. Для ASR действуют определенные ограничения. К примеру, она работает исключительно на скоростях, не превышающих 40 км/ч.

Или вот, к примеру, активные драйверы. Им ASR вставляет палки в колеса при управляемом заносе, контролируя этот занос тягой. Но это не идет ни в какое сравнение с той пользой, которую приносит система: она блокирует дифференциал, притормаживает колесо, загруженное в повороте, и уравнивает скорость вращения колес, позволяя максимально эффективно использовать крутящий момент «сердечка» автомобиля.

Многие автопроизводители сегодня забывают о стрит-рейсерах и делают ASR неотключаемой. Но разве наших изобретательных водителей может что-то остановить? Они просто извлекают предохранитель и потакают своим амбициям гонщика. Однако тут есть и свое «но»: если вы уверены в том, что ASR помешает вам посадить на поводок скорость, мы напоминаем, что данную систему используют в болидах Формулы 1.

EBD – распределяем тормозное усилие

EBD (electronic brake distribution), или EBV – это активная система безопасности авто, отвечающая за распределение тормозного усилия между всеми колесами. Снова-таки, EBD всегда работает параллельно с основополагающей ABS.

Благодаря EBD мы получаем оптимальное сцепление колес с дорогой, значительно повышенную курсовую устойчивость авто при экстренном торможении, а также гарантию того, что контроль над автомобилем не будет потерян даже в критической ситуации. Кроме того, система учитывает такие факторы, как положение автомобиля относительно дороги и загрузка транспортного средства.

Brake assistant – безопасное торможение

Brake Assist (BAS, DBS, PA, PABS) представляет собой активную систему безопасности автомобиля, которая работает в одной упряжке с ABS и EBD. Она включается в момент экстренного торможения, когда водитель недостаточно сильно, но довольно резко нажимает на педаль тормоза. Brake Assist самостоятельно измеряет усилие и скорость нажатия на педаль и, если необходимо, немедленно повышает уровень давления в тормозной магистрали. Это дает возможность торможению быть максимально эффективным и значительно сократить тормозной путь.

Электронные системы автомобиля - безопасность и комфорт

Система умеет различать панические действия водителей или же те моменты, когда они довольно продолжительный отрезок времени давят на тормозную педаль. BAS не будет вступать в работу при резких торможениях, которые входят в разряд «прогнозируемых». Многие считают, что эта система является помощником в основном для представительниц слабого пола, ведь у милых дам иногда попросту не хватает сил для осуществления экстренного торможения. Потому в критической ситуации им на помощь приходит система Brake Assist, которая и «дожимает» тормоз до максимального замедления.

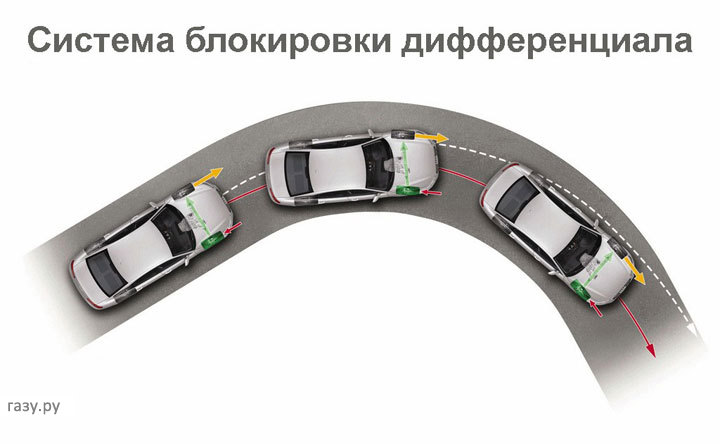

EDL: блокируем дифференциал

EDL (electronic differential lock), которую еще называют EDS, – это система, отвечающая за блокировку дифференциала. Этот электронный помощник дает возможность повысить общую безопасность автомобиля, улучшить его характеристики тяги при неблагоприятных условиях, облегчить момент трогания, обеспечивает интенсивный разгон, а также движение на подъем.

Электронные системы автомобиля - безопасность и комфорт

Система блокировки дифференциала определяет угловую скорость каждого из ведущих колес и сопоставляет полученные результаты. Если угловые скорости не совпадают, например, при пробуксовке одного из колес, EDL подтормаживает буксующее колесо до тех пор, пока скорость его вращения не сравняется со скоростью другого ведущего. Если разность частот вращения достигает отметки в 110 оборотов в минуту, система включается автоматически и действует без каких-либо ограничений на скоростях до 80 км/ч.

HDC: контролируем тягу во время спуска

HDC (hill descent control), а также DAC и DDS – электронная система контроля тяги для спуска со скольких и крутых уклонов. Функционирование системы осуществляется через подтормаживание колес и «удушение» силового агрегата, однако при этом действует фиксированное ограничение скорости в пределах 7 км/ч (при заднем ходе скорость не превышает 6,5 км/ч). Это пассивная система, которая как включается, так и выключается самим водителем. Регулируемая скорость при спуске в полной мере зависит от первоначальной скорости автомобиля, а также от включенной передачи.

Электронные системы автомобиля - безопасность и комфорт

Система, контролирующая скорость, позволяет отвлечься от тормозной педали и сосредоточиться исключительно на управлении. Этой системой комплектуются все полноприводные транспортные средства. HDC, в автоматическом режиме включающая стоп-сигналы, отключается сразу после того, как скорость автомобиля переваливает за отметку 60 км/ч.

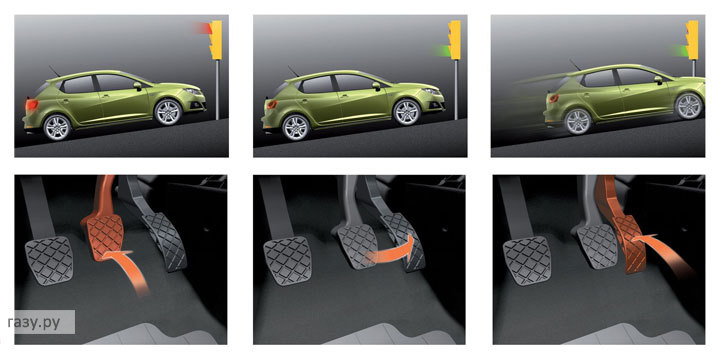

HHC – облегченный подъем

В отличие от системы HDC, помогающей водителям спускаться с крутых склонов, HHC (hill hold control) предотвращает откат машины при движении в гору. Альтернативными названиями данной системы безопасности являются USS и HAC.

Электронные системы автомобиля - безопасность и комфорт

В тот момент, когда водитель перестает взаимодействовать с педалью тормоза, HDC продолжает удерживать высокий уровень давления в тормозной системе. Лишь в тот момент, когда автомобилист достаточно сильно нажмет педаль газа, давление снижается, и автомобиль начинает движение с места.

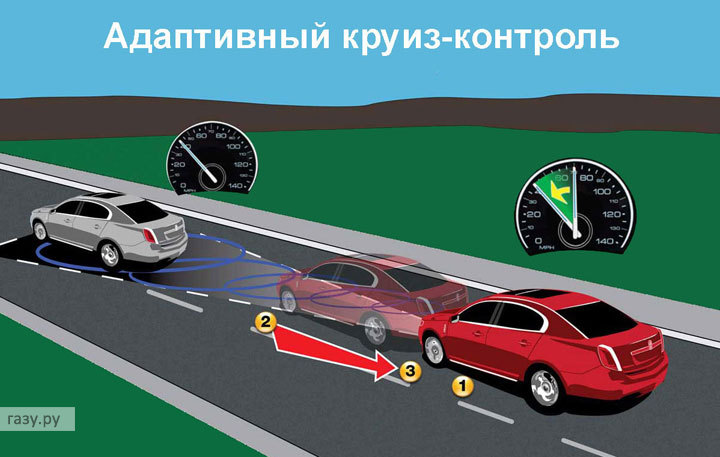

ACC: в круиз на автомобиле

ACC (active cruise control) является адаптивным круиз-контролем, используемым для поддержания заданного скоростного режима автомобиля и контроля безопасной дистанции. PBA (predictive brake assist) является прогнозирующей системой торможения, которая работает совместно с адаптивным круиз-контролем.

Электронные системы автомобиля - безопасность и комфорт

Если расстояние до впереди идущего авто сокращается, система начинает притормаживать до тех пор, пока дистанция не восстановится до заданного уровня. Если же впереди идущий автомобиль начинает отдаляться, ACC начинает прибавлять скорость.

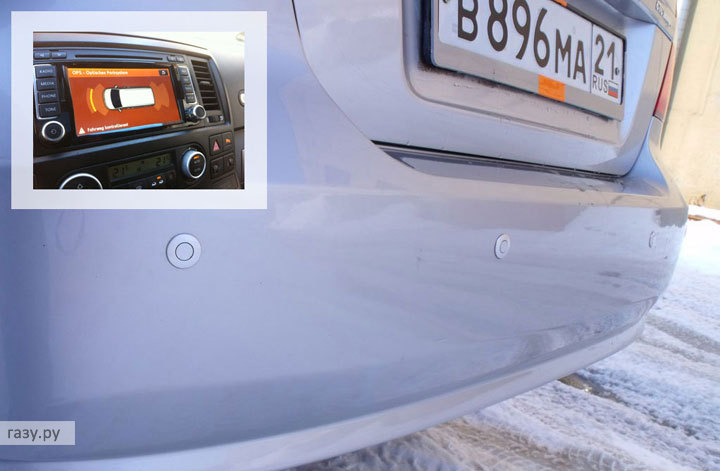

PDC – парковка под контролем

PDC (parking distance control), в простонародье Parktronik – система, использующая ультразвуковые сенсоры для определения расстояния до препятствия и позволяющая контролировать дистанцию при парковке.

Электронные системы автомобиля - безопасность и комфорт

О том, насколько велико расстояние до ближайшего препятствия, водителя информируют специальные сигналы, частота которых изменяется при сокращении дистанции – чем ближе автомобиль к опасному участку, тем короче паузы между отдельными сигналами. После того, как до препятствия остается 20 см, сигнал становится непрерывным.

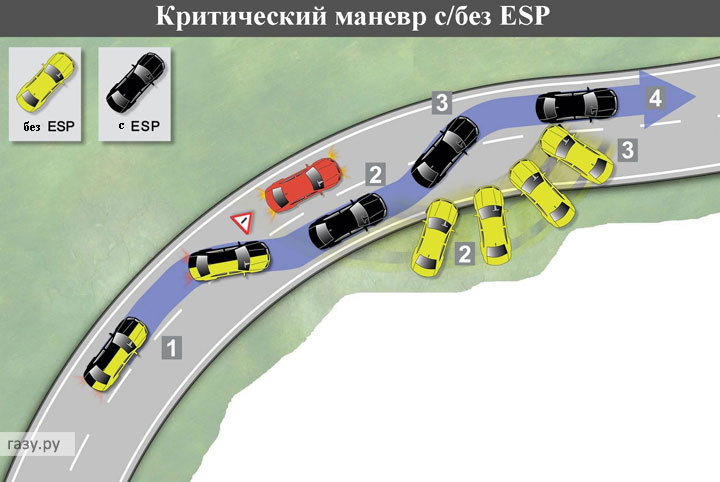

ESP – гарантия курсовой устойчивости

У системы ESP (electronic stability program), наверное, больше всего альтернативных названий, в которых и черт шейку бедра сломит: ESC, VDC, DSTC, VSC, DSC, VSA, ATTS или Stabilitrac. Данная активная система безопасности отвечает за курсовую устойчивость автомобиля и работает вместе с ABS и EBD.

В тот момент, когда возникает опасность заноса, на сцену выходит ESP. Проанализировав скорость вращения колес, давление в тормозной магистрали, положение руля, угловую скорость и поперечное ускорение, ESP за каких-то 20 миллисекунд вычисляет, какие колеса необходимо притормозить и насколько нужно снизить обороты двигателя для того, дабы стабилизировать авто.

Электронные системы автомобиля - безопасность и комфорт

Электронные системы безопасности вовсе не превращают наши автомобили в высокоинтеллектуальных роботов, которые смогут проделать всю работу за водителя. Краеугольным камнем в этом случае пока остается водитель, который должен уметь трезво оценивать дорожную ситуацию, свои возможности и возможности своего автомобиля. А, как известно, опасней иллюзии, чем иллюзия собственной неуязвимости, не существует.
