Уроки 406го

Гори, гори, моя… свеча!

Электрооборудование автомобиля с двигателем ЗМЗ-4062.10 можно условно разбить на две группы.

Первая группа

Это знакомые нам приборы по старому «402-му» двигателю: стартер, генератор, аккумуляторная батарея, свечи, катушка зажигания, датчики температуры ОЖ, давления масла, реле и прочие. Они могут быть несколько иными по конструкции, параметрам, но принцип работы их одинаков и хорошо известен. Даже проверка свечей на искру в новом двигателе осуществляется точно так же, как и на старом.

Первая группа

Определяет принадлежность двигателя «4062.10» к современному направлению в двигателестроении — распределенному впрыску топлива с электронным управлением. Это микропроцессорный блок управления (БУ), электромагнитные форсунки, многочисленные активные датчики, реле, электробензонасос и другие.С момента поворота ключа зажигания водителю остается только считывать информацию по приборам.

Микропроцессорная система управления работой двигателя сегодня довольно отработана и надежна. В практике работы нашей станции были 2-3 случая, когда автомобиль приезжал на «лямке» — отказал БУ или бензонасос. Автомобилей, укомплектованных «402-м» двигателем, с отказавшим в работе транзисторным коммутатором было значительно больше.

В новом двигателе, в его схеме управления заложены функции самодиагностики и самолечения. Любой автолюбитель, изучив инструкцию, может самостоятельно и уверенно общаться с электроникой, узнавать о возникших неисправностях, доезжать до места назначения, а потом уже ремонтироваться.

В этом месте нашего урока я прошу С. Н. Вершинина показать, как это сделать на практике. Мы открываем капот «Волги» ГАЗ-3102, усаживаемся на передние кресла, включаем зажигание. Контрольная лампа вспыхивает и гаснет. Значит, система диагностики подтверждает исправность автомобиля. Тогда «делаем» неисправность сами: снимаем клеммы с датчика температуры ОЖ. Включаем зажигание — лампа горит и не гаснет. Делаем вид, что неисправность не заметили и включаем систему самодиагностики. Для этого отключаем на 10-15 секунд аккумуляторную батарею и вновь подключаем ее. Находим под капотом справа на щитке передка кабины колодку системы самодиагностики и обычной канцелярской скрепкой замыкаем контакты (рис. 1).

Включаем зажигание. Контрольная лампа трижды повторяет нам код «1-2» (одно короткое включение 0,5 с, пауза около 1,5 с и два коротких включения). Система диагностики просигналила этим кодом, что она исправна, и далее «мигнула» нам кодом «2-2», повторив его трижды. По карте кодов неисправностей этот сигнал как раз и означает неисправность датчика, с которого мы сняли клеммы.

Провоцируем подобным образом целую кучу неисправностей. Безошибочно электроника все их нашла и добросовестно нам мигнула условными сигналами.

Всего она может обнаружить несколько десятков разных неисправностей. Некоторые неисправности система управления не просто обнаруживает, но и «лечит», автоматически переключаясь на резервный режим работы. Двигатель ухудшит некоторые свои показатели, но до места довезет. Этот двигатель может продолжать движение даже на двух цилиндрах.

Запомнить все эти манипуляции с кодами автолюбителю нелегко, да и не надо. Проще усвоить принципы поиска, потренироваться для верности в гараже или на СТО, а таблица кодов неисправностей должна быть в инструкции к автомобилю. К сожалению, ГАЗ посчитал эту информацию лишней для автолюбителей. Такую оплошность поспешили исправить на Заволжском моторном заводе, выпустив в 1996 году «Руководство по ремонту двигателя ЗМЗ-4062.10», которым мы и воспользовались при поиске кодов неисправностей.

Теперь о том, чего еще нет в инструкциях, а знать полезно каждому владельцу автомобиля с новым двигателем.

Случай первый

Зима, морозное утро. Вы спешите на работу, уверенно садитесь за руль своей «Волги», включаете зажигание, видите загоревшуюся и погасшую контрольную лампочку. Все в порядке. Включаете стартер, а двигатель не заводится. Как же так? Вчера оставил исправный автомобиль, лампочка не «кричит» о неисправности, а двигатель молчит.

Запомните. Режим самодиагностики не распространяется на высоковольтную часть электросистемы автомобиля. Скорее всего, у двигателя «залило» свечи зажигания, а контрольной лампочке это все «до лампочки». Но не спешите вывертывать свечи, чистить и калить. У двигателя «4062.10» есть режим продувки цилиндров, только об этом производители забыли проинформировать автовладельцев.

В инструкции ГАЗа сказано, что при пуске двигателя нельзя нажимать на педаль газа. А почему нельзя? Да потому, что если вы нажмете более чем наполовину ее хода, то включается режим продувки цилиндров! Воздух в цилиндры поступает, а топливо — нет. Когда вы так секунд 5-10 продуете цилиндры, на отпуске педали газа двигатель заведется.

Случайвторой

Лето. Вечером, возвращаясь домой, вы попали под теплый грибной дождь. Поставили автомобиль в гараж, при этом заметили на коврике переднего пассажира лужицу воды. Подумаешь! И старая «Волга» текла в краешек переднего стекла. Это как родимое пятно…

А утром ваша новенькая «Волга» заводится и глохнет, заводится и глохнет… Откуда вам знать, что именно под перчаточным ящиком расположен самый главный электронный «мозг» вашего автомобиля и он попал под душ.

Запомните. Любая электроника не любит влаги, сырости. Она как бы сходит с ума, дает рассогласованные команды.

Мы провели замеры у такого «промокшего» БУ, он передавал сигналы двигателю в расчете на температуру окружающего воздуха -12оС, когда на улице было +20оС. Вот он и глох от такого прогноза погоды!

Случай третий

Вы решили помыть свое авто. Выгнали его на лужайку и помыли, не открывая капота. Завели и обнаружили, что двигатель «троит». Как же так, ведь его вы не мыли!

Все очень просто. У «Волги» в месте посадки задней части капота на резиновое уплотнение зачастую имеются неплотности, и вода при мойке попадает прямо на электромагнитную форсунку четвертого цилиндра.

Во всех случаях попадания воды на контакты, соединения, приборы надо сушить, проветривать, применять современные вытеснители влаги и, естественно, капитально устранить все возможные попадания влаги на электросистему. Устраивать генеральную мойку двигателя и подкапотного пространства тоже надо умеючи. Лучше посоветоваться на СТО.

И последнее, что надо знать владельцам «406-го». Этот двигатель требователен к качеству свечей зажигания. Избегайте покупать так называемые «импортные» на рынках, в подворотнях, как бы ни была соблазнительна цена и упаковка. Если нет средств, чтобы купить импортные свечи у настоящих дилеров, купите лучше отечественные. А перед установкой на двигатель проверьте все на работу под давлением на СТО.

Компьютерная диагностика двигателей автомобилей ГАЗ 3110 и ГАЗ 31105

Электронной системой зажигания с блоком управления двигателем автомобили Горьковского завода начали оснащаться с появлением двигателей ЗМЗ 406.

• 1 Диагностика двигателя ГАЗ
• 2 Программа для диагностики ГАЗ
• 3 Диагностика ГАЗ 3110
• 4 Диагностика ГАЗ 31105
• 5 Диагностика двигателей с помощью автосканера Аскан-10
• 6 Для чего нужно знать параметры при проведении диагностики
  • 6.1 Статьи по теме:

Диагностика двигателя ГАЗ

Как и модели всех других двигателей, моторы ЗМЗ можно диагностировать с помощью персональных компьютеров (стационарных ПК, ноутбуков), специальных автомобильных сканеров. В отличие от ПК, сканеры более мобильны и компактны, с ними можно работать даже в полевых условиях.

Автосканеры могут быть универсальными, работающими одновременно со многими моделями автомобилей, но, как правило, функциональные возможности таких приборов несколько ограничены. К наиболее популярным компактным диагностическим приборам можно отнести автосканеры моделей:

• ДСТ;
• Аскан;
• Сканматик;
• АвтоАс.

С помощью диагностического компьютерного оборудования при диагностике двигателя ГАЗ выявляются различные ошибки, возникающие в ЭСУД. Каждой ошибке присваивается свой код, например, если на экране сканера (компьютера) высвечиваются цифры 054, они означают неисправность датчика распределительного вала.

• плохой контакт штекера (разъема);
• оборванные провода;
• замыкание в проводке;
• неисправность в блоке управления.

Кроме ошибок с помощью диагностики проверяются различные параметры работы двигателя:

• температура тосола (антифриза) в системе охлаждения;
• общее напряжение сети;
• расход топлива в разных режимах (отдельно по каждой форсунке);
• угол опережения зажигания.

Есть также ряд других параметров, по которым можно определить работоспособность и состояние двигателя.

Программа для диагностики ГАЗ

Для каждой модели двигателя разрабатывается специальная программа, более того, программа бывает разной в зависимости от прошивки блока управления. Например, на старых моделях автосканеров были установлены программы, которые работали только с блоком управления серии Микас 5.4, а прочитать данные с Микас 7.1 или 7.2 они не могли.

Существуют специальные программы, разработанные для стационарных компьютеров и ноутбуков. Программное обеспечение точно также устанавливается на компьютер, как и любое другое ПО. Для подключения компьютерного устройства к ЭСУД необходимо будет установить драйвера и назначить порт (COM1). В автомобиле есть специальный диагностический разъем, предназначенный для подключения ПК или сканера. Чтобы подключить ноутбук или компьютер к диагностической колодке, потребуется специальный шнур. Среди наиболее популярных программ для диагностики ГАЗ можно отметить софт:

• OpenDiag;
• Gaz diag и Автотестер (для Микас 5.3 и 5.4);
• Diagnostics Tools;
• Мотор-тестер.

В сети интернет сейчас есть множество различных программ, в том числе и бесплатных, они разрабатываются для диагностики двигателей различных моделей автомашин. У бесплатных программ несколько урезан функционал, но в целом они вполне работоспособные.

Диагностика ГАЗ 3110

Легковые автомобили ГАЗ 3110 комплектуются инжекторными двигателями «четыреста шестой» серии ЗМЗ-4062.10, в ЭСУД входят следующие элементы:

• блок управления (ЭБУ);
• датчики – положения распредвала/ коленвала/дроссельной заслонки, расходомер;
• регулятор холостого хода;
• топливные форсунки;
• электропроводка;
• электробензонасос;
• реле;
• диагностический разъем.

Если ЭСУД исправна, при включении зажигания контрольная лампа «Чек Инджайн» должна на короткое время загореться, а затем потухнуть. При неисправности в электронике лампа может гореть постоянно при работающем ДВС, а также периодически загораться и гаснуть.

Если на приборной панели зажигается лампа Check Engine, сигнализирующая о появившейся ошибке в ЭСУД, для выявления неисправности можно провести самодиагностику двигателя. Вычисляется ошибка по кратковременным вспыхиваниям контрольной лампы – код определяется по количеству сигналов. Например, если неисправен датчик положения распредвала, лампа должна загораться следующим образом:

• пять коротких вспышек/пауза;
• четыре коротких вспышки/ пауза.

После этого следует длинная пауза, затем код еще повторяется два раза. Таким образом, лампа отображает цифры «5» и «4» три раза, что соответствует коду 054 – неисправность датчика распределительного вала. Если код ошибки трехзначный, лампа будет «прокручивать» три цифры.

Чтобы сделать диагностику ГАЗ 3110 с помощью компьютера или сканера, нужно подключиться к диагностическому разъему, который находится под капотом автомобиля со стороны переднего пассажира, разъем располагается рядом с бачком омывателя. Для самодиагностики необходимо металлической перемычкой на диагностическом разъеме между собой перемкнуть выводы «10» и «12», затем включить зажигание и прочитать код ошибки. Если в системе никаких ошибок нет, лампа будет отображать код «12».

Диагностика ГАЗ 31105

Модель «Волги» ГАЗ 31105 пришла на смену «десятки» 3110, и является автомобилем более нового поколения. В дополнение к мотору ЗМЗ 4062.10 на «сто пятую Волгу» стали устанавливать двигатели ЗМЗ 40525 и Chrysler 2,4 л. Сама диагностика «405-го» и «406-го» ДВС принципиально ничем не отличается, просто в ЭСУД ЗМЗ 405 стал применяться более совершенный блок управления с другой прошивкой, также были модернизированы некоторые датчики (например, ДМРВ). В дополнение на некоторых ГАЗ 31105 может устанавливаться кислородный датчик и катализатор.

Система управления мотором Chrysler на автомобиле «Волга» принципиально отличается от ЭСУД ЗМЗ, и для диагностики мотора требуется совершенно другая программа. На двигателе «Крайслер» вместо ДМРВ установлен датчик абсолютного давления, в системе выхлопных газов присутствует каталитический нейтрализатор и два лямбда-зонда – один перед катализатором, второй после него.

Для диагностики ГАЗ 31105 с мотором «Крайслер» 2,4 л используется автосканер «Сканматик», также специально адаптирован под диагностику русских автомобилей современный диагностический прибор Аскан-10.

Диагностика двигателей с помощью автосканера Аскан-10

Внешне Аскан-10 очень сильно напоминает хорошо зарекомендовавший и многим известный тестер Аскан-8, но в отличие от предыдущей модели он имеет более совершенную электронную начинку. Этот автосканер может работать от сети как 12, как и 24 вольта, с помощью прибора можно проводить диагностику грузовых и легковых автомобилей.

С помощью Аскан -10 диагностируются многие двигатели, в том числе и дизельные моторы, устанавливаемые на автомобили марки ГАЗ:

• ГАЗ 560 (по австрийской лицензии STEYR);
• американский дизель Cummins;
• ЗМЗ 406/ 405 с блоками управления, начиная от Микас 5.4 и заканчивая Микас 12;
• Chrysler 2,4 л.

Автосканер Аскан-10 может считывать коды неисправностей, стирать коды ошибок из памяти, выводить параметры на дисплей в режиме реального времени, управлять механизмами исполнения (например, отключать и включать топливные форсунки). На тестере может обновляться прошивка, устанавливаться более совершенная программа.

Для чего нужно знать параметры при проведении диагностики

Компьютерная диагностика двигателей, устанавливаемых на автомобили ГАЗ, позволяет наблюдать за параметрами ДВС на дисплее автосканера или компьютера, регулировке поддается только угол опережения зажигания. Но параметры знать необходимо, по ним диагност может определить состояние мотора и поставить правильный диагноз.

Можно привести простой пример – датчик температуры на панели приборов показывает 80ºC, а сканер определил, что на самом деле температура выше. Руководствуясь показаниями датчика на приборной панели, можно легко перегреть двигатель, так как прибор «врет», давая неверную информацию. В данном случае необходимо поменять температурный датчик охлаждающей жидкости, чтобы избежать перегрева и незапланированного ремонта ДВС.

Диагностика своими руками ГАЗ 31 105

Выбор адаптера

Многие задаются вопросом диагностики, когда у них загорается лампа «выкинь двигатель», владельцы БК знают о простой ошибке, те у кого БК покруче, могут узнать больше информации. Но максимально развёрнутую картину о работе датчиков и исполнительных механизмов может дать только нормальная диагностика (адаптер + ПК + ПО).

Глава I. Выбор адаптера для диагностики ГАЗ 31 105

Вопрос в следующем. Волга Ваш единственный автомобиль? Есть ли еще машины? Планируется ли еще диагностика других авто? Насколько серьезно хотите подойти к диагностике машины (прошивка ЭБУ, проверка датчиков, а также механизмов и их тестирование отдельно от машины)?
Верный и честный ответ сэкономит деньги и нервы.
На рынке масса различных устройств. От простого куска текстолита, куда нужно воткнуть провода в диагностический разъём, до чемоданчиков с кучей проводов (а точнее — разъёмов для прямого подключения к датчикам и масса переходников под экзотические разъёмы).
Чемоданчики и полный набор кабелей рассматривать не будем. Те, кто хотят их купить, и так прекрасно знают всё и без меня.
На нашем рынке есть два неплохих комплекса от ООО «Мотор-Мастер» и Сканматика. Первый все же более хорош аппаратно, второй лучше в плане ПО.
Тем, кому нужна просто диагностика, такой вариант не подойдет, дороговато за то, что нужно не всегда.
Я решил описать бюджетный вариант.
Остановимся на KKL 409.1 он же VAG-COM 409, он же KKL-USB.
Почему?
Адаптер распространенный, с ним работает много ПО, да и цена порядка 500 рублей на различных интернет ресурсах очень неплохая. В магазинах его конечно толкают и по 1 500, но Вы можете найти по объявлению в своем городе перекупов, которые их закупают и перепродают, пускай они и наварят 100-200 рублей, но Вы сможете его проверить на месте.
Вот так он выглядит:

Внешний вид адаптера для диагностики

Разъем OBD2 адаптера

Но у вас возникнет вопрос (владельцы семейства ЗМЗ 40Х), ведь вилка не та? Да — это разъем OBD2, на данный момент это стандартный разъем во всех машинах начиная с 2006-2007 года. Т.е. адаптер можно использовать не только в Волге.
Но почему не куплен сразу разъем под Волгу?
Причина банальна — этим двум разъёмам с куском провода не сложат цены. За него часто требуют чуть ли не в 2 раза больше чем за этот адаптер.
Потому пойдём другим путём.

Глава II. Делаем разъем ГАЗ 12 pin.

Конечно можно и напрямую воткнуть 4 провода куда нужно и все будет прекрасно работать. Но время и опыт показывают, рано или поздно перепутаете какой-то провод. Да и контролировать эти штырьки от выпадения — очень неудобно.
Потому сделаем аккуратно и красиво.
Покупаем в магазинах, где продают БК, или же сами адаптеры — разъем OBD2 (мама female). И разъем ГАЗ 12 pin.
Как было видно, на вилке адаптера все контакты пронумерованы. Распиновка же его такова:

Распиновка разъем OBD2 адаптера

Нам понадобится всего 4 контакта.
4 — Минус (масса)
7 — K-Line
15 — L-Line
16 — Плюс (+12V)
Распиновка ГАЗ:

Разъем ГАЗ 12pin и его внешний вид

2 — Плюс (+12V)
10 — L-Line
11 — K-Line
12 — Минус (масса)
Соединяем и собираем. На выходе получаем вот такой переходник OBD2 — ГАЗ 12 PIN:

Готовый переходник OBDII — ГАЗ

Хочу также заметить, ни в коем случае не берите переходник Renault 12 pin, он внешне 1 в 1, но его распиновка совсем другая! А если и приобрели его, то обязательно перекиньте всё по схеме, а также отбросьте неиспользуемые контакты.

На этом «железная» часть закончилась. Во второй части я уже опишу ПО и его работу с адаптером на примере ЭБУ Микас 7.1, ЗМЗ 406. Просто бросать все в одну запись не имеет смысла, ибо по объему материал получился слишком большим.

Если адаптер у Вас уже есть и Вас интересует именно его подключение и работа с ПО, то прошу во вторую часть —

ПО для диагностики и работа с ним.

Дальнейшее описание будет опираться на указанный в предыдущей записи адаптер. Хотя все, что будет написано ниже на 99,9% подходит к к любому другому адаптеру, который относится к K-Line диагностике.

Глава 1. Требования к ПК.

Какой должен быть ПК? В идеале — это ноутбук/нетбук. Само диагностическое ПО не требовательно к ресурсам. На ПК желательно чтобы была установлена ОС Windows XP (32 разрядную) SP3. ОС желательно максимально чистая, это позволит избежать массы глюков. По железу мне хватает и Intel Atom с 2 Гб оперативки. Для работы с ПО, описанным ниже его хватает за глаза.
Я же пользуюсь нетбуком. Его преимущества:
— возможность автономной работы (можно проехаться и записать показания)
— небольшой вес и размеры, позволяющие его легко принести в гараж в нужное время

Глава 2. Подключаем адаптер к ПК.

Перед диагностикой подключаем наш адаптер к ПК. Устанавливаем драйвера с диска, или с папки (если на ПК нет дисковода, или нам пришлось его скачать с интернета).
Далее жмем свойства на «Моем компьютере». Выбираем вкладку «Оборудование», там жмем по «Диспетчер устройств». Ищем «Порты (COM и LPT)». Раскрываем и находим «USB Serial Port (COMX)», где Х — это номер от 1 до 256.

При правильной установке драйверов драйвер пропишется в системе, как виртуальный COM порт

Нажимаем правой клавишей по нашему порту, «Свойства», вкладка «Параметры порта», там жмем «Дополнительно». И выбираем порт COM1. Если COM1 занят, то просто повторяем с ним, то что описано выше и задаем ему другой номер, освободив COM1.
Зачем это нужно?
Подавляющее большинство ПО работает с COM портами 1-4, а наиболее экзотические только с COM1. Выбрав для адаптера COM1, мы просто избавимся от проблем, тем более, что по умолчанию всё ПО настроено на работу с COM1 и нам не нужно будет производить изменения в настройках для некоторых программ (которые не могут сами определить порт).

Глава 3. Ищем диагностический разъем и подключаем адаптер.

На автомобилях ГАЗ с ЗМЗ 406 этот разъем находится под капотом, за бачком стеклоомывателя, на перегородке.

Диагностический разъем ГАЗ 31105, ЗМЗ 406

Выглядит он как вилка с 12 контактами, прикрыт крышкой, к нему подходят провода.

Диагностический разъем ГАЗ 31105, ЗМЗ 406

На газелях он правее, выглядит также.
Если под капотом не нашли, то значит он в салоне, с блоком предохранителей у левой коленки. Там может оказаться разъем OBD2, но мы то как раз и выбрали адаптер с OBD2, так что просто втыкаем адаптер и все.
При подключении адаптера, на нем загорится лампа, независимо от того включено зажигание, или нет.

При верном подключении на адаптере загорится светодиод

На этом подготовка закончена.

Глава 4. Диагностика с помощью ПО.

Итак, начнем. Адаптер подключен к машине и компьютеру. Выбираем нужное ПО. Выбор и работа ПО будет показана на примере ЗМЗ-406.
ПО великое множество, но принципиальных отличий нет.
Буду рассматривать только бесплатные программы. Да и это ПО достаточно хорошее, несмотря на бесплатность. В других программах может быть интерфейс покрасивее, но вот больше информации не получите.

Авто-тестер (версия 2 и 3)
Программу можете скачать с сайта разработчика www.testgaz.narod.ru/.
Программа очень хороша. Вторая версия мне кажется более «навороченной». Третья же более «легкая» (один EXE). Кроме того обновление информации во второй версии более быстрое, потому параметры обновляются побыстрее.
Вот так выглядит окно версии 2:

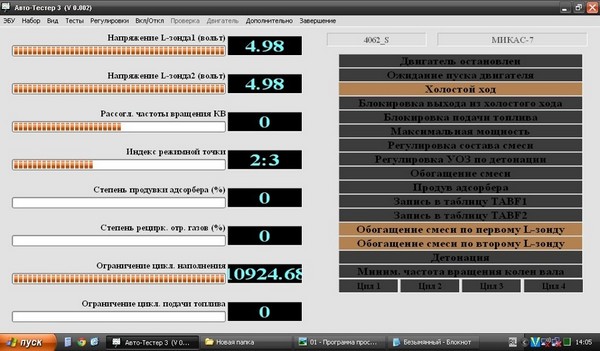

А вот так в версии 3:

На мой взгляд это лучшее ПО для диагностики ЗМЗ 406 и ЭБУ МИКАС.

MyTesterGaz
Также неплохая программа. Показывает основные параметры работы двигателя, правда в небольшом окне.
У меня с ней имеется глюк, она пишет что мой ЭБУ неизвестен (авто-тестер 2 и 3 его определяют), а также постоянно показывает ошибки 65 и 40.

Окно программы MyTesterGaz

Программу можно скачать с различных сайтов, просто вбив в поисковике её название.
Из-за вышеуказанных недочётов я не могу её рекомендовать. А если и запустили её, то лучше прогоните ещё одну, но другую.

GAZ Diagn
2a2.ru/
Также неплохая программа для диагностики авто с ЭБУ Микас 5.х и 7.х.
Внешне кажется некрасивой, но выводит все что можно, также крайне удобна при работе с графиками.

GAZ Diagn основное окно

Работа с графиками

Вы можете скачать архив с этими программами, просто разархивируйте в удобное для вас место (объем 1.88 Мб) — yadi.sk/d/QuFbBXp6gtF2L

Глава 5. Работа с ПО.

Выбираем и запускаем ОДНУ программу (работа в несколькими одновременно невозможна. Также перед открытием другой программы, ОБЯЗАТЕЛЬНО, закрываем предыдущую и немного ждем, чтобы порт освободился. Потом запускаем необходимую, если программа не видит порта, то просто отключаем от ПК адаптер и подключаем его вновь, через 5 секунд, если и это не помогло, то ищем зависший процесс и «прибиваем его», или просто перезагружаем ПК.
При диагностике на приборной доске может помаргивать лампа диагностики, это нормально.
В общем программы мы выбрали, теперь речь пойдет о диагностике самой машины и её датчиков. Диагностика на примере моей ГАЗ 31105 с ЗМЗ 406.20D.
Вот её данные:

Данные ЭБУ и комплектация датчиками

Проверять и сбрасывать ошибки — это не диагностика, нам нужно видеть, какие показания идут с датчиков и укладываются ли они в нужные пределы, итак, вот найденные в книгах параметры для ЗМЗ 406.2 и ЭБУ МИКАС 7.1.

Эталонные параметры работы на холостом ходу:

Температура охлаждающей жидкости (TWAТ) — 85 — 95 градусов цельсия (хотя тут я не согласен, по данным самого ЗМЗ норма 80-105, я бы сказал 80-100).
Признак холостого хода (RXX) — есть
Частота вращения коленчатого вала (FREQX) — 850±50 об/мин
Напряжение (NUACC) — 13 — 14,5 вольт
Угол опережения зажигания — 8 градусов (может быть разным при более высоких оборотах, а также на других прошивках, или температуре ОЖ. Параметр на горячую машину, а именно при температуре 80-95)
Массовый расход воздуха (JAIR) — 13…17 кг/ч
Количество шагов РДВ (FSM) — 40… 110 шагов (или 16…43 %)
Длительность впрыска (INJ) — 3,7…4,9 мс
Положение дросселя — 0%
Рассогласование частоты вращения КВ — 0±2

Это все что мне удалось найти, но и этого более чем достаточно.
Итак, а вот уже мои параметры работы двигателя:

Как видно, показания все в норме, можем отдыхать и пить пиво. 🙂
Если желаете больше параметров, то можете снять их с помощью GAZ Diagn.

Глава 6. Регулировка параметров. А оно нам надо?

Итак, вроде со всем нам ясно, но я почему-то умолчал о регулировке параметров работы ЭБУ. Смеси, УОЗ, СО и т.д. Почему? Все просто. Если двигатель в хорошем состоянии, то и работает он нормально. В ЭБУ и без наших ручек заложена регулировка параметров работы и корректировка для обеспечения нормальной работы двигателя. Единственный параметр, который можно регулировать — УОЗ, а точнее ПУОЗ, но только тем, у кого двигатель работает на газе. Тем, у кого бензин, это не нужно.
Вновь слышу возмущения. Как? Почему? Бред! И т.д.
Повторюсь, двигатель, в котором работают все датчики, где компрессия, давление топлива и масла нормальное и т.д. и т.п. и не нуждается в корректировке. А если двигатель трясет, он не тянет, или же глохнет и не держит оборотов, то в первую очередь нужно его ремонтировать. Не нужно пинать всё на ЭБУ и кривизну прошивки.
Также и с динамикой. Не раз читал отзывы, что, ставя прошивку Х машина летит и т.д. Все это субъективные ощущения. У меня есть второй ЭБУ и я его не раз прошивал и смотрел, так что же будет. Результат, в самом лучшем случае — ничего. Там, где больше динамики, просто льется больше бензина, и машина жрет больше. В итоге я езжу на своем ЭБУ с прошивкой с завода. После тех самых «Спорт», супермегаделающаявсехсостарта и т.п. прошивок, езда на родной, заводской — одно удовольствие.
Не забывайте, что комплектация датчиками, а также форсунками (бош или сименс) в определенные года отличалась, соответственно и ПО писалось именно под машину и то, что у неё внутри, потому и лучше родной прошивки мало какая подойдет.
Когда авто выходит с конвейера, то в ПО добавляют калибровки. Это когда из партии берут датчики. Дают им идеальную среду и проверяют показания, вводя поправки (коэффициенты). В одном случае они плюсовые, в другом минусовые. К примеру, взяли ДТОЖ и ДМРВ, ДТОЖ нагрели на 90 градусов (в лаборатории, на стенде), а на ДМРВ дали (к примеру) точные 50 кг/ч воздуха и также снимают его показания. К примеру, ДТОЖ соврал и указал температуру 93, а ДМРВ занизил расход и указал не 50, а 45. Вот тогда и записывают в ЭБУ калибровки (поправки), чтобы Ваши датчики точно выдавали параметры работы. Потому и рекомендуют брать именно то, что стояло на машине. Потому и другая прошивка будет со своими калибровками, которые могут в корне расходится с Вашими.

Глава 7. Заключительная

Итак,. для чего же нам все-таки все это нужно? С диагностикой мы видим все параметры работы двигателя, анализируя которые можем понять, что и где «болит» и отремонтировать машину, приведя работу двигателя в должное состояние. Мы можем проверить по ДПДЗ (Датчик Положения Дроссельной Заслонки) как открывается сама заслонка и как она работает (лучше на заглушенном), просто нажимая педаль и смотря на экран. Проверить отрабатывает ли РХХ свои шаги и все ли он отрабатывает. Имеется ли где-то подсос воздуха? Поочередно выключая зажигание или форсунки, найти в каком цилиндре они не работают и т.д.
Любая программная корректировка не заменит механического вмешательства в двигатель. Потому и просто учитесь понимать все параметры и записывать их, дабы в будущем, когда что-то не то, по старым записям увидеть, что где и как изменилось быстро и легко выявив виновника у которого показания «ушли».

Вот и решился в новом году на расширение своего оборудования для диагностики. Теперь я разжился USB осциллографом DISCO 2.

DISCO 2 собственной персоны

Осциллограф двухканальный, в комплекте было:
— щупы разборные с кучей элементов
— линейка ёмкостная
— линейка индуктивная

Для чего он нужен?
Для полной диагностики самих датчиков и систем зажигания. Ведь не всегда ЭБУ бьет тревогу и пишет ошибку, что датчик не работает должным образом.
Личный пример — Катушки зажигания
По ссылке запись в БЖ о том, как у меня накрылась катушка зажигания и в результате машина троила и не ехала. Ошибок в ЭБУ не было и диагностика ничего не показывала.
А ведь решить эту проблему теперь можно за пару секунд, просто поднеся осциллограф к катушке, или ВВ проводам.
Кстати для более точной диагностики и получения осциллограмм с ВВ были заказаны два емкостных датчика:

Конечно парад цилиндров я не получу, как это получилось бы с помощью Spark Master и комплекта емкостных датчиков на 4 или 6 горшков, но цена этого комплекта еще 5 000 рублей. Да и со временем докупить его будет несложно, начинать нужно с простого, а информацию о 2 горшках я получить смогу.

Я уверен, что большинство так и не понимает до конца для чего используется все это электронное изобилие
Тогда вот Вам пример:

По данным ДПКВ и ДПРВ видим расположение/смещение фаз ГРМ двигателя ЗМЗ 405.2

Все равно непонятно? Вот Вам пример видео:

Мой адаптер ничем не отличается от показанного в видео, мой даже немного круче (двухканальный, можно не мудрить приспособлений для одновременной проверки ДПКВ и ДПРВ), важен лишь сам процесс и его описание, которое не меняется. Осциллографов множество, но датчики и работа с ними всегда одна и та же.

В конечном итоге, имея адаптер для диагностики, а также этот осциллограф я смогу легко проверить работу датчиков и системы зажигания. Ведь, повторюсь, сам ЭБУ не выдаст Вам ошибку, даже когда ДПКВ выдает неверный сигнал, а в катушке имеется межвитковое замыкание.

По мере работы с машиной/машинами, я постараюсь выложить осциллограммы двигателей ЗМЗ/УМЗ, где будут как примеры рабочих элементов, так и не рабочих.

О ELM 327

ELM 327 — наиболее распространённый внешний вид коробочки, но такой разный внутри…

ELM327 — микросхема, преобразующая ряд протоколов, используемых в диагностических шинах автомобилей, в протокол RS-232, разработанный компанией Elmelectronics. В настоящий момент последняя версия микрокода — v2.1.

Микросхема elm 327 представляет собой pic-контроллер с прошивкой, разработанной канадской компанией Elm electronics. Именно такую микросхему называют «оригинальной», т.к. подавляющее большинство автосканеров построены на основе китайских версий elm 327. В большинстве случаев отличий от оригинала нет, но их цены существенно ниже.

Т.е. это не что иное, как просто «чип», который преобразует различные протоколы данных, передаваемых с ЭБУ автомобилей в простейший RS-232 (типа COM-порт). Говоря своими словами. Адаптеры, которые продаются везде, где только можно, это коробочка с разъёмом OBD2, текстолитовой платой, на которой припаян китайский аналог ELM327, ну а далее контроллер, который преобразует RS-232 в требуемый «протокол», в зависимости от версии адаптера. Т.е. это может быть Bluetooth, Wi-Fi или USB.

ELM 327 — вид изнутри (белые провода слева отброшены от контактов на плате под микросхемой ELM327)

Какого вида существуют ELM 327? Какой лучше?

На вид они разные (цвета и формы). Тут стоит разделить их на 2 типа:
— проводные
— беспроводные

Проводные — это обычная коробочка, в которой имеется USB разъём. Он подключается к ПК и с помощью драйверов «прикидывается» ни чем иным, как COM портом (тем самым RS-232).
Коробочки разного цвета и формы. Начиная от простых пластиковых, заканчивая металлическими с кучей лампочек.

Беспроводные — та же коробочка, но без проводов. Форма может быть любая, от мала до велика. Разница лишь в том, что данные идут по Bluetooth или Wi-Fi.
Тут вариаций немного больше, чем у проводных. Форма может быть разная, чаще различия в длине.

Также существуют версии ELM 327 — 1.3, 1.4, 1.5, 2.1 и т.д.
Тут стоит понимать, что китайцам нужно продавать свои игрушки и 1.5 — это не что иное, как их модификация 1.4b, которая в свою очередь отличается от 1.4 мелкими доработками и возможностью отключения питания (когда авто не заведено), при наличии адаптера в разъёме (когда он воткнут постоянно). По факту, адаптеры кушают ток всегда, пусть и небольшой. Исключение составляют адаптер с кнопкой. Версия 2.1 — доработка с увеличенной скоростью обмена данными.
Тут я сильно вдаваться не буду, ибо по факту, отличий Вы не заметите.

Какой лучше взять, проводной или беспроводной?

Скажем так, если Вас интересует редкое подключение данного девайса к авто с помощью ПК, Ваш выбор — проводной. С ним меньше всего мороки и его установка, и работа наиболее проста. Для работы с ПК я бы не советовал беспроводные варианты.

Беспроводной хорош, когда нет ноутбука и для чтения ошибок будет использоваться смартфон. Или же когда хочется очередную игрушку, которая бы показывала «кучу» параметров на экране телефона.
Тут я немного огорчу.
Чтение и стирание ошибок — не ремонт.
Да, программ масса, коннект не сложен. Работа проста. Но параметров получите — минимум.
Скорость обновления данных будет также не столь высока.
Данные о скорости и оборотах будут обновляться медленнее Вашей приборки. А расчёт нагрузки — мифическое значение, которое берётся непонятно откуда. Немного забегая вперёд скажу, фирменное диагностическое оборудование может снимать показания до нескольких десятков раз в секунду СО ВСЕХ имеющихся датчиков.
В конечном итоге, по своему опыту и опыту остальных, с уверенностью скажу, рано или поздно надоест и девайс будет выполнять роль заглушки разъёма или будет жить в бардачке.
При подключении такого адаптера к ноутбуку с Bluetooth, потребуется больше манипуляций, а из-за частенько кривых драйверов, иногда и попотеть, чтобы подружить ноутбук и адаптер.

А моя машина будет читаться с помощью ELM 327?

Конечно я мог бы в очередной раз развести демагогию и указать протоколы, начать их обсуждение и т.п., но пойду иначе. Кто хочет знать какой протокол в Вашем ЭБУ и какие поддерживаются ELM 327, милости прошу в интернет.
Тут я поступлю проще, дав краткий список, от которого можно оттолкнуться. Сделаю упор на детища ГАЗ (я же пишу это в БЖ Волги).

Итак, вот список поддерживаемых авто Российского производства:

— Chevrolet Niva с 2007
— Ваз 2105 с 2009
— Lada 2107 с 2008
— Ваз 2110 с 2005
— Ваз 2114 с 2012
— Ваз 111740
— Ваз Калина с 2011
— Газ-31105 с ДВС Chraysler 2,4
— Газ-2217 Соболь с 2008
— Lada GRANTA с 2012
— Lada Priora 217130 с 2011
— Lada Largus с 2013
— Tagaz Tager с 2008

ЭБУ Bosch 7.9.7 — диагностируются ELM 327.
ЭБУ Январь 7.4 (также некоторые другие версии Января) — диагностируются ELM 327.

Суда я бы также приписал:
— Reno (Logan, Duster, Sandero и т.д.)
— Daewoo (с OBD2)

Также поддерживается ряд Китайских авто (почти все современные с 2004 года выпуска).

ЭБУ МИКАС 5.4 — НЕ ПОДДЕРЖИВАЕТСЯ ELM 327!
ЭБУ МИКАС 7.1 — НЕ ПОДДЕРЖИВАЕТСЯ ELM 327!

Т.е. ГАЗы с двигателями ЗМЗ 406 (в большей своей части) — не читаются

Владельцы современных ГАЗелей могут быть спокойны, они поддерживаются.
Также ELM 327 работает и с МИКАС 11 (УМЗ 4216).

Остальные авто, это более ли менее свежие ВАЗы с разъёмом OBD2 и ЭБУ указанным выше.
Естественно все свежие авто с шиной CAN также попадают в список поддерживаемых.

Иномарки:
Все свежие авто примерно с 2000-2004 года выпуска и свежее. В том числе и дизеля.
Правда авто типа VW Passat B3, B4 или AUDI 80 и 100, а также аналогичные авто — не поддерживаются. Для них вновь нужно использовать K-Line адаптер.

Какими программами я могу диагностировать свою машину? Какое ПО лучше?

Программ для ELM 327 масса. Тут можете сами пробежаться и погуглить, на сайтах, где торгуют этими адаптерами эти программы зачастую лежат открыто. В общем найти их не проблема.
Я остановлюсь на моей любимой — ScanMaster ELM.

Окно программы ScanMaster ELM, раздел чтения ошибок.

Тут стоит дать замечание. Почти все программы под ELM 327 имеют одинаковый функционал и выводят почти одну и ту же информацию.
В то же время, ScanMaster ELM более универсальна и приглянулась мне лучше.
Правда я её использую для работы уж с совсем экзотическими авто (модули которых у меня отсутствуют). Для наших авто я её не использую.
Ошибки лучше расшифровывать на сайтах, касаемо именно Вашего автомобиля. Хоть номера и стандартны, но сама интерпретация у каждого производителя своя. Потому лучше делать упор на конкретное авто.
При подключении данная программа может сама найти адаптер, а можно и ткнуть её в нужный порт. При подключении в главном окне указывает напряжение АКБ, протокол и скорость обмена данными. Эта информация полезна при подключении других адаптеров или другого ПО, где автоопределение по какой-то причине не работает.

Вместо заключения…

Что же мы имеем в конечном итоге? В конечном итоге мы имеем своеобразный разводной ключ. В некоторых ситуациях им работать можно, но разве он лучше хорошего набора ключей?

ELM 327 поможет Вам прочесть ошибки и понять из-за чего загорелась лампа ошибки.
Также при его цене, позволит сэкономить средства. Ведь многие «диагносты» берут деньги за простое чтение и стирание ошибок. В таком случае ELM 327 легко окупает себя после первой такой «диагностики».
Он поможет прочесть реальный пробег (ведь ЭБУ редко корректируют ввиду дороговизны и сложности), а также глянуть, срабатывали ли подушки безопасности.

С дорогими адаптерами он не может конкурировать в принципе.
Это просто китайская микросхема. В то время как специализированное оборудование — это целый комплекс с развёрнутым ПО. Там и параметров гораздо больше и возможностей. Можно не только смотреть ЭБУ, АКПП, АБС и прочие мелочи. Но и управлять почти всеми элементами, с возможностью редактирования массы параметров. К примеру активации Corner на авто с минимальной комплектацией, времени включения/выключения света, редактирования ключей и т.д. и т.п.
Вплоть до такой мелочи (которую многие упускают), как поправка показаний спидометра при смене одних колёс на другие (изменении их размеров).
Да и ПО постоянно обновляется, оно и удобнее и нагляднее.

ELM 327 — это нишевый продукт для поверхностной работы с автомобилями, этакий швейцарский нож. От него не следует ждать чего-то большого и требовать за его стоимость функционала хорошего оборудования.

Сверка параметров спустя 3 года.

Уже давно не подключался к мозгам своей машины. Всё к чужим. Тут и случай подвернулся, время было, всё оборудование в багажнике. В итоге понеслась.
Через некоторое время я решил, что запись будет полезна. Потому как именно записи о диагностике наиболее интересны и их читают чаще. Значит информация может быть полезной.
Тем более что очень часто спрашивают о некоторых моментах и параметрах работы мотора. Потому я постараюсь ответить на эти вопросы в этой записи.

Лирическое отступление…
Диагностику провёл специально, повторно, используя простое, доступное каждому ПО и простой K-Line адаптер. Правда у меня был другой адаптер и я просто провёл эмуляцию простого адаптера. Не вижу смысла описывать работу адаптера и ПО за несколько тысяч рублей. Думаю, тот, кто приобрел такое оборудование, сам и без меня знает как им пользоваться. А для простых целей диагностики своего авто, нет смысла приобретать дорогое оборудование. Ведь больше параметров по отношению к тем же МИКАСам, он не покажет. И адаптер стоимостью 500 рублей не будет «ущербным». Но если вас заинтересует, то могу показать работу комплексов Мотор-Мастер и ScanDoc.

Машина стояла 2 недели со сброшенной массой. Было решено завести и снять показания работы.

Производим запуск мотора и снимаем пару показаний:

Холодный запуск (набор 2)

Ничего примечательного. Всё как обычно. Обращу лишь своё внимание на факт — при прогреве многие параметры могут сильно отличаться, потому не стоит первые 2 скриншота использовать как основу и ориентироваться на эти показания. К примеру, у вас может быть густое масло в коробке, потому нагрузка будет чуть выше. Другое масло в самом двигателе. Немного подзабит воздушный фильтр и т.д. и т.п. Тем самым расход воздуха, положение РДВ, а также расход топлива, могут быть другими.

Далее я дождался прогрева двигателя. Т.е. температуры 80 градусов цельсия.

Группа 1 (прогретый мотор)

Группа 2 (прогретый мотор)

Группа 3 (прогретый мотор)

Что мы видим, если сравним показания с теми, которые были 3 года назад.
Кратко — изменений нет.
Подробно:
— Повысилось напряжение (результат того, что кинул более толстые провода)
Поэтому я и не стал выкладывать набор с АЦП по напряжению датчиков (дроссельная заслонка, датчики температуры и т.д.). Там показания имеют стабильный плюс не более нескольких сотых. Но это нормально, потому как у нас прибавка по напряжению — 1 вольт.
— Немного другой состав смеси
Учитывая что это первый запуск и ЭБУ толком не проинициализирован, то эти 0,003 толком ничего не значат.
— Массовый расход воздуха увеличился на 0,3
Вновь — копейки, которые можно легко списать на то, что сейчас стоит чистый фильтр, который и 200 км не прошёл.
— Увеличилась длительность впрыск на 0,1 мс
Не критично. Потому как двигатель толком не поработал.

В общем никаких проблем и изменений за эти 3 года я не увидел. Да и подключался я от нечего делать. Что-то серьёзное мне скажет БК.

Теперь постараюсь ответить на основные вопросы, которые мне задают.

Какой расход топлива на ХХ норма?
Всё зависит от кучи параметров. Но я считают, что это в пределах 1.0 — 1,5. Разброс легко можно списывать на разное масло в КПП, нагрузку на генератор, напряжение бортсети, качество топлива, и т.д.
К примеру: У меня расход на ХХ 1.3. Если я включу всё электрическое богатство, то получу 1,4-1,5.
Если же достаточно долго проехать по трассе и заправить хорошее топливо (я лью 95). А из оборудования будет включено по минимуму, то я увижу 1.1.
Но в 90% случаев — я вижу 1.3.
Не стоит пытаться понизить или повысить это значение. Вновь для примера.
Skoda Yeti (новая). Мотор 1.2. На ХХ расход 0,5. Если включить фары и чтто-то ещё — 0,7-0,8. Если добавить кондиционер, фары и скорость вентилятора на максимум — то расход станет 1,5-1,6.

Какие параметры нужно поправить для лучшей работы мотора?
Если все датчики работают корректно, метки также в норме. Давление топлива и масла в норме. Фильтра чистые — то и работать всё будет хорошо. ЭБУ и так при работе корректирует часть показаний и подстраивается на оптимальную работу. Проблему нужно искать в самих узлах, только в последнюю очередь в ЭБУ.
Следовательно крутить какие-либо параметры я не рекомендую.

Какую прошивку лучше залить?
Ту, которая стоит с завода. Потому что у ней залиты калибровки именно по тем датчикам, которые стоят в машине. Если же Вам сменили ЭБУ, то лучше записать ПО, которое было предоставлено заводом.
При записи калибровок, завод отбирает партию датчиков и вносит поправки в ПО (калибровки). К примеру, на ДМРВ дают расход воздуха 20 кг/ч, а он указывает 19,5. Следовательно в ПО внесут поправку +0,5. В то же время, в следующем году на заводе была партия ДМРВ, которая завышала показания). Тем самым там поправка была минус.
А вот какие датчики у Вас, никто не знает и есть шанс, что все показания с новой прошивкой уйдут чёрт знает куда.
Ещё раз повторю. Был у меня второй ЭБУ. Поездил я на разных прошивках. Родной ЭБУ с родным ПО оказался более оптимальным, как в плане экономии, так и в плане динамики.

Стало интересно, как поживают иридиевые свечи и катушки зажигания.

Был расчехлён осциллограф с простой линейкой, и я быстро пробежал по вторичке, дабы глянуть что творится внутри. Ведь по этим графикам чаще можно дать более исчерпывающие ответы и понять, что происходит в моторе. Напомню, что когда у одной из моих катушек было межвитковое, мотор троил и расход на ХХ был 2 литра — ЭБУ указывал 0 ошибок.
В то же время, линейка сразу показала виновника.

Что мы видим на ХХ:

Попробуем чуть газануть:

Вторичка, около 1600 об/мин

Жаль, что не смог найти показаний с простыми свечами (напомню, у меня иридиевые). Да прошли они менее 1500 км (смешной пробег). Но изменений в работе я не вижу. В то же время, с простыми свечами, уже через 1000 км был виден регресс.
Так что, помимо стабильной работы мотора, эти свечи подтвердил, что они стоят своих денег и при более тщательном осмотре.

Также дам совет: сохраняйте скриншоты, распечатки, записи и прочее. Ведь подключив адаптер через какой-то промежуток времени, Вы с лёгкостью увидите, что изменилось. Вам будет гораздо легче найти и устранить причину неполадок.

Подбираем авточехлы для своего железного спутника

Одним из самых неизносостойких атрибутов в салоне автомобиля являются чехлы. Они пачкаются даже если владелец

Источник Источник http://gaz31.com/diagnostics/lessons406-7.php
http://avtobrands.ru/kompyuternaya-diagnostika-dvigatelej-avtomobilej-gaz-3110-i-gaz-31105/
Источник Источник Источник http://www.spike.su/index.php/%D0%94%D0%B8%D0%B0%D0%B3%D0%BD%D0%BE%D1%81%D1%82%D0%B8%D0%BA%D0%B0-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8-%D0%93%D0%90%D0%97-31-105.html
