История двигателей ВАЗ 1111/11113

Перед разрабатывавшими автомобиль «Ока» инженерами стояла достаточно непростая задача – сделать компактное и доступное транспортное средство, выполненное из распространенных комплектующих и обладающее хорошей ремонтопригодностью. Аналогичные требования выдвигались и к двигателю – он должен был стать простым, надежным и легко чинящимся в случае поломки вне специализированных СТО с квалифицированным персоналом.

Снятие и установка двигателя - ваз oka (1111)

В первых вариантах «Оки» разработчики применяли двухцилиндровый силовой агрегат от Daihatsu Quore на 30 лошадиных сил. С этим двигателем изготовили несколько прототипов. Но, хотя двигатель обладал отлаженной и надежной конструкцией, от его копирования отказались, поскольку иностранный силовой агрегат требовал высокого качества деталей мотора и культуры сборки. Кроме того, копирование требовало сборки двигателей «с нуля» и освоения соответствующего техпроцесса, а это сделало бы машину неприемлемо дорогой и серьезно сдвинуло время выпуска серийных образцов.

Тогда инженеры обратились к существующим в отечественном автопроме решениям моторов.

Мотор «восьмерки» был уже полностью отработан, поэтому для оснащения нового компактного молодежного авто было принято решение создать двухцилиндровый двигатель на базе «восьмерочного», который на тот момент был основным в производстве ВАЗа. Путем ряда технических манипуляций получился мотор 1111, которым и стали оснащать «Оку».

Снятие навесного оборудования

Также для удобства выполнения работ автомобиль лучше загнать на смотровую яму. Сразу же после этого снимается «минусовая» клемма с АКБ.

Перед началом работ нужно слить с двигателя масло и жидкость с системы охлаждения.

Чтобы удобнее было производить снятие и отсоединение навесных элементов двигателя, разу же с авто нужно демонтировать капот. Это обеспечит лучший доступ к верхним навесным элементам.

Затем отсоединяются все патрубки и проводка с двигателя – патрубки системы охлаждения, идущие к двигателю от радиатора, патрубки, идущие на печку.

Что касается проводки, то потребуется отсоединение всех соединений, идущих к датчикам:

  • давления масла,
  • температуры ОЖ,
  • электромагнитного клапана карбюратора,
  • датчика момента искрообразования,

также понадобиться отсоединение проводов со свечей, стартера, генератора. В дальнейшем придется генератор и вовсе демонтировать.

Указанный выше перечень работ, далее показан на фото:

1. Снятие патрубка2. Снятие патрубка системы отопителя3. Отключение датчика давления масла
4. Снятие датчика ОЖ5. Снятие электромагнитного клапана6. Датчик момента искрообразования
7. Отключение генератора8. Отключение проводов высокого напряжения9. Снятие троса привода спидометра

Также понадобится отсоединить:

  • топливный патрубок с бензонасоса,
  • шланг вакуумного усилителя тормозов,
  • корпус воздушного фильтра с карбюратора,
  • от самого карбюратора – тросики привода дроссельной и воздушной заслонок.

Далее нужно открутить выпускной коллектор и снять его со шпилек.

Вообще снятие двигателя «Ока» должно сопровождаться предварительным демонтажем КПП и привода, но можно этого и не делать.

Поскольку двигатель все равно будет разбираться, при способе извлечения мотора без КПП, потребуется снятие головки блока цилиндра до изъятия мотора из авто.

Указанный выше перечень работ, далее показан на фото:

10. Снятие патрубка карбюратора11. Снятие шланга вакуума тормозов и подогрева коллектора12. Снятие корпуса воздушного фильтра
13. Снятие привода воздушной заслонки14. Снятие привода дросселя15. Снятие массового провода

Мотор ВАЗ 11113

Этот двигатель появился позднее как доработка того же мотора от «восьмерки», когда последний довели до объема в 1.5 литра (ВАЗ-21083). Двигатель снова был «располовинен», и в итоге получился агрегат на 750 кубов. Внешний вид моторов 1111 и 11113 одинаков, изменения коснулись только внутренней части. Автомобиль с этим мотором получил название LADA OKA.

Так, был увеличен до 81 мм. диаметр поршня мотора (с 76). Инженеры установили дополнительную охлаждающую систему для камеры сгорания и сделали толще межцилиндровые перегородки.

Дополнительное охлаждение оказалось необходимым из-за повышенного тепловыделения нового двигателя: без него поршни часто клинили, задирались стенки цилиндров, возникали другие неисправности, типичные для перегрева мотора.

Обновленный мотор сделался мощнее на 3-5 лошадиных сил, хотя и остался по-прежнему карбюраторным. В остальном двигатель ВАЗ 11113 технические характеристики получил почти не отличающиеся от «младшего брата», в частности, экостандарт остался Евро-0, прежним осталось и устройство системы топливоподачи (карбюратор). Основные параметры:

  • рабочий объем – 749 кубов;
  • развиваемая мотором мощность: 33 силы;
  • штатный крутящий момент: 50 Нм на 3200 оборотах;
  • горючее: 92 бензин:
  • расход топлива: до 6.2 л. на «сотню».

Так выглядит заводской инжектор-кит для 11113-го мотора:

Снятие и установка двигателя - ваз oka (1111)

Существуют и «самодельные» проекты установки инжектора с последующими доработками мотора – компрессором, перепрошивкой ЭБУ инжектора, и т.д. Кроме того, на заводе СеАЗ до прекращения производства «Оки» выпускалась модель с двигателем 11116 – лицензированным трехцилиндровым инжекторным мотором китайского происхождения TJ 376 QE. Этот мотор развивает до 53 сил и соответствует нормам Евро-2.

Техническое обслуживание

Заявленный ресурс двигателей «Оки» в условиях своевременного и правильного обслуживания – 120 тыс. км. То есть эти агрегаты, несмотря на ряд врожденных проблем, можно назвать относительно надежными в своей категории.

Регламентный срок прохождения ТО – каждые 15 тыс. километров пробега. В рамках обслуживания меняют масло (желательно использовать синтетическую смазку, если в двигатель заливали полусинтетику, интервал снижается до 10 тысяч км.). Поэтому выбирая, какое масло залить в двигатель «Ока» и когда, следует уточнить, какая жидкость уже находится в картере. При замене промывается масляная система и меняется масляный фильтр. Степень вязкости масла – 0W 40. 5W 40, 10W 40, в зависимости от сезона.

Регулировку клапанных зазоров полагается делать каждые 30 тысяч, но фактически ее проводят по необходимости и реальному состоянию двигателя. Также на этом пробеге следует прочищать карбюратор и регулировать холостой ход.

Через 60 тысяч пробега следует менять жидкость в охлаждающем контуре. Если не произвести этого вовремя, субстанция деградирует и потеряет антикоррозийные и смазочные свойства, уменьшая ресурс системы в целом. При данном пробеге строго обязательна и замена изношенного ремня ГРМ: если он оборвется, клапана загнет, что приведет к необходимости менять двигатель или делать дорогой ремонт.

Затем нужно переместиться под авто

Снятие элементов подвески двигателя

Вначале нужно будет открутить все болты крепления картера сцепления от силовой установки.

16. Снятие картера сцепления

Затем следует приступать к элементам подвески двигателя.

Для этого придется выкрутить болты крепления опор мотора. Вначале скручивается гайка с болта на передней опоре. Поскольку на эту опору силовая установка продолжает опираться, то для того, чтобы была возможность вытянуть болт, при помощи монтировки двигатель следует несколько вывесить и извлечь болт. Далее, удерживая монтировкой агрегат, в зазор между ним и подрамником вставить деревянный брусок. После этого появиться возможность открутить болты крепления кронштейна двигателя.

17. Снятие передней опоры двигателя18. Приподнимая двигатель монтировкой вынимаем болт19. Что бы разгрузить кронштейн, подкладываем брусок
20. Головкой на «17» откручиваем 3 болта крепления кронштейна21. Болты крепления кронштейна в снятом состоянии22. Вынимаем кронштейн с опорой

Точно также разбалтывается задняя правая опора, с последующей установкой ее на деревянный брусок и снятием кронштейна.

23. Ключом на 17 отворачиваем и вынимаем болт24. Отворачиваем 2 болта крепления кронштейна задней опоры25. Снимаем заднюю опору

26. Снять болт заднего крепления картера сцепления возможно только после демонтажа задней опоры. На фото показано на снятом двигателе

кронштейна левой опоры к КПП

Далее в передней части двигателя устанавливается на место рым, который был снят при демонтаже генератора. Задний рым, прикрепляется к крайней левой шпильке крепления головки блока цилиндров.

За эти рымы зацепляется подъемный механизм. Чтобы извлечь мотор, его нужно до упора сдвинуть влево, чтобы первичный вал КПП вышел из маховика. Вполне возможно, что для этого придется немного кантовать двигатель, и при этом сдвигая его влево.

После того, как вал выйдет из маховика и дисков сцепления, силовой агрегат подъемным механизмом аккуратно поднимается вверх. Это лучше делать вдвоем – один будет поднимать мотор, а второй направлять его, чтобы он нигде не цеплялся.

Мотор ВАЗ 1111 – особенности и устройство

650-кубовый мотор 1111 представляет собой «половину» двигателя 2108. Для его создания просто взяли половину двигателя и блока цилиндров, поскольку разработать оснастку под такое решение было проще и дешевле, чем под новый агрегат. Таким образом, 1111-й – двухцилиндровый бензиновый карбюраторный двигатель рядной компоновки, с 2 клапанами на каждый цилиндр и верхней конфигурацией распределительного вала мотора.

1111 в смонтированном виде:

Снятие и установка двигателя - ваз oka (1111)

Основные характеристики двигателя «Ока»:

  • мощность – 30 сил;
  • объем – 649 куб. см.;
  • крутящий момент – максимум 44 Нм на 3400 оборотах;
  • рекомендуемое топливо – бензин с октановым числом 92;
  • цилиндров: 2;
  • тип питания – карбюраторное;
  • клапанов – 4;
  • расход горючего – около 4.7 литра на 100 км;
  • охлаждение двигателя – жидкостное;
  • экологический стандарт мотора: Евро-0.

Вес и габариты двигателя «Ока»:

  • вес – 66.5 кг без КПП и сцепления;
  • габаритные размеры – 550*640*670 мм.

Весь рабочий процесс происходит за два оборота коленвала, благодаря чему мотор испытывает серьезные вибрационные нагрузки. Чтобы их компенсировать, предусмотрены два уравновешивающих вала, снижающих вибрацию мотора.

Подачей топливной смеси управляет карбюратор. Смазочная система, как и в 2108, создана с установкой шестеренчатого насоса. Моторное масло забирается из картера, поступая к парам трения распред- и коленвала. Цилиндры орошаются образующимся в ходе работы коленвала масляным туманом, а газораспределительный механизм мотора и клапанные штоки смазываются самотеком.

Основные неисправности

На первых порах существования 1111/11113 владельцы «Оки» часто жаловались на повышенную назойливую вибрацию с шумом из моторного отсека. Особенно сильным был шум во время прогрева мотора, виноваты в нем упомянутые выше балансирные валы. Это явление беспокоит автовладельцев, но неисправностью не считается.
Шуметь двигатель может и по причине слишком больших зазоров клапанов. Проблема устраняется регулировкой таковых. Вибрация же – конструктивная особенность, поскольку в моторе всего два поршня.
Достаточно распространенная проблема моторов – прогар прокладки ГБЦ. Основные его причины:

  • заводские производственные огрехи, когда прокладку изготовили с неточностями;
  • неправильная затяжка ГБЦ, при которой прокладка обжата не до конца.

Если проводится ремонт мотора, уплотнение заменяют, повторно использовать его нельзя.

Двигатель «Ока» 11113 может плохо запускаться «на горячую», после кратковременной остановки. Причина этого – компоновка отсека двигателя и проблемы диафрагмы бензонасоса. В горячем двигателе ВАЗ 11113 образуются топливные пары, в том числе и в полостях топливного насоса, а этот узел не предназначается для прокачки газов и может «барахлить» при пуске мотора до остывания. Диафрагму можно поменять.

Другие возможные проблемы:

Потеря искры мотора.

Катушки зажигания расположены так, что в них способна попадать вода, например, при пересечении автомобилем луж. Вода приводит к отказу модуля повышения напряжения, как результат – двигатель невозможно запустить. Могут быть и общие проблемы с проводкой, связанные с низким качеством сборки и некачественными проводами, свойственные двигателям ВАЗ в целом.

Поломка охлаждающей системы мотора.

Чаще всего выходит из строя помпа, из-за плохой сборки и низкого качества комплектующих. Если отказывает помпа – двигатель перегревается и ломается, поэтому за температурой агрегата нужно следить и своевременно менять помпу, при необходимости. Термостат мотора также не отличается высоким качеством исполнения и может отказывать, с последующей заменой такового.

Сбои электронных датчиков.

В двигателях «Оки» применена электроника отечественной сборки, не лучшая по качеству, и поломки датчиков – не редкость. Кроме того, они не всегда должным образом закреплены на корпусе агрегата из-за низкой культуры производства.

Несмотря на эти проблемы, многие ремонтные операции, за исключением сложных специфических поломок, могут выполняться автовладельцем самостоятельно или в «гаражном» автосервисе. Для ремонта подходят запчасти от моторов 21083, 21093.

Как снять двигатель с оки без коробки

Двигатель в сборе со сцеплением и коробкой передач образует силовой агрегат, закрепленный на подрамнике автомобиля на трех эластичных опорах. Опоры воспринимают как массу силового агрегата, так и нагрузки, возникающие при трогании автомобиля с места, разгоне и торможении. Опоры расположены с учетом центра тяжести силового агрегата, что способствует уменьшению передачи вибраций кузову.

Завод-изготовитель рекомендует снимать силовой агрегат вниз в сборе с подрамником. Силовой агрегат можно снимать и вверх. Для этого снимите капот и воздушный фильтр, отсоедините от двигателя провода и шланги, от коробки передач — тросы приводов сцепления и спидометра (подробнее см. ниже). Закрепите стропы за рымы силового агрегата (на головке блока цилиндров и на картере коробки передач) и, отсоединив его опоры от подрамника, снимите силовой агрегат с помощью подъемного механизма.

В этом разделе описано снятие силового агрегата вниз вместе с подрамником.

Вам потребуются: ключи «на 8», «на 10», «на 13», «на 17», «на 19», пассатижи, отвертка.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Слейте масло из картеров двигателя и коробки передач (если предполагается ее разборка), а также охлаждающую жидкость из системы охлаждения двигателя.

3. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

4. Ослабьте затяжку гаек ступиц и гаек крепления передних колес.

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

5. Отсоедините тягу привода воздушной заслонки карбюратора (см. «Замена и регулировка тяги привода воздушной заслонки») и.

6. тягу привода дроссельной заслонки (см. «Замена и регулировка тяги привода дроссельной заслонки»).

7. Снимите наконечники проводов высокого напряжения со свечей зажигания.

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

8. Отсоедините провода высокого напряжения от выводов катушки зажигания.

9. Ослабьте затяжку хомута шланга подачи топлива на входном штуцере топливного насоса и отсоедините шланг от топливного насоса.

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

10. Отсоедините колодку с проводами системы зажигания от датчика момента искрообразования, отжав пружинную защелку.

11. Снимите защитный колпачок и отсоедините наконечник провода от датчика температуры охлаждающей жидкости.

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

12. Ослабьте затяжку хомутов шлангов и отсоедините шланги системы охлаждения от патрубков отвода охлаждающей жидкости и термостата.

13. Отсоедините трос привода спидометра от привода на коробке передач.

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

14. Отверните гайку крепления и снимите «массовый» провод со шпильки картера коробки передач.

15. Отсоедините провода от тягового реле стартера.

16. Отсоедините от рычага выключения сцепления трос привода и выведите его из кронштейна на картере коробки передач (см. «Замена троса привода сцепления»).

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

17. Снимите защитный колпачок, отверните гайку вывода «30» генератора и отсоедините провода от генератора.

18. Ослабьте затяжку хомутов и снимите шланги с патрубков отопителя.

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

19. Снимите соединительную колодку с выключателя света заднего хода на коробке передач.

20. Отверните гайку стяжного болта хомута соединения приемной трубы и дополнительного глушителя (резонатора).

21. Разожмите большой отверткой хомут и сдвиньте его по трубе в сторону резонатора.

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

22. Разожмите отверткой соединение трубы и резонатора, отсоедините трубу резонатора от приемной трубы глушителя.

23. Отсоедините тягу привода переключения передач и реактивную тягу от коробки передач (подробнее см. «Снятие и установка коробки передач).

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

24. Снимите передние колеса и отсоедините их приводы от поворотных кулаков, выведите хвостовики наружных шарниров из ступиц колес (подробнее см. «Снятие и установка приводов передних колес»).

25. Снимите защитный колпачок и отсоедините наконечник от вывода датчика контрольной лампы давления масла в двигателе (датчик расположен под масляным фильтром).

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

26. Отверните четыре гайки крепления кронштейна рулевого механизма к подрамнику (показаны две, остальные расположены симметрично).

27. Подложите деревянные опорные бруски под подрамник и осторожно опустите автомобиль так, чтобы подрамник лег на бруски. Отверните четыре болта крепления подрамника к кузову и.

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

28. . подняв автомобиль, снимите с него силовой агрегат (двигатель в сборе с коробкой передач) в сборе с подрамником.

29. Если необходимо снять коробку передач, отверните болт и гайку крепления стартера и.

Снятие и установка двигателя - ваз oka (1111)

30. . гайку, расположенную рядом с кронштейном приемной трубы глушителя.

31. Отделите коробку передач от двигателя и снимите ее.

32. Устанавливайте силовой агрегат в порядке, обратном снятию. Залейте масло в картеры двигателя и коробки передач (если масло при их снятии или разборке было слито), залейте охлаждающую жидкость. Проверьте и при необходимости установите момент зажигания, отрегулируйте приводы воздушной и дроссельных заслонок карбюратора (см. подразделы «Замена тяги и регулировка привода воздушной заслонки» и «Замена тяги и регулировка привода дроссельной заслонки»), сцепления (см. «Регулировка привода сцепления») и переключения передач (см. «Регулировка привода переключения передач»).

Видео

Снятие и установка двигателя - ваз oka (1111)

Как быстро снять движок на оке

Опубликовано: 4 месяца назад

Снятие и установка двигателя - ваз oka (1111)

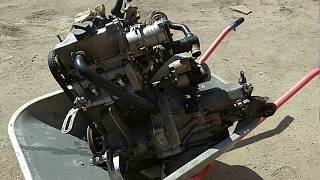

Снять быстро с Оки двигатель

Опубликовано: 5 месяцев назад

Снял двигатель буквально за час.

Снятие и установка двигателя - ваз oka (1111)

Как достать коробку передач из ОКИ не вынимая двигатель.

Опубликовано: 5 месяцев назад

Как достать коробку передач на ОКЕ через верх,не вынимая двигатель.

Снятие и установка двигателя - ваз oka (1111)

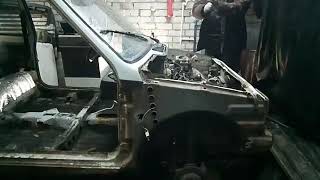

Снятие двигателя с автомобиля Ока с рамой

Опубликовано: 1 год назад

Прежде чем отворачивать болты нужно подложить под раму упоры.

Снятие и установка двигателя - ваз oka (1111)

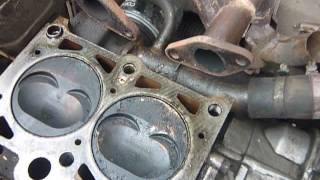

«Ока» ВАЗ 11113-40. Неполная разборка двигателя.

Опубликовано: 1 год назад

Этот ролик обработан в Видеоредакторе YouTube Источник http://www.youtube.com/editor)

Снятие и установка двигателя - ваз oka (1111)

ОКА 0.75 л — капитальный ремонт двигателя

Опубликовано: 2 года назад

Видео Мастерской K-POWER.RU — капитальный ремонт двигателя автомобиля Ока 1998 года выпуска, с пробегом более.

Снятие и установка двигателя - ваз oka (1111)

Окаzия_1.6 #4 ( Как снять подрамник на оке , осмотр кпп и мотора )

Опубликовано: 2 года назад

Снятие и установка двигателя - ваз oka (1111)

Как снять двигатель с оки

Опубликовано: 2 года назад

Снимаем двигатель с оки.

Снятие и установка двигателя - ваз oka (1111)

Устанавливаем двигатель на Оку — ВАЗ 11113

Опубликовано: 3 года назад

Устанавливаем двигатель на Оку — ВАЗ 11113. Подручными средствами (при помощи геологического штатива) устанав.

Снятие и установка двигателя - ваз oka (1111)

Как снять выпускной коллектор и двигатель с оки

Опубликовано: 1 год назад

Снимаю двс с оки на кап ремонт! А дальше будет видно.

Снятие и установка двигателя - ваз oka (1111)

Ока Как Снять Заменить Приемную трубу Штаны глушителя(редакция)

Опубликовано: 1 год назад

Снятие и установка двигателя - ваз oka (1111)

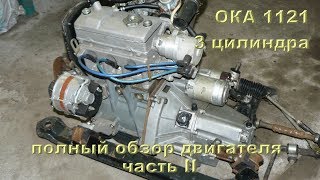

Ока 1121 (3 цилиндра) — полный обзор двигателя-реликвии

Опубликовано: 2 года назад

Мастерская K-POWER.RU представляет второй фильм про редчайший двигатель ВАЗ-1121 (номер на блоке 1121-0000005), родом.

Снятие и установка двигателя - ваз oka (1111)

Ока.Как Снять .Заменить.Приемную трубу . Штаны глушителя .

Опубликовано: 3 года назад

Без навыков штаны глушителя. Приемной трубы Не снять и не поставить.

Как снять двигатель с Оки

Автомобили особо малого класса ВАЗ и СеАЗ «Ока» 1111 и 1113 были единственными моделями отечественного автопрома, оснащавшиеся двухцилиндровыми силовыми установками с водяным охлаждением. Эти моторы были очень компактны и конструктивно сделаны очень неплохо.

Но, как и любой силовой агрегат, двигатели «Оки» после длительной эксплуатации требовали капитального ремонта. Причем часть восстановительных работ, особенно кривошипно-шатунного механизма и цилиндропоршневой группы, значительно легче выполнять на снятом двигателе, поэтому обязательно нужно знать, как снять двигатель с «Оки».

В целом, снятие двигателя с «Оки» операция не сложная, но нужно знать последовательность выполнения действий. Также потребуется наличие соответствующего оснащения.

Оснащение и инструменты

Для выполнения работ потребуется:

  • Набор рожковых ключей и головки с воротками;
  • Отвертки;
  • Монтировка;
  • Деревянные бруски;
  • Таль или любой другой подъемный механизм;

Имея все это, можно приступить к снятию двигателя с «Оки» своими руками.

Следует отметить, что существует два способа демонтажа силовой установки – опустить двигатель вниз или же вынуть его вверх.

Далее рассмотрим последний способ, поэтому и нужен подъемный механизм.

Снятие навесного оборудования

Также для удобства выполнения работ автомобиль лучше загнать на смотровую яму. Сразу же после этого снимается «минусовая» клемма с АКБ.

Перед началом работ нужно слить с двигателя масло и жидкость с системы охлаждения.

Чтобы удобнее было производить снятие и отсоединение навесных элементов двигателя, разу же с авто нужно демонтировать капот. Это обеспечит лучший доступ к верхним навесным элементам.

Затем отсоединяются все патрубки и проводка с двигателя – патрубки системы охлаждения, идущие к двигателю от радиатора, патрубки, идущие на печку.

Что касается проводки, то потребуется отсоединение всех соединений, идущих к датчикам:

  • давления масла,
  • температуры ОЖ,
  • электромагнитного клапана карбюратора,
  • датчика момента искрообразования,

также понадобиться отсоединение проводов со свечей, стартера, генератора. В дальнейшем придется генератор и вовсе демонтировать.

Указанный выше перечень работ, далее показан на фото:

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

Как снять двигатель с оки

Снимаем двигатель с оки.

Окаzия_1.6 &#4 ( Как снять подрамник на оке , осмотр кпп и мотора )

Видео Мастерской K-POWER.RU — капитальный ремонт двигателя автомобиля Ока 1998 года выпуска, с пробегом более.

Также понадобится отсоединить:

  • топливный патрубок с бензонасоса,
  • шланг вакуумного усилителя тормозов,
  • корпус воздушного фильтра с карбюратора,
  • от самого карбюратора – тросики привода дроссельной и воздушной заслонок.

Далее нужно открутить выпускной коллектор и снять его со шпилек.

Вообще снятие двигателя «Ока» должно сопровождаться предварительным демонтажем КПП и привода, но можно этого и не делать.

Поскольку двигатель все равно будет разбираться, при способе извлечения мотора без КПП, потребуется снятие головки блока цилиндра до изъятия мотора из авто.

Указанный выше перечень работ, далее показан на фото:

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

Затем нужно переместиться под авто

Снятие элементов подвески двигателя

Вначале нужно будет открутить все болты крепления картера сцепления от силовой установки.

Снятие и установка двигателя - ваз oka (1111)

16. Снятие картера сцепления

Затем следует приступать к элементам подвески двигателя.

Для этого придется выкрутить болты крепления опор мотора. Вначале скручивается гайка с болта на передней опоре. Поскольку на эту опору силовая установка продолжает опираться, то для того, чтобы была возможность вытянуть болт, при помощи монтировки двигатель следует несколько вывесить и извлечь болт. Далее, удерживая монтировкой агрегат, в зазор между ним и подрамником вставить деревянный брусок. После этого появиться возможность открутить болты крепления кронштейна двигателя.

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

Точно также разбалтывается задняя правая опора, с последующей установкой ее на деревянный брусок и снятием кронштейна.

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

26. Снять болт заднего крепления картера сцепления возможно только после демонтажа задней опоры. На фото показано на снятом двигателе

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

кронштейна левой опоры к КПП

Снятие и установка двигателя - ваз oka (1111)

Далее в передней части двигателя устанавливается на место рым, который был снят при демонтаже генератора. Задний рым, прикрепляется к крайней левой шпильке крепления головки блока цилиндров.

За эти рымы зацепляется подъемный механизм. Чтобы извлечь мотор, его нужно до упора сдвинуть влево, чтобы первичный вал КПП вышел из маховика. Вполне возможно, что для этого придется немного кантовать двигатель, и при этом сдвигая его влево.

После того, как вал выйдет из маховика и дисков сцепления, силовой агрегат подъемным механизмом аккуратно поднимается вверх. Это лучше делать вдвоем – один будет поднимать мотор, а второй направлять его, чтобы он нигде не цеплялся.

Другие методы

Это рассмотрен один из способов, как снять двигатель на «Оке». Он является одним из самых простых, поскольку не требует демонтажа КПП. Но если предполагается и проведение ремонтных работ с ней, тогда лучше производить снятие мотора с предварительным снятием КПП и приводов.

Еще существует метод полного совместного демонтажа элементов передка авто, при котором силовой агрегат пускается вниз вместе с КПП, приводом, колесами, подрамником и подвеской.

Как снять двигатель с автомобиля ока

Автомобили особо малого класса ВАЗ и СеАЗ «Ока» 1111 и 1113 были единственными моделями отечественного автопрома, оснащавшиеся двухцилиндровыми силовыми установками с водяным охлаждением. Эти моторы были очень компактны и конструктивно сделаны очень неплохо.

Но, как и любой силовой агрегат, двигатели «Оки» после длительной эксплуатации требовали капитального ремонта. Причем часть восстановительных работ, особенно кривошипно-шатунного механизма и цилиндропоршневой группы, значительно легче выполнять на снятом двигателе, поэтому обязательно нужно знать, как снять двигатель с «Оки».

В целом, снятие двигателя с «Оки» — операция не сложная, но нужно знать последовательность выполнения действий. Также потребуется наличие соответствующего оснащения.

Оснащение и инструменты

Для выполнения работ потребуется:

  • Набор рожковых ключей и головки с воротками;
  • Отвертки;
  • Монтировка;
  • Деревянные бруски;
  • Таль или любой другой подъемный механизм;

Имея все это, можно приступить к снятию двигателя с «Оки» своими руками.

Следует отметить, что существует два способа демонтажа силовой установки – опустить двигатель вниз или же вынуть его вверх.

Далее рассмотрим последний способ, поэтому и нужен подъемный механизм.

Снятие навесного оборудования

Также для удобства выполнения работ автомобиль лучше загнать на смотровую яму. Сразу же после этого снимается «минусовая» клемма с АКБ.

Перед началом работ нужно слить с двигателя масло и жидкость с системы охлаждения.

Чтобы удобнее было производить снятие и отсоединение навесных элементов двигателя, разу же с авто нужно демонтировать капот. Это обеспечит лучший доступ к верхним навесным элементам.

Затем отсоединяются все патрубки и проводка с двигателя – патрубки системы охлаждения, идущие к двигателю от радиатора, патрубки, идущие на печку.

Что касается проводки, то потребуется отсоединение всех соединений, идущих к датчикам:

  • давления масла,
  • температуры ОЖ,
  • электромагнитного клапана карбюратора,
  • датчика момента искрообразования,

также понадобиться отсоединение проводов со свечей, стартера, генератора. В дальнейшем придется генератор и вовсе демонтировать.

Указанный выше перечень работ, далее показан на фото:

Снятие и установка двигателя - ваз oka (1111)Снятие и установка двигателя - ваз oka (1111)Снятие и установка двигателя - ваз oka (1111)
1. Снятие патрубка2. Снятие патрубка системы отопителя3. Отключение датчика давления масла
Снятие и установка двигателя - ваз oka (1111)Снятие и установка двигателя - ваз oka (1111)Снятие и установка двигателя - ваз oka (1111)
4. Снятие датчика ОЖ5. Снятие электромагнитного клапана6. Датчик момента искрообразования
Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)7. Отключение генератора8. Отключение проводов высокого напряжения9. Снятие троса привода спидометра

Также понадобится отсоединить:

  • топливный патрубок с бензонасоса,
  • шланг вакуумного усилителя тормозов,
  • корпус воздушного фильтра с карбюратора,
  • от самого карбюратора – тросики привода дроссельной и воздушной заслонок.

Далее нужно открутить выпускной коллектор и снять его со шпилек.

Вообще снятие двигателя «Ока» должно сопровождаться предварительным демонтажем КПП и привода, но можно этого и не делать.

Поскольку двигатель все равно будет разбираться, при способе извлечения мотора без КПП, потребуется снятие головки блока цилиндра до изъятия мотора из авто.

Указанный выше перечень работ, далее показан на фото:

Снятие и установка двигателя - ваз oka (1111)Снятие и установка двигателя - ваз oka (1111)Снятие и установка двигателя - ваз oka (1111)
10. Снятие патрубка карбюратора11. Снятие шланга вакуума тормозов и подогрева коллектора12. Снятие корпуса воздушного фильтра
Снятие и установка двигателя - ваз oka (1111)Снятие и установка двигателя - ваз oka (1111)Снятие и установка двигателя - ваз oka (1111)
13. Снятие привода воздушной заслонки14. Снятие привода дросселя15. Снятие массового провода

Затем нужно переместиться под авто

Снятие элементов подвески двигателя

Вначале нужно будет открутить все болты крепления картера сцепления от силовой установки.

Снятие и установка двигателя - ваз oka (1111)

16. Снятие картера сцепления

Затем следует приступать к элементам подвески двигателя.

Для этого придется выкрутить болты крепления опор мотора. Вначале скручивается гайка с болта на передней опоре. Поскольку на эту опору силовая установка продолжает опираться, то для того, чтобы была возможность вытянуть болт, при помощи монтировки двигатель следует несколько вывесить и извлечь болт. Далее, удерживая монтировкой агрегат, в зазор между ним и подрамником вставить деревянный брусок. После этого появиться возможность открутить болты крепления кронштейна двигателя.

Снятие и установка двигателя - ваз oka (1111)Снятие и установка двигателя - ваз oka (1111)Снятие и установка двигателя - ваз oka (1111)
17. Снятие передней опоры двигателя18. Приподнимая двигатель монтировкой вынимаем болт19. Что бы разгрузить кронштейн, подкладываем брусок
Снятие и установка двигателя - ваз oka (1111) Снятие и установка двигателя - ваз oka (1111) Снятие и установка двигателя - ваз oka (1111)
20. Головкой на «17» откручиваем 3 болта крепления кронштейна21. Болты крепления кронштейна в снятом состоянии22. Вынимаем кронштейн с опорой

Точно также разбалтывается задняя правая опора, с последующей установкой ее на деревянный брусок и снятием кронштейна.

Снятие и установка двигателя - ваз oka (1111)Снятие и установка двигателя - ваз oka (1111)Снятие и установка двигателя - ваз oka (1111)
23. Ключом на 17 отворачиваем и вынимаем болт24. Отворачиваем 2 болта крепления кронштейна задней опоры25. Снимаем заднюю опору

Снятие и установка двигателя - ваз oka (1111)

26. Снять болт заднего крепления картера сцепления возможно только после демонтажа задней опоры. На фото показано на снятом двигателе

кронштейна левой опоры к КПП

29. Ключами на «17» отворачиваем болт крепленияСнятие и установка двигателя - ваз oka (1111)30. Вынимаем опору

Далее в передней части двигателя устанавливается на место рым, который был снят при демонтаже генератора. Задний рым, прикрепляется к крайней левой шпильке крепления головки блока цилиндров.

За эти рымы зацепляется подъемный механизм. Чтобы извлечь мотор, его нужно до упора сдвинуть влево, чтобы первичный вал КПП вышел из маховика. Вполне возможно, что для этого придется немного кантовать двигатель, и при этом сдвигая его влево.

После того, как вал выйдет из маховика и дисков сцепления, силовой агрегат подъемным механизмом аккуратно поднимается вверх. Это лучше делать вдвоем – один будет поднимать мотор, а второй направлять его, чтобы он нигде не цеплялся.

Другие методы

Это рассмотрен один из способов, как снять двигатель на «Оке». Он является одним из самых простых, поскольку не требует демонтажа КПП. Но если предполагается и проведение ремонтных работ с ней, тогда лучше производить снятие мотора с предварительным снятием КПП и приводов.

Еще существует метод полного совместного демонтажа элементов передка авто, при котором силовой агрегат пускается вниз вместе с КПП, приводом, колесами, подрамником и подвеской.

Видео — Как снять двигатель с Оки

Двигатель в сборе со сцеплением и коробкой передач образует силовой агрегат, закрепленный на подрамнике автомобиля на трех эластичных опорах. Опоры воспринимают как массу силового агрегата, так и нагрузки, возникающие при трогании автомобиля с места, разгоне и торможении. Опоры расположены с учетом центра тяжести силового агрегата, что способствует уменьшению передачи вибраций кузову.

Завод-изготовитель рекомендует снимать силовой агрегат вниз в сборе с подрамником. Силовой агрегат можно снимать и вверх. Для этого снимите капот и воздушный фильтр, отсоедините от двигателя провода и шланги, от коробки передач — тросы приводов сцепления и спидометра (подробнее см. ниже). Закрепите стропы за рымы силового агрегата (на головке блока цилиндров и на картере коробки передач) и, отсоединив его опоры от подрамника, снимите силовой агрегат с помощью подъемного механизма.

В этом разделе описано снятие силового агрегата вниз вместе с подрамником.

Вам потребуются: ключи «на 8», «на 10», «на 13», «на 17», «на 19», пассатижи, отвертка.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Слейте масло из картеров двигателя и коробки передач (если предполагается ее разборка), а также охлаждающую жидкость из системы охлаждения двигателя.

3. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

4. Ослабьте затяжку гаек ступиц и гаек крепления передних колес.

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

5. Отсоедините тягу привода воздушной заслонки карбюратора (см. «Замена и регулировка тяги привода воздушной заслонки») и.

6. тягу привода дроссельной заслонки (см. «Замена и регулировка тяги привода дроссельной заслонки»).

7. Снимите наконечники проводов высокого напряжения со свечей зажигания.

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

8. Отсоедините провода высокого напряжения от выводов катушки зажигания.

9. Ослабьте затяжку хомута шланга подачи топлива на входном штуцере топливного насоса и отсоедините шланг от топливного насоса.

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

10. Отсоедините колодку с проводами системы зажигания от датчика момента искрообразования, отжав пружинную защелку.

11. Снимите защитный колпачок и отсоедините наконечник провода от датчика температуры охлаждающей жидкости.

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

12. Ослабьте затяжку хомутов шлангов и отсоедините шланги системы охлаждения от патрубков отвода охлаждающей жидкости и термостата.

13. Отсоедините трос привода спидометра от привода на коробке передач.

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

14. Отверните гайку крепления и снимите «массовый» провод со шпильки картера коробки передач.

15. Отсоедините провода от тягового реле стартера.

16. Отсоедините от рычага выключения сцепления трос привода и выведите его из кронштейна на картере коробки передач (см. «Замена троса привода сцепления»).

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

17. Снимите защитный колпачок, отверните гайку вывода «30» генератора и отсоедините провода от генератора.

18. Ослабьте затяжку хомутов и снимите шланги с патрубков отопителя.

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

19. Снимите соединительную колодку с выключателя света заднего хода на коробке передач.

20. Отверните гайку стяжного болта хомута соединения приемной трубы и дополнительного глушителя (резонатора).

21. Разожмите большой отверткой хомут и сдвиньте его по трубе в сторону резонатора.

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

22. Разожмите отверткой соединение трубы и резонатора, отсоедините трубу резонатора от приемной трубы глушителя.

23. Отсоедините тягу привода переключения передач и реактивную тягу от коробки передач (подробнее см. «Снятие и установка коробки передач).

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

24. Снимите передние колеса и отсоедините их приводы от поворотных кулаков, выведите хвостовики наружных шарниров из ступиц колес (подробнее см. «Снятие и установка приводов передних колес»).

25. Снимите защитный колпачок и отсоедините наконечник от вывода датчика контрольной лампы давления масла в двигателе (датчик расположен под масляным фильтром).

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

26. Отверните четыре гайки крепления кронштейна рулевого механизма к подрамнику (показаны две, остальные расположены симметрично).

27. Подложите деревянные опорные бруски под подрамник и осторожно опустите автомобиль так, чтобы подрамник лег на бруски. Отверните четыре болта крепления подрамника к кузову и.

Снятие и установка двигателя - ваз oka (1111)

Снятие и установка двигателя - ваз oka (1111)

28. . подняв автомобиль, снимите с него силовой агрегат (двигатель в сборе с коробкой передач) в сборе с подрамником.

29. Если необходимо снять коробку передач, отверните болт и гайку крепления стартера и.

Снятие и установка двигателя - ваз oka (1111)

30. . гайку, расположенную рядом с кронштейном приемной трубы глушителя.

31. Отделите коробку передач от двигателя и снимите ее.

32. Устанавливайте силовой агрегат в порядке, обратном снятию. Залейте масло в картеры двигателя и коробки передач (если масло при их снятии или разборке было слито), залейте охлаждающую жидкость. Проверьте и при необходимости установите момент зажигания, отрегулируйте приводы воздушной и дроссельных заслонок карбюратора (см. подразделы «Замена тяги и регулировка привода воздушной заслонки» и «Замена тяги и регулировка привода дроссельной заслонки»), сцепления (см. «Регулировка привода сцепления») и переключения передач (см. «Регулировка привода переключения передач»).

Видео

Снятие и установка двигателя - ваз oka (1111)

Как быстро снять движок на оке

Опубликовано: 4 месяца назад

Снятие и установка двигателя - ваз oka (1111)

Снять быстро с Оки двигатель

Опубликовано: 5 месяцев назад

Снял двигатель буквально за час.

Снятие и установка двигателя - ваз oka (1111)

Как достать коробку передач из ОКИ не вынимая двигатель.

Опубликовано: 6 месяцев назад

Как достать коробку передач на ОКЕ через верх,не вынимая двигатель.

Снятие и установка двигателя - ваз oka (1111)

Снятие двигателя с автомобиля Ока с рамой

Опубликовано: 1 год назад

Прежде чем отворачивать болты нужно подложить под раму упоры.

Снятие и установка двигателя - ваз oka (1111)

«Ока» ВАЗ 11113-40. Неполная разборка двигателя.

Опубликовано: 1 год назад

Этот ролик обработан в Видеоредакторе YouTube Источник http://www.youtube.com/editor)

Снятие и установка двигателя - ваз oka (1111)

ОКА 0.75 л – капитальный ремонт двигателя

Опубликовано: 2 года назад

Видео Мастерской K-POWER.RU – капитальный ремонт двигателя автомобиля Ока 1998 года выпуска, с пробегом более.

Снятие и установка двигателя - ваз oka (1111)

Окаzия_1.6 #4 ( Как снять подрамник на оке , осмотр кпп и мотора )

Опубликовано: 2 года назад

Снятие и установка двигателя - ваз oka (1111)

Как снять двигатель с оки

Опубликовано: 2 года назад

Снимаем двигатель с оки.

Снятие и установка двигателя - ваз oka (1111)

Снятие двигателя ВАЗ 1111, ВАЗ 1113

Опубликовано: 3 года назад

Опыт по извлечению ДВС из автомобиля ОКА, через капотное пространство, без снятия подрамника целиком.

Снятие и установка двигателя - ваз oka (1111)

Устанавливаем двигатель на Оку – ВАЗ 11113

Опубликовано: 3 года назад

Устанавливаем двигатель на Оку – ВАЗ 11113. Подручными средствами (при помощи геологического штатива) устанав.

Снятие и установка двигателя - ваз oka (1111)

Как снять выпускной коллектор и двигатель с оки

Опубликовано: 1 год назад

Снимаю двс с оки на кап ремонт! А дальше будет видно.

Снятие и установка двигателя - ваз oka (1111)

Ока Как Снять Заменить Приемную трубу Штаны глушителя(редакция)

Опубликовано: 1 год назад

Снятие и установка двигателя - ваз oka (1111)

Ока 1121 (3 цилиндра) – полный обзор двигателя-реликвии

Опубликовано: 2 года назад

Мастерская K-POWER.RU представляет второй фильм про редчайший двигатель ВАЗ-1121 (номер на блоке 1121-0000005), родом.

Снятие и установка двигателя - ваз oka (1111)

Ока.Как Снять .Заменить.Приемную трубу . Штаны глушителя .

Опубликовано: 3 года назад

Без навыков штаны глушителя. Приемной трубы Не снять и не поставить.

Источник Источник Источник http://portal-mashin.ru/lada/zamena-dvigatela-lada-11113-oka-vaz-11113-oka.html
Источник Источник Источник http://litezona.ru/kak-snjat-dvigatel-s-oki-bez-korobki/
Источник Источник Источник Источник Источник http://nadouchest.ru/kak-snjat-dvigatel-s-avtomobilja-oka/

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Похожее

Обзор кресла руководителя Metta Samurai

Обзор кресла руководителя Metta Samurai

Кресло руководителя Metta Samurai — это сочетание комфорта, стиля и эргономичности, специально разработанное для длительного использования. Этот продукт является популярным выбором среди руководителей и офисных работников благодаря высококачественным материалам, современному дизайну и продуманной конструкции, направленной на обеспечение максимальной поддержки позвоночника. Преимущества кресла Metta Samurai: Эргономичный дизайн. Кресло руководителя Metta Samurai выполнено с учетом анатомических особенностей, […]

Как быстро открыть дополнительный оквэд для ип

Обогатить реестр деятельности для физических лиц в сфере бизнеса можно увеличением перечня видов экономической деятельности. Для расширения возможностей самозанятых предпринимателей необходимо осуществить внесение дополнительных кодов основных видов экономической деятельности (ОКВЭД) в соответствующий реестр. Процесс прибавления нового виде деятельности для индивидуального предпринимателя Для расширения деятельности индивидуального предпринимателя, необходимо провести процедуру по добавлению нового вида деятельности в […]
