Перебираем двигатель своими руками

Уход за двигателем, действия водителя для продления “жизни” мотора

Для продления жизни мотора, необходимо создавать для него максимально щадящие условия эксплуатации, стараться придерживаться оптимальных оборотов работы мотора и использовать лишь рекомендованные производителем технические жидкости, в частности, высококачественное масло и топливо.

Своевременная замена масла: важнейшая процедура

Кроме того, регулярно проводите различные профилактические мероприятия и не забывайте тщательно заботиться о своем автомобиле.

Капитальный ремонт, что говорит о необходимости капитального ремонта двигателя

О том, что двигатель вашего транспортного средства нуждается в капитальном ремонте, вам могут подсказать детали цилиндров. Это заметно по более сильной потребности автомобиля в масле — расход составляет более одного литра на одну тысячу километров.

О чем говорит цвет выхлопных газов

Явным признаком расстройства мотора является наличие характерного сизого дыма из выхлопной трубы. Однако, при появлении данных симптомов, не стоит поспешно делать выводы.

Утечка масла

К примеру, большой расход масла может свидетельствовать о потере своей эластичности маслосъемных колпачков.

Изучите нашу статью о замене маслосъемных колпачков. 3drive создал полную и максимально понятную инструкцию об этой процедуре.

Полагаем даже неопытным автомобилистам приблизительно понятно к чему это может привести:

• повышенный расход масла (оно просто сгорает вместе с топливной смесью);
• неэффективность работы двигателя (масло + топливо + воздух не дает ожидаемого от мотора КПД);
• разрушение цилиндропоршневой группы (причем хорошо, если дело решится разрывом колец, зачастую могут прогореть поршни и тогда траты будут в десятки раз превышать профилактические).

Из-за высокой температуры (а двигатель во время работы разогревается до очень больших температур) резина из которой изготовлены сальники затвердевает, деталь теряет упругость, становится жесткой и прекращает плотно облегать клапанный штоки. Из-за этого масло попадает внутрь.

Следует выделить кривошипно-шатунный механизм — возможен характерный стук, говорящий о сложном повреждении подшипников, вкладышей коленчатого вала и других составляющих скольжения. Диагностировать стук можно при помощи стетоскопа, а давление в цилиндрах поможет определить манометр. Серьезными признаками для того, что в ближайшее время будет необходим капитальный ремонт мотора, могут послужить такие симптомы — подъем расхода топлива, потеря мощности, усиление шума движка.

Если вы обнаружили у своей машины основное число перечисленных выше признаков, то, скорее всего, вам не избежать «капиталки». Однако для более точной убежденности, требуется капитальный ремонт движка или нет, лучше все же обратиться на специальную станцию технического обслуживания, где проверят степень износа всех элементов мотора. При данной проверке на станциях используют специальные устройства — нутромеры, стрелочные индикаторы, микрометры, измерительные скобы. С помощью этих приборов можно точно определить потребность мотора в ремонте.

Доверить профессионалам, или делать ремонт своими руками

Многие водители думают, что производить капитальный ремонт мотора самостоятельно намного дешевле, чем обращаться к специалистам на СТО. Однако это не всегда правильное утверждение. Например, в некоторых ситуациях, необходимо протачивать и доводить зеркала цилиндров или производить замену кольца поршней. Провести подобные операции в домашних условиях очень тяжело. Кроме того, необходимо иметь специальные приспособления, которые, как правило, стоят достаточно дорого. По этому, в таком случае, желательно прибегнуть к помощи профессионалов.

Работы по двигателю лучше доверить профессионалам

Помимо этого, на станциях техобслуживания, при капремонте проводят диагностику стартера, гернератора и распределителя вашего транспортного средства. Если они неисправны, их заменят.

Запчасти для капремонта двигателя

Для капитального ремонта мотора вам потребуются следующие запчасти:

1. Водяной насос.
2. Масляный насос.
3. Топливный насос.
4. Направляющие втулки и клапаны.
5. Наборы прокладок и сальников.
6. Звездочки.
7. Поршневые кольца.
8. Вкладыши втулок.
9. Цепь.
10. Ремни.

И это еще не полный список всех деталей, которые вам будут необходимы.

Желательно, для начала разобрать мотор и обратить внимание на элементы, которые в действительности требуют замены. И лишь после этого займитесь приобретением нужных запчастей. Если же вы решили обратиться в автосервис, то после диагностики специалисты сообщат вам, какие элементы нужно закупить для последующей замены.

Инструменты-помощники

Для точного определения потребности в капремонте мотора внутреннего сгорания, вам будут необходимы такие инструменты:

1. Компрессометр.
2. Эндоскоп.
3. Нутромер.
4. Манометр.
5. Стетоскоп.

Разборка двигателя, руководство по ремонту и диагностики своими руками, пошаговая инструкция

Не существует стандартной инструкции, как производить капитальный ремонт движка. Все зависит от определенной марки и модели вашего транспортного средства и от износа различных узлов мотора.

В любом случае, для капитального ремонта необходимо полностью разобрать двигатель. Процесс этот длительный и трудоемкий, который не всегда удается произвести в домашних условиях.

Демонтаж силового агрегата

Для тех, кому не страшны сложности, мы подготовили краткое руководство по капремонту мотора:

1. Для начала изымаем мотор из транспортного средства. Что бы двигатель вашего автомобиля стал немного легче, необходимо демонтировать некоторые агрегаты — начинаем с карбюратора, затем снимаем крышку головки блока цилиндров, демонтируем генератор, отсоединяем КПП, производим демонтаж коллектора, после чего снимаем маховик и сцепление. Теперь можно открутить подушки и вынуть двигатель.
2. Для получения доступа к коленчатому валу и поршням, нужно снять крышку картера. Затем выкручиваем шатуны. Вынимаем поршни и снимаем из них пальцы. Теперь необходимо вынуть коленчатый вал и его вкладыши.
3. Обратите особое внимание на износ гильзы и шейки коленчатого вала. Если необходимо, расточите их. Помимо этого, не забудьте приобрести кольца для поршней, пальцы и новые вкладыши.

Сборка двигателя, пошаговая инструкция

Сборка мотора предполагает следующие действия:

1. Начать следует с того момента, на котором закончили разборку мотора. Перед установкой коленчатого вала обратно, необходимо заменить старые вкладыши и тщательно обработать новые маслом. Не перепутайте их.
2. Затем необходимо нагреть в масле шатуны и аккуратно вставить в поршни новые пальцы. Далее надеваем новые кольца — первым надеваем маслосъемное кольцо, после чего второе компрессионное, затем первое компрессионное. Надевать кольца следует максимально осторожно, что бы не повредить их. С особенной осторожностью одевайте второе компрессионное кольцо, потому что его изготавливают из чугуна.
3. Теперь устанавливаем в блок цилиндров готовые поршни. Для этого нужна оправка. Если ее у вас нет, вы можете изготовить оправку своими руками. Для этого возьмите жестяную полоску, что бы обернуть ею головку поршня и зажмите оправку пассатижами. После этого корректируем оптимальное положение шатуна и потихоньку монтируем поршень на место.
4. Крышку картера возвращаем на место и устанавливаем мотор в транспортное средство. Закручиваем подушки, ставим маховик и сцепление, монтируем коробку переключения передач. Возвращаем машине коллектор, крышку блока цилиндров, генератор и карбюратор.
5. Прокручиваем коленчатый вал несколько раз и, если аккумулятор полностью заряжен, запускаем мотор.

Обкатка двигателя, советы профессионалов

Не стоит после ремонта подвергать транспортное средство высоким нагрузкам. Сначала необходимо хорошо прогреть мотор. Затем запустите двигатель и дайте ему поработать на холостом ходу около десяти минут. После этого мотор необходимо выключить и остудить. Данные манипуляции следует проделать несколько раз. Теперь мотор должен поработать на холостом ходу примерно десять часов. Лишь после выше перечисленных операций можно начинать эксплуатацию транспортного средства.

Первые пятьдесят километров езды не стоит разгонять транспортное средство более чем на сорок километров в час. Далее его можно разогнать до 60 кмчас. Затем, каждые сто километров езды, необходимо увеличивать скорость движения автомобиля на 10 кмчас. Обратите внимание на рост уровня компрессии. Если он отсутствует, отправьте транспортное средство на повторную диагностику. Старайтесь резко не разгоняться и не тормозить.

Руководство по ремонту двигателя своими руками

Чтобы правильно сделать капитальный ремонт двигателя своими руками, нужно иметь представление о дефектовке деталей, этапах их разборки и правильной сборки. Проведение капремонта позволяет продлить жизнь мотору путем замены основных деталей и узлов.

Капитальный ремонт двигателя автомобиля включает в себя его снятие из подкапотного пространства, разборку, дефектовку, сборку и подготовку к эксплуатации. В процессе проверяются на работоспособность все действующие системы: смазочная, подачи горючего, охлаждения, при необходимости исправляются дефекты КШМ.

Когда необходим капитальный ремонт двигателя автомобиля

Все системы двигателя внутреннего сгорания со временем изнашиваются. В зависимости от модели, марки и условий эксплуатации авто это может произойти как через год, так и через 5 лет, а то и больше.

Но в любом случае по поведению транспортного средства можно вовремя определить, что сроки уже подходят. Основные признаки, что с двигателем что-то не так:

• Повысился расход бензина (дизтоплива, газа) и моторного масла.
• Выхлоп становится «неправильного» сизого цвета.
• Снижается компрессия.
• Движок начинает стучать, беспричинно перегреваться.
• Снижается мощность.
• Датчик давления беспрерывно горит или мигает.

Любой из этих признаков указывает на неполадки в системе ДВС и необходимость выполнить ремонт двигателя своими руками или на станции техобслуживания.

Как снять двигатель

Чтобы вынуть мотор из подкапотного пространства, потребуется следующее:

1. Разъединить все штекеры с разъемов датчиков, установленных на автомобиле. Их можно не подписывать, так как каждый разъем имеет свою форму.
2. Снять патрубки радиатора, открутить топливный шланг, после чего ослабить крепеж подушек двигателя.
3. Ослабить болты крепления коробки передач к мотору. Если двигатель установлен продольно, то желательно ослабить крепление КПП, чтобы отодвинуть агрегат назад.
4. Открутить болты крепления выпускного коллектора к приемной трубе.
5. Когда двигателю ничего не мешает, при помощи цепи с краном, или другим приспособлением вынуть его из подкапотного пространства.

Пользуясь случаем, нужно вымыть все под капотом, а также обработать разъемы и провода.

Разборка двигателя, дефектовка

Прежде чем приступить к ремонту двигателя автомобиля, его нужно освободить от навесного оборудования.

Снимаем генератор, стартер, впускной и выпускной коллектор и другие детали навесного оборудования, попутно оцениваем состояние компонентов.

Форсунки можно отдать на промывку и корректировку, впускной коллектор и дроссель помыть.

После демонтажа навесного оборудования приступаем к постепенной разборке мотора.

Снимаем переднюю крышку двигателя, особенно это актуально, если привод ГРМ цепной – можно проверить состояние цепи.

После снятия передней крышки оцениваем состояние цепи, направляющей и натяжителя.

Снимаем клапанную крышку, чтобы добраться до болтов ГБЦ. Оптимально – если есть помощник и ключ с длинным воротком, тогда удастся без усилия сорвать болты ГБЦ.

После того, как болты головки блока цилиндров сорваны, выкручиваем их, со всех сторон аккуратно поддевая отверткой.

Обратим внимание на ГБЦ. Лучше всего отдать головку блока цилиндров на опрессовку. Под этим процессом подразумевается проверка головки на наличие трещин, состояние комплектующих. Как правило, требуется замена нескольких направляющих с клапанами, а после – обязательная притирка клапанов к седлам.

Устанавливаются новые сальники клапанов. Кстати, делая ремонт двигателя своими руками, важно проверить состояние кулачков распредвала – при его сильном биении и износе потребуется замена. На СТО плоскость головки шлифуют до идеально ровного состояния, также могут отфрезеровать плоскость на несколько миллиметров.

Когда головка готова, переходим к блоку цилиндров. Изначально оцените зазор между поршнем и цилиндром. Если цилиндр имеет синий оттенок, это означает, что был перегрев.

Блок цилиндров также нужно отвезти на промер, где путем применения профессионального инструмента, будут известны результаты износа поверхности цилиндра. Обычно приходится хонинговать поверхность цилиндров или растачивать их под ремонтный размер поршня.

В это время проверяют коленчатый вал на биение. Если биение в допусках, что позволяет шлифовать шейки под ремонтный размер, то коленвал растачивают.

После покупки новых поршней и колец можно отдать их мастерам, которые вывесят шатуны и поршни отдельно и вместе, подогнав их по весу и установив в блок цилиндров с нужным моментом.

Немаловажно оценить состояние масляного насоса. Если их звездочки не сточены, можно обойтись обычной мойкой насоса и чисткой сетки масляного приемника. В целом ремонт двигателя своими руками закончен, осталось его собрать.

Этапы сборки двигателя

Для сборки мотора нужны следующие новые детали:

• полный комплект прокладок и сальников двигателя;
• новые болты ГБЦ;
• новый комплект цепей или ремня ГРМ;
• новое масло и фильтра, свечи зажигания, сервисные ремни;
• новая помпа, термостат.

Для сборки мотора нужно собрать низ блока цилиндров, после чего приступать к следующему:

• установить головку блока цилиндров, закрутить болты ГБЦ, не затягивая их;
• вооружившись динамометрическим ключом, а также правильными данными о моменте затяжки болтов ГБЦ, в правильном порядке и с нужным моментом затягиваем болты;
• теперь устанавливаются звезды и цепь ГРМ, либо ремень ГРМ с роликами, причем выставляем все по меткам по первому цилиндру, проверить метки можно по метке на маховике;
• прокрутить за шкив коленвал на выявление возможного закусывания;
• собрать все навесное оборудование в обратном порядке.

Теперь приступаем к установке мотора в подкапотное пространство, все в обратной последовательности.

Скорее всего, с первого раза двигатель не запустится, пока топливная система не наберет давление, а все датчики не синхронизируются. После проверяем компрессометром давление в цилиндрах, где компрессия должна быть не менее 13 кПа.

Результат ремонта двигателя автомобиля

После капитального ремонта двигатель должен работать, как при нулевом пробеге. При этом качественный ремонт подразумевает ресурс не менее 80% от пробега до первой капиталки.

Двигатель должен пройти обкатку – обычно хватает 1000 км, при этом рабочие обороты должны постепенно повышаться. После обкатки меняем масло и эксплуатируем автомобиль в штатном режиме.

Как продлить рабочий ресурс двигателя

Чтобы как можно реже делать ремонт двигателя своими руками или на СТО, достаточно правильно его эксплуатировать и своевременно обслуживать:

Не допускать перегрузок ДВС.

Вовремя производить долив и замену масла и антифриза.

Не гонять мотор вхолостую без особой на то необходимости.

Выбирать качественное горючее и моторное масло в соответствии с рекомендациями автоизготовителя.

Капитальный ремонт двигателя автомобиля

ремонта головки блока цилиндров.

Как ремонтировать головку блока

Капитальный ремонт двигателя автомобиля

Одной из самых важных частей автомобиля по прежнему остается двигатель. В целях экономии средств владелец автомобиля сталкивается с выбором, отремонтировать или купить новый двигатель. Очень важно найти такой автомобильный сервис, где ремонт и обслуживание двигателя проводят качественно и быстро. Часто бывает так, что хозяин автомобиля надолго расстается со своим автомобилем из-за не профессионализма работников сто.

Самые разнообразные работы по капитальному ремонту двигателя автомобиля начинаются с диагностики двигателя . Качественно выполнять работы по ремонту бензиновых и дизельных двигателей возможно лишь при наличии современной аппаратуры и квалифицированного персонала. Вы избавите себя от большого количества проблем если правильно выберете сервис, где будет обслуживаться ваш автомобиль.

Капитальный ремонт двигателей автомобилей должен осуществляться на специализированных станциях технического обслуживани я . Опытные специалисты по ремонту двигателей внутреннего сгорания смогут взять на ремонт и обслуживание практически любой автомобиль.

Ремонт двигателя без снятия с автомобиля

Конечно, если вы беретесь за капитальный ремонт, перед этим вам потребуется провести дефектацию деталей двигателя. Но существует перечень ремонтных операций, которые можно провести без снятия двигателя.

Начало ремонтных работ двигателя должно начинаться с мойки моторного отсека и мойки двигателя. Мойка двигателя проводится для того, чтобы не загрязнить внутренние детали двигателя. Если вы решили заменить прокладку двигателя (замена прокладки двигателя проводится в случае течи масла или охлаждающей жидкости).

Мы с вами рассмотрим ремонтные работы, которые можно провести без снятия двигателя :

деталей цилиндро-поршневой группы,

комплектование деталей гильзо-поршневой

группы, ремонт и установка

шатуннопоршневой группы двигателя

— Замена прокладки масляного поддона двигателя ;

— Замена прокладки впускного и выпускного коллектора ;

— Замена сальника коленчатого вала.

Без снятия двигателя можно провести следующие ремонты элементов двигателя :

— Ремонт водяного насоса ;

— Ремонт распределителя зажигания ;

— Ремонт клапанного механизма.

Без снятия двигателя можно выполнить и такие работы, как :

Выполнять капитальный ремонт двигателя без снятия не рекомендуется.

Основания к проведению капитального ремонта двигателя

Как понять, нужно делать капитальный ремонт двигателя или нет? Ответить на этот вопрос однозначно и сразу невозможно, так как для принятия решения о выполнение капитального ремонта двигателя требуется проанализировать большое количество показателей.

Многие автомобилисты ошибочно считают, что если большой пробег автомобиля, то существует необходимость в проведении капитального ремонта двигателя, но это не всегда так, аналогично малый пробег не может говорить об исключении необходимости в проведении капитального ремонта двигателя.

На ресурс работы двигателя очень влияет правильная эксплуатация и своевременное обслуживание. Несвоевременность обслуживания может значительно сократить ресурс работы двигателя.

Признаки износа двигателя

Такой признак, как повышение расхода масла говорит об износе поршневых колец и направляющих втулок клапанов (прежде чем делать такие выводы обязательно проверьте системы двигателя на наличие утечек моторного масла).

Следующим шагом диагностики двигателя будет измерение компрессии в цилиндрах двигателя, проверка герметичности камер сгорания.

Повышенный шум работы двигателя , лишние стуки могут быть причиной износа вкладышей коренных или шатунных подшипников. Точная диагностика двигателя предполагает измерение давление масла в системе с помощью манометра, для этого следует вывернуть датчик давления, провести замеры и сравнить их с техническими характеристиками двигателя.

Если давление масла в системе низкое – износ масляного насоса или опорных подшипников.

в блоке цилиндров,

головке блока являются

показателем к замене детали,

но существует способ ремонта

трещин блока цилиндров двигателя

Совокупность признаков повышенного износа двигателя, таких, как потеря мощности двигателя, неравномерная работа двигателя, повышенный шум работы, повышенный расход топлива и масла указывают на необходимость проведения капитального ремонта двигателя.

Капитальный ремонт предполагает восстановление деталей двигателя до технического состояния, указанного в технических характеристиках нового двигателя.

Капитальный ремонт состоит из следующих этапов :

— Замена поршневых колец ;

— Хонингование цилиндров двигателя ;

— Установка новых поршней ;

— Шлифование коленчатого вала ;

Проведение капитального ремонта дает новую жизнь вашему двигателю и приводит его технические характеристики к номинальным характеристикам.

Проведение капитального ремонта может затянуться на 2-3 недели, так как для ремонта и восстановления деталей (шлифования, расточки) может понадобиться много времени.

Заранее надо определиться с перечнем проводимых ремонтных работ и позаботится о наличии специального оборудования и инструментов. Очень важным для проведения капитального ремонта может оказаться наличие специальных приспособлений, которые значительно облегчают работу по ремонту двигателя. Проверьте наличие всех необходимых запчастей.

Самая дорогая деталь двигателя — блок цилиндров. Диагностика блока цилиндров является определяющим фактором для проведения капитального ремонта. Здесь существует альтернатива — восстановить блок цилиндров или купить блок цилиндров. И эту задачу надо решить после тщательной проверки блока цилиндров двигателя.

Капитальный ремонт двигателя автомобиля состоит из:

При проведении капитального ремонта двигателя часто сталкиваешся с проблемой повреждения резьбы (например, вы хотите плотно затянуть гайку крепления водяного насоса к блоку цилиндров, перетянули).

Как восстановить резьбу?

1) Чистка двигателя

3) Диагностика двигателя

Нормальная работа двигателя подарит вам наслаждение при вождении автомобиля.

Есть специальные сервисы, которые занимаются ремонтом двигателей в удобном для вас месте. Такие сервисы очень полезны, если ваш автомобиль вышел из строя где-нибудь в дороге.

Капитальный ремонт двигателя автомобиля состоит из ряда технологических операций , таких как расточка блока цилиндров, шлифовка коленчатого вала, шлифовка головки блока цилиндров, капитальный ремонт.

Во время диагностики специалисты сто должны обсудить с автовладельцем вопросы по восстановлению деталей двигателя и их замене.

Как ремонтировать блок цилиндров двигателя?

Восстановление блока цилиндров заваркой,

способ заделки трещины блока цилиндров эпоксидкой.

Одним из успешных факторов, которые влияют на качественный ремонт и обслуживание двигателя является:

Процесс хонингования цилиндров двигателя

Процесс хонингования цилиндров двигателя

Хонингование цилиндров двигателя – это процесс окончательной обработки поверхности детали, который представляет собой финишную операцию капитального ремонта двигателя. Хонингование представляет собой один из процессов, которые включает в себя восстановление гильз цилиндров.

Для чего нужен процесс хонингования цилиндров двигателя?

Хонингование производят в целях уменьшения шероховатости стенок цилиндров, улучшения приработки поршневых колец и самим поршней. Процесс хонингования увеличивает срок службы деталей цилиндро-поршневой группы.

Процесс эксплуатации двигателя сопровождается постепенным износом, потерей первоначального состояния, первоначальной формы. Износ цилиндров сопровождается появлением рисок и царапин на внутренних стенках гильз цилиндров, его определяют методом замеров конусности и овальности. Поэтому одним из этапов по восстановлению цилиндров двигателя является диагностика гильз цилиндров двигателя.

В случае повышенного износа цилиндров двигателя принимают решение провести капитальный ремонт и выбрать способ восстановления гильз цилиндров. Капитальный ремонт цилиндров двигателя заключается в растачивании цилиндров до 1 ремонтного размера. После расточки необходимо провести процесс хонингования – финишный этап обработки цилиндров, что улучшит поверхность, доведя ее шероховатость до требуемых значений.

В процессе хонингования детали цилиндро-поршневой быстрее и качественнее прирабатываются друг к другу, что уменьшает дальнейший износ деталей, повышает эффективность их работы и увеличивает ресурс их работы. Качественная приработка деталей
способствует увеличению компрессии в цилиндрах, срока службы двигателя, эффективности работы.

Хонингованием можно назвать процесс при котором на стенках цилиндров двигателя образовывается специальная сетка, которая предназначена для удержания моторного масла на стенках цилиндра, в результате чего пара трения смазывается лучше.

Процесс хонингования двигателя, подробности

Процесс хонингования цилиндров двигателя состоит из двух частей.

черновая обработка цилиндров (обработка цилиндров крупным абразивом)

Окончательная обработка цилиндров (финишная обработка мелкозернистым абразивом)

Для хонингования цилиндров используются алмазные и керамические бруски. Алмазные бруски зарекомендовали себя благодаря своей долговечности и эффективности. После процесса хонингования двигатель подвергается мойке и финишной чистке абразивными пастами. Окончательная цель процесса хонингования – гладкая поверхность цилиндров.

Условия работы и виды изнашивания

Условия работы и виды изнашивания гильз цилиндров

Исходя из функционального назначения, гильзы цилиндров относятся к главным элементам поршневых ДВС и являются наиболее ответственной деталью ЦПГ. Стенки внутренней полости гильзы служат направляющими для поршня при его перемещениях между крайними положениями и соприкасаются с пламенем и горячими газами, достигающими температуры 1500-2500C. Гильза цилиндра работает в условиях резкопеременных давлений в надпоршневой полости. Поршень при перемещении действует на гильзу с боковой силой N_б и в конце каждого хода, перекладываясь с ударом о стенку гильзы, меняет направление своего движения, причём в мёртвых точках скорость его равна нулю, а потом нарастает до максимума, составляющего в автомобильных двигателях до 25 м/с при номинальной частоте вращения коленчатого вала и снова уменьшается до нуля в смежной мёртвой точке. Такое неравномерное движение поршня и связанного с ним комплекта подвижных деталей порождает переменные по величине и направлению силы инерции P_j возвратно-движущихся масс, действующие вдоль оси цилиндра. Силы давления газов P_гв надпоршневой полости одинаково действуют как на поршень, так и на головку блока и стенки цилиндра, при этом всегда, имея равную себе величину и направление, эти силы взаимно уравновешиваются внутри системы.

Рис.Силы, действующие на детали ЦПГ.

На долю гильз цилиндров из-за воздействия высоких механических и тепловых нагрузок приходится значительная часть отказов двигателей. Основные составляющие эксплуатационного износа цилиндров автомобильных двигателей приводятся в табл..

Таблица. Составляющие эксплуатационного износа гильз цилиндров, %

От нормального теплового

От пониженного теплового

* — включая неустановившиеся режимы работы двигателя по оборотам и нагрузке

Износ пары трения гильза цилиндра – поршневое кольцо проявляется в сложном многообразии форм и зависит от большого количества одновременно действующих факторов: условий эксплуатации двигателя, наличия граничных условий смазки, агрессивности среды, качества очистки воздуха, топлива и смазочного материала, сочетания материалов элементов пары трения, их механических и теплофизических свойств, характера микрорельефа, качества их покрытия, условий приработки и т.д. Результаты многих исследований [] позволяют утверждать, что при возвратно–поступательном скольжении в паре происходят интенсивные пластические деформации, которые приводят к искажению кристаллической решётки металла и ускорению диффузионных процессов. Кроме того, наружная поверхность гильз подвергается явлениям коррозии и кавитации. Поэтому гильзы цилиндров должны обладать большой механической прочностью, повышенной жёсткостью и хорошо противостоять различным видам изнашивания.

Каждый из видов изнашивания редко встречается в чистом виде. Обычно они проявляются комплексно. Характерные для гильз цилиндров виды изнашивания представлены на рис.

Виды изнашивания

Рис..Виды изнашивания гильз цилиндров

Следует сказать, что любой из этих видов изнашивания может оказаться соответственно ведущим или сопутствующим в зависимости от условий и режимов работы двигателя при эксплуатации автомобиля.

Абразивное изнашивание гильз цилиндров

Абразивное изнашивание гильз цилиндров

Несмотря на то, что вопрос о ведущем виде изнашивания гильз цилиндров автомобильных двигателей является дискуссионным, данные результатов различных исследователей показывают большую роль абразивного изнашивания для данной детали при эксплуатации [ ]. Абразивный износ гильз имеет общие закономерности с абразивным износом других деталей машин.

Характер абразивного износа гильз цилиндров наглядно демонстрируется нормальной эпюрой распределения износа по образующей цилиндра (рис. ,а). В подавляющем количестве случаев она имеет максимум в зоне положения первого поршневого кольца в ВМТ. Ниже этой зоны величина износа снижается и остаётся практически постоянной по всей длине гильзы [ ]. Продолжительность работы цилиндров определяется величиной износа в зоне S_а. Интенсивное изнашивание этой зоны вызывается большим влиянием режимов работы двигателя, значительно худшими условиями смазки, температуры воздуха на впуске и т.д. Поэтому довольно часто с изменением внешних условий и динамических параметров воспламенения и сгорания топлива эпюра износа гильз изменяется: максимальный износ несколько смещается вниз по ходу поршня в пределах зоны S_а (рис. ,б), что вызвано увеличением периода задержки воспламенения топлива, удалением от ВМТ момента появления максимального давления в цилиндре и прижатия поршневого кольца к стенке этим давлением.

Рис. [1 ]. Эпюра износа гильз цилиндров двигателей:

а – нормальная эпюра; б – со смещением пояса максимального износа при изменении режимов работы двигателя и внешних условий.

Автор работы, считает преувеличенным влияние на долговечность гильз износа на участке S_b и внешних условий эксплуатации двигателя, изменение которых сопровождается возрастанием скорости изнашивания гильз на этом участке по сравнению с участком S_a, так как износ гильзы в зоне S_a при этом не увеличивается или увеличивается незначительно. При этом абразив, вызывающий износ в зоне S_b, резко повышает количество продуктов изнашивания в работающем моторном масле даже при незначительном увеличении скорости изнашивания этого участка, поскольку его площадь намного больше площади зоны S_a.

Кроме режимов работы двигателя и внешних условий на характер износа при абразивном изнашивании также имеет значение источник проникновения абразивных частиц: от пылевых частиц, поступающих с воздухом и топливом, происходит изнашивание в первую очередь в верхней части, а в случае их попадания с моторным маслом – максимальный износ имеет средняя часть гильз цилиндров в зоне S_b и эпюра износа принимает бочкообразный характер (рис. ,а).

Влияние концентрации абразивных частиц, поступающих в цилиндры двигателя с топливом, на величину и форму эпюры износа показана на рис. ,б. В каждом конкретном варианте эксплуатации двигателя эпюра износа гильзы по образующей также принимает форму, характерную для данных условий.

Рис. [ 2]. Износ гильз цилиндров двигателя ЗИЛ-130 по образующей:

а) в % от максимальной величины при искусственной подаче пыли: 1-с воздухом; 2-с моторным маслом; 3-с топливом; б) при работе на бензине с различным содержанием механических примесей (после 7 тыс.км пробега): 1- 0%; 2- 13,5 г/т (0,00135%); 3- 40 г/т (0,004%); 4- средний эксплуатационный износ.

При рассмотрении системы «деталь-абразивная частица-деталь» отмечается взаимное влияние твёрдостей на износостойкость сопряжённых деталей. Из практики эксплуатации автомобильных двигателей хорошо известно, что применение хромового покрытия (до 200 мкм) рабочей поверхности поршневых колец либо повышение твёрдости гильз цилиндров (закалка их рабочей поверхности до 40-50 HRC) приводит к одновременному снижению износа и кольца, и гильз цилиндров [ ] особенно при ведущем абразивном износе. Вместе с тем, авторы работы [ ] при исследовании 50 дизелей КамАЗ-740 установили: наибольшее количество натиров (72%) даёт первое поршневое кольцо, 20% — второе и лишь 8% — маслосъёмное.

Исследования по оценке износостойкости гильз цилиндров, изготовленных из различных материалов в условиях преобладания абразивного износа показывают, что износостойкость растёт в следующем порядке: гильзы из серого чугуна, с нирезистовой вставкой, из чугунных легированных сплавов. Эти результаты свидетельствуют о том, что твёрдость не является единственной характеристикой механических свойств материалов, определяющей их износостойкость, так как твёрдость нирезиста даже несколько ниже (156-197 HB), чем у серого чугуна (180-230 HB).

Кроме того, ресурс работы двигателя зависит от равномерности износа всех гильз цилиндров, установленных на двигателе, что также немаловажно при ведущем влиянии абразивного износа. Ведь эти износы, как известно, крайне неравномерны и могут отличаться в 2 и более раз. Так, авторы работы экспериментально подтвердили для двигателя ЯМЗ-238, что вследствие конструктивных особенностей и несовершенств различный износ может быть не только между гильзами в правом и левом ряду двигателя, но и гильзами одного ряда. Причиной разности величины износа между рядами, в данном случае, послужило то, что в левый ряд двигателей ЯМЗ масла забрасывалось в 1,5 – 1,7 раза больше, чем в правый, а из-за несовершенства конструкции системы подачи воздуха разность величины износа между цилиндрами одного ряда иногда была в 2-5 раза выше, чем в среднем по двигателю.

ИССЛЕДОВАНИЕ ДЕФЕКТОВ КОЛЕНЧАТОГО ВАЛА

ИССЛЕДОВАНИЕ ДЕФЕКТОВ КОЛЕНЧАТОГО ВАЛА

Износы деталей изучались на двигателях поступивших в капитальный ремонт на один из Харьковских авторемонтных заводов. Изучению подлежали износы основных деталей, лимитирующих срок службы двигателя, а именно: коренные и шатунные шейки коленчатого вала. Износы коленчатого вала определялись по износу коренных и шатунных шеек. Измерения проводились микрометром в двух поясах и двух перпендикулярных плоскостях. Результаты измерений и схема замеров по каждому коленчатому валу приведены в микрометражных картах.

Чтобы определить неравномерность износа шейки коленчатого вала необходимо получить разницу диаметров в поперечном сечении или продольном сечении. Предельные значения отклонений по овальности и конусности составляют 0,01 мм.

Данные микрометражных карт коленчатого вала позволяют установить следующие показатели:

1. Максимальный и минимальный износ коренных и шатунных шеек коленчатого вала.

2. Максимальную овальность и конусность шатунных шеек. Результаты обработки микрометражных карт по износу шеек коленчатых валов сведены в таблицу 1

Таблица 1 — Результаты обработки микрометражных карт по износу шеек коленчатых валов.

Износы и способы восстановления коленчатых валов

При достижении таких износов эксплуатация двигателей становится невозможной или не экономичной и тогда двигатель направляется в капитальный ремонт. Существует несколько видов ремонта коленчатого вала из которых можно выделить основные способы восстановления коленчатого вала.

Полученные нами результаты изучения износа двигателей поступивших в капитальный ремонт показали, что у подавляющего большинства этих двигателей износы коленчатых валов (коренных и шатунных шеек) не достигли своих предельных значений. Только один двигатель из шести КамАЗ-740 имеет износ близко к предельно-допустимому. Износ этого двигателя в плоскости проходящей через ось коленчатого вала составляет 0,38 мм. У всех других двигателей износ коренных и шатунных шеек коленчатого вала составляет 0,08-0,10 мм. Это в два и более раз меньше предельного значения этих деталей.

Полученные результаты лишний раз подтверждает, что большинство двигателей поступают в капитальный ремонт не по причине естественного износа двигателя, а по причине преждевременного появления трещин, задирав и.т.д. Немаловажной задачей исследования является еще изучение одного из главных факторов качества поверхности–шероховатости. Увеличение шероховатости трущихся поверхностей подвижных сопряжений ведет к удлинению периода обработки и повышенным износам. На основании замеров шероховатости шеек коленчатого вала установлено, что шероховатость коренных шеек составляет Нск=0,80 0,85 мк, а шероховатость шатунных шеек составляет Нск=0,7 -0,8 мк. Таким образом, шероховатость коренных шеек соответствует 7 классу, а шатунных 8 классу чистоты поверхности по ГОСТ 2789-51. Различие шероховатости коренных и шатунных шеек объясняется тем, что шлифовка их производится на различных станках и один из них обеспечивает большую по сравнению с другим шероховатость.

Ухудшение частоты поверхности шеек коленчатого вала, как показывают исследования к.т.н. И.Б.Гурвича приводит к разрушению приработки рабочих поверхностей вкладышей подшипников. Он указывает, что на вкладышах, работающих в паре с шатунными шейками, исходная частота которых достигала Нск=0,56 мк (8 класс) были отмечены следы местного потемнения и выкрашивания баббитового слоя. Кроме этого следует заметить, что продолжительность приработки при ухудшении частоты поверхности будет увеличиваться а следовательно двигатель после ремонта будет получать 100 % нагрузку, что подвергнет повышенному износу коренные и шатунные шейки коленчатого вала.

Также проводились исследования по износу составных частей коленчатого вала и количественная оценка ресурсов двигателей. Целью данного исследование было узнать, какие дефекты возникают при эксплуатации двигателя. Исследование показали, что при эксплуатации коленчатого вала были обнаружены следующие дефекты: износ шатунных шеек 96 % и коренных шеек 94 %, следом идет износ шпоночного поза 50%, износ отверстия под направляющий штифт 17 %, изгиб вала 10 %, и трещины 7 %. Что касается исследований количественной оценки ресурсных отказов двигателей.

Исследования показали, что при эксплуатации двигателя больше всего изнашиваются шейки коленчатого вала и вкладыши подшипников скольжения, также возникают обрывы шатуна с его болтами, обрывы болтов крепления маховика, обрыв поршня.

После выше перечисленных исследований, мы провели испытания материалов на прочность. Вследствие сложности и многообразия процессов трения и изнашивания, как по характеру протекающих физико-химических процессов, так и по взаимосвязи различных факторов их исследования во многих случаях целесообразно проводить на специальных моделирующих установках.

Наличие в настоящее время большого количества всевозможных методов и установок для испытания материалов на трение и изнашивание объясняется многообразием существующих условий трения и изнашивания, которые приходится моделировать.

Эксперимент в условиях эксплуатации, как правило, обходится значительно дороже, является более трудоемким и не всегда позволяет понять внутренние связи сложного процесса.

Для удешевления испытаний на контактную прочность и износостойкость пар трения, работающих в условиях трения качения с проскальзыванием, в качестве модели обычно используют роликовую пару, в которой вкладыш- шейка коленчатого вала имитируют двумя роликами. Такая пара трения позволяет создать роликовую аналогию натурного узла вкладыш- шейка коленчатого вала. В основе роликовой аналогии лежит представлении об общности физико-механических процессов, происходящих в зоне контакта вкладыша с шейками коленчатого вала. При взаимном обкатывании роликов с некоторым проскальзыванием в зоне их контакта возникает условие работы материала, соответствующие как-либо одной точке линии контакта.

В лабораторных условиях роликовую модель реализуют на специальных роликовых машинах (МИ-1М, СМЦ-2, СМТ-1) которые отличаются простотой конструкции, малыми габаритами, высокой производительностью.

При проведении лабораторных испытаний возникает необходимость оценки адекватности получаемой информации той, которая может быть получена в условиях эксплуатационных испытаний.

При проведении исследований пары вкладыш-шейка коленчатого вала на роликовых моделях в общем случае явными критериями является следующее:

1) материалы вкладыш- шейка коленчатого вала (физико-химические свойства);

2) максимальное контактное давление (удельная нагрузка);

3) степень проскальзывания;

4) скорость качения;

5) коэффициент нагрузки;

6) скорость приложения динамической составляющей;

7) температура в контакте и объемная температура

Выбор материалов образцов при проведении лабораторных испытаний занимает важное место среди всех решаемых вопросов при моделировании реального узла трения. Обусловлено это прежде всего, некоторым не совпадением процессов, происходящих в контакте роликов на модели и в натурном узле, из-за влияния масштабного фактора. Разница в размерах образцов и реальных тел является причиной температурного различия в контакте и в объеме материалов пары. Поэтому в инженерной практике не зависимо от масштабного фактора и физических параметров материалов при моделировании процесса внешнего трения и изнашивания применяют те же материалы, что и в натурных узлах трения.

При проведении лабораторных испытаний как известно стремятся максимально воссоздать условия работы натурного узла. При испытании на трение и изнашивание конечный результат представляет собой износ, который, однако, может быть следствием различных видов изнашивания. Поэтому вопрос о критериях соответствия видов изнашивания, наблюдаемого в условиях эксплуатации, и при испытаниях того же материала в лабораторных условиях является существенным.

Б.И.Костецкий, например, критерий соответствия вида изнашивания образца на лабораторной машине и детали в условиях службы сводит к сопоставлению результатов металловедческого исследования; виды внешних поверхностей, микро и макроструктуры и механические свойства поверхностей слоев при одинаковых материалах должны быть одинаковыми.

При моделировании пары вкладыш-шейка коленчатого вала использовалась роликовая аналогия натурного узла. Испытания проводились в условиях качения с проскальзыванием при отсутствии в контакте смазочного материала или иных веществ. Схема испытаний представлена на (рис 1).

Рисунок 1 — Схема испытаний роликов

Испытания по изнашиванию начинались с приработки роликов. Продолжительность приработки для каждой пары роликов определялось двумя условиями. Прилегание образцов к контр образцам по линии соприкосновения должно происходить на длине не менее 95 % от длины линии контакта. Выполнение второго условия определялось на основании строившихся точечных диаграмм. Продолжительность приработки для пары роликов составляла 2-3 часа. К концу периода приработки интенсивность изнашивания стабилизировалась, что свидетельствовало о завершении процессов формирования вторичной шероховатости поверхностей роликов, и структуры поверхностных слоев роликов соответствующих условиям трения.

Установка пары роликов на машину трения для проведения каждого эксперимента осуществлялась одними и теми же торцами к базовым торцевым поверхностям валов машины.

Оба ролика пары устанавливались на шпонках во избежание произвольного проскальзывания. Необходимость такого дополнительного крепления роликов была установлена предварительными опытами.

При проведении экспериментальных исследований на трение и изнашивание выбор испытательной нагрузки является одним из ответственных моментов. Случаи, когда моделируемая пара трения в натурном узле работает при постоянной величине нагрузки крайне редко. Как правило, нагрузка либо изменяется или вообще не подчиняется никакой закономерности. В таких случаях величину испытательной нагрузки приходится принимать в определенной степени произвольно, руководствуясь при этом априорной информацией об условиях и особенностях работы узла трения

При моделировании всегда стремятся как можно полнее воссоздать условия взаимодействия реальных деталей. Учесть все факторы не представляется возможным. Важно не упустить наиболее существенные моменты, которые могут влиять на достоверность получаемых результатов.

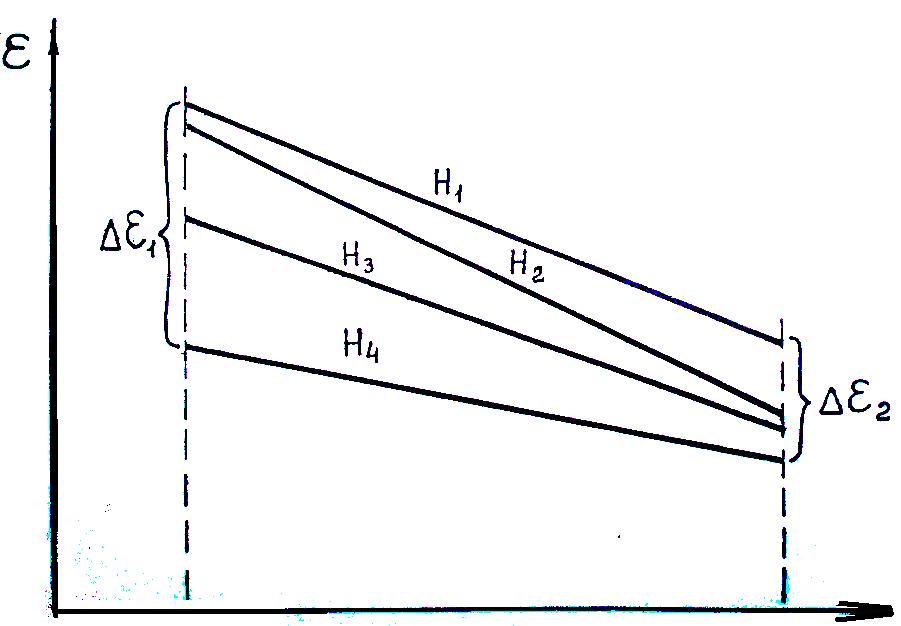

Сточки зрения повреждаемой поверхности трения и скорости протекания естественного процесса изнашивания наиболее неблагоприятным будет вариант, когда нагрузка будет максимальна. На рисунке 2 представлена схема динамического ряда износостойкости металла.

Рисунок 2 — Динамический ряд износостойкости металла

P-нагрузка; q-давление; V-скорость; T-температура; H-твердость

Также проводилась исследования по динамике износа коренных и шатунных шеек коленчатых валов транспортной техники рисунок 2 Фактически наработка нового двигателя до отправки в капитальный ремонт, например двигателя КамАЗ-740 составляет 110-160 тыс. км, а между ремонтом 50-70 тыс.км. Хотя согласно ГОСТ 23965-79 ресурс двигателей после капитального ремонта по сравнением с ресурсом нового двигателя должен быть не ниже 80 %. ГОСТ 23965-79 определяет установленные ресурсы до капитального ремонта не менее 350 тыс. км для двигателей с рабочим объемом 11 л и 200 тыс. км- для дизелей автомобилей сельскохозяйственного назначения того же объема.

ДЕФЕКТЫ КОЛЕНЧАТОГО ВАЛА

ДЕФЕКТЫ КОЛЕНЧАТОГО ВАЛА

Рисунок 2.2.1 – Дефекты, возникающие в процессе эксплуатации коленчатых валов:

1-трещины; 2-увеличение длины шатунных шеек; 3-износ шатунных шеек; 4-износ коренных шеек; 5-износ шпоночного паза; 6-износ отверстия под подшипник первичного вала коробки передач; 7-изгиб вала; 8-износ отверстия под направляющий штифт

Результаты обработки микрометражных карт по износу шеек коленчатых валов показали, что только один двигатель из шести № 740 имеет износ близко предельно — допустимому. Износ этого двигателя в плоскости проходящей через ось коленчатого вала составляет 0,38 мм. У всех других двигателей износ коренных и шатунных шеек коленчатого вала составляет 0,08-0,10 мм. Это в два и более раз меньше предельного значения этих деталей. Полученные результаты лишний раз подтверждает, что большинство двигателей поступают в капитальный ремонт не по причине естественного износа двигателя, а по причине преждевременного появления трещин, задирав и. т. д. На рисунке 2.2.2 по результатам исследований изображена количественная оценка ресурсных отказов двигателей, %.

Рисунок 2.2.2 – Количественная оценка ресурсных отказов двигателей, %

А) ЯМЗ-238НБ, Б) КамАЗ-740, В) Д240

Исследования по динамике износа коренных и шатунных шеек коленчатых валов транспортной техники показали, что фактически наработка нового двигателя до отправки в капитальный ремонт, например двигателя КамАЗ-740 составляет 110-160 тыс. км, а между ремонтом 50-70 тыс.км. Хотя согласно ГОСТ 23965-79 ресурс двигателей после капитального ремонта по сравнением с ресурсом нового двигателя должен быть не ниже 80 %. ГОСТ 23965-79 определяет установленные ресурсы до капитального ремонта не менее 350 тыс. км для двигателей с рабочим объемом 11 л и 200 тыс. км- для дизелей автомобилей сельскохозяйственного назначения того же объема (рис 2.2.3)

http://3drive.ru/articles/engine/perebiraem-dvigatel-svoimi-rukami
http://autoexpert174.ru/remont-dvigatelja-svoimi-rukami/
Источник http://www.autoezda.com/2014-07-01-14-45-35/%D1%80%D0%B5%D0%BC%D0%BE%D0%BD%D1%82-%D0%B4%D0%B2%D0%B8%D0%B3%D0%B0%D1%82%D0%B5%D0%BB%D1%8F.html
