Реле стартера – это небольшой, но критически важный компонент в электрической системе любого автомобиля. Оно действует как посредник между замком зажигания и стартером, позволяя запустить двигатель безопасно и эффективно. Без исправно функционирующего реле, запуск автомобиля становится невозможным, что может привести к серьезным неудобствам. В этой статье мы подробно рассмотрим, что такое реле стартера, как оно работает, какие виды существуют, как его выбрать, установить и диагностировать неисправности.

Что такое реле стартера и зачем оно нужно?

Реле стартера, также известное как реле пуска двигателя, представляет собой электромагнитный переключатель. Его основная задача – коммутировать ток высокой мощности, необходимый для работы стартера. Стартер – это мощный электродвигатель, который вращает коленчатый вал двигателя внутреннего сгорания, обеспечивая его запуск; Замок зажигания, управляемый ключом, подает лишь небольшой ток, недостаточный для непосредственного питания стартера.

Использование реле стартера позволяет:

• Защитить замок зажигания: Небольшой ток, протекающий через замок зажигания, снижает риск его перегрева и повреждения.
• Обеспечить надежный запуск: Реле позволяет подать на стартер ток необходимой силы, обеспечивая уверенный запуск двигателя даже в сложных условиях.
• Упростить электрическую схему: Реле позволяет управлять мощным потребителем (стартером) с помощью слаботочного сигнала.

Таким образом, реле стартера играет роль усилителя, позволяя безопасно и эффективно запускать двигатель автомобиля.

Принцип работы реле стартера

Реле стартера работает по принципу электромагнитной индукции. Оно состоит из следующих основных компонентов:

• Катушка (обмотка): Проводник, намотанный на сердечник, который создает электромагнитное поле при подаче напряжения.
• Сердечник: Металлический элемент, усиливающий электромагнитное поле.
• Контакты: Два или более электрических контакта, которые замыкаются или размыкаются под воздействием электромагнитного поля.
• Якорь: Подвижный элемент, который перемещается под воздействием электромагнитного поля, соединяя или разъединяя контакты.
• Возвратная пружина: Обеспечивает возврат якоря в исходное положение после снятия напряжения с катушки.

Когда на катушку реле подается напряжение (обычно 12 В от замка зажигания), вокруг нее возникает электромагнитное поле. Это поле притягивает якорь, который, в свою очередь, замыкает контакты. Замкнутые контакты соединяют аккумуляторную батарею непосредственно со стартером, позволяя ему запуститься. Когда напряжение с катушки снимается, электромагнитное поле исчезает, якорь возвращается в исходное положение под действием возвратной пружины, контакты размыкаются, и стартер прекращает работу.

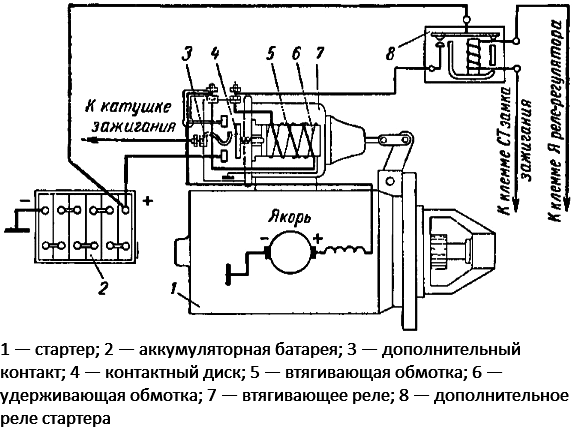

Схема подключения реле стартера

Схема подключения реле стартера обычно выглядит следующим образом:

1. Контакт 30: Подключается непосредственно к плюсовой клемме аккумуляторной батареи.
2. Контакт 87: Подключается к стартеру.
3. Контакт 85: Подключается к заземлению (массе) автомобиля.
4. Контакт 86: Подключается к замку зажигания (к проводу, на котором появляется +12В при повороте ключа в положение «Старт»).

Важно отметить, что нумерация контактов реле может незначительно отличаться в зависимости от производителя и модели автомобиля. Поэтому перед подключением реле необходимо внимательно изучить схему подключения, указанную на корпусе реле или в руководстве по эксплуатации автомобиля.

Виды реле стартера

Существует несколько видов реле стартера, отличающихся по конструкции, характеристикам и области применения. Основными типами являются:

• Стандартное реле: Наиболее распространенный тип реле, используемый в большинстве автомобилей. Оно имеет простую конструкцию и обеспечивает надежную работу.
• Мини-реле: Компактный вариант стандартного реле, используемый в автомобилях с ограниченным пространством под капотом. Оно обладает аналогичными характеристиками, но меньшими размерами.
• Силовое реле: Предназначено для коммутации больших токов. Используется в автомобилях с мощными стартерами или в системах с дополнительным электрооборудованием.
• Реле с защитой от перегрузки: Оснащено встроенным предохранителем, который защищает реле и стартер от повреждений в случае перегрузки.

При выборе реле стартера необходимо учитывать тип автомобиля, мощность стартера и особенности электрической системы. Рекомендуется использовать реле, рекомендованные производителем автомобиля или соответствующие требованиям оригинального оборудования (OEM).

Как выбрать реле стартера

Выбор подходящего реле стартера – важный этап, от которого зависит надежность запуска двигателя. При выборе необходимо учитывать следующие факторы:

• Тип автомобиля: Для каждой модели автомобиля предусмотрены определенные типы реле стартера. Информацию о подходящем реле можно найти в руководстве по эксплуатации автомобиля или в каталогах производителей автозапчастей.
• Номинальный ток: Реле должно выдерживать ток, потребляемый стартером; Номинальный ток реле должен быть не меньше тока стартера.
• Номинальное напряжение: Реле должно соответствовать напряжению бортовой сети автомобиля (обычно 12 В).
• Конструкция: Необходимо выбрать реле, которое подходит по размерам и способу крепления.
• Производитель: Рекомендуется выбирать реле от известных и проверенных производителей, чтобы обеспечить надежность и долговечность.

Также стоит обратить внимание на наличие защиты от перегрузки и короткого замыкания. Реле с защитой обеспечивают дополнительную безопасность и предотвращают повреждение стартера и других компонентов электрической системы автомобиля.

Признаки неисправности реле стартера

Неисправное реле стартера может проявляться различными способами. Наиболее распространенные признаки неисправности:

• Двигатель не запускается: При повороте ключа в положение «Старт» не происходит никакой реакции. Стартер не вращается, и двигатель не запускается.
• Щелчки при попытке запуска: При повороте ключа в положение «Старт» слышны щелчки в районе реле стартера, но стартер не вращается. Это может указывать на неисправность катушки реле или на плохой контакт.
• Стартер вращается медленно: Стартер вращается медленнее, чем обычно, и двигатель запускается с трудом. Это может быть вызвано недостаточным напряжением, подаваемым на стартер из-за неисправного реле;
• Стартер не выключается: После запуска двигателя стартер продолжает вращаться. Это может быть вызвано залипанием контактов реле.
• Перегорание предохранителя: Предохранитель, защищающий цепь стартера, постоянно перегорает. Это может указывать на короткое замыкание в реле стартера.

При появлении одного или нескольких из этих признаков необходимо проверить реле стартера и, при необходимости, заменить его.

Как проверить реле стартера

Проверить реле стартера можно несколькими способами:

1. Визуальный осмотр: Осмотрите реле на наличие видимых повреждений, таких как трещины, сколы, обгоревшие контакты или следы коррозии.
2. Проверка мультиметром: С помощью мультиметра можно проверить целостность катушки реле и состояние контактов. Для этого необходимо измерить сопротивление катушки и проверить наличие проводимости между контактами в замкнутом и разомкнутом состоянии.
3. Проверка подачей напряжения: На катушку реле подается напряжение (обычно 12 В) и проверяется, замыкаются ли контакты. При этом должен быть слышен щелчок, свидетельствующий о срабатывании реле.
4. Замена на заведомо исправное реле: Если есть возможность, можно временно заменить проверяемое реле на заведомо исправное и проверить, исчезла ли проблема.

Если при проверке реле обнаружены неисправности, его необходимо заменить.

Замена реле стартера: пошаговая инструкция

Замена реле стартера – относительно простая процедура, которую можно выполнить самостоятельно. Однако, перед началом работы необходимо соблюдать меры предосторожности:

• Отключите аккумуляторную батарею: Перед началом работы отключите минусовую клемму аккумуляторной батареи, чтобы избежать короткого замыкания.
• Используйте подходящие инструменты: Для замены реле вам понадобятся отвертка, плоскогубцы и, возможно, гаечный ключ.
• Будьте внимательны: Внимательно изучите схему подключения реле, чтобы не перепутать провода.

Пошаговая инструкция по замене реле стартера:

1. Найдите реле стартера: Реле стартера обычно располагается в блоке реле и предохранителей под капотом автомобиля. Найдите реле, соответствующее реле стартера, по схеме, указанной на крышке блока.
2. Отключите старое реле: Аккуратно извлеките старое реле из разъема. При необходимости, используйте отвертку или плоскогубцы.
3. Подключите новое реле: Вставьте новое реле в разъем. Убедитесь, что реле надежно зафиксировано.
4. Подключите аккумуляторную батарею: Подключите минусовую клемму аккумуляторной батареи.
5. Проверьте работу: Поверните ключ в положение «Старт» и убедитесь, что двигатель запускается.

После замены реле рекомендуется проверить электрическую цепь стартера, чтобы убедиться в отсутствии других неисправностей.

Профилактика неисправностей реле стартера

Чтобы предотвратить неисправности реле стартера, рекомендуется соблюдать следующие правила:

• Регулярно проверяйте состояние контактов: Осматривайте контакты реле на наличие коррозии и окисления. При необходимости, очищайте контакты специальным очистителем.
• Избегайте перегрузок: Не пытайтесь запускать двигатель слишком долго. Если двигатель не запускается с первой попытки, дайте стартеру отдохнуть несколько секунд, прежде чем повторять попытку.
• Следите за состоянием аккумуляторной батареи: Недостаточно заряженная аккумуляторная батарея может создавать дополнительную нагрузку на реле стартера.
• Используйте качественные компоненты: При замене реле стартера используйте только качественные компоненты от известных производителей.
• Проводите регулярное техническое обслуживание: Регулярно проверяйте состояние электрической системы автомобиля и своевременно устраняйте выявленные неисправности.

Соблюдение этих простых правил позволит продлить срок службы реле стартера и обеспечить надежный запуск двигателя вашего автомобиля.

Альтернативные решения, если реле стартера неисправно

В ситуации, когда реле стартера вышло из строя, а его замена не представляется возможной немедленно, существуют временные решения, позволяющие запустить двигатель. Важно понимать, что эти методы носят аварийный характер и не должны использоваться на постоянной основе.

Одним из таких методов является «прямой запуск». Он предполагает подачу напряжения непосредственно на стартер, минуя реле. Это можно сделать, например, при помощи толстого провода, соединив плюсовую клемму аккумулятора с контактом стартера. Однако, этот метод крайне опасен и требует предельной осторожности, так как может привести к короткому замыканию и повреждению электрической системы автомобиля.

Другой вариант – использование перемычки (джампера). В этом случае, перемычка устанавливается между контактами 30 и 87, которые обычно замыкаются реле. На странице https://example.com/ можно найти дополнительную информацию и схемы подключения для различных моделей автомобилей. Важно убедиться, что перемычка рассчитана на ток стартера, чтобы избежать ее перегрева и возгорания.

Важно помнить, что эти методы – лишь временное решение, и при первой же возможности необходимо заменить неисправное реле на новое.

На странице https://example.com/ можно найти дополнительную информацию и схемы подключения для различных моделей автомобилей.

Игнорирование неисправности реле стартера может привести к более серьезным проблемам с электрической системой автомобиля и даже к поломке стартера. Поэтому, не стоит откладывать ремонт и замену реле на потом.

Реле стартера – это небольшой, но важный компонент, обеспечивающий надежный запуск двигателя. Знание принципов его работы, признаков неисправности и способов проверки позволит вам своевременно выявить и устранить проблему. Регулярное техническое обслуживание и использование качественных компонентов – залог долгой и бесперебойной работы реле стартера. На странице https://example.com/ представлена подробная информация о различных типах реле и способах их диагностики.
