Министерство образования Свердловской области

Новоуральский профессиональный лицей

Выпускная квалификационная работа

Устройство, работа, неисправности, ремонт

сцепления автомобиля КамАЗ

Специальность Водитель автомобиля,

слесарь по ремонту,

Выполнил Угарова Елена

На методической комиссии

На Выпускную квалификационную работу учащемуся на профессию автомеханик.

Тема Выпускной квалификационной работы «Устройство, работа, неисправности, ремонт сцепления автомобиля КамАЗ.

Исходные данные к Выпускной квалификационной работе: автомобиль, система, узел, агрегат.

Указание по содержанию Выпускной квалификационной работы:

1) По пояснительной записке:

а) по описательной части: описывается устройство, работа, неисправности, ре-

монт системы, узла, агрегата__________________________________________

б) по расчетно-технологической части описывается технология разработки, ре-

монта, сборки системы, узла, агрегата__________________________________

Принимаем инструмент, станки, приспособления, материалы (расчетная

часть в работе отсутствует)­­­­­­­­­­­­­­­­­­­­­­­___________________________________________

в) по экономической части: затраты на материальные ресурсы, полуфабрикаты,

комплектующие изделия, расчет трудоемкой з/п (в рублях), калькуляция

г) по технике безопасности и производственной санитарии: описываются тре-

бования ТБ при проведении вышеперечисленных работ и санитария помеще-

ния рабочих мест ___________________________________________________

2) Содержание и объем графической части.

Требуется выполнить на одном листе формата А-1 (241х594) на чертежной бу-

маге карандашом или тушью с соблюдением требований ГОСТа.

3) Сроки выполнения: январь-июнь 2002г.

Сроки ограничения работы: 5 июня 2002г.

Руководитель ВКР Клюкин В.М.

Консультанты Дюгай Р.А.

СОДЕРЖАНИЕ

Глава I. Устройство сцепления……………………………………………..

Привод управления механизмом сцепления………………………

Глава II. Работа и техническое обслуживание сцепления…………….

Глава III. Возможные неисправности в сцеплении и методы их

Глава IV. Техника безопасности и производственная санитария…….

Введение

Автомобили КамАЗвыпускает Камский автомобильный завод, одно из крупнейших предприятий страны.

Конструкторскую документацию на эти автомобили разработал Московский автомобильный завод им. И.А. Лихачева совместно с КамАЗ.

Высокий уровень конструктивных и технических решений обеспечил создание современного высокоэффективного, экономичного семейства автомобилей, открывших новую страницу в истории отечественного автомобилестроения (Приложение 1).

Однако достижение высоких эксплуатационно-технических свойств автомобилей связано с некоторым общим усложнением их конструкции, что предъявляет более высокие требования к организации и уровню эксплуатации. Именно этим обусловлена перестройка системы технического обслуживания автомобилей КамАЗ, развитие сети фирменного обслуживания и централизованного ремонта наиболее сложных агрегатов на заводах Минавтосельхозмаша Российской Федерации.

Грузовые автомобили КамАЗ по мере развития их выпуска играют все более важную роль в народном хозяйстве нашей страны. Знание их характеристик, устройства и работы основных агрегатов и систем, содержания технического обслуживания позволит водителям, работникам автомобильного транспорта более полно использовать технические возможности машин в процессе их эксплуатации.

Глава I . УСТРОЙСТВО СЦЕПЛЕНИЯ

Трансмиссия автомобиля – это совокупность агрегатов и ме­ханизмов, предназначенных для передачи крутящего момента от двигателя к ведущим колесам и изменения его по величине и направлению.

Трансмиссия (рис. 1.1) автомобиля КамАЗ механическая и состоит из сцепления, коробки передач, раздаточной коробки, карданной передачи, главных передач, дифференциалов, полу­осей.

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

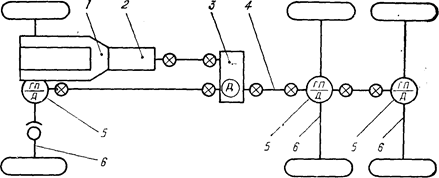

Рис. 1.1. Компоновочная схема трансмиссии:

1-сцепление; 2-коробка передач; 3-раздаточная коробка; 4-карданная передача; 5- главная передача и дифференциал; 6-полуоси

Сцепление предназначено для:

— отсоединения двигателя от трансмиссии при переключении передач, резком торможении;

— плавного соединения двигателя с трансмиссией при трогании с места;

— предохранения двигателя и трансмиссии от перегрузок;

— передачи крутящего момента от двигателя на коробку пере­дач.

По типу сцепление сухое, двухдисковое, постоянно включен­ное, с периферийным расположением нажимных пружин.

Расположено оно в картере, закрепленном на двигателе, и состоит из механизма сцепления и привода управления.

1.1. МЕХАНИЗМ СЦЕПЛЕНИЯ

Он состоит (рис. 1.2) из ведущих деталей, ведомых деталей, нажимного устройства, механизма выключения.

Принцип действия сцепления основан на использовании сил трения, возникающих между дисками. Ведущие диски сцепле­ния воспринимают от маховика крутящий момент двигателя, а ведомые диски передают этот момент двигателя первичному валу коробки передач. Нажимное устройство (12 нажимных пружин) обеспечивает плотное прижатие ведущих и ведомых деталей сцепления для создания необходимого момента трения. Крутящий момент от ведущих деталей передается на ведомые за счет сил трения.

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

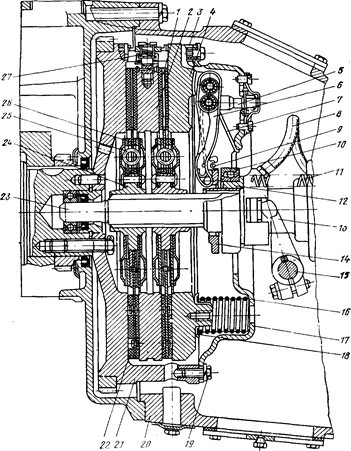

Рис. 1.2. Механизм сцепления:

1- ведомый диск; 2- ведущий диск; 3- установочная втулка; 4- на­жимной диск; 5-вилка оттяжного рычага; 6- оттяжной рычаг: 7-пру­жина упорного кольца; 8-шланг смазывания муфты; 9-петля пружины; 10-выжимной подшипник; 11-оттяжная пружина; 12-муфта выклю­чения сцепления; 13- вилка выключения сцепления; 14- упорное кольцо; 15- вал вилки; 16- нажимная пружина; 17- кожух; 18-теплоизолирующая шайба; 19- болт крепления кожуха; 20- картер сцепления; 21-ма­ховик; 22-фрикционная закладка; 23- первичный вал; 24- диск га­сителя крутильных колебаний; 25- пружина гасителя крутильных коле­баний; 26-кольцо ведомого диска; 27-механизм автоматической регу­лировки положения среднего ведущего диска

К ведущим деталям относятся средний ведущий диск, на­жимной диск, кожух сцепления.

Средний ведущий диск (рис. 1.3, а) отлит из чугуна и уста­новлен в пазах маховика на четырех шипах, равномерно рас­положенных по окружности диска. Для обеспечения вентиляции сцепления, лучшего отвода тепла и снижения веса в теле диска выполнены окна, разделенные между собой внутренними реб­рами. В шипах размещен рычажный механизм, который меха­нически регулирует положение среднего диска при выключении сцепления с целью обеспечения чистоты выключения.

Нажимной диск (рис. 1.3, б) отлит из серого чугуна, как и средний ведущий диск, установлен в пазах маховика на четы­рех шипах. С одной стороны диск имеет шлифованную поверх­ность, с другой – 12 бобышек для установки нажимных пру­жин.

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

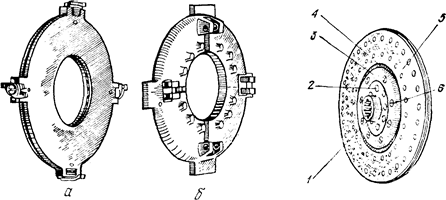

Рис. 1.3. Диски сцепления:

а – средний ведущий диск; б — нажимной диск; в — ведомый диск с демпфером в сборе:

1-ступица; 2-заклепка; 3-обойма демпфера; 4-ведомый диск; 5-фрикционная накладка; 6- пружина демпфера

Каждый шип со стороны кожуха имеет прилив, в котором профрезерован паз и расточены два отверстия для установки оси рычага выключения сцепления.

Кожух сцепления стальной, штампованный, устанавливается на картере маховика на двух установочных втулках и крепится 12 болтами.

В кожухе имеются 12 углублений для установки пружин и отверстия для установки вилок рычагов.

К ведомым деталям относятся два ведомых диска с демпфе­ром, ведомый вал сцепления (он же первичный вал коробки пе­редач).

Ведомый диск (рис. 1.3, в) состоит из диска с фрикционными накладками, ступицы диска, демпфера (гасителя крутильных колебаний).

Ведомый диск изготовлен из стали. В центре диска имеется отверстие для установки ступицы. В диске выполнены восемь окон для пружин демпфера. По периферии диска с обеих сто­рон приклепаны заклепками фрикционные накладки, изготов­ленные из асбестовой композиции.

Ступица имеет внутренние шлицы, которыми устанавливает­ся на шлицах первичного вала коробки передач. В ступице так­же выполнены восемь окон для пружин демпфера.

Демпфер служит для гашения крутильных колебаний, кото­рые возникают в двигателе и трансмиссии.

Из-за неравномерности работы двигателя и упругости ко­ленчатого вала происходит постоянное закручивание и раскру­чивание вала, т.е. возникают собственные крутильные колеба­ния.

В трансмиссии имеются валы коробки передач, раздаточной коробки, карданной передачи, полуосей. При резком включении сцепления, торможении автомобиля без выключения сцепления, при наезде колес на препятствие в валах трансмиссии возника­ют вынужденные колебания.

При неравномерной работе двигателя крутильные колебания от двигателя могут передаваться в трансмиссию. Это особенно опасно, когда частота собственных угловых колебаний транс­миссии совпадает с частотой крутильных колебаний. В этом случае наступает резонанс и нагрузка на детали трансмиссии резко увеличивается, что может привести к поломке их. Вынуж­денные крутильные колебания в трансмиссии, в свою очередь, могут передаваться в двигатель, что резко увеличивает нагруз­ку на его детали. Поэтому для предохранения от резонансных крутильных колебаний валов в ведомых дисках сцепления уста­навливаются демпферы (гасители крутильных колебаний).

Демпфер имеет упругий и фрикционный элементы.

Упругий элемент служит для изменения частоты колебаний валов и предотвращения явления резонанса, т.е. совпадения частот собственных угловых колебаний и крутильных колеба­ний, и состоит из восьми цилиндрических пружин.

Фрикционный элемент уменьшает амплитуды вынужденных колебаний, преобразуя энергию колебаний в тепло, и состоит из двух обойм, двух дисков, двух фрикционных колец.

К фланцу ступицы с обеих сторон приклепаны диски демп­фера и обоймы.

К ведомому диску с обеих сторон приклепаны фрикционные кольца. Фрикционные кольца и диски демпфера также имеют по восемь окон, окна для пружин совпадают с окнами в ведо­мом диске и фланце ступицы. В окнах устанавливаются восемь цилиндрических пружин.

Таким образом, между ведомым диском и его ступицей нет жесткой связи – они связаны только через восемь пружин. Дис­ки демпфера выполнены в виде тарельчатых пружин и постоян­но прижимаются к фрикционным кольцам.

При возникновении крутильных колебаний ступица ведомо­го диска проворачивается относительно самого диска; пружины демпфера, сжимаясь, изменяют частоту колебаний, обеспечивая несовпадение частот собственных колебаний трансмиссии и вы­нужденных крутильных колебаний, т. е. предотвращают явление резонанса.

При повороте ступицы диски демпфера скользят по фрик­ционным кольцам, и за счет трения энергия колебаний превра­щается в тепло.

Нажимное устройство (см. рис. 1.2) состоит из двенадцати пружин. Пружины опираются на бобышки нажимного диска через шайбы из термоизоляционного материала. Суммарное уси­лие пружин равно 10500. 12200Н (1050. 1220 кгс).

Механизм выключения состоит из четырех оттяжных рыча­гов, упорного кольца, муфты выключения сцепления с выжимным подшипником, вилки выключения сцепления с валом, двух оттяжных пружин.

Четыре оттяжных рычага устанавливаются на нажимном диске и соединяются с кожухом с помощью вилок. Оттяжные рычаги соединяются с нажимным диском и вилками-пальцами. Пальцы установлены в диске и вилках на игольчатых подшипниках.

На оси рычага в вилке устанавливается пружина упорного кольца, которая одним усиком упирается в кожух, а другим че­рез петлю постоянно прижимает упорное кольцо к оттяжным рычагам. Упорное кольцо предохраняет оттяжные рычаги от износа.

Для выключения сцепления на крышку первичного вала ко­робки передач установлена муфта выключения сцепления с подшипником в сборе. Муфта под действием пружин постоянно прижимается запрессованными в нее сухарями к лапкам вилки выключения сцепления.

Для смазки муфты и подшипника установлены шланг пода­чи смазки и масленка на картере сцепления.

Вилка выключения сцепления установлена на валу приво­да, который, в свою очередь, установлен на втулках в расточках картера сцепления. На наружный конец вала установлен рычаг вала вилки.

1.2. ПРИВОД УПРАВЛЕНИЯ МЕХАНИЗМОМ СЦЕПЛЕНИЯ

Привод дистанционный, гидравлический, с пневмоусилителем, предназначен для выключения сцепления.

Емкость его гидросистемы 0,38 л.

Применяемая жидкость ГТЖ-22М или «Нева», «Томь».

Он состоит (рис. 1.4) из педали сцепления с оттяжной пру­жиной, главного цилиндра, пневмогидравлического усилителя, рычага вала вилки выключения сцепления с оттяжной пружи­ной, толкателя, трубопроводов.

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

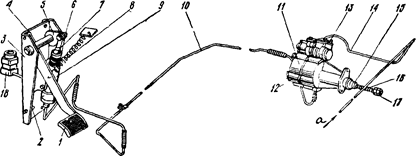

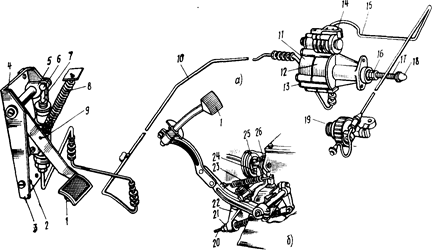

Рис. 1.4. Привод механизма сцепления:

1-педаль; 2- упор нижний; 3-кронштейн; 4- упор верхний; 5- рычаг; 6-па­лец эксцентриковый; 7- толкатель поршня; 8- пружина оттяжная; 9- цилиндр главный; 10-трубопровод гидравлический; 11-усилитель пневмогидравлический; /2-пробка; 13-клапан перепускной; 14-трубопровод пневматический; 15-чехол за­щитный; 16-толкатель поршня; 17-гайка сферическая регулировочная; 18-бачок компенсационный; а- сжатый воздух

При нажатии на педаль при выключении сцепления усилие от ноги водителя через рычаг и шток передается к главному цилиндру, откуда жидкость под давлением по трубопроводу по­ступает в корпус следящего устройства, которое при этом обес­печивает пропуск сжатого воздуха, поступающего по воздухо­проводу через редукционный клапан от воздушного баллона.

Одновременно от главного цилиндра жидкость под давле­нием поступает в гидравлический цилиндр усилителя. Суммар­ное усилие давления воздуха в цилиндре пневмоусилителя и давление жидкости в гидравлическом цилиндре передается на шток пневмоусилителя. Шток перемещает рычаг вала вилки вы­ключения сцепления, которая, поворачиваясь, выключает сцеп­ление.

Педаль сцепления установлена на оси кронштейна. Она пе­редает усилие на толкатель поршня главного цилиндра с помощью рычага и эксцентрикового пальца.

Главный цилиндр (рис. 1.5) установлен на кронштейне пе­дали сцепления.

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Рис. 1.5. Главный цилиндр:

1-толкатель (шток) поршня; 2-корпус; 3-поршень; 4-корпус бачка; 5-зазор свободного хода главного цилиндра;

А- зазор свободного хода главного цилиндра

Состоит из корпуса цилиндра, защитного чехла, штока, поршня, торцевой уплотнительной манжеты, пружины, пробки цилиндра, корпуса бачка.

В корпусе главного цилиндра образованы две полости, раз­деленные перегородкой. Верхняя полость совместно с бачком предназначена для заправки гидропривода рабочей жидкостью и хранения необходимого запаса рабочей жидкости.

Нижняя полость выполняет функции рабочей полости глав­ного цилиндра, в которой устанавливается поршень с манжетой и пружиной.

Пневмогидравлический усилитель привода сцепления слу­жит для создания дополнительного усилия с целью облегчения управления сцеплением. Он крепится двумя болтами к фланцу картера сцепления с правой стороны.

Усилитель (рис. 1.6) состоит из переднего 35 и заднего 44 корпусов, поршня выключения сцепления 43 с толкателем 3, пневматического поршня 31, следящего устройства.

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

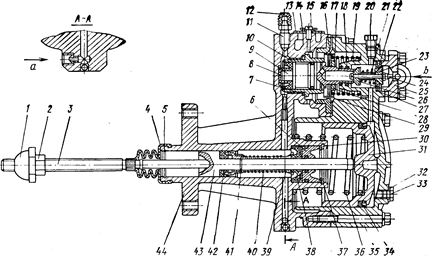

Рис. 1.6. Пневмогидравлический усилитель привода сцепления:

а- подвод тормозной жидкости; б-подвод воздуха; 1-сферическая гайка; 2-контр­гайка; 3-толкатель поршня выключения сцепления; 4-защит­ный чехол; 5-стопорное кольцо; 6-корпус уплотнения поршня; 7-уплотнительное кольцо; 8-манжет следящего поршня; 9-следящий поршень; 10-корпус следящего поршня; 11-перепускной кла­пан; 12-колпачок; 13-уплотнитель вы­пускного отверстия;14-крышка выпуск­ного отверстия; 15-винт крепления крыш­ки; 16-диафрагма следящего устройства; 17-седло диафраг­мы; 18-уплотнительное кольцо; 19-пру­жина диафрагмы; 20-пробка; 21-пружина возвратная; 22-седло впускного клапана; 23-впускной клапан; 24-стержень клапанов; 25-крышка под­вода воздуха; 26-выпускной клапан; 27-регулировочные прокладки; 28-гайка; 29-шайба диафрагмы; 30-кольцо упорное; 31-пневматический поршень; 32-прокладка; 33-пробка; 34-манжета поршня; 35-передний корпус; 36-пружина поршня; 37-шайба; 38-манжета уплотнителя; 39-распорная втулка; 40-распорная пружина; 41-упорная втулка; 42-манжета поршня; 43поршень выключения сцепления; 44-задний корпус

Передний корпус отлит из алюминиевого сплава. В нем рас­точены отверстие (вверху) и сверление (внизу). Сверление пред­назначено для установки пневматического поршня.

Верхнее ступенчатое отверстие предназначено для установ­ки впускного клапана с седлом следящего устройства.

Полости клапана в верхнем отверстии и надпоршневом пространстве нижнего сверления соединены между собой кана­лом. В стенке корпуса имеется пробка 33 для удаления конден­сата.

В цилиндре переднего корпуса расположен пневматический поршень 31 с манжетой и возвратной пружиной. Поршень на­прессован на толкатель, выполненный как одно целое с гидрав­лическим поршнем. Толкатель гидравлического поршня имеет сферическую гайку 1 и контргайку 2 . Усилия от пневматическо­го и гидравлического рабочих поршней суммируются и переда­ются через толкатель и его сферическую гайку на рычаг вала вилки выключения сцепления.

В заднем чугунном корпусе 44 расточены отверстие (внизу) и сверление (вверху). Отверстие выполняет роль цилиндра гид­равлического поршня выключения сцепления.

Со стороны переднего корпуса в отверстие установлено и зафиксировано уплотнение поршня.

Верхнее сверление предназначено для установки корпуса поршня следящего устройства.

Рабочая жидкость из главного цилиндра поступает в полость гидравлического поршня через отверстие а в корпусе.

Сжатый воздух в верхнюю полость переднего корпуса под­водится через отверстие в крышке корпуса.

Следящее устройство предназначено для автоматического изменения давления воздуха в силовом пневмоцилиндре за поршнем пропорционально усилию на педали сцепления. Оносостоит из следящего поршня с манжетой 8, корпуса следящего поршня 10, диафрагмы с седлом выпускного клапана и пружиной, выпускного и впускного клапанов с возвратной пру­жиной.

В корпусе установлен следящий поршень с манжетой. Ход поршня ограничивается упорным кольцом.

Диафрагма зажата между корпусами; в ней при помощи гайки закрепляются седло выпускного клапана и две тарелки пружины диафрагмы.

Конические выпускной и впускной клапаны собраны на об­щем стержне. Пружина клапанов прижимает впускной клапан к седлу, закрепленному в корпусе при помощи крышки подвода воздуха.

Канал б для подвода сжатого воздуха в цилиндр пневмати­ческого поршня соединяется с полостью перед диафрагмой ка­либрованным отверстием.

Воздух из цилиндра пневматического поршня выпускается через выпускной клапан, внутреннюю полость седла выпускного клапана и отверстие, закрытое уплотнителем с крышкой.

Глава II . РАБОТА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Исходное положение . Педаль привода сцепления находится в исходном положении, шток главного цилиндра – в верхнем положении. Поршень под действием пружины прижат к пере­городке корпуса. Между штоком и поршнем имеется зазор, по­лости главного цилиндра сообщаются между собой. В трубопро­воде, соединяющем главный цилиндр с гидроусилителем, давле­ние отсутствует.

Толкатель гидравлического поршня гидроусилителя под дей­ствием возвратной пружины рычага вала вилки прижимается к гидравлическому поршню, который через другой толкатель удерживает пневматический поршень в исходном положении.

Нажимной диск 4 (см. рис. 1.2) сцепления под действием нажимных пружин 16 прижимает ведомые диски к среднему ве­дущему диску 2 и маховику 21. Муфта выключения сцепления под действием пружин отведена от упорного кольца 14 на 3,2. 4мм, обеспечивая тем самым полноту включения сцепления.

Крутящий момент, развиваемый двигателем, от коленчатого вала передается на маховик, средний ведущий и нажимной диски и далее за счет трения на ведомые диски. От ведомых дис­ков крутящий момент через демпфер передается на ступицы ведомых дисков и далее на первичный вал 23 коробки передач.

Выключение сцепления. При нажатой педали привода сцеп­ления толкатель 1 главного цилиндра (см. рис. 1.5) закрывает отверстие в поршне 3, предотвращая перетекание жидкости из нижней полости в верхнюю, и перемещает поршень, сжимая пружину. При перемещении поршня в цилиндре повышается давление, которое передается по шлангам и трубопроводам к входному отверстию пневмогидроусилителя.

Рабочая жидкость под давлением поступает в полость ци­линдра гидравлического поршня усилителя (рис. 1.6) и далее по каналу в заднем корпусе подводится к следящему поршню 9 .

Следящий поршень начинает перемещаться, сжимая при этом пружину диафрагмы и перемещая седло выпускного кла­пана. Седло, перемещаясь, закрывает выпускной клапан, сжи­мая при этом пружину клапанов, и открывает впускной клапан. Сжатый воздух поступает в надпоршневое пространство пнев­матического поршня 31. Поршень начинает перемещаться, сжи­мая пружину, и перемещает через толкатель гидравлический поршень, а он через свой толкатель 3 поворачивает рычаг вала 15 вилки 13 (см. рис. 1.2), который, в свою очередь, поворачи­вает вал и связанную с ним вилку выключения сцепления. Вил­ка своими лапками нажимает на сухари муфты выключения сцепления, перемещает ее, выбирая зазор, до упора в упорное кольцо 14 рычагов. При дальнейшем перемещении муфты упор­ное кольцо нажимает на оттяжные рычаги 6 , поворачивает их на осях вилок и отжимает нажимной диск 4 от ведомого диска, сжимая при этом нажимные пружины 16. Рычаги среднего ве­дущего диска 27 под действием своих пружин поворачиваются и перемещают диск в среднее положение.

Крутящий момент, развиваемый двигателем, на ведомые дис­ки и далее на трансмиссию не передается.

Часть сжатого воздуха через калиброванные отверстия в пе­реднем корпусе подводится в полость диафрагмы. Следящий поршень оказывается под действием двух направленных на­встречу друг другу усилий. При полностью выжатой педали сцепления давление жидкости на следящий поршень максималь­но, поэтому впускной клапан полностью открыт и пневматиче­ский поршень под давлением сжатого воздуха занимает левое положение, обеспечивая полное выключение сцепления.

Включение сцепления . При отпускании педаль сцепления под действием оттяжной пружины возвращается в исходное по­ложение, поршень главного цилиндра под действием давления жидкости также возвращается в исходное положение.

Давление жидкости на следящий поршень пневмоусилителя уменьшается, следящий поршень перемещается в левое положе­ние, диафрагма под действием пружины и давления сжатого воздуха прогибается, перемещая седло выпускного клапана. Впускной клапан под действием пружины садится на седло, прекращая подачу сжатого воздуха. Выпускной клапан при дальнейшем перемещении седла отрывается от него и сообщает надпоршневое пространство цилиндра пневматического поршня с атмосферой. Поршень под действием пружины перемещается в правое положение. Гидравлический поршень сначала под дей­ствием нажимных пружин сцепления, а затем под действием возвратной пружины рычага вала вилки выключения сцепле­ния занимает исходное положение. Муфта выключения сцепле­ния с подшипником перестает воздействовать на упорное коль­цо оттяжных рычагов. При этом нажимной диск под действием нажимных пружин прижимает ведомые диски к маховику и среднему ведущему диску, усилие прижатия увеличивается по­степенно, благодаря следящему действию пневмоусилителя. Кру­тящий момент, передаваемый на первичный вал коробки пере­дач от двигателя, постепенно увеличивается и достигает мак­симальной величины.

Для полного выключения сцепления водитель должен при­ложить усилие к педали 150Н (15кгс).

При отсутствии сжатого воздуха в пневматической системе автомобиля сцепление можно выключить за счет давления толь­ко в гидравлической части усилителя. При этом для создания необходимого давления водитель должен увеличить усилие на педаль сцепления до 600Н (60кгс).

На следящий поршень усилителя действуют два усилия. Одно усилие от давления жидкости на поршень, которое стре­мится переместить поршень и открыть впускной клапан. Дру­гое – от действия пружины диафрагмы и давления сжатого воздуха на диафрагму; оно стремится закрыть впускной клапан.

Если водитель нажмет на педаль сцепления не до упора и остановит ее в промежуточном положении, то при повышении давления в диафрагменной полости наступает момент, когда усилие сжатого воздуха и пружины на диафрагму станет боль­ше, чем усилие давления жидкости на следящий поршень. При этом диафрагма переместится влево настолько, что возвратная пружина закроет впускной клапан. При перемещении следяще­го поршня давление жидкости увеличивается и усилия с обеих сторон следящего поршня уравновешиваются. В этом случае оба клапана (впускной и выпускной) закрыты и следящий пор­шень занимает промежуточное положение.

При увеличении давления рабочей жидкости (т.е. при даль­нейшем перемещении педали сцепления) впускной клапан от­кроется и новая порция воздуха поступит в цилиндр пневмопоршня, что обеспечит перемещение поршня и дальнейшее выключение сцепления. Следящее действие пневмоусилителя обеспечивает плавное включение сцепления.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СЦЕПЛЕНИЯ

В процессе работы сцепления происходит износ фрикцион­ных поверхностей, сопряжении привода управления, потеря гер­метичности усилителя, что ведет к нарушению регулировочных параметров. Расходуется также смазочный материал.

Интенсивность перечисленных процессов зависит, главным образом, от дорожных условий, величины нагрузки в кузове на крюке, количества транспортных средств на дорогах, а так­же от практических навыков водителей. Поэтому при эксплуа­тации автомобилей предусматривается обслуживание сцепления.

При техническом обслуживании:

— проверить герметичность привода, целостность оттяжных пру­жин педали сцепления и рычага вала вилки выключения сцеп­ления;

— отрегулировать свободный ход толкателя поршня главного цилиндра привода и свободный ход рычага вала вилки выклю­чения сцепления;

— смазать подшипники муфты выключения сцепления и вала вилки выключения сцепления;

— проверить уровень жидкости в бачке главного цилиндра при­вода сцепления, при необходимости долить жидкость;

— затянуть болты крепления пневмоусилителя;

— сменить жидкость в системе гидропривода сцепления (один раз в год осенью).

При эксплуатации, по мере износа накладок ведомых дисков, необходимо регулировать привод сцепления для обеспечения свободного хода муфты выключения сцепления.

Регулирование привода сцепления заключается в проверке и регулировке свободного хода педали сцепления, свободного хода муфты выключения сцепления и полного хода толкателя пневмоусилителя.

Свободный ход муфты выключения сцепления проверять перемещением вручную рычага вала вилки. При этом отсо­единить пружину от рычага. Если свободный ход рычага, изме­ренный на радиусе 90 мм, окажется менее 3мм, отрегулировать его сферической гайкой толкателя до величины 3,7. 4,6мм, что соответствует свободному ходу муфты выключения сцепления 3,2. 4мм.

Полный ход толкателя пневмоусилителя должен быть не ме­нее 25мм. Проверить полный ход толкателя пневмоусилителя нажатием педали сцепления до упора. При меньшей величине хода не обеспечивается полное выключение сцепления. В случае недостаточного хода толкателя пневмоусилителя проверить сво­бодный ход педали сцепления, количество жидкости в бачке главного цилиндра привода сцепления, а при необходимости прокачать гидросистему привода сцепления.

Свободный ход педали , соответствующий началу работы главного цилиндра, должен составлять 6. 15мм. Измерять его надо в средней части площадки педали сцепления. Если сво­бодный ход выходит за пределы, указанные выше, отрегулиро­вать зазор А (см. рис. 1.5) между поршнем и толкателем порш­ня главного цилиндра эксцентриковым пальцем 6 (см. рис. 1.4), который соединяет верхнюю проушину толкателя 7 с рычагом 5 педали. Регулировать зазор при положении, когда оттяжная пружина 8 прижимает педаль сцепления к верхнему упору 4. Повернуть эксцентриковый палец так, чтобы перемещение педали от верхнего упора до момента касания толкателем поршня со­ставило 6…15мм, затем затянуть и зашплинтовать корончатую гайку. Полный ход педали сцепления должен составлять 185. 195мм.

Прокачку гидросистемы выполнять для удаления воздуш­ных пробок, возникающих из-за нарушения герметичности гид­ропривода, в следующем порядке:

— снять с бачка 4 (см. рис. 1.5) главного цилиндра пробку 5 и заполнить бачок рабочей жидкостью до уровня не менее 15. 20мм от верхней кромки заливной горловины бачка. Заполнить систему рабочей жидкостью, применяя сетчатый фильтр во из­бежание попадания в систему посторонних примесей;

— снять с перепускного клапана на пневмоусилителе колпачок 12 (см. рис. 1.6) и надеть на головку клапана шланг для про­качки гидропривода. Свободный конец шланга опустить в стеклянный сосуд вместимостью 0,5л, наполненный рабочей жид­костью на 1/4. 1/3 высоты сосуда;

— отвернуть на 1/2. 1 оборот перепускной клапан и последова­тельно резко нажать на педаль сцепления до упора в ограничи­тель хода с интервалами между нажатиями 0,5. 1с до прекра­щения выделения пузырьков воздуха из рабочей жидкости, по­ступающей по шлангу в стеклянный сосуд;

— при прокачке добавлять рабочую жидкость в систему, не допуская снижения ее уровня в бачке ниже 40мм от верхней кромки заливной горловины бачка во избежание попадания в систему воздуха;

— по окончании прокачки при нажатой до упора педали сцеп­ления завернуть до отказа перепускной клапан, снять с головки клапана шланг, надеть колпачок;

— после прокачки системы долить свежую рабочую жидкость в бачок до нормального уровня (15. 20мм от верхней кромки заливной горловины бачка).

Качество прокачки определяется величиной полного хода толкателя пневмоусилителя.

Для проверки уровня жидкости в процессе эксплуатации от­крыть пробку заливной горловины бачка. При этом уровень жидкости должен быть не ниже 15. 20мм от верхней кромки заливной горловины.

Глава III . ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ В СЦЕПЛЕНИИ И

МЕТОДЫ ИХ УСТРАНЕНИЯ

В сцеплении могут быть следующие основные неисправности: нарушение регулировки привода, вызывающее неполное выключение и неплавное включение сцепления, пробуксовку дисков; износ фрикционных накладок ведомого диска, подшипника муфты выключения сцепления, манжеты рабочего цилиндра привода сцепления.

Пробуксовка дисков сцепления возникает при ослаблении или поломке нажимных пружин, износе или короблении поверхностей трения маховика и нажимного диска, замасливании фрикционных накладок ведомого диска. Неисправные нажимные пружины и замасленные фрикционные накладки заменяют на новые. Поверхности трения маховика и нажимного диска обрабатывают шлифованием.

Неполное выключение сцепления появляется в результате увеличенного свободного хода педали (при механическом приводе) или уменьшении хода поршня рабочего цилиндра (при гидравлическом приводе), а также вследствие деформации ведомого диска. Свободный ход педали устанавливают при регулировании, а дефектный ведомый диск заменяют на новый.

Неплавное включение сцепления обусловливается износом накладок ведомого диска, затрудненным перемещением ступицы ведомого диска, неодновременным нажатием подшипника выключения, заеданием педали сцепления на оси. Затрудненное перемещение ступицы ведомого диска на шлицах первичного вала коробки передач возникает из-за наличия забоин или заусенцев на шлицах. Последние зачищают и смазывают тонким слоем графитовой смазки. Неодновременность нажатия подшипника выключения сцепления на рычаги выключения устраняют регулировкой. При заедании педали сцепления зачищают торцы втулок от забоин и заусенцев и смазывают их.

При ремонте изношенные подшипники выключения сцепления заменяют на новые. Ведомый и нажимный диски, а также нажимные пружины в зависимости от состояния подвергают восстановлению или замене. Для выполнения ремонтных работ сцепление разбирают, применяя приспособления, одно из которых представлено на рис. 3.1.

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Рис. 3 .1. Приспособление для разборки и сборки сцепления:

1 опорная плита, 2 прижимный корпус, 3 контрольное кольцо, 4 установочные шпильки, 5 основание

Картер сцепления и блок цилиндров при ремонте не обезличивают. Их маркируют, чтобы предотвратить разукомплектование и обеспечить соосность коленчатого вала двигателя и ведущего вала коробки передач. Если эти детали обезличены, то после сборки центрирующее отверстие картера сцепления растачивают в приспособлении.

Основными дефектами картеров сцепления являются трещины, сколы, срыв или износ резьбы, износы отверстий и опорных плоскостей лап крепления к раме. Картеры бракуют, если трещины захватывают более половины периметра или проходят болеечемчерез одно отверстие под болты крепления. Трещины на картере сцепления заваривают. Сколы, захватывающие отверстие, наплавляют или приваривают отколотую часть детали. При срыве резьбы до двух ниток ее восстанавливают прогонкой метчиком. Если резьба имеет срыв более двух ниток или изношена, то ее восстанавливают путем нарезания резьбы увеличенного ремонтного размера, постановкой ввертыша или заваркой с последующим нарезанием резьбы номинального размера.

Изношенные более предельного размера отверстия под направляющий штифт крепления стартера, крепления двигателя к раме восстанавливают постановкой дополнительной детали – втулки. После запрессовки отверстие втулок обрабатывают под номинальный размер.

Изношенные опорные плоскости лап крепления картера сцепления к раме обрабатывают на фрезерном станке до устранения следов износа. При значительном износе осуществляют приварку шайб. Перед приваркой поверхность лапы фрезеруют, а отверстия зенкуют для установки шайб. Затем шайбы приваривают к картеру сцепления сплошным швом электродуговой сваркой. Завершают обработку зенковкой торцов лап заподлицо с основным металлом.

Основными дефектами нажимного и ведомого дисков сцепления являются трещины на поверхности нажимного диска или фрикционных накладок ведомого диска, износ фрикционных накладок, коробление или погнутость диска, ослабление заклепок крепления накладок или ступицы, износ и задиры рабочих поверхностей нажимного и среднего дисков. Диски и фрикционные накладки с трещинами бракуют. Изношенные фрикционные накладки заменяют новыми. Для этого удаляют старые заклепки. Правят ведомый диск, предварительно зачистив забоины и заусенцы на ступице. Коробление устанавливают на поверочной плите с помощью щупа. Щуп толщиной 0,3 мм не должен проходить между торцовой поверхностью диска и плитой. Приклепывание фрикционных накладок производят под прессом, применяя штамп. Вместо заклепок для соединения фрикционных накладок с диском применяют также клей.

Коробление плоскости касания нажимного диска с ведомым диском не более 0,15мм или погнутость ведомого диска больше указанной в технических условиях величины устраняют правкой. Нажимный диск правят на прессе, устанавливая на кольцо, расположенное на столе пресса, плоскостью касания к ведомому диску вниз. Правку ведомого диска осуществляют на плите или в приспособлении с помощью специальной оправки. Накладки бракуют, если ослаблены заклепки крепления их к ведомым дискам. При ослаблении более четырех заклепок крепления ступицы ведомого диска производят замену заклепок. Для этого изношенные отверстия в ступице и диске рассверливают под увеличенный ремонтный размер или сверлят новые отверстия между имеющимися. Отремонтированный ведомый диск в сборке с накладками должен быть отбалансирован. Допустимый дисбаланс устанавливается техническими условиями. Износ и задиры рабочей поверхности нажимного и среднего дисков устраняют обработкой на шлифовальном или токарном станке. При этом минимальная толщина диска должна быть не менее указанной в технических условиях величины.

После сборки сцепления устанавливают на двигатель и проверяют его работу в выключенном и включенном положениях.

Для обеспечения свободного хода муфты выключения сцепления по мере изнашивания накладок ведомых дисков возникает необходимость в регулировке привода сцепления. Привод включения сцепления у автомобилей КамАЗ – гидравлический. Регулировка привода механизма выключения сцепления КамАЗа заключается в проверке и регулировке свободного хода педали сцепления, свободного хода муфты выключения сцепления и полного хода толкателя пневмоусилителя.

Для определения свободного хода муфты сцепления перемещают рычаг вала вилки выключения сцепления от сферической поверхности гайки 18 толкателя 17 (см. рис. 3.2, а) пневмоусилителя при отсоединенном положении оттяжной пружи­ны сцепления от рычага. Если свободный ход оттяжного рычага сцепления, изме­ренный на радиусе 90мм, окажется меньше 3 мм, то его регулируют гайкой 18 до значения 3,7. 4,6мм. Это соответствует свободному ходу муфты выключения сцепления 3,2. 4м.

Свободный ход педали сцепления автомобилей КамАЗ измеряют в средней части площадки педали сцепления 1 (рис. 3.2, а). Он должен составлять 6. 12мм. Свободный ход регулируют изменением зазора между поршнем и толкателем порш­ня главного цилиндра 9 эксцентриковым пальцем 6 , соединяющим верхнюю про­ушину толкателя 7 с рычагом 5 педали. Операцию выполняют при прижатой педа­ли сцепления к верхнему упору 4 оттяжной пружиной 8. Вращением эксцентри­кового пальца добиваются требуемого перемещения педали от верхнего упора до момента касания толкателем поршня. Затем затягивают и зашплинтовывают гайку.

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Рис. 3.2. Привод механизма выключения сцепления:

а – гидравлический автомобилей КамАЗ; б – механический автомобилей ЗИЛ:

1-педаль сцепления; 2-нижний упор: 3-кронштейн; 4-верхний упор; 5-рычаг; 6-эксцент­риковый палец; 7-толкатель поршня; 8 и 23-оттяжные пружины; 9-главный цилиндр; 10- гидролиния (шланг); 11-передний корпус пневмоусилителя; 12-задний корпус пневмоусилителя; 13-пробка; 14-перепускной клапан; 15-пневмолиния; 16-защитный чехол; 17- толкатель поршня пневмоусилителя; 18-сферическая регулировочная гайка; 19-редукционный клапан; 20-тяга вилки с пружиной; 21-регулировочная гайка; 22-рычаг вилки; 24-вилка выключе­ния сцепления; 25-муфта выключения сцепления с выжимным подшипником; 26-возвратная пружина

При регулировке свободного хода педали сцепления с механическим приво­дом (рис. 3.2, б) отворачивают на несколько оборотов контргайку гайки 21 , вра­щают гайку 21, изменяя длину тяги 20. Для увеличения свободного хода гайки 21 отвертывают, а для уменьшения – завертывают. После регулировки, удерживая гайку 21 неподвижной, затягивают до отказа контргайку.

Полный ход толкателя пневмоусилителя проверяют после нажатия на педаль сцепления до упора. Для автомобилей КамАЗ он должен быть не менее 25мм. При меньшем ходе не обеспечивается полное выключение сцепления. При недо­статочном перемещении толкателя пневмоусилителя проверяют свободный ход педали сцепления, объем жидкости в главном цилиндре привода сцепления и при необходимости прокачивают гидросистему привода сцепления.

Уровень жидкости «Нева» в бачке главного цилиндра привода механизма вы­ключения сцепления автомобилей КамАЗ проверяют с помощью щупа из комплекта инструмента водителя. Нормальный уровень жидкости в гидроцилиндре соответствует 40мм длины смоченной поверхности щупа, допустимый – 10мм. Полный объем жидкости в гидроприводе сцепления составляет 280см 3 . Один раз в три года осенью заменяют жидкость в системе гидропривода сцепления.

Прокачку гидросистемы привода сцепления автомобилей КамАЗ выполняют после устранения негерметичности гидропривода в такой последовательности:

1) очищают от пыли и грязи резиновый защитный колпачок перепускного клапана 14 (см. рис. 3.2, а) и снимают его. Надевают на головку клапана резино­вый шланг, прилагаемый к автомобилю. Свободный конец шланга помещают в стеклянный сосуд с тормозной жидкостью;

2) резко нажимают на педаль сцепления 3-4 раза. При нажатой педали от­вертывают на 0,5-1 оборот клапан выпуска воздуха. Через шланг выйдет часть жидкости и содержащийся в ней в виде пузырьков воздух;

3) после прекращения выхода жидкости при нажатой педали сцепления за­ворачивают перепускной клапан;

4) операции 2 и 3 повторяют до тех пор, пока полностью не прекратится вы­деление воздуха из гидросистемы через шланг. Во избежание попадания в систему воздуха в процессе ее прокачки в систему периодически добавляют жидкость. Ее уровень в компенсационной полости главного цилиндра не должен снизиться бо­лее чем на 2/3 высоты от отметки нормального уровня;

5) по окончании прокачки при нажатой педали полностью заворачивают перепускной клапан, снимают с его головки шланг и устанавливают защитный колпачок на головку клапана;

6) доливают жидкость в главный цилиндр до нормального уровня.

Качество прокачки определяют по полному ходу толкателя пневмоусилителя привода сцепления.

Контроль и слив конденсата в гидроцилиндре пневмоусилителя автомобилей КамАЗ осуществляют после отвертывания пробки 13 (см. рис. 3.2, а) в переднем корпусе пневмоусилителя. Для полного удаления конденсата цилиндр продувают легким нажатием на педаль сцепления.

Смазывание сцепления и промывку гидросистемы привода рассмотрим на при­мере сцепления автомобилей КамАЗ. Втулки вала выключения сцепления смазывают через две пресс-масленки 3 (рис. 3.3), а подшипник муфты выключения сцепления – через пресс-масленку 2 шприцем. Во избежание попадания сма­зочного материала в картер сцепления число качков шприцем не должно превы­шать трех.

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

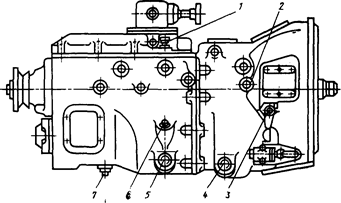

Рис. 3.3. Точки смазывания сцепления и коробки передач с делителем автомобилей КамАЗ:

1-сапун; 2-пресс-масленка выжимного подшипника; 3-пресс-масленка опоры; 4 и 5-сливные пробки с магнитом; 6-пробка заливного отверстия с указателем уровня; 7-пробка слив­ного отверстия

Промывают гидросистему привода сцепления техническим спиртом или чистой тормозной жидкостью с периодичностью не реже одного раза в три года. При этом полностью разбирают главный цилиндр и пневмоусилитель. Трубопроводы после промывки продувают сжатым воздухом, предварительно отсоединив их с обоих концов. Затвердевшие, изношенные или с повреждениями рабочих кромок ман­жеты заменяют новыми. Перед сборкой поршни и манжеты смазывают тормозной жидкостью. После заполнения гидросистемы привода сцепления свежей тормоз­ной жидкостью ее прокачивают для удаления появившегося воздуха.

Для замены пневмоусилителя гидропривода сцепления автомобилей КамАЗ необходимо выполнить следующее: выпустить воздух из пневмопривода тормозной системы через клапан на воздушном баллоне; снять оттяжную пружину 8 (см. рис. 3.2) рычага 5 вала вилки выключения сцепления; отсоединить пневмолинию 15 пневмоусилителя и гидролинию 10; слить жидкость из системы гидропривода; от­вернуть два болта крепления пневмоусилителя и снять его вместе с толкателем 17.

Устанавливают пневмоусилитель в такой последовательности: закрепляют усилитель на картере сцепления (делителя) двумя болтами с пружинными шайбами; присоединяют гидролинию 10 пневмоусилителя и пневмолинию 15; устанавливают оттяжную пружину 8 вала вилки выключения сцепления; наливают тормозную жидкость в компенсационную полость главного цилиндра через верх­нее отверстие при снятом защитном чехле; прокачивают систему гидропривода; проверяют герметичность соединении трубопроводов; устраняют подтекание тор­мозной жидкости подтяжкой или заменой отдельных деталей; проверяют и при не­обходимости регулируют зазор между торцом крышки и ограничителем хода што­ка включения делителя передач.

Неисправности сцепления

неисправности

неисправности

Автомобиль медленно набирает скорость или медленно теряет скорость на подъеме.

В кабине ощущается специфический запах горящих накладок

Нет зазора между упорным кольцом и выжимным подшипником (отсутствует свободный ход муфты)

Попадание смазки на поверхность трения

Износ фрикционных накладок

Поломка или потеря упругости нажимных пружин

Отрегулировать зазор 3,2…4мм (свободный ход муфты)

Снять сцепление и промыть поверхности трения

Заменить фрикционные накладки

Заменить нажимные пружины

Включение передач сопровождается скрежетом

Резко возрастает усилие на рычаге при переключении передач

Большой зазор между упорным кольцом и выжимным подшипником

Коробление ведомых дисков или разрушение и обрыв накладок

Попадание воздуха в гидропривод или утечка жидкости

Жидкость долить, течь устранить, из гидросистемы воздух удалить («прокачать» систему)

Не попадает сжатый воздух в пневмоусилитель (пневмоусилитель не работает)

Закаливание следящего поршня

Заменить манжету или кольцо следящего поршня

Разрушение подшипника включения сцепления

Повышенное биение упорного кольца оттяжных рычагов

Механизм выключения отрегулировать выставкой рычагов

Застывание жидкости в гидросистеме

Заклинивание следящего поршня

Задиры в соединениях ведущих дисков

Заменить манжету следящего поршня

Глава IV. ТЕХНИКА БЕЗОПАСНОСТИ

И ПРОИЗВОДСТВЕННАЯ САНИТАРИЯ

1. ВВОДНАЯ ЧАСТЬ

Инструкция составлена на основании:

1.1. «Правил по охране труда на автомобильном транспорте», утвержденных Президиумом Центрального комитета профсоюза рабочих автомобильного транспорта и шоссейных дорог 24 апреля 1979 года и заместителем министра автомобильного транспорта РСФСР 07 мая 1979 г., согласованных с Центральным комитетом профсоюза работ­ников медицины в сельского хозяйства.

1.2. Настоящую инструкцию должны знать:

1.2.1. Мастера и ИТР, занятые на ремонте и техническом обслу­живании автомашин и дорожно-строительной техники.

1.2.2. Персонал, исполняющий работы по обслуживанию и ремонту автомашин и дородно-строительной техники.

2. ОБЩИЕ ТРЕБОВАНИЯ

2.1. Порядок допуска персонала к самостоятельной работе.

2.1.1. К самостоятельной работе в качестве слесаря по техни­ческому обслуживанию и ремонту автомашин и дородно-строительной техники допускаются лица не моложе 18 лет, прошедшие медицинское освидетельствование и не имеющие противопоказаний для выполнения данной работы, прошедшие специальное производственное обучение (включая стажирование на рабочем месте в кол-ве дней, указаниях в перечне), инструктаж по безопасности труда и противопожарной безопасности, прошедшие проверку знаний в квалификационной комис­сии с оформлением протокола. Допуск персонала к самостоятельной работе оформляется приказом по цеху.

2.2. Порядок обучения персонала по безопасным методам труда

2.2.1. Все вновь принимаемые на работу рабочие в качестве слесаря по ремонту и обслуживанию автомашин и ДСТ перед допус­ком к самостоятельной работе должны пройти проверку знаний нас­тоящей инструкции и не позднее 3 месяцев со дня поступления на работу должны пройти обучение безопасным методам и приемам ра­бот по утвержденной программе.

После обучения и в дальнейшее ежегодно проводится проверка знаний рабочими безопасных методов и приемов работ, которая оформляется протоколом.

Лица, знания которых признаны неудовлетворительными, к ра­боте не допускаются и должны пройти повторное обучение.

2.2.2. Допуск на обучение, стажирование и к самостоятельной работе оформляется приказом по цеху.

3. ОБЩИЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ,

ПРЕДЯВЛЯЕМЫЕ К СЛЕСАРЮ ПО РЕМОНТУ

И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ АВТОМАШИН

И ДОРОЖНО-СТРОИТЕЛЬНОЙ ТЕХНИКИ

3.1. Приступив к самостоятельной работе, выполняйте только ту работу, которая поручена администрацией, при условии, что безопасные методы ее выполнения Вам хорошо известно и изучены.

Во всех других сомнительных случаях обратитесь к мастеру за разъяснением.

3.2. Совмещая другую работу (профессию) мало известную Вам, изучите инструкцию по технике безопасности для совмещаемой рабо­ты (профессии), получите от мастера инструктаж.

3.3. Содержите в чистоте и порядке свое рабочее место. Пролитое масло и другие жидкости немедленно уберите. Обтирочный материал складывайте в ящики, предназначенные для этой цели.

3.4. Не мойте руки в масле, эмульсии, керосине, не вытирай­те их песком, древесными опилками, концами ветоши, загрязненными стружкой и т.п.

3.5. Не обдувайте себя и других работающих сжатым воздухом из воздушной магистрали.

3.6. Берегите и содержите в чистоте и исправности индивидуаль­ные средства защиты (очки, щитки, противогазы и т.д.).

3.7. Выполняйте установленные правила производственной и личной гигиены.

3.8. Своевременно проходите медицинские осмотры и являйтесь на профилактические прививки.

3.9. Обязательно мойте руки перед приемом пищи, а также перед курением, после работы с этилированным бензином и другими вред­ными веществами.

3.10. Содержите в исправности выданную спецодежду, своев­ременно отдавайте ее в починку и стирку.

3.11. Индивидуальный шкаф для спецодежды всегда содержите в чистоте и порядке, исключите содержание в нем ненужных вещей и предметов, не предназначенных для личной гигиены.

3.12. Не работайте без предусмотренных нормами спецодежды и средств индивидуальной защиты или в неисправных средствах защиты.

3.13. Не прикасайтесь к открытым движущимся частям станка, даже если станок не работает, не трогайте его рукояток, ремней, шкивов, шестерен и кнопок пусковых электроустройств.

3.14. Не приводите в работу станки и другие механизмы, а также транспортные средства, обслуживание которых Вам не пору­чалось.

Неумелое обращение со станками, механизмами, а также транс­портными средствами может повлечь порчу механизмов и вызвать несчастный случай с людьми.

3.15. Не находитесь в зоне работы подъемно-транспортных средств (мостовых, автомобильных кранов, тельферов и других подъемников). Проходить или стоять под поднимаемым грузом, не­зависимо от того, тяжелый он или легкий, запрещено.

3.16. Не беритесь не за свое дело, не передавайте самовольно порученную работу кому бы то ни было без соответствующего на то разрешения администрации.

3.17. При выполнении любой работы выполняйте все указания и распоряжения администрации.

Без разрешения мастера или другого руководителя производст­венного участка не приступайте к работе и не начинайте ее, если не получили от мастера или начальника мастерских инструктаж по безопасности труда.

3.18. Заметив нарушение правил безопасности труда другими рабочими или опасность для окружающих, не оставайтесь безучастными, предупредите рабочего или мастера о необходимости соблюдения требований, обеспечивающих безопасность работы.

3.19. При несчастном случае, происшедшем на производстве, даже при самом незначительном, немедленно сообщите мастеру, одно­временно администрации цеха и направляйтесь в ближайший здравпункт, сохраните до расследования обстановку на рабочем месте и состояние оборудования такими, каким они были в момент проис­шествия(если это не угрожает жизни и здоровью окружающих работ­ников).

3.20. Будьте внимательны к сигналам подаваемым водителями движущегося транспорта и выполняйте их.

3.21. Не заходите без разрешения за ограждения.

3.22. Не наступайте на переносные электропровода на полу.

3.23. Не ходите по сложенному материалу, деталям, заготовкам.

3.24. Следите за исправностью и регулярно пользуйтесь венти­ляцией, установленной на рабочем месте.

3.25. Курите только в специально отведенных местах, перед курением чисто вымойте руки.

3.26. После окончания рабочего дня чисто вымойте руки, примите душ, переоденьтесь в домашнюю одежду.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ К СЛЕСАРЮ

ПЕРЕД НАЧАЛОМ РАБОТЫ

4.1. Наденьте и приведите в порядок рабочую одежду:

• застегните обшлага рукавов рубашки и штаниныбрюк;

• надежно зашнуруйте обувь;

• уберите волосы под плотно облегающий головной убор, ношение которого обязательно при работе на металлорежущем, электро-пневмо и другом механизированном инструменте.

4.2. Внимательно осмотрите рабочее место, проверьте достаточ­ность освещения, уберите все мешающие работе посторонние предме­ты и детали.

При необходимости закройте открытые канавы, траншеи, проверьте, надежно ли уложены переходные трапики через канавы.

Подготовьте необходимое количество переходных трапиков, лестниц-стремянок и т.д.

4.3. Проверьте исправность и комплектность для работы инстру­мента, приспособлений и средств индивидуальной защиты.

Неисправные инструменты, приспособления и средства защиты – замените.

4.4. Инструмент, приспособления, средства защиты расположите так, чтобы избежать лишних движений и обеспечить безопасность работы.

4.5. Перед началом технического обслуживания или ремонта автомашины или механизма вывесите на рулевое колесо табличку с надписью: «Двигатель не пускать — работают люди».

4.6. При обслуживании автомобиля на гидроподъемнике вывесите табличку на механизм управления подъемником с надписью: «Не трогать – под автомобилем работают люди».

4.7. Проверьте, достаточно ли чисто вымыты, очищены от грязи, мусора и снега автомобили и дорожно-строительная техника, постав­ленная на ремонт. Запрещается принимать на ремонт и техническое об­служивание не очищенные от грязи, мусора и снега транспортные сред­ства.

4.8. Установленный на ремонт автомобиль или дорожно-строительную машину затормозите ручным тормозом (если он предусмотрен заводом-изготовителем), включите низшую передачу, выключите зажигание, закройте подачу топлива, подложите под колеса упоры (башмаки).

При работах, связанных с провертыванием коленчатого и кардан­ного валов, дополнительно проверьте выключено ли зажигание, перекрыта ли подача топлива (для дизельных двигателей), поставьте рычаг перемены передач в нейтральное положение, освободите рычаг ручного тормоза. После выполнения необходимых работ затяните ручной тормоз и вновь включите низшую передачу.

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ К СЛЕСАРЮ

ВО ВРЕМЯ РАБОТЫ

5.1. При пользовании ручным слесарным инструментом:

5.1.1. Пользуйтесь только исправным инструментом и приспособлениями. Применяйте их только по назначению.

5.1.2. При обработке деталей в тисках надежно зажимайте обрабатываемую деталь.

5.1.3. Не работайте напильником без ручек или треснутыми, раско­лотыми ручками.

5.1.4. Инструмент в инструментальный ящик укладывайте так, чтобы концы его были направлены в сторону внутренней стенки ящика, а в сумку – ручкой наружу.

5.1.5. При работе ключами с тарированным усилием следите, чтобы усилие при затяжке гаек, болтов (винтов) на превышало величин, ука­занных в требованиях чертежей, технических условий, техпроцессов.

5.1.6. Соблюдайте осторожность, не допускайте срыва ключа с гайки, головки болта.

5.1.7. При работе съемника соблюдайте осторожность, под­держивайте снимаемую деталь, чтобы не допустить ее падения.

5.1.8. При правке, (рихтовке) деталей предохраняете руки от ударов молотка, кувалды и заусенцев. Работаете в рукавицах.

5.1.9. Отвертывать или завертывать болты, гайки путем уд­линения гаечных ключей вторыми ключами или трубами удлините­лями – запрещается.

5.1.10. Класть инструмент на оборудование (агрегаты транспор­тных средств), коммуникации, перила ограждений или не огражденный край площадки, траншеи, лесов и подмостей, распорки и откосы траншей, краев люков, камер и колодцев – запрещается.

ПРОИИЗВОДСТВЕННАЯ САНИТАРИЯ

1. ОБЩИЕ ПОЛОЖЕНИЯ

При возникновении несчастного, случая в подразделении, каждый работающий на этом объекте, оказавшийся поблизости от пострадав­шего, должен немедленно оказать ему первую помощь, одновременно вызвать на место происшествия медицинских работников и руководите­ля работ в установленном на предприятии порядке.

Оказание первой помощи при любом несчастном случае следует производить спокойно, без суеты, уверенно, руководствуясь основ­ный правилом — помогая, не нанести вреда пострадавшему.

2. ПЕРВАЯ ПОМОЩЬ ПРИ УШИБАХ

Ушибы характеризуются: опухолью, болью, кровоподтёком в месте ушиба.

Первая помощь при ушибах заключается в придании пострадавшей часта тела покоя, возвышенного положения, применений местно холода (лед в пузыре, полиэтиленовом мешке, струя холодной воды из водопроводного крана и т.д.) и тугая давящая повязка. Ушибы головы, груд­ной клетки и живота требуют направления пострадавшего немедленно в медпункт.

3. ПЕРВАЯ ПОМОЩЬ ПРИ ВЫВИХАХ

Вывихи в суставах характеризуются: изменением обычной формы (деформацией) сустава, болью и невозможностью движения в поврежденном суставе.

На месте несчастного случая нельзя даже пытаться вправлять вы­вих без медицинских работников.

Первая помощь при вывихах в суставах верхних конечностей заклю­чается в имибилизации её (конечноcти) любым доступным способом (подвешивание на косынку, на полу пиджака, спецовки, наложение ши­ны из подручных материалов: доска, палка, полоса металла или стан­дартных шин. При отсутствии перечисленных предметов можно прибинтовать руку к туловищу).

При вывихах в суставах нижних конечностей — больного транс­портировать на носилках, удобно уложив повреждённую конечность, обложив её валиками.

При любом вывихе больного направляют в мед. учреждение.

4. ПЕРВАЯ ПОМОЩЬ ПРИ РАСТЯЖЕНИИ

СВЯЗОЧНОГО АППАРАТА СУСТАВА

Растяжение связок характеризуется: опухлостью области сустава, болью при ощупывании и движении в нём (но движения в суставе — воз­можны); наличием кровоподтёка (синяка) в области повреждения.

Первая помощь заключается в придании покоя конечности наложеннии давящей повязки на сустав, применении местно холода (лёд, снег, холодная вода в течение 15мин непрерывно, затем через I час повторение процедуры) и придания конечности возвышенного положения.

5. ПЕРВАЯ ПОМОЩЬ ПРИ РАНЕНИЯХ

Раны характеризуются: нарушением целостности кожного покрова, болью в месте повреждения, кровотечением.

Первая помощь при ранениях заключается в смазывании кожи вокруг раны (но не самой раны) дезинфицирующими жидкостями (спирт, йод, неэтилированный бензин) и наложении асептической повязки (стериль­ным бинтом, или салфеткой, которые имеются в медицинской аптечке)

До того, как приступить к обработке раны, необходимо обеззара­зить руки самому оказывающему помощь с помощью тех же дезинфицирующих жидкостей.

Инородные тела из ран не удалять без участия медработник. При любых ранениях пострадавшему должна быть произведена прививка против столбняка в медпункте.

6. ПЕРВАЯ ПОМОЩЬ ПРИ КРОВОТЕЧЕНИИ

Кровотечения бывают: артериальное, когда из раны фонтанчиком, пульсирующей струёй вытекает алая кровь; венозное — когда кровь тёмного цвета, истекает непрерывной струйкой; и капиллярное — крово­течение при ссадинах.

Капиллярное и венозное кровотечение останавливается давящей асептической повязкой.

7. ПЕРВАЯ ПОМОЩЬ ПРИ ПЕРЕЛОМАХ

Переломы костей характеризуются: нарушением целостности кости, что проявляется в изменении формы конечности деформация её), опухлости на месте перелома, появление необычной подвижности в месте перелома, невозможностью пользования конечностью.

Открытые переломы сопровождаются наличием раны в зоне перелома. Первая помощь при переломах заключается в обездвиживании конечности, созданием ей покоя с помощью наложения шины, или фиксирований конечности: верхней — к туловищу, нижней — к здоровой конечности.

При фиксации конечностей выполнять условие: фиксировать два близлежащих к перелому сустава (два смежных сустава).

При переломе позвоночника больной срочно транспортируется на носилках со щитом на спине, в случае отсутствия щита, больной укладывается на носилки лицом вниз. При перекладывании больного необходимо следить за тем, чтобы не наступало перегибов позвоноч­ников в месте повреждения. В перекладывании должно участвовать не менее 3-х человек, ибо дополнительная травма позвоночника, и спин­ного мозга чревата осложнениями вплоть до смертельного исхода.

При переломе костей таза больной транспортируется на носил­ках лицом вверх, ноги укладываются на валик в полусогнутом положении. При транспортировке пострадавшего с травмой черепа в бес­сознательном состоянии необходимо следить за тем, чтобы во время возможной рвоты, больной не захлебнулся рвотными массами. С этой целью во время рвоты голову больного поворачивают на бок.

8. ПЕРВАЯ ПОМОЩЬ ПРИ ОЖОГАХ

Химические ожоги возникают от действия сильных щелочей, кис­лот и т.д., но могут возникнуть и от длительного контакта с кожей йода, не разведенного спирта.

В случае химического ожога кислотой необходимо: обожженную поверхность нейтрализовать раствором щелочи (нашатырный спирт, раствор соды 2%, в случае их отсутствия обильно промыть холодной водой, после чего смазать кожу вокруг обожжённого места дезин­фицирующими жидкостями и наложить асептическую повязку, после чего направить больного к врачу.

При ожогах сильными щелочами:слабый раствор кислот (лимонной, уксусной), в случае отсутствия их, обильно промывается обожжённая поверхность водой, кожа после этого смазывается дезинфицирующими жидкостями и на обожженную поверхность накладывается асептическая повязка. Больной также на­правляется к врачу.

Термические ожоги. Первая помощь при ограниченных площадях поражения должна заключаться в обильном промывании обожженной по­верхности струей холодной воды из-под водопроводного крана, с по­следующим обезвреживанием кожи вокруг обожженной поверхности и нало­жением на рану асептической повязки. Больной транспортируется в медпункт или травмпункт.

Обширные ожоги требуют укутывания пострадавшего в чистую простынь, даче горячего чая с сахаром и срочной госпитализации пострадавшего. Во всех случаях ожогов пострадавшие также, как и при ранениях должны получить в медучреждении прививку против столбняка.

9. ОТРАВЛЕНИЯ

9.1. Отравления угарным газом.

Отравление может наступить при нахождении в плохо вентилируе­мых помещениях, где есть газовое оборудование, там, куда могут периодически поступать выхлопные газы двигателей внутреннего сгора­ния, где есть угольная печь с дефектной конструкцией и т.п.

При лёгкой степени отравления наблюдается только помрачение сознания. Первая помощь заключается в удалении пострадавшего из за­ражённой атмосферы, при невозможности — необходимо проветрить по­мещение, одеть на пострадавшего противогаз с гонкалитовым патроном.

При отравлениях средней тяжести пострадавший теряет сознание, наблюдается ослабление дыхания, учащение или урежение пульса, разви­вается бледность или синюшность кожных покровов, при этом может быть малиновый румянец на щеках, иногда появляется рвота и судоро­ги. Мероприятия 1-й помощи те же, что и пря лёгкой степени, и кроме того, по возможности проводится ингаляция кислородом, при урежении и ослаблении дыхания к носу потерпевшего подносится ватный шарик или кусочек марли, смоченные нашатырным спиртом.

Такой пострадавший немедленно доставляется в лечебное учреждение.

При тяжёлых отравлениях наступает утрата сознания, развиваются мышечные параличи, резко угнетается дыхание вплоть до полной его остановки. Мероприятия те же, плюс искусственная вентиляция лёгких способами «рот в рот», или «рот в нос».

Решающее значение для прогноза имеет скорейшая транспортиров­ка пострадавшего в лечебное учреждение, при этом мероприятия 1 по­мощи оказываются одновременно с транспортировкой. Во время доставки больного, необходимо особое внимание уделить лечению дыхательной недостаточности, которая может быть вызвана как угнетением дыхание, так и механическими причинами: западение языка и мягких тканей ротоглотки, а также вдыханием затекающего в верхние дыхательные пути желудочного содержимого. Для профилактики указанных осложнений, тран­спортировку нужно осуществлять в положении лёжа (лучше на боку), со слегка опущенным головным концом. Профилактика западения языка и мягких тканей ротоглотки проводится с помощью выдвижения ниж­ней челюсти больного вперёд и вверх (до смыкания с верхней че­люстью) и удержания её в таком положении руками или подручными средствами (подвязать).

При возникновении рвоты, что гораздо опаснее пассивного исте­чения желудочного содержимого, необходимо немедленно опустить го­ловной конец, повернуть голову вбок. Эвакуацию содержимого желуд­ка из ротоглотки и носа осуществлять пальцами (твёрдого содержимого) и перевязочным или любым другим материалом (жидкого содержимого).

9.2. Отравления веществами удушающего действия: (фосген, хлорсодержащие вещества).

Отравляющее вещество, как правило, находится в газообразном состоянии. Поражённый жалуется на резь в глазах, першение и жжение в носоглотке, некоторое стеснение в груди, головокружение, ка­шель, иногда его беспокоит тошнота и рвота. Все эти симптомы по вы­ходе из заражённой среды исчезают через 10-15 минут. 1-ая помощь: выход из заражённой среды, если это невозможно – надеть противогаз, вдыхать противодымную смесь. Не обходимо промыть глаза раствором соды, прополоскать тем же раствором рот и горло. В течение часа нужно обратиться в лечебное учреждение за помощью.

При несвоевременном обращении симптомы поражения могут вновь появиться и быстро прогрессировать: при тяжелом поражении — через 1,5-2 часа, при средней тяжести — через 4-6, иногда через 18-24 часа.

При повторном проявлении поражения у пострадавших развиваются симптомы отёка лёгких: одышка, клокочущее дыхание, влажный кашель с отделением большого количества розовой пенистой мокроты, развивается синюшность кожных покровов, учащение пульса.

Пострадавшего необходимо немедленно доставить в лечебное учреждение на носилках, с высоко приподнятым головным концом (полусидя). При транспортировке, по возможности, проводится инга­ляция кислородом, а на конечности, на уровне верхней трети бедер, с обеих сторон накладываются жгуты. При правильном их наложении конечности синеют и опухают.

9.3. Отравление кислотами и щелочами.

Отравления кислотами и щелочами может произойти случай­но или преднамеренно (суицидальная попытка, употребление через рот).

Мероприятием 1-й доврачебной помощи является промывание желудка. Поскольку в быту нет возможности провести зондовое промывание, то рекомендуется дача пострадавшему путём питья нео­граниченно больших количеств холодной воды. Перед питьём желательно также через рот дать 100-150гр. растительного масла.

После того, как пострадавший выпил 1-2 литра воды, путём ме­ханического раздражения корня языка (пальцами) вызывают рвотный рефлекс. Эта процедура — питье и провокация рвоты прово­дится много раз — не менее 5-6 подряд. Доставка в лечебное учреж­дение додана быть немедленной. Промывание желудка проводится одно­временно с транспортировкой.

Если у пострадавшего спутанное сознание или оно совсем от­сутствует, то промывание не производится, и первая помощь заключается в скорейшей транспортировке с соблюдением предосторожнос­тей (см. отравление угарным газом).

10. СЕРДЕЧНО-ЛЕГОЧНАЯ РЕАНИМАЦИЯ

Если у пострадавшего отсутствуют дыхание и сердечные сокраще­ния, то нужно немедленно приступить к проведению реанимационных мероприятий: непрямого массажа сердца и искусственного дыхания.

Эффективность использования автотранспортных средств зависит от совершенства организации перевозочного процесса и свойства автомобилей сохранять в определенных пределах значения параметров, характеризующих их способность выполнять требуемые функции. В процессе эксплуатации автомобиля его функциональные свойства постепенно ухудшаются вследствие изнашивания, коррозии, повреждения деталей, усталости материала, из которого они изготовлены и др. В автомобиле появляются различные неисправности (дефекты), которые снижают эффективность его использования. Для предупреждения появления дефектов и своевременного их устранения автомобиль подвергают техническому обслуживанию и ремонту.

Выполнению работ по техническому обслуживанию и ремонту автомобиля предшествует оценка его технического состояния (диагностирование). Диагностирование при техническом обслуживании проводят для определения его необходимости и прогнозирования момента возникновения неисправного состояния путем сопоставления фактических значений параметров, измеренных при контроле, с предельными. Диагностирование при ремонте заключается в нахождении неисправности и установлении метода ремонта и объема работ при ремонте, а также проверке качества выполнения ремонтных работ. Своевременные техническое обслуживание и ремонт подвижного состава автомобильного транспорта позволяют содержать автомобильный парк страны в исправном состоянии.

Удельные затраты на техническое обслуживание и ремонт за срок службы автомобиля в несколько раз превышают затраты на его изготовление. Особенно велика трудоемкость этих работ.

В соответствии с решениями XXVII съезда КПСС о всемирном развитии фирменного ремонта и технического обслуживания автомобилей предприятиями и более широком применении агрегатного метода ремонта в автомобильной промышленности создаются специализированные агрегатно-ремонтные предприятия с большой программой выполнения ремонтных работ. Широкое применение прогрессивных технологических процессов и автоматизированного оборудования позволяет повысить качество ремонта и снижает его себестоимость.

Список литературы:

1. Машков Е.А. Техническое обслуживание и ремонт автомобилей КамАЗ–5320, 53211, 53212, 53213, 5410, 54112, 55111, 55102/Иллюстрированное издание–Издательство «Третий Рим», 1997-88с.

2. Осыко В.В. и др. Устройство и эксплуатация автомобиля КамАЗ-4310:Учебное пособие / Осыков В.В., Петриченко И.Я., Алленов Ю.А., Цветков В.Н., Лысов М.А.–М.: Патриот, 1991.–351 с.: ил.

3. Роговцев В.Л. и др. Устройство и эксплуатация автотранспортных средств: Учебник водителя / Роговцев В.Л., Пузанков А.Г., Олдфильд В.Д.–М.: Транспорт, 1989.–432 с.: ил.

4. Румянцев С.И. и др. Техническое обслуживание и ремонт автомобилей: Учебник для ПТУ / С.И. Румянцев, А.Ф. Синельников, Ю.Л. Штоль.–М.: Машиностроение, 1989.–272 с.: ил.

5. Устройство, техническое обслуживание и ремонт автомобилей: Учеб./Ю.И. Боровских, Ю.В. Буралев, К.А. Морозов, В.М. Никифоров, А.И. Фешенко – М. Высшая школа; Издательский центр «Академия», 1997.-528с.: ил.

6. Инструкция по безопасности труда для персонала, занятого на ремонте и техническом обслуживании автомашин и дорожно-стоительной техники ИБТ-К–97-85.

7. КамАЗ: что ожидает автогигант в будущем? // Бизнес.–1999.–с. 29

Приложение 1.
ПАМЯТНЫЕ ДАТЫ КАМАЗА

13 декабря 1969 года — на строительстве Камского автозавода вынут первый ковш грунта.

Осень 1970 года — уложены первые кубометры бетона в фундамент первенца КАМАЗа — Ремонтно-инструментального завода, а также корпуса серого и ковкого чугуна Литейного завода.

Январь 1971 года — сдан первый в Набережных Челнах 12-ти этажный жилой дом для первопроходцев КАМАЗа.

1973 год — возведены корпуса практически всех объектов первой очереди комплекса, пущен первый городской трамвай, поставлен под нагрузку первый энергоблок ТЭЦ.

Май 1974 года — в экспериментальном цехе управления главного конструктора КАМАЗа собран первый двигатель.

1975 год — на всех заводах комплекса идет монтаж, пуско-наладка технологического оборудования, выпуск пробной продукции.

Декабрь 1975 года — на заводе двигателей собран силовой агрегат N 1 по временной технологии, но собственными силами.

16 февраля 1976 года — с главного сборочного конвейера автомобильного завода сошел первый камский грузовик.

Правительство страны утвердило генеральную схему управления автомобильной промышленностью. Согласно этой схеме КАМАЗ получил статус производственного объединения и стал подчиняться непосредственно Минавтопрому, минуя все главки.

29 декабря 1976 года — Государственная комиссия во главе с Министром автомобильной промышленности СССР Поляковым В. Н. подписала акт о вводе в эксплуатацию первой очереди Камского комплекса заводов по производству большегрузов.

Ко времени сдачи в эксплуатацию 1-ой очереди КАМАЗ обладал огромными производственными фондами. Они были в 2 раза выше, чем на ВАЗе и в 3 раза превосходили общеотраслевой показатель по Минавтопрому.

Октябрь 1977 года — КАМАЗ досрочно завершил свой первый годовой план, выпустив 15000 автомобилей. К концу декабря их было уже 22 тысячи.

Август 1978 года — изготовлен 50-тысячный грузовик.

Июнь 1979 года — с главного конвейера сошел грузовик за номером 100000. Темпы роста производства на КАМАЗе были рекордными не только для нашей страны.

Апрель 1980 года — выпущен 150-тысячный большегруз.

Февраль 1981 года — сданы в эксплуатацию мощности второй очереди КАМАЗа.

Февраль 1983 года — главным событием этого года стало создание производственной фирмы «КАМАЗавтоцентр», главной задачей которого стало обеспечение всех автомобилей «КамАЗ» гарантийным обслуживанием и поставка запасных частей к ним на весь период жизни автомобиля. уже к концу десятилетия в его составе было 210 автоцентров. Развитая сеть автоцентров на огромной территории СССР, а также за рубежом сразу же сблизила КАМАЗ с потребителем, позволила оперативно реагировать на требования заказчика, эффективно проводить маркетинговые исследования, максимально быстро осуществлять ремонт автомобилей и поставки запчастей.

В настоящее время автоцентры КАМАЗа превращаются также в активно действующие дилерские центры по продаже автомобилей и запчастей.

1986 год — Автомобили «КамАЗ», составляющие лишь четвертую часть грузового автопарка страны, занятого на уборке, перевезли 60% урожая 1986 года.

1987 год — создано производство микролитражных автомобилей «Ока». 21 декабря этого же года с конвейера сошла первая камская микролитражка «Ока-ВАЗ-1111». В 1994 году введен в строй завод по производству микролитражных автомобилей «Ока», рассчитанный на выпуск 75000 автомобилей в год.

1988 год — по подсчетам специалистов, с начала выпуска автомобилей «КамАЗ» страна получила от их эксплуатации около 8 млрд. руб. транспортной прибыли. Таким образом, уже за первые десять лет работы КАМАЗ полностью оправдал все капиталовложения государства, связанные с его строительством.

25 июня 1990 года — Правительство приняло решение о создании на базе имущества Производственного объединения «КАМАЗ» акционерного общества. КАМАЗ стал первым из крупнейших предприятий страны, вступившим в эпоху новых экономических отношений. Устав акционерного общества «КАМАЗ» утвержден на общем собрании 11 августа 1990 года.

14 апреля 1993 года — пожар на заводе двигателей, охвативший в считанные минуты всё предприятие, почти полностью уничтожил не только сам производственный корпус, но и сложнейшее технологическое оборудование.

С первых же дней ликвидации последствий пожара работа шла в двух направлениях — восстановление мощностей по выпуску 100 тыс. двигателей и, параллельно, создание производства силовых агрегатов на основе новейшего технологического оборудования. В невиданно короткие сроки, благодаря поддержке правительства России и Татарстана, камазовцам удалось буквально из пепла вновь восстановить предприятие. Уже в декабре 1993 года завод двигателей выпустил первую послепожарную продукцию.

10 августа 1993 года — с главного конвейера КАМАЗа сошел грузовик под номером 1500000.

30 августа 1999 года — с начала производства выпущен 1600000-й большегруз.

Сегодня группа ОАО «КАМАЗ» — это единый производственный комплекс, расположенный в Набережных Челнах, в который входят 9 специализированных заводов, включающих в себя все технологические переделы современного машиностроения, а также 6 заводов, находящихся за пределами Челнов: в России, Украине и Казахстане. Все они имеют самостоятельный юридический статус с правом самостоятельной работы на рынке.

Управление КамАЗом – Переключение передач на самосвале

01.07.2020 19 805 Трансмиссия

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

В любом автомобиле коробка передач — один из основных агрегатов. А если речь идет о КамАЗе, то это еще и сложное устройство. Этот материал позволит разобраться с конструктивными особенностями, а также с тем, как переключать скорости на КамАЗе и чего нельзя делать.

Описание используемых коробок

Схема переключения передач напрямую зависит от типа установленной на автомобиле КамАЗ трансмиссии. Большинство используемых машин применяют коробку на пять скоростей вперед и одна назад, это модель с индексом 14. Механизм актуален в случае, если не требуется буксировать прицеп, или перевозимый груз весит менее 10т.

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Техника, используемая для перевозки больших грузов, или участвующая в составе автопоездов, использует трансмиссию с маркировкой 15. В этом случае нужен навык, как управлять КамАЗом самосвалом, поскольку в состав коробки входит редуктор. Это та же трансмиссия 14 с пятью передними и одной задней передачей. Делитель, если надо, включает скорости пониженного диапазона, как следствие, у автомобиля появляется в два раза больше передач.

Коробка передач КамАЗ-ZF:

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Применяемая коробка с индексом 16, с восемью ступенями механического типа. Предусмотрен редуктор на четыре ступени и пониженная передача. Так же устанавливаются коробки ZF, которые оснащены девятью передачами и вспомогательной понижающей ступенью.

Не зависимо от модели трансмиссии, коробки механического типа, управление ведётся при помощи педали сцепления. Переключение проходит поэтапно, с учетом низшего и высшего режимов. За переключение режимов отвечает рычаг на ручке кулисы. При создании, учтено, что КамАЗ это тяжёлый автомобиль, в нагруженном состоянии нуждающийся в снижении усилия. И наоборот, если ездить с пустым кузовом, это не приведёт к перегреву и расходу топлива.

Технические характеристики

В КПП КамАЗ с делителем входят такие элементы:

  • картер, в котором монтированы ведущие, ведомые и промежуточные валы в сборе с шестернями;
  • подшипники;
  • синхронизаторы,
  • блок шестерен заднего хода,
  • верхняя крышка коробки,
  • механизм переключения передач.

КПП КамАЗовских машин бывает пяти- и десятиступенчатая. Делитель КПП имеет высшую и низшую передачи и в сочетании с основной коробкой позволяет получать 10 передач переднего хода и 2 заднего. Система делителя улучшает тяговые качества машины, облегчает управление, снижает частоту переключения скоростей рычагом. Передаточные числа КПП имеются в инструкции по эксплуатации устройства.

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

На КПП 141 КамАЗ имеется выключатель фонаря заднего хода. Для предотвращения одновременной активации 2 передач в крышке имеется замок шарикового типа, а от случайного включения заднего хода — пружинно-пальчиковый предохранитель. КПП с делителем весит 320 кг. Манжеты находятся в крышках валов. Они предохраняют КПП от засорения и предотвращают утечку масла. Недостаточный объем масла в КПП ведет к ее повреждению. При первой заправке в КПП должно быть 9 литров масла, при смене жидкости — 8 л.

Технические характеристики КПП КамАЗ-141: Картер:

  1. Диаметр отверстия подшипника составляет 150 мм.
  2. Диаметр отверстия оси блока зубчатых колес равен 32 мм.
  1. Диаметр шейки переднего подшипника составляет 24 мм.
  2. Заднего подшипника — 59 мм.

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Вторичный вал имеет следующие диаметры у деталей:

  1. Втулки зубчатого колеса четвертой передачи — 63 мм.
  2. Роликовых подшипников — 80 мм.
  3. Втулки зубчатого колеса заднего хода — 70 мм.
  4. Наружный диаметр втулки составляет 72 мм.
  1. Диаметр шейки переднего подшипника составляет 65 мм, заднего — 49 мм.
  2. Диаметр стакана заднего подшипника равен 119 мм.
  3. Диаметр промежуточного вала составляет 65 мм.
  4. Внутренний диаметр зубчатого колеса равен 65 мм.

Вес КПП с делителем — 320 кг.

Принцип работы

Автомобили КамАЗ, как правило, оснащены механическими коробками передач. Управляется механизм классическим способом, нажатием на педаль сцепления и перемещением кулисы в необходимое положение. Особенностью трансмиссии – пониженный (Н) и повышенный (В) режим работы. Такая способность минимизирует нагрузку на силовой агрегат. Характерно, что для этого используется делитель, выполняющий роль редуктора, увеличивающего передаточные отношения трансмиссии. На некоторых автомобилях при переходе с повышенной передачи на пониженную не используют кулису. Для этих целей применяют специальный переключатель и педаль сцепления. Передача переключается автоматически, верхнее положение рычага характерно для загруженной машины, нижнее положение используют при движении пустого транспорта. Об особенностях управления автомобилем указывают в инструкции к коробке передач, которой укомплектовываются изделия. Так же можете прочитать про Как отрегулировать сцепление на КамАЗ.

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Неисправности и ремонт

Ремонт КПП состоит из разборки узла, диагностики, починки или замены изношенных элементов. После восстановления работы механизма проводится обратная сборка узла и осуществляются испытания системы в работе. Можно обратиться в сервисный центр, но лучше выполнить руками своими ремонт раздаточной коробки.

Как проверить уровень масла

Уровень масла в коробке проверяют следующим образом. Отворачивают пробку картера. При проверке надо установить указатель картера в отверстие до упора. Масло из картера десятиступенчатой МКПП сливают через 3 отверстия. Из них 2 отверстия расположены в нижней части картера КПП, а третье — делителя. Из картера пятиступенчатой КПП слив происходит через 2 отверстия.

Замена масла

Чтобы поменять масло, нужно помыть картер КПП моторным маслом. Очистить магнитные пробки от частиц металла и заливать масло до верхней черты указателя. Уровень масла измеряют через 5 минут. При движении машины КПП должна работать без колебаний, скорости должны переключаться свободно и фиксироваться прочно. Сильный шум может указывать на износ подшипников валов, недостаточный уровень масла или плохое качество смазки в картере.

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Как снять коробку

Снятие коробки передач осуществляется следующим образом:

  1. Надо снять карданную передачу. Для этого откручивают 4 гайки крепежа.
  2. Снимают ПГУ.
  3. Демонтируют крепления стартера.
  4. Отсоединяют трубку, которая идет к понижающему редуктору.
  5. Демонтируют рычаг переключения передач.
  6. Ставят домкрат между маховиком и поддоном мотора, и через деревянную подставку демонтируют мотор.
  7. Откручивают гайки задней траверсы и снимают ее.
  8. Демонтируют распорную тягу.
  9. Откручивают болты крепежа кронштейна системы выпуска.
  10. Подсоединяют таль к болтам и натягивают его.
  11. Отвинчивают гайки крепежа к боковым подушкам мотора.
  12. Откручивают болты, которые фиксируют КПП к ДВС.
  13. Поднимают таль, отодвигают КПП от мотора до выхода первичного вала трансмиссии.
  14. Вытаскивают коробку передач.

Как отрегулировать

Теперь нужно отрегулировать КПП, выполнить дефектовку узлов и деталей. Если они вышли из строя, заменяют новыми. Шлицевые соединения не должны иметь дефектов и сколов. Подшипники шестерен следует заменить, предварительно осмотрев место их установки, нет ли износа или участков, продавленных роликами.

Подшипники вала заменяют, так как в результате поломки и попадания в масло металлической стружки места качения подшипников получили повреждения, которые могут вызвать поломку КПП. Осматривают шестерни, выявляют повреждения, износ зубьев шестерен. Конические обоймы синхронизатора не должны быть деформированы или изношены. Направляющие валы не должны болтаться. Не должно быть повреждений на шлицах.

Как правильно собрать

Сборка КПП осуществляется в обратном порядке. Промежуточный вал устанавливают в корпус коробки передач. Монтируют подшипники — передний роликовый и задний сферический. Закручивают опорную шайбу. Фиксируют ее гайкой и закрывают заднюю крышку крепления сферического подшипника. Устанавливают прокладки. Вал должен вращаться легко, не должно быть заедания детали при движении.

Схема ремонта КПП КамАЗ-5320 с делителем

Для проведения ремонта КПП КАМАЗ-152 с делителем ее необходимо разобрать. Разбор включает в себя следующие шаги:

  • для разбора коробки сначала потребуется демонтировать воздушный переключатель, вывернуть крепежные элементы;
  • снять валик и вилку переключения КПП;
  • следующим шагом станет демонтаж вилки и вала выжимного устройства, а также синхронизатора;
  • далее необходимо открыть крышку заднего подшипника, открутив предварительно фиксирующие ее винты;
  • произвести демонтаж подшипника и вала;
  • также, чтобы открыть доступ к мультипликатору КПП, потребуется снять опорную роликовую шайбу, металлический стакан и подшипник ведомого вала;
  • используя резиновый (не металлический) молоток или деревянный брусок, необходимо аккуратно достать подшипник из корпуса мультипликатора, стараясь не помять деталь;
  • далее нужно снять стяжную и маслонагнетательную гайки при помощи соответствующих ключей;
  • последним этапом разбора узла является демонтаж роликового подшипника, втулки, ведущей шестеренки КПП.

Далее следует осмотреть все детали и произвести замену износившихся, а затем собрать устройство, следуя вышеизложенной инструкции в обратном порядке.

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Старт

Что бы знать, как правильно управлять КамАЗ самосвал, разбираются в схеме переключения передач. Как и в стандартном варианте, манипуляции проходят с применением педали сцепления.

  • 1-я передача, повышенный режим (В);
  • 2-я передача, повышенный режим (В);
  • 3-я передача, повышенный режим (В);
  • Переход на 2-ю пониженную (Н) ступень и переключение на 4-ю передачу;
  • Переход на первичную ступень (В), передача остаётся 4-я;
  • Переход на пониженную ступень (Н), включение 5-й передачи;
  • Возвращение на повышенную ступень (В), остаёмся на 5-й передаче.

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Главная особенность начала движения на КамАЗ, плавный старт и набор скорости с использованием пониженных передач. В случае, когда самосвал сильно загружен, или движение проходит в сложных условиях, первые 4-ре передачи желательно переключать в пониженном режиме (Н), после перейти на 4-ю повышенную передачу, затем пониженную 5-ю (Н) и после на 5-ю повышенную (В). Манипуляции проводятся при достижении необходимых оборотов коленчатого вала. Непосредственно при старте на 1-й передаче, обороты вала достигают 7000мин-1, переход на 2-ю передачу делается при достижении 3000мин-1 оборотов. Правильно выбранный режим экономит топливо и минимально изнашивает силовую установку.

Особенности маневрирования

Наличие знаний о том, как переключать скорости и начинать движение – это хорошо, но их явно недостаточно для уверенного управления тяжелой машиной. Обязательно нужно изучить, как включаются передачи на КамАЗе, если есть необходимость в маневрировании. Это может быть движение задним ходом, на подъемах и спусках, на обледенелых дорогах и т.д. Чем больше информации усвоит водитель и чем больше у него будет практики, тем безопаснее будет его езда. Так же можете прочитать про Не заводится КамАЗ .

Коробка КамАЗ 15

Такая трансмиссия устанавливается на автомобили КамАЗ-55111, КамАЗ-43118 и другие модели. Что бы разогнать автомобиль до необходимой скорости, используется схема: 1В-2В-3В-4Н-4В-5Н-5В. Такая схема даёт нормально работать коробке при условии, что соблюдаются правила эксплуатации механизма:

  1. Используя специальный рычаг переключения, изменить режим работы коробки с высшего на низший и наоборот;
  2. Нажимаем на педаль сцепления;
  3. Переключаем передачи по порядку, используя кулису.

Схема переключения КамАЗ:

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Устройство КПП

В зависимости от модели авто, на новом КамАЗе схема управления и расположения передач трансмиссии может отличаться. Отечественные грузовики могут оборудоваться двумя типами коробок передач. Разница в том, что одни трансмиссии имеют пять ступеней переключения, а другие — десять. Эти модели называются 14 и 15. Пятиступенчатые трансмиссии обычно устанавливаются на автомобили, которые используются как индивидуальные машины. Десятиступенчатыми коробками обычно оснащаются грузовые транспортные средства, относящиеся к категории автопоездов.

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Схема привода управления камазовским делителем

По конструкции десятиступенчатая трансмиссия — коробка с пятью ступенями, дополненная редуктором-делителем. Благодаря устройству транспортное средство может использовать 10 передних передач, а также две задние. Когда было начато производство КамАЗов, рассчитывалось, что эти авто будут работать в условиях высокой грузоподъемности. Инженеры автомобильного концерна создали новую модель трансмиссии, которая получила название 152.

Ниже перечислены основные отличия КПП 152 и доработки, которые включает в себя эта модель коробки:

  • трансмиссия стала оснащаться усиленным синхронизатором делителя;
  • усилены шлицы, из коробки убраны их крепления;
  • реализован другой метод фиксации шестеренок трансмиссии;
  • высота зубьев КПП увеличена.

В усовершенствованной версии камазовской трансмиссии процесс управления и активации делительного устройства осуществляется с помощью пневматической системы.

Правильное использование этого узла в ходе управления коробкой передач чрезвычайно важно. Не менее важно, что техническое обслуживание, проверка агрегата на предмет поломок, его ремонт и сборка компонентов производились профессионалами. Этот процесс должен осуществляться с использованием специализированного оборудования и инструментов. Рассмотрим основные элементы, которые входят в конструкцию камазовской трансмиссии:

  1. Картер. В этом узле установлены три вала — промежуточный, первичный и вторичный.
  2. Блок с шестеренками. Они предназначены для включения задней передачи.
  3. Верхняя крышка агрегата.
  4. Механизм переключения передач. Этот узел считается сборно-разборным.
  5. Мотор. Монтируется на передней части картерного устройства.

Видео про коробку передач ZF на КамАЗе 6520 снял и опубликовал пользователь Олег Копаев.

С делителем

Одной из особенностей трансмиссии отечественных грузовиков является возможность работы при пониженном либо повышенном режиме. Инженеры автоконцерна разрабатывали эти варианты, чтобы минимизировать нагрузку на автомобильный двигатель. Причем не важно автомобиль движется с грузом или пустой. В соответствии со схемой коробки передач, делитель представляет собой механический редуктор. Главное его предназначение заключается в увеличении передаточных отношений основной трансмиссии.

Устройство делителя включает в себя:

  1. Золотниковый кран, который применяется для управления редукторным устройством. Он устанавливается на опоре рычага переключения. Работает в режимах прямой и пониженной скоростей.
  2. Редукционный клапан. Применяется для отбора сжатого воздушного потока из пневматического узла. Этот клапан стравливает воздух при слишком высоком давлении в системе. От данного устройства воздух поступает на управляющий кран, а также клапан включения делительного устройства. Это приводит к появлению одновременно двух контуров в системе управления ДВС.
  3. Клапан включения делителя. Выполняет подачу сжатого воздушного потока на устройство, когда водитель отключает сцепление. Это дает возможность активировать и отключить пониженную скорость параллельно переключению передач на основной коробке.
  4. Делительный механизм. Включает в себя поршень, установленный внутри цилиндра. Шток поршня подсоединяется к рычагу, установленному на валике вилки узла. Когда в устройство попадает сжатый воздух, это приводит к смещению поршня в определенном направлении. Его смещение способствует изменению режима работы.
  5. Воздухораспределительный патрубок делительного механизма. Применяется для подачи воздушного потока в цилиндр узла.

Галерея «Схемы устройства КПП»

Ознакомьтесь с фото схем переключения скоростей камазовской трансмиссии.

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ
1. Схема переключения передач для моделей КПП 142 и 144

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ
2. Схема переключения передач для моделей КПП 152

Коробка КамАЗ 16 и ZF

Этот вид трансмиссии используется на автомобилях КамАЗ-65115, а так же полно приводных КамАЗ-43150 КамАЗ-4310 и др. Особенность механизма в автоматическом переключении повышенного и пониженного режима. Это означает, что при переключении с передачи 4 на передачу 5 повышенный режим активируется автоматически. Наоборот, переключение с передачи 5 на передачу 4 автоматически активирует пониженный режим. О выполнении переключения сигнализирует индикатор на панели приборов.

Схема переключения ZF 9S109:

Некоторые модели коробок ZF, например, 9S109, со вспомогательной передачей «C». Режим предназначен для передвижения и манёвра в сложных условиях (снег, лёд, грязь).

Задний ход

Включаются скоростя на российском КамАЗе не только передние, но и задние, причем последних может быть две (если речь идет о десятиступенчатой коробке, например, на грузовике модели 55102). Схема переключения наглядно показывает, что для активации заднего хода необходимо перевести рычаг КПП в нижнее левое положение.

Важно – категорически запрещено включать задний ход во время движения. Предварительно нужно обязательно остановить машину и только тогда переключать рычаг в соответствующее положение.

Управление при подъёме на склон

Заезд на склон, сопровождается переключением коробки на пониженный режим (Н). Это заставляет трансмиссию работать с большей отдачей и легче преодолеть препятствие.

  • При подъёме на тяжёлой технике, переключение с первой на вторую передачу проводится с использованием метода двойного нажатия сцепления;
  • Чтобы обеспечить работу силовой установки, выжимают педаль газа для предотвращения перебоя в подаче топлива;
  • Показания оборотов коленчатого вала не падают ниже отметки 2000мин-1, иначе силовая установка перегреется и прекратит работу.

Управление при спуске

Двигаясь на автомобиле КамАЗ на спуске, учтите, что ни в коем случае нельзя выключать двигатель. Водители применяют такой способ, что бы сэкономить топливо. Однако, действуя подобным образом, прекращает работу усилитель, что блокирует рулевое управление. Такое явление приведёт к аварийной ситуации, последствия которой непредсказуемы.

Проблемы возникают и с тормозами, поскольку тяжелая техника оборудована вспомогательной системой. Активация последней, исключает возможность пользоваться педалью сцепления и переходить с одного режима на другой.

Управление на оледенелой дороге

Особенность езды по оледенелым маршрутам – использование цепей на колёсах машины. Меры позволят увеличить коэффициент сцепления с дорогой.

  • Соблюдайте дистанцию, оставляйте место для манёвра;
  • При торможении, пользуйтесь вспомогательной системой торможения;
  • Помните, экстренное торможение на КамАЗ ведёт к блокировке колёс прицепа.

Экстренное торможение использовать не желательно, поскольку это приведёт к заносу и неконтролируемому движению. При заносе, держите ногу на педали сцепления, рулевое колесо поверните в сторону заноса, это выровняет машину.

Правила переключения в разных условиях

Переключения скоростей зависят от различных условий, в которых осуществляет движение автомобиль. Следует выполнять эти правила, чтобы в ходе использования КПП не произошел выход ее из строя.

Подъем

Во время подъема надо переключить КПП на режим H, в результате чего трансмиссия начнет работать при повышенном напряжении.

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Следует выполнять правила:

  1. При переключении с 1 на 2 передачу при подъеме на КамАЗе надо использовать способ двойного выжимания педали сцепления.
  2. Чтобы коленвал правильно работал при переключении передач, нужно пользоваться педалью подачи горючего, ее тоже надо периодически нажимать. При этом можно преодолеть любой самый крутой подъем.
  3. Число оборотов вала при подъеме должно быть больше 2000 об/мин. Иначе двигатель может отключиться, что во время движения по автомобильной дороге может вызвать аварию.
  4. Во время подъема переключаетесь на нужный режим, это облегчит работу мотора и всех узлов машины.

Спуск

Некоторые шоферы при спуске с горы выключают мотор, чтобы экономить бензин. Такого нельзя допускать на КамАЗе.

Если выключить ДВС во время поездки, то электроусилитель не будет выполнять свои функции, что приведет к блокировке руля.

Торможение КамАЗа происходит не только в результате прекращения работы мотора, но и при помощи активации вспомогательной тормозной системы. Когда большегрузный автомобиль преодолевает спуск и водитель включает вспомогательные тормоза, нельзя выжимать сцепление и переключаться с одной передачи на другую.

Обледенелые участки

Ехать на грузовике по обледенелым участкам надо с максимальным запасом скорости и хода. Во время торможения необходимо использовать вспомогательную систему остановки мотора. Если нужно выполнить срочное торможение, то оператор должен остановить колеса прицепа. Если не учитывать этого правила, можно попасть в занос.

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Притормаживать ДВС можно только в виде исключения, так как это может привести к его износу. При торможении колеса не должны проскальзывать. Чтобы этого избежать, надо выключить пониженную скорость, что поспособствует снижению вращения коленвала.

Занос

При заносе нельзя выключать сцепление. Когда грузовик заносит, нужно повернуть руль в сторону заноса. Если КамАЗ забуксовал, требуется снять ногу с педали газа и нажать дифференциал. Это необходимо выполнить с помощью регулятора, имеющегося на щитке. В результате на панели включится индикатор. Начать ход надо со второй повышенной передачи. После преодоления заноса следует разблокировать дифференциал.

Можно ли на КамАЗе ездить без мочевины

Грузовые автомобили, соответствующие стандартам Евро 4-6, используют метод нейтрализации воздействия выхлопных газов на природу. Для этого в специальный бачок заливается мочевина, которая впоследствии впрыскивается в выхлопную систему.

В нашей стране применение такого материала граничит с трудностями:

  • Низкое качество мочевины;
  • Замерзание продукта при температуре -11°С;
  • Запах аммиака из выхлопа, ожоги при попадании на кожу;
  • Много подделок, цена.

КамАЗ, жидкость для системы SCR (мочевина):

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Постоянно эксплуатировать автомобиль без мочевины не желательно, поскольку это приведёт к выходу из строя насоса, перекачивающего материал. Отключить систему нейтрализации можно на программном уровне, либо обратившись к электрику, который сделает гидролиз в катализаторе не возможным.

Управление камазом и схема переключения передач

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

  • Устройство КПП Камаз
  • Как осуществить пуск двигателя и тронуться с места на большегрузном авто
  • Как работает КПП
  • Правила переключения КПП в разных условиях
  • На подъеме
  • На спуске
  • Обледенелые участки
  • Занос
  • Коробка передач автомобиля КАМАЗ 4310
  • Вес коробки передач КАМАЗ 4310
  • Схема переключения передач
  • Видео «Последствия неправильного использования камазовской коробки передач»
  • Техническое обслуживание коробки передач
  • Коробка КамАЗ 16 и ZF
  • Советы по управлению
  • Управление при подъёме на склон
  • Управление при спуске
  • Управление на оледенелой дороге
  • Можно ли на КамАЗе ездить без мочевины
  • Как правильно переключить КПП на КАМАЗе
  • Управление коробкой передач и раздаточной коробкой
  • Описание используемых коробок
  • Принцип работы
  • Старт
  • Схема переключения передач
  • Коробка КамАЗ 15
  • Коробка КамАЗ 16 и ZF
  • Советы по управлению
  • Управление при подъёме на склон
  • Управление при спуске
  • Управление на оледенелой дороге
  • Можно ли на КамАЗе ездить без мочевины

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

В этой статье рассмотрим агрегатный узел грузового российского автомобиля Камаз. Коробки переключения передач на грузовиках отличаются схемой управления.

Блок: 1/4 | Кол-во символов: 162
Источник: Источник Источник Источник Источник Источник Источник https://autostuk.ru/korobka-peredach-kamaz-sxema-ustrojstvo.html

Устройство КПП Камаз

Для автомашин КАМАЗ выпускают КПП двух типов:

  • 14 модель — 5-ти ступенчатая;
  • 15 модель — 10-ти ступенчатая.

14-я модель идет для одиночных машин, 15-я — для автопоезда.

15-я модель камазовской коробки, в которой 10 скоростей переключения передач — это та же самая пятиступка 14-й модели плюс редуктор-делитель. Схема редуктора заднего моста легкового автомобиля отличается от конструкции редуктора-делителя. Конструкция редуктора-делителя вместе с коробкой 14 модели создают 10 скоростей вперед и 2 скорости назад. Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Плюсы коробок с делителем:

  1. Частота переключения становится меньше. Переключаться приходится реже.
  2. Увеличивается тяга ДВС машины.
  3. Увеличивается удобство управления.

Чтобы получить разрешение управлять грузовыми автомобилями более 3,5 тонн с прицепами, требуется соответствовать некоторым требованиям. Узнайте, как открыть категорию Е.

Так как автомобили КАМАЗ классифицируются по назначению, то есть для перевозки тяжелых грузов, для таких моделей автозавод сделал из коробки 14 модели модернизированную, которая называется КПП 152.

Какие улучшения были созданы на старой 5 ступенчатой коробке:

  1. Синхронизаторы стали более усиленными.
  2. В конструкцию внесли новое крепление шестеренок.
  3. Во избежании вылета 4-й и 5-й скоростей, что бывает с обычными камазовскими коробками, в систему внесено 4 градуса для утонения зубьев.
  4. Шлицы в КПП также стали более усиленными.
  5. Схема управления доработана.
  6. Шлицевое крепление удалено.
  7. Высота зубьев увеличена.

Делитель принимает нагрузку от пневмосистемы и управляется ею. В новых камазах конструкция сложнее, поэтому желательно ремонтировать КПП, делитель в специализированных СТО.

Блок: 3/4 | Кол-во символов: 1652
Источник: Источник Источник Источник Источник Источник Источник https://autostuk.ru/korobka-peredach-kamaz-sxema-ustrojstvo.html

Как осуществить пуск двигателя и тронуться с места на большегрузном авто

Чтобы запустить двигатель большегрузного автомобиля, необходимо вначале детально разобраться в схеме КПП КамАЗа, которая немного отличается от привычной схемы коробки передач легковых авто. Аналогичным для таких автомобилей является лишь то, что во время запуска двигателя и попытки съехать с места обязательно выжимается педаль сцепления. После этого на КамАЗе предполагается переключение скоростей в несколько этапов. В качестве примера приведем схему старта и разгона КамАЗа на ровной дороге с твердым покрытием:

1. Первая «В».

2. Вторая «В».

3. Третья «В».

4. Переключаемся на вторичную «Н» и переходим на четвертую передачу.

5. Обратно переключаемся на первичную «В», но при этом остаемся на четвертой.

6. Включаем «Н» и переходим на последнюю пятую передачу.

7. Возвращаемся на облегченный вариант «В» и продолжаем движение на пятой.

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗКак видите, главной особенностью езды с КПП КамАЗа с дизелем является необходимость осуществления легкого старта с пониженных скоростей и плавного набора скорости. Если же речь идет о сложных условиях движения или же большой загруженности самого автомобиля, то, хотя старт по-прежнему необходимо будет осуществлять с последовательным переключением с первой на пятую передачу, первые четыре передачи рекомендуется активировать в утяжеленном вторичном режиме «Н», после чего четвертую передачу перевести на режим «В», переключиться на пятую «Н» и по возможности снова перейти на «В». Однако все это следует выполнять с учетом следующих рекомендаций:

1. Перед тем, как тронуться с места на КамАЗе, обязательно разгоните коленчатый вал двигателя транспортного средства до 7 тыс. оборотов в минуту.

2. Переход на вторую передачу возможен только после того, как тахометр зарегистрирует 3 тыс. об./мин (его стрелка покажет цифру «3»).

Важно! Правильный старт и езда на КамАЗе являются не только залогом слаженной работы трансмиссии грузового автомобиля, но и позволяют его владельцу и водителю существенно экономить на топливе.

Блок: 3/4 | Кол-во символов: 2037
Источник: Источник Источник Источник Источник https://auto.today/bok/5903-kak-ustroena-kpp-i-kak-rabotaet-shema-pereklyucheniya-peredach-na-kamaze.html

Как работает КПП

Схема для переключения передач Камаз несложная. Для начала изучим несколько простых правил. Переключать скорость (1, 2, 3, 4, 5) на Камазе нужно с помощью рычага для переключения нужных передач. Этот рычаг находится с правой стороны, рядом с местом водителя. Для того, чтобы разогнать машину, вам пригодится вот такая схема: 1В — 2В — ЗВ — 4Н — 4В — 5Н — 5В, а если вы находитесь в сложных дорожных условиях (забитая траса), то вам пригодится следующий вариант: 1Н -2Н-ЗН-4Н-4В-5Н-5В.

Запомните, что переключать нужные передачи необходимо только при полностью выключенном (выкл) сцеплении. Например, для переключения верхней передачи В на нижнюю Н (или наоборот), опустите вниз или поднимите вверх переключатель КПП (в зависимости от ситуации), выжмите сцепление, подождите около 1 секунды и отпустите, и только теперь она включится.

Совет: педаль сцепления необходимо переставлять резко и выжимать только до конца. Выбирать момент, когда переключения необходимых передач будет наилучшим, нужно ориентируясь на показатели тахометра.

Несколько советов по использованию коробки Камаз. Придерживаясь этих советов, ваш двигатель всегда будет работать в экономичном режиме.

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗСхема переключения

  1. Если вы разгоняетесь на горизонтальной (ровной) дороге. Двигатель: частота вращения коленчатого вала, в таком случае, не должна быть выше 2300 мин-1 (касательно промежуточных передач). А дальнейшие переключения нужных позиций в КПП должны снижать частоты до 2000 мин-1.
  2. Если вы движетесь с большой скоростью на скоростной автомагистрали. Вы должны переключиться на верхнюю передачу КПП Камаз. Но вращения частот свыше 2200 мин-1 считается очень расточительным.
  3. Если вы находитесь в сложных дорожных условиях или поднимаетесь вверх. Вам надо довести частоту вращения до необходимой (номинальной) величины. А последующие переключения должны снижать показатели до 2000 мин-1.
  4. Если вы разгоняетесь под уклоном и на дороге ровное хорошее покрытие. В таких случаях частота вращения любых переходов не должна быть выше 2000 мин-1.

Блок: 2/4 | Кол-во символов: 2019
Источник: Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник https://avtozam.com/kamaz/shema-pereklyucheniya-peredach/

Правила переключения КПП в разных условиях

Знать, как трогаться с места и как продолжать движения, для правильной эксплуатации камазовской трансмиссии недостаточно. Чтобы в ходе использования коробки передач с агрегатом не произошло проблем, нужно соблюдать правила. Допущенные в ходе эксплуатации ошибки могут привести к серьезным неисправностям.

На подъеме

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Как переключать скорости на КамАЗе при движении в гору

Передвижение на отечественном грузовике при подъеме должно производиться на повышенной скорости. Чтобы переключиться с первой скорости на вторую, водителю нужно дважды выжать сцепление. Учитывайте факт, что надо одновременно нажать на педаль газа, а также педаль подачи горючего. Эти действия важны, так как они помогают стабилизировать работу коленвала в целом. Чтобы избежать проблем в работе агрегата, не нужно сбрасывать обороты мотора менее, чем на две тысячи при подъеме. Это приведет к тому, что автомобильный двигатель будет заглушен. Также такая езда способствует увеличению рабочей температуры силового агрегата, а это может стать причиной его поломки.

При управлении автомобилем по такому принципу вы сможете добиться максимальной курсовой устойчивости. Благодаря принципу разделения схемы трансмиссии на два режима достигается облегчение работы мотора. Причем независимо от того, загружен автомобиль или нет.

На спуске

Если вы едите со спуска, то глушить двигатель не нужно. При глушении мотора произойдет блокировка руля. А это приведет к аварийной ситуации на дороге. При движении на спуске нельзя отключать вспомогательное торможение, а также выжимать до конца педаль сцепления. В более новых версиях грузовиков используются усовершенствованные трансмиссии, это позволило инженерам добиться снижения нагрузки на основные детали КПП. Поэтому при движении в критических условиях и на спусках мотор автомобиля не будет изнашиваться.

В КамАЗах используется тормозная система с двойным усилением. То есть, кроме торможения силовым агрегатом, присутствует дополнительная система остановки мотора. Если вы двигаетесь на спуске с активным вспомогательным торможением, то отключать сцепление и переключать скорости нельзя.

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Схемы основной и раздаточной коробок на КамАЗе

Обледенелые участки

Езда на грузовике по обледенелым участкам должна производиться с наибольшим запасом скорости и хода. При торможении следует использовать активную вспомогательную систему остановки ДВС. Если торможение аварийное, то водитель должен остановить колеса прицепа. Если не учесть этот момент, попадете в занос. Притормаживать силовым агрегатом рекомендуется только в исключительных случаях. Потому что это приводит к ускоренному износу двигателя, однако протяженность тормозного пути значительно снижается. При торможении не следует допускать проскальзывания колес. Для избежания этого нужно вовремя выключить пониженную скорость, это приведет к падению оборотов коленвала.

Занос

Во время заноса соблюдайте главное правило — не выжимайте сцепление, иначе это ухудшит ситуацию. При производстве автомобилей инженеры внедрили схему, за счет которой автомобиль может ехать с наибольшим запасом хода. Благодаря этому можно добиться стабилизации курса во время езды по любой дороге. Если при движении произошел занос, руль автомобиля нужно вывернуть в его сторону. То есть если машину заносит влево, то рулевое колесо тоже выворачивается влево.

Если грузовик начал буксовать, то нужно как можно быстрее прекратить движение и сразу же отключить мост дифференциала. Регулятор для отключения вы сможете увидеть на приборной панели. Когда мост дифференциала отключится, на приборке появится соответствующий индикатор. После этого начало движения осуществляется на повышенной скорости, со второй передачи. Когда вы проедите труднодоступный участок дороги, не забудьте включить дифференциал (видео снял и опубликовал Владимир Никонов).

Блок: 4/6 | Кол-во символов: 3814
Источник: Источник Источник Источник https://autodvig.com/kpp/kak-perekljuchat-skorosti-na-kamaze-642/

Коробка передач автомобиля КАМАЗ 4310

Устройство и ТО автомобиля КамАЗ 4310

КПП на автомобиле камаз (схема переключения) для подписчиков

Трогание с места, движение и остановка на автомобиле КАМАЗ 4310.

Коробка передач на русской машине КАМАЗ

Устройство Шасси Автомобиля КАМАЗ 4310.

Камаз 55111,про кпп и подьем кузова

Компьютерный тренажер «Ремонт КПП автомобиля КАМАЗ»

Первичный осмотр КПП КАМАЗ

Сцепление автомобиля КАМАЗ 4310.

  • Что такое КАМАЗ 45143 112 15
  • КАМАЗ 43118 схема работы раздатки
  • Габариты кузова КАМАЗа сельхозника
  • КАМАЗ кс 55713 2001
  • Какое масло лить в КАМАЗ 5490
  • Слабые места КАМАЗа 6520
  • КАМАЗ 5320 регулировка свободного хода педали сцепления
  • Предназначение КАМАЗа самосвала
  • Разборка коробки передач КАМАЗа
  • КАМАЗ 5490 датчиком топлива
  • Выкидывает масло из заливной горловины КАМАЗ
  • Какая должна быть температура двигателя КАМАЗ
  • Пневмоцилиндром от КАМАЗ
  • Щиток приборов на КАМАЗе 65116
  • Затонувшие КАМАЗы видео

Главная » Лучшее » Коробка передач автомобиля КАМАЗ 4310

Блок: 4/8 | Кол-во символов: 997
Источник: Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник https://starimpex.ru/kamaz/kamaz-4310-korobka-peredach.html

Вес коробки передач КАМАЗ 4310

Установка КПП КамАЗ

Как ставится синхрон делителя камаз

Камаз с манипулятором может заменить несколько единиц техники.

Камаз 4310 вытаскивает Краз из кювета. Russian military trucks

Будни манипуляторщика 2

PALFINGER-30002K (аналог АНТ-22-2) — кран-манипулятор 7200 кг, на шасси КАМАЗ-6522

тест-драйв ЛАЗ 699Р Турист

аккуратные японцы. транспортировка экскаватора по узким японским улочкам.

Новый Камаз 5490

Пришла поршневая на камаз, ремонт, замена поршневой.

  • Мотор стеклоочистителя КАМАЗ распиновка
  • Илососная машина ко 507ам КАМАЗ 65115
  • Сколько масла заливать в мосты КАМАЗ 5511
  • Полная масса КАМАЗ 65117
  • Устройство замедлителя гидроцилиндра КАМАЗ
  • Военный джип на базе КАМАЗа
  • Датчик давления ресивера КАМАЗ
  • Ширина КПП КАМАЗ
  • Навесные запчасти КАМАЗ
  • КАМАЗ глонасс в баке
  • Как проверить обмотку генератора КАМАЗ
  • КАМАЗ 4310 ступица ремонт
  • КАМАЗ 53102 видео
  • КАМАЗ низкое качество шин
  • Переделка тормозов на КАМАЗе

Главная » Хиты » Вес коробки передач КАМАЗ 4310

Блок: 5/8 | Кол-во символов: 990
Источник: Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник https://starimpex.ru/kamaz/kamaz-4310-korobka-peredach.html

Схема переключения передач

Разобраться в принципе переключения передач не составляет труда, особенности зависят от модели.

Салон КамАЗ 6520:

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Блок: 5/12 | Кол-во символов: 142
Источник: Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник https://toptexnik.ru/kamaz/upravlenie-kamazom-pereklyuchenie-peredach-na-samosvale

Видео «Последствия неправильного использования камазовской коробки передач»

Обломанные зубчики на шестеренке привода — последствия несоблюдения правил эксплуатации трансмиссии на КамАЗе (автор видео — Илья С).

У Вас остались вопросы? Специалисты и читатели сайта AUTODVIG помогут вам, задать вопрос

Блок: 6/6 | Кол-во символов: 298
Источник: Источник Источник Источник https://autodvig.com/kpp/kak-perekljuchat-skorosti-na-kamaze-642/

Техническое обслуживание коробки передач

Строительные машины и оборудование, справочник

Устройство эксплуатация камаз 4310

Техническое обслуживание коробки передач

Режим работы зубчатых редукторов трансмиссии характеризуется высокими нагрузками. Удельное давление на рабочих поверхностях зубьев шестерен достигает 3000 МПа (30 000 кгс/см2). Кроме того, в них возникают большие динамические нагрузки, особенно при больших суммарных люфтах в зубчатых редукторах. В результате изнашиваются зубья шестерен, подшипники.

В процессе работы редукторов изнашиваются также сопряжения приводов управления, сальники, теряет свои качества смазочный материал.

Изменение качества масла, как и в двигателях, связано с процессами окисления и термического разложения углеводородов, накопления продуктов износа и механических примесей, испарения легких фракций, срабатывания присадок. Поэтому ухудшаются смазывающие свойства масла, что ведет к увеличению износа деталей.

Все это заставляет проводить своевременное и качественное обслуживание коробок передач, раздаточных коробок и мостов.

При ТО-2:– проверить герметичность коробки передач;– смазать опоры передней и промежуточной тяг управления;– проверить и довести до нормы уровень масла в картере;– очистить от грязи сапун.

При СТО закрепить рычаги тяг дистанционного привода управления коробкой передач и фланец вторичного вала и сменить масло в картере (один раз в год осенью).

Для смены масла в коробке передач слить масло в горячем состоянии через два сливных отверстия, вывернув пробки, расположенные в нижней части картера коробки передач. Очистить магнитную пробку сливного отверстия от грязи и металлических частиц. Промыть картер коробки передач моторным маслом, для чего залить масло в коробку передач (8,5 л), пустить двигатель при нейтральном положении рычага переключения передач на 10 мин, слить моторное масло, ввернуть пробки и залить трансмиссионное масло до верхней метки стержня. Включить двигатель при нейтральном положении рычага переключения передач на 3…5 мин. Измерить уровень масла и при необходимости долить.

Для проверки уровня масла в картере коробки передач вывернуть пробку с маслоизмерительным стержнем из заливного отверстия, вытереть насухо стержень и вставить его снова до упора пробки в резьбу, не вворачивая. Уровень масла должен быть между верхней и нижней метками. Если уровень масла доходит до нижней метки, долить масло через горловину, очистив ее от пыли и грязи.

Читать далее: Раздаточная коробка Камаз 4310

— Устройство эксплуатация камаз 4310

Главная → Справочник → Статьи → Форум

Блок: 7/8 | Кол-во символов: 2608
Источник: Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник https://starimpex.ru/kamaz/kamaz-4310-korobka-peredach.html

Коробка КамАЗ 16 и ZF

Этот вид трансмиссии используется на автомобилях КамАЗ-65115, а так же полно приводных КамАЗ-43150 КамАЗ-4310 и др. Особенность механизма в автоматическом переключении повышенного и пониженного режима. Это означает, что при переключении с передачи 4 на передачу 5 повышенный режим активируется автоматически. Наоборот, переключение с передачи 5 на передачу 4 автоматически активирует пониженный режим. О выполнении переключения сигнализирует индикатор на панели приборов.

Схема переключения ZF 9S109:

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Некоторые модели коробок ZF, например, 9S109, со вспомогательной передачей «C». Режим предназначен для передвижения и манёвра в сложных условиях (снег, лёд, грязь).

Блок: 7/12 | Кол-во символов: 689
Источник: Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник https://toptexnik.ru/kamaz/upravlenie-kamazom-pereklyuchenie-peredach-na-samosvale

Советы по управлению

На безопасность движения влияет много факторов: техническое состояние транспортного средства, на каком топливе ездит КамАЗ, квалификация водителя и др. Внимание уделяют внешним условиям, поскольку они подвержены изменениям.

Блок: 8/12 | Кол-во символов: 245
Источник: Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник https://toptexnik.ru/kamaz/upravlenie-kamazom-pereklyuchenie-peredach-na-samosvale

Управление при подъёме на склон

Заезд на склон, сопровождается переключением коробки на пониженный режим (Н). Это заставляет трансмиссию работать с большей отдачей и легче преодолеть препятствие.

  • При подъёме на тяжёлой технике, переключение с первой на вторую передачу проводится с использованием метода двойного нажатия сцепления;
  • Чтобы обеспечить работу силовой установки, выжимают педаль газа для предотвращения перебоя в подаче топлива;
  • Показания оборотов коленчатого вала не падают ниже отметки 2000мин-1, иначе силовая установка перегреется и прекратит работу.

КамАЗ, управление на оледенелой дороге:

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Выбор правильного режима переключения передач, аспект нормальной эксплуатации авто, от которого зависит работоспособность силовой установки, а так же узлов и механизмов агрегата.

Блок: 9/12 | Кол-во символов: 787
Источник: Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник https://toptexnik.ru/kamaz/upravlenie-kamazom-pereklyuchenie-peredach-na-samosvale

Управление при спуске

Двигаясь на автомобиле КамАЗ на спуске, учтите, что ни в коем случае нельзя выключать двигатель. Водители применяют такой способ, что бы сэкономить топливо. Однако, действуя подобным образом, прекращает работу усилитель, что блокирует рулевое управление. Такое явление приведёт к аварийной ситуации, последствия которой непредсказуемы.

Проблемы возникают и с тормозами, поскольку тяжелая техника оборудована вспомогательной системой. Активация последней, исключает возможность пользоваться педалью сцепления и переходить с одного режима на другой.

Блок: 10/12 | Кол-во символов: 570
Источник: Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник https://toptexnik.ru/kamaz/upravlenie-kamazom-pereklyuchenie-peredach-na-samosvale

Управление на оледенелой дороге

Особенность езды по оледенелым маршрутам – использование цепей на колёсах машины. Меры позволят увеличить коэффициент сцепления с дорогой.

  • Соблюдайте дистанцию, оставляйте место для манёвра;
  • При торможении, пользуйтесь вспомогательной системой торможения;
  • Помните, экстренное торможение на КамАЗ ведёт к блокировке колёс прицепа.

Экстренное торможение использовать не желательно, поскольку это приведёт к заносу и неконтролируемому движению. При заносе, держите ногу на педали сцепления, рулевое колесо поверните в сторону заноса, это выровняет машину.

Блок: 11/12 | Кол-во символов: 596
Источник: Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник https://toptexnik.ru/kamaz/upravlenie-kamazom-pereklyuchenie-peredach-na-samosvale

Можно ли на КамАЗе ездить без мочевины

Грузовые автомобили, соответствующие стандартам Евро 4-6, используют метод нейтрализации воздействия выхлопных газов на природу. Для этого в специальный бачок заливается мочевина, которая впоследствии впрыскивается в выхлопную систему.

В нашей стране применение такого материала граничит с трудностями:

  • Низкое качество мочевины;
  • Замерзание продукта при температуре -11°С;
  • Запах аммиака из выхлопа, ожоги при попадании на кожу;
  • Много подделок, цена.

КамАЗ, жидкость для системы SCR (мочевина):

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Постоянно эксплуатировать автомобиль без мочевины не желательно, поскольку это приведёт к выходу из строя насоса, перекачивающего материал. Отключить систему нейтрализации можно на программном уровне, либо обратившись к электрику, который сделает гидролиз в катализаторе не возможным.

Блок: 12/12 | Кол-во символов: 831
Источник: Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник https://toptexnik.ru/kamaz/upravlenie-kamazom-pereklyuchenie-peredach-na-samosvale

  1. Источник Источник Источник Источник Источник Источник https://autostuk.ru/korobka-peredach-kamaz-sxema-ustrojstvo.html: использовано 2 блоков из 4, кол-во символов 1814 (10%)
  2. Источник Источник Источник https://autodvig.com/kpp/kak-perekljuchat-skorosti-na-kamaze-642/: использовано 2 блоков из 6, кол-во символов 4112 (22%)
  3. Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник https://starimpex.ru/kamaz/kamaz-4310-korobka-peredach.html: использовано 3 блоков из 8, кол-во символов 4595 (25%)
  4. Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник https://toptexnik.ru/kamaz/upravlenie-kamazom-pereklyuchenie-peredach-na-samosvale: использовано 7 блоков из 12, кол-во символов 3860 (21%)
  5. Источник Источник Источник Источник https://auto.today/bok/5903-kak-ustroena-kpp-i-kak-rabotaet-shema-pereklyucheniya-peredach-na-kamaze.html: использовано 1 блоков из 4, кол-во символов 2037 (11%)
  6. Источник Источник Источник Источник Источник Источник Источник Источник Источник Источник https://avtozam.com/kamaz/shema-pereklyucheniya-peredach/: использовано 1 блоков из 4, кол-во символов 2019 (11%)

Поделитесь в соц.сетях:

Советы начинающим водителям – коробка ZF / 15.03.2016 г
Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Как правильно переключить КПП на КАМАЗе

Практически каждый человек может научиться управлять грузовыми автомобилями, однако для этого нужно знать, как происходит переключение передач на КамАЗе. Многие водители начали свою карьеру с этого грузовика, он пользуется большой популярностью в нашей стране.

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Устройство трансмиссии

Почти все грузовые машины КамАЗ имеют пятиступенчатую механическую коробку передач. Чтобы переключить передачи на грузовике, вам нужно задействовать педали сцепления и определенного рычага.

Трансмиссия может совершать работу в двух режимах — первичном и вторичном (H и B, соответственно). Специальный рычажок применяется для переключения режимов. Когда перевозятся грузы — рычажок подымают, в облегченном режиме — опускают.

Как тронуться с места на КамАЗе

Чтобы начать движение на грузовике, вам необходимо включить пониженную скорость. Также не стоит забывать, что переключать скорости можно, если педаль сцепления полностью выжата.

Для быстрого разгона КамАЗа на дороге с отличным покрытием стоит применять такую схему: 1В — 2В — ЗВ — 4Н — 4В — 5Н — 5В. Если вы планируете двигаться в сложных условиях, то для этого рекомендуется использовать другой вариант: 1Н -2Н-ЗН-4Н-4В-5Н-5В.

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Чтобы начать движение необходимо разогнать коленвал двигателя до пару тысяч об/мин. Включать вторую передачу нужно тогда, когда стрелка на тахометре показывает отметку «3», то есть 3000 об/мин.

Если грузовик попал на подъем, то производитель советует применять повышенные передачи. Чтобы переключиться с первой скорости на вторую, используется метод двойного выжима сцепления. Также не забывайте про нажатие на педаль подачи горючего, иначе работа коленвала заметно ухудшится. На подъемах не допускайте падение оборотов двигателя ниже отметки 2000 об/мин.

Если вы едете на КамАЗе с большим грузом или прицепом, рекомендуется включить повышенную передачу. При этом коленвал должен работать не менее 2600 оборотов в минуту.

Коробка передач ZF на камазе 6520 — видео

Схема переключения передач “Двойное Н” от ZF
Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Управление коробкой передач и раздаточной коробкой

На первый взгляд, управление КамАЗом схоже с ездой на легковом автомобиле. Принцип работы, как на классическом транспорте, однако, некоторые особенности, вызывают осложнения у непосвященного пользователя.

Полное представление о том, как правильно управлять и ездить на КамАЗе получаешь, разобравшись в специфике переключения передач. Дело в том, что к каждому тяжёлому автомобилю надо найти подход в вопросе манипуляции коробкой и КамАЗ не исключение. С целью достичь нужного скоростного режима при перевозке груза, трансмиссия КамАЗ часто эксплуатируется на пониженной передаче. Полученные навыки, знания и опыт работы с коробкой – залог успеха дальнейшей эксплуатации транспортного средства.

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Описание используемых коробок

Схема переключения передач напрямую зависит от типа установленной на автомобиле КамАЗ трансмиссии. Большинство используемых машин применяют коробку на пять скоростей вперед и одна назад, это модель с индексом 14. Механизм актуален в случае, если не требуется буксировать прицеп, или перевозимый груз весит менее 10т.

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Техника, используемая для перевозки больших грузов, или участвующая в составе автопоездов, использует трансмиссию с маркировкой 15. В этом случае нужен навык, как управлять КамАЗом самосвалом, поскольку в состав коробки входит редуктор. Это та же трансмиссия 14 с пятью передними и одной задней передачей. Делитель, если надо, включает скорости пониженного диапазона, как следствие, у автомобиля появляется в два раза больше передач.

Коробка передач КамАЗ-ZF:

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Применяемая коробка с индексом 16, с восемью ступенями механического типа. Предусмотрен редуктор на четыре ступени и пониженная передача. Так же устанавливаются коробки ZF, которые оснащены девятью передачами и вспомогательной понижающей ступенью.

Не зависимо от модели трансмиссии, коробки механического типа, управление ведётся при помощи педали сцепления. Переключение проходит поэтапно, с учетом низшего и высшего режимов. За переключение режимов отвечает рычаг на ручке кулисы. При создании, учтено, что КамАЗ это тяжёлый автомобиль, в нагруженном состоянии нуждающийся в снижении усилия. И наоборот, если ездить с пустым кузовом, это не приведёт к перегреву и расходу топлива.

Принцип работы

Автомобили КамАЗ, как правило, оснащены механическими коробками передач. Управляется механизм классическим способом, нажатием на педаль сцепления и перемещением кулисы в необходимое положение. Особенностью трансмиссии – пониженный (Н) и повышенный (В) режим работы. Такая способность минимизирует нагрузку на силовой агрегат. Характерно, что для этого используется делитель, выполняющий роль редуктора, увеличивающего передаточные отношения трансмиссии. На некоторых автомобилях при переходе с повышенной передачи на пониженную не используют кулису. Для этих целей применяют специальный переключатель и педаль сцепления. Передача переключается автоматически, верхнее положение рычага характерно для загруженной машины, нижнее положение используют при движении пустого транспорта. Об особенностях управления автомобилем указывают в инструкции к коробке передач, которой укомплектовываются изделия. Так же можете прочитать про Как отрегулировать сцепление на КамАЗ.

Старт

Что бы знать, как правильно управлять КамАЗ самосвал, разбираются в схеме переключения передач. Как и в стандартном варианте, манипуляции проходят с применением педали сцепления.

  • 1-я передача, повышенный режим (В);
  • 2-я передача, повышенный режим (В);
  • 3-я передача, повышенный режим (В);
  • Переход на 2-ю пониженную (Н) ступень и переключение на 4-ю передачу;
  • Переход на первичную ступень (В), передача остаётся 4-я;
  • Переход на пониженную ступень (Н), включение 5-й передачи;
  • Возвращение на повышенную ступень (В), остаёмся на 5-й передаче.

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Главная особенность начала движения на КамАЗ, плавный старт и набор скорости с использованием пониженных передач. В случае, когда самосвал сильно загружен, или движение проходит в сложных условиях, первые 4-ре передачи желательно переключать в пониженном режиме (Н), после перейти на 4-ю повышенную передачу, затем пониженную 5-ю (Н) и после на 5-ю повышенную (В). Манипуляции проводятся при достижении необходимых оборотов коленчатого вала. Непосредственно при старте на 1-й передаче, обороты вала достигают 7000мин-1, переход на 2-ю передачу делается при достижении 3000мин-1 оборотов. Правильно выбранный режим экономит топливо и минимально изнашивает силовую установку.

Схема переключения передач

Разобраться в принципе переключения передач не составляет труда, особенности зависят от модели.

Салон КамАЗ 6520:

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Коробка КамАЗ 15

Такая трансмиссия устанавливается на автомобили КамАЗ-55111, КамАЗ-43118 и другие модели. Что бы разогнать автомобиль до необходимой скорости, используется схема: 1В-2В-3В-4Н-4В-5Н-5В. Такая схема даёт нормально работать коробке при условии, что соблюдаются правила эксплуатации механизма:

  1. Используя специальный рычаг переключения, изменить режим работы коробки с высшего на низший и наоборот;
  2. Нажимаем на педаль сцепления;
  3. Переключаем передачи по порядку, используя кулису.

Схема переключения КамАЗ:

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Коробка КамАЗ 16 и ZF

Этот вид трансмиссии используется на автомобилях КамАЗ-65115, а так же полно приводных КамАЗ-43150 КамАЗ-4310 и др. Особенность механизма в автоматическом переключении повышенного и пониженного режима. Это означает, что при переключении с передачи 4 на передачу 5 повышенный режим активируется автоматически. Наоборот, переключение с передачи 5 на передачу 4 автоматически активирует пониженный режим. О выполнении переключения сигнализирует индикатор на панели приборов.

Схема переключения ZF 9S109:

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Некоторые модели коробок ZF, например, 9S109, со вспомогательной передачей «C». Режим предназначен для передвижения и манёвра в сложных условиях (снег, лёд, грязь).

Советы по управлению

На безопасность движения влияет много факторов: техническое состояние транспортного средства, на каком топливе ездит КамАЗ, квалификация водителя и др. Внимание уделяют внешним условиям, поскольку они подвержены изменениям.

Управление при подъёме на склон

Заезд на склон, сопровождается переключением коробки на пониженный режим (Н). Это заставляет трансмиссию работать с большей отдачей и легче преодолеть препятствие.

  • При подъёме на тяжёлой технике, переключение с первой на вторую передачу проводится с использованием метода двойного нажатия сцепления;
  • Чтобы обеспечить работу силовой установки, выжимают педаль газа для предотвращения перебоя в подаче топлива;
  • Показания оборотов коленчатого вала не падают ниже отметки 2000мин-1, иначе силовая установка перегреется и прекратит работу.

КамАЗ, управление на оледенелой дороге:

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Выбор правильного режима переключения передач, аспект нормальной эксплуатации авто, от которого зависит работоспособность силовой установки, а так же узлов и механизмов агрегата.

Управление при спуске

Двигаясь на автомобиле КамАЗ на спуске, учтите, что ни в коем случае нельзя выключать двигатель. Водители применяют такой способ, что бы сэкономить топливо. Однако, действуя подобным образом, прекращает работу усилитель, что блокирует рулевое управление. Такое явление приведёт к аварийной ситуации, последствия которой непредсказуемы.

Проблемы возникают и с тормозами, поскольку тяжелая техника оборудована вспомогательной системой. Активация последней, исключает возможность пользоваться педалью сцепления и переходить с одного режима на другой.

Управление на оледенелой дороге

Особенность езды по оледенелым маршрутам – использование цепей на колёсах машины. Меры позволят увеличить коэффициент сцепления с дорогой.

  • Соблюдайте дистанцию, оставляйте место для манёвра;
  • При торможении, пользуйтесь вспомогательной системой торможения;
  • Помните, экстренное торможение на КамАЗ ведёт к блокировке колёс прицепа.

Экстренное торможение использовать не желательно, поскольку это приведёт к заносу и неконтролируемому движению. При заносе, держите ногу на педали сцепления, рулевое колесо поверните в сторону заноса, это выровняет машину.

Можно ли на КамАЗе ездить без мочевины

Грузовые автомобили, соответствующие стандартам Евро 4-6, используют метод нейтрализации воздействия выхлопных газов на природу. Для этого в специальный бачок заливается мочевина, которая впоследствии впрыскивается в выхлопную систему.

В нашей стране применение такого материала граничит с трудностями:

  • Низкое качество мочевины;
  • Замерзание продукта при температуре -11°С;
  • Запах аммиака из выхлопа, ожоги при попадании на кожу;
  • Много подделок, цена.

КамАЗ, жидкость для системы SCR (мочевина):

Реферат: Устройство, работа, неисправности, ремонт сцепления атомобиля КамАЗ

Постоянно эксплуатировать автомобиль без мочевины не желательно, поскольку это приведёт к выходу из строя насоса, перекачивающего материал. Отключить систему нейтрализации можно на программном уровне, либо обратившись к электрику, который сделает гидролиз в катализаторе не возможным.

Источник http://www.bestreferat.ru/referat-58266.html
Источник http://toyota-chr2.ru/servis/kpp-kamaz.html
Источник Источник Источник http://mtz-80.ru/bez-rubriki/upravlenie-kamazom-i-shema-perekljucheniya-peredach

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Похожее

Замена масла в АКПП в Новосибирске

Замена масла в АКПП в Новосибирске

Особенности частичной замены Трансмиссионная жидкость выполняет огромное количество разнообразных функций. Среди них отмечают следующие: ликвидация вещества, образующихся в результате изнашивания и накапливающихся в специальном поддоне; поддержание должного уровня температуры; смазывание деталей. Время замены смазки напрямую зависит от разновидности АКПП. При обычных условиях эксплуатации смазка подлежит замене после достижения 70 тыс. километров пробега. Замену проводят и […]

Можно ли купить КПП на Ниссан у официального дилера в 2022 году

Можно ли купить КПП на Ниссан у официального дилера в 2022 году

Коробка переключения передач – это важная составляющая автомобиля Ниссан. Она предназначается для изменения скорости и крутящего момента, коррекции траектории движения автомобиля, разъединения коленчатого вала. Где можно купить КПП на Ниссан? Приобретая коробку передач, нужно обратить внимание на гарантийный срок. Каждая КПП должна пройти проверку и иметь соответствующий документ. Замену этого устройства лучше не проводить самостоятельно, […]

Яндекс.Метрика
