КПП на ВАЗ 2106: схема, размеры, как снять и поставить

Коробка передач ВАЗ 2106 надежная, долговечная, но не вечная. Во многом рабочий ресурс зависит от качества трансмиссионной технической жидкости. За регулировку скорости вращения отвечает КПП.

Устройство коробки передач ВАЗ 2106

Коробка для ВАЗ 2106 КПП с конструктивной точки зрения понятная и простая. В ее состав входит набор валов, картерная часть, механизмы переключения. На первичном валу крепят посаженную глубоко шестеренку – она входит в сцепление с другими механизмами. Вал начинает вращаться в результате приведения в действие пары подшипников, располагающихся в задних и передних частях, передний фиксирует гнездо коленвала с торцевой части. Задний помещают внутрь картерной части, уплотняют сальниковым слоем. Наличие его обязательно, поскольку в картер заливают масляные смеси.

Вторичный вал коробки передач ВАЗ во вращение приводит набор из нескольких подшипников игольчатого типа. В передней части узла жестко фиксируют внутри гнезда вала (первичного), шариковый подшипник в центральной части заглубляют в гнездо посадки картера, задний запрессовывают сзади по стенке. Утечкам, которых в норме быть не должно, препятствует сальниковая часть.

Промежуточный ВАЛ коробки ВАЗ 2106 – это вал с блочным набором шестерен, вращается на паре подшипников. В передней части крепят шариковый, сзади роликовый цилиндрический. Сбоку идет шестерня, ход движения обратный. Синхронизаторы конструктивно одинаковые, включают муфты, пружины, ступицу, блокираторы-кольца.

Схема КПП ВАЗ 2106

ВАЗ 2106 трансмиссия имеет определенную схему устройства – посмотреть ее можно на картинке. Переключение скоростей идет в результате взаимодействия муфты с синхронизаторами. Авторычаги переключений, рабочие механизмы представлены вилками со штоками. По мере завершения переключений скоростей делают фиксацию пружинами и шарами – нужны для удержания штока. Дополнительно инженеры используют защиту от случайного включения пары скоростей сразу.

Эксплуатационные параметры деталей коробки передач подбирают с учетом особенностей трансмиссионного масла. Некачественная техжидкость негативно влияет на работу коробки передач.

Размеры КПП ВАЗ 2106

При выборе ремкомплекта КПП ВАЗ 2106 у автомобилиста возникает вопрос насчет размеров коробки передач. Стандартные габариты – 20 на 40 см без колокола и 1 м на 40 см с ним.

Вес коробки передач ВАЗ 2106

На фото коробки передач ВАЗ 2106 можно посмотреть, как она выглядит. Габариты, замеры удобнее оценивать по чертежам. Масса КПП ВАЗ 2106 – 34 кг.

Какая коробка подойдет на ВАЗ 2106

Установка коробки ВАЗ 2106 должна быть произведена с учетом требований, рекомендаций концерна. Допустимо применять два типа коробок:

• механика, 4-ступенчатая трансмиссия;
• механика, 5-ступенчатая трансмиссия.

Оба типа коробок передач КПП ВАЗ 2106 взаимозаменяемые, но вариант с 5 ступенями стоит дороже, такая КПП более прихотливая в обслуживании. Например, родной «Эталон» предпочтительнее аналога на Фиат Полонез.

Ремонт коробки ВАЗ 2106

Если некорректным стало переключение передач на ВАЗ 2106, дают о себе знать иные признаки неисправностей, нужно провести тестирование и при необходимости ремонт узла. Восстановление доступно не всегда – если коробка не ремонтопригодна, рассматривают вариант с заменой.

Порядок действий при ремонте коробки передачи КПП ВАЗ:

1. Слить масляную смесь и демонтировать систему коробки.
2. Демонтировать приводную вилку, потом убрать подшипник.
3. Прочистить, промыть картер КПП.
4. Развести секторы втулки распора парой отверток, снять ее, втулку демпферного механизма.

5. Демонтировать муфту, фланец вторичного вала КПП.
6. Отвернуть пару гаек опорного крепления, снять опору.
7. Открутить гайку спидометра, демонтировать приводный участок.
8. Отвернуть выключатель света на заднем ходу, снять.
9. Ослабить упор перемещения рычажного механизма.
10. Отвернуть пару гаек крепежей кронштейна.
11. Снять кронштейн, достать болт (ориентироваться нужно на головку в виде квадрата).

12. Скрутить все остальные гайки, снять заднюю крышку, сдвинув рычаг переключения в правую сторону – так он высвободится от штоков.
13. Снять прокладку с задней крышки (очень аккуратно).
14. Убрать задний подшипник, шестерню, фиксатор.
15. Снять вилку включений (сзади), шестерню (промежуточная).
16. Убрать дистанционную втулку со штока включения.
17. С применением съемника убрать кольцо-стопор с промежуточного вала.
18. Убрать ведущую шестерню на заднем ходу, шайбу-пружину.
19. Убрать стопорное кольцо с вала (вторичного), ведомую шестерню, шайбу-пружину.

20. Ударной отверткой убрать 4 винта, используемых для крепления пластины-стопора, убрать пластину, вынуть ось с промежуточной шестерни.
21. Головкой отвернуть десять гаек креплений нижней крышки.

Постепенно выйдет снять и разобрать коробку ВАЗ для диагностики. Некоторые неисправности автомобилист может обнаружить сам. Если проблема явно есть, а в чем она – не ясно, лучше будет обратиться в сервис.

После разборки узла промыть все детали в дизеле либо керосине, осмотреть их на предмет неисправностей, дефектов. На зубцах муфт, шестерен никаких сколов быть не должно, сильный износ крайне нежелателен. Нужно стремиться, чтобы поверхности были полностью гладкими, а на картерной части – отсутствовали забоины, прочие дефекты. Проверяют подшипники – никаких следов проворотов, изношенности. На валовых шлицах недопустимы вмятины, ржавчина, заедания.

Подшипники нужно брать в идеальном состоянии, максимально допустимый люфт радиуса – 0.05 мм, дефекты тел качения, дорожек не допустимы. Сепараторы проверяют на предмет отсутствия разрывов, оплавлений, касаний колец. Если пробег коробки ВАЗ больше 120 тыс. км, всегда делают ремонт с разборкой и заменой полного набора подшипников. Манжеты тоже сразу заменяют, детали КПП промазывают. Порядок сборки обратный.

Как поменять коробку на ВАЗ 2106

Снятие КПП ВАЗ 2106 можно сделать самостоятельно, но чтобы лишний раз не дергать автомобиль, для начала желательно убедиться, что проблема именно в коробке передач. Для этого нужно проанализировать:

1. Уровень масла в коробке передач ВАЗ 2106 – возможно, он ниже минимального, а включение КПП сопровождает громкий хруст, нужно прилагать значительное усилие.
2. Сила креплений в коробке – если болты, гайки расшатаны, особенно заметно это будет во время езды по кочкам, неровным дорогам.
3. Состояние системы сцепления – при выходе из строя привода клинит педаль, нужно разобраться с этими моментами.

Когда причина, вероятнее всего, именно в КПП, можно снимать ее. Демонтировать коробку передач ВАЗ не трудно, но следовать инструкции обязательно.

Как снять коробку на ВАЗ 2106

Разборка КПП ВАЗ 2106 проводится согласно следующей схеме:

1. Машину следует установить на смотровой яме, удобнее использовать подъемник, но такая возможность есть не всегда.
2. Под заднюю часть колесной базы выложить упоры, предотвращающие откатывание, рычаг тормоза повернуть вниз, переключения вообще снимают. На кулисе останется 3 втулки – их отворачивают с помощью пары отверток.

3. Открутить пару винтов, фиксирующих крышку, убрать ее. Ослабить те винты, которые находятся под сидениями спереди, удерживают тормозной чехол.
4. Отодвинуть передние посадочные места назад до полного упора, отогнуть края автоковриков.
5. Скрутить гайки на передних сидениях, посредством которых идет крепление салазок на кронштейны.
6. Открутить четыре самореза, которые фиксируют накладку на пороге, снять ее (строго с обеих сторон).

7. Приподнять напольный коврик, подвинуть его в направлении вперед, открутить винтовые изделия фиксации пластиковой крышки кулис.
8. Открутить шланг, болты крепления стартера, подвинуть все вперед. Снять пробку слива, слить масло в приготовленную емкость.
9. Убрать систему выхлопа, начинать работать от выпускного коллектора. От фланцевой части отсоединить муфту кардан-вала, убрать колодку датчиковых проводов.

10. Ослабить гайку на спидометре коробки передач ВАЗ, снять конец троса, который в норме находится на редукторе.
11. Снять рабочий цилиндр системы сцепления, четверку болтов.

После останется поставить бруски для упора кронштейна, открутить гайки, убрать их. Этим же бруском подпереть двигатель спереди. Отвернуть верхние болтовые соединения, которыми картер крепится на мотор. В конце коробку передач выводят назад, пока первичный вал не выйдет из зацепления с маховой частью.

Как поставить коробку на ВАЗ 2106

Сборка КПП ВАЗ 2106 начинается с промазывания шлицевых частей специальной смазкой («Литолом» или другой). Затем следующие действия:

1. Нужно включить передачу (1, 3) и начинать устанавливать детали в обратной указанной выше последовательности.

2. Гайки на трубе глушителя сильно перетягивать не нужно. Сначала желательно затянуть область соединения коллектора выпуска, трубы-приемника, потом начинать затягивать крепежи кронштейна КПП и приемника системы выхлопа.
3. Залить другую трансмиссионную жидкость после возврата КПП обратно, снова проверить передачи. Каждая должна включаться легко, без приложения лишних усилий.


Монтаж коробки передач ВАЗ лучше делать с помощником. Узел тяжелый, также в паре работы будет проще выполнить точно, на высоком уровне.

Если сравнивать с современным автотрансмиссиями, особенно типа автомат, коробка на 4-5 ступеней будет смотреться просто, даже примитивно. Зато она надежная, недорогая, ремонтопригодная, восстанавливаемая без применения сложного оборудования. Именно за это классические решения концерна высоко ценятся и сегодня.

Неисправности коробки передач ВАЗ 2106

Замена КПП ВАЗ 2106 – радикальная мера, в ряде случаев реально обойтись простым ремонтом. Основные дефекты коробки, варианты их устранения:

1. Свистит коробка передач на ВАЗ 2106, появились другие непонятные звуки – проблемы с педалью сцепления, могут исчезать при ее выжимке.
2. Нехватка масла в картерной части – нужно проверить объем, выполнить долив, очистить либо заменить сапун.
3. Износ подшипников, шестерен – нужна замена.
4. Посторонних звуков в коробке нет, но включение скоростей затрудненное – поврежден рычаговый механизм переключений, износилась шайба-сфера, винты ограничений хода рычага. Поможет решить вопрос замена.
5. Клинит рычаговый шарнир – нужно сделать смазку или заменить рабочие детали.
6. Заедают сухарные части, забились гнезда вилочных штоков – поможет замена.
7. Муфта с трудом перемещается по ступице – нужно очистить шлицы, удалить заусенцы.
8. Деформированы вилки – поставить новые вместо старых.
9. Отсутствие выключения рабочих сцеплений – нужно провести тест, и устранить дефект.
10. Дефект пружины оттяга – вернуть на место, поставить новую.
11. Самопроизвольно отключаются передачи – износились детали коробки.

Проблема может крыться в кольцах узлов, зубцах муфт, венце синхронизатора, люфте валов, манжетах, дефиците масла в картере. Точную диагностику проведут на СТО.

Заключение

Коробка передач ВАЗ 2106 имеет значительный эксплуатационный ресурс, но требует регулярных обслуживаний, своевременного ремонта. Снять и поставить ее можно своими силами, если следовать инструкции. Некоторые технологии ВАЗ 2106 совсем устаревшие, но коробки передач простые, надежные, поэтому их активно используют.

Ремонт мкпп на ваз (lada) 2101/2103/2106

Замена распредвала ВАЗ 2107, ВАЗ 2106 — пошаговая инструкция.

2. Установите распредвал в положение конца такта сжатия 4-го цилиндра.

4. Возьмите плоскую отвертку и аккуратно отогните стопорную шайбу болта креплении звездочки распредвала.

5. Включите четвертую передачу, это зафиксирует распредвал и избавит вас от его проворачивания.

8. Ключом на «13» открутите 9 гаек «постели» распредвала.

9. Теперь демонтируйте распредвал вместе с «постелью», сняв его со шпилек.

10. Отверните два крепежных болта упорного фланца, при помощи ключа на «10», затем снимите сам фланец.

12. Теперь можете вынуть из «постели» распределительный вал.

13. Снимите пружину кулачка.

Важный момент. Производите затяжку гаек крепления «постели» распредвала в строгом соответствии с нижеприведенной схемой.

Источники

• Источник http://www.avtika.ru/qa/919-snjatie-zamena-ustanovka-raspredvala-vaz-classic-niva
• Источник Источник http://vaz-2101-07.ru/1_dvigatel/16.html
• Источник Источник http://vaz-remont.ru/zamena-raspredvala-vaz-2107-vaz-2106-svoimi-rukami/

Как самостоятельно снять КПП ВАЗ-2107

Прежде чем приступать к демонтажу КПП, следует подготовить инструменты и материалы, которые могут потребоваться при работе, а также определиться с местом проведения разборки.

Какие потребуются инструменты

Для снятия и установки на место коробки передач ВАЗ-2107 потребуются:

• набор рожковых и накидных ключей, среди которых обязательно должны быть ключи на 10, 13, 19;
• набор головок тех же размеров, что и ключи, а также карданные шарниры с удлинителем;
• пассатижи, отвёртки, пинцет;
• воронка и ёмкость для масла;
• домкрат и деревянные брусья;
• ветошь.

Подготовительные работы

Работы по снятию коробки передач ВАЗ-2107 выполняются, как правило, в смотровой яме, на эстакаде или с использованием подъёмника. Последовательность действий при этом может быть следующей:

автомобиль приподнимается домкратом с обеих сторон, подкладываются деревянные брусья, чтобы задняя часть оставалась на весу;

отсоединяется карданный вал. Для этого необходимо рычаг переключения передач перевести в нейтральное положение, чтобы карданный вал можно было вращать рукой. После этого откручиваются три гайки, которыми муфта кардана крепится к фланцу КПП;

вращая карданный вал, необходимо вынуть болты, которые удерживались гайками, и отсоединить муфту кардана от фланца коробки передач;

откручиваются четыре гайки, которыми карданный вал крепится к заднему мосту, кардан отсоединяется и отводится в сторону;

снимается глушитель целиком, т. е. его задняя часть, резонатор и расположенная в передней части приёмная труба.

После этого необходимо:

отсоединить датчик кислорода;

отсоединить электропровод, питающий лампу фонаря заднего хода;

ослабить гайку троса спидометра и отсоединить трос;

снять рабочий цилиндр сцепления, причём цилиндр нужно только извлечь из кронштейна, не отворачивая гайку шланга цилиндра;

снять стартер, открутив два верхних крепёжных болта и один нижний.

Снятие рычага управления КПП и другие работы в салоне

В салоне автомобиля необходимо разобрать рычаг управления коробкой передач. Для этого следует поднять чехол рукоятки и в самом низу рычага зафиксировать отвёрткой запорную втулку. Затем нужно вывести втулку из рычага, а сам рычаг снять с механизма. Пинцетом следует извлечь из вытащенного стержня резиновую демпферу рычага. Далее необходимо:

снять три оставшиеся на так называемой кулисе втулки;

выкрутить болты, которые крепят к полу крышку рычага и снять крышку;

выкрутить болты, на которых крепится крышка рукоятки стояночного тормоза;

открутить гайки, которые крепят салазки передних сидений к кронштейнам;

снять металлическую накладку, открутив удерживающие её болты;

Демонтаж коробки передач

Затем нужно снова спуститься под машину, слить из коробки отработанное масло в заранее подготовленную ёмкость, после чего выполнить следующее:

выкрутить болты, на которых крепится защитная крышка картера сцепления;

подпереть деревянным брусом кронштейн (или поперечину), и выкрутить две гайки, которыми кронштейн крепится к кузову;

подставить под коробку домкрат или деревянный брус и открутить 4 болта, удерживающие картер сцепления крепится на блоке цилиндров;

сместить КПП назад и вывести первичный вал из ступицы ведомого диска.

Коробка передач весит более 50 килограмм, это следует учитывать, снимая крепёжные элементы, чтобы не получить травму.

Масло в КПП ВАЗ 2107

В коробку переключения передач ВАЗ заливается специальное трансмиссионное масло. Оно необходимо для смазки шестерёнок, так как продлевает срок их службы.

Выбор трансмиссионного масла зависит от множества параметров: финансов водителя, рекомендаций производителя и предпочтений владельца того или иного бренда. В коробку «семёрки» можно без сомнений залить трансмиссионное масло следующих компаний:

• УФАЛЮБ УНИТРАНС 85W-90;
• ЛУКОЙЛ ТМ-5 85W-90;
• САМОЙЛ 4404 80W-90 или 85W-90;
• ЯРМАРКА СУПЕР Э-80W-90 или Т-85W-90;
• ТНК ТРАНС ГИПОИД 85W-90 либо 80W-90;
• AGIP ROTRA MP 80W-90 или 80W-95;
• НОРСИ ТРАНС 80W-90 или 85W-90;
• НОВОЙЛ СУПЕР Т 80W-90;
• СПЕКТРОЛ ФОРВАРД 80W-90;
• MP GEAR LUBE-LS 80W-90 или 85W-140 (GL-5).

Марка пользуется неизменной популярность не только у водителей ВАЗ, но и у владельцев иномарок

Как проверить уровень масла в КПП

При подозрении на утечку масла необходимо проверить имеющийся уровень в коробке. Для этого придётся поставить ВАЗ 2107 на смотровую яму и начать работу:

1. Очистить от грязи пробку слива и заливное отверстие на корпусе коробки.

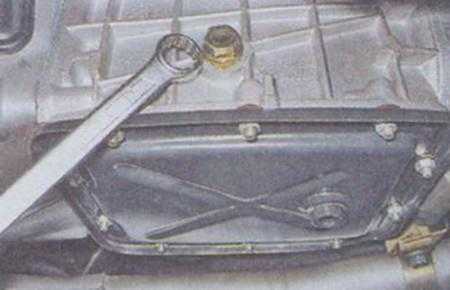

2. Взять ключ на 17 и отвернуть им заглушку заливного отверстия.
3. Любым подходящим предметом (можно даже отвёрткой) проверить уровень масла внутри. Жидкость должна доставать до нижней кромки отверстия.
4. Если уровень ниже, можно через шприц долить необходимое количество масла.

Проверять уровено можно отвёрткой, узкой линейкой, болтом или специальным щупом, купленном в магазине

Как поменять масло в коробке ВАЗ 2107

Чтобы поменять масло в машине, потребуется заранее приготовить:

• ёмкость для слива отработавшей жидкости (не менее 2 литров);
• ключ на 17;
• шестигранник;
• отвёртку;
• ветошь.

ВАЗ 2107 нуждается в замене трансмиссионного масла примерно каждые 3–4 года эксплуатации

Порядок работы

Чтобы работа не принесла неприятностей, лучше всего сразу обложить пространство вокруг коробки ветошью. Далее руководствоваться следующей схемой:

1. Отвернуть пробку заливки масла на корпусе коробки.
2. Ёмкость для слива подставить под заглушку и открыть её шестигранным ключом.
3. Дождаться, пока масло полностью не вытечет из коробки.
4. Очистить заглушку сливного отверстия от старого масла и установить её на место.
5. Через заливное отверстие аккуратно залить свежее масло в объёме 1.5 литра.
6. Через 10 минут проверить уровень, если необходимо, долить ещё смазки и закрыть пробку.

Как устранить дребезжание ручки КПП ВАЗ 2114

Зачастую ручка КПП ВАЗ 2114 входит в резонанс с работой двигателя и издает неприятный дребезжащий звук из-за таких проблем со втулкой:

• износ пластиковых вставок втулки;
• несоответствие длины втулки и размеров вилки кулисы.

В первом случае придется поменять пластиковые вставки или втулку в сборе. Во втором — придется привести размеры в соответствие. Для этого понадобится напильник, изолента и тиски. Часто производитель устанавливает втулку, которая своими краями задевает вилку тяги (кулисы) и стучит об нее при вибрации. Чтобы избавиться от шума, необходимо сделать следующее:

откручиваем крепление втулки;

После такой операции остается только надеть пластиковые вставки и поставить ручку КПП на место. Края втулки больше не будут касаться металлической вилки и ручка КПП ВАЗ 2114 перестанет дребезжать.

Я думаю многие автовладельцы сталкивались с проблемой, когда при отпущенном сцеплении стоя на месте начинал доносится шум из коробки переключения передач. Обычно это симптомы износа подшипника первичного вала. Поэтому сегодня мы вам расскажем как заменить зашумевший или загудевший подшипник первичного вала ВАЗовской КПП не разбирая самой коробки. Коробку конечно придется снять с машины, но снять ее сможет практически любой автовладелец мало мальски имеющий опыт ремонта классики. А вот перебрать коробку дано не каждому, поэтому мы упрощаем задачу. После снятия КПП с машины нам нужно снять колокол и затем снять стопорные кольца. Мы увидим примерно такую картину:

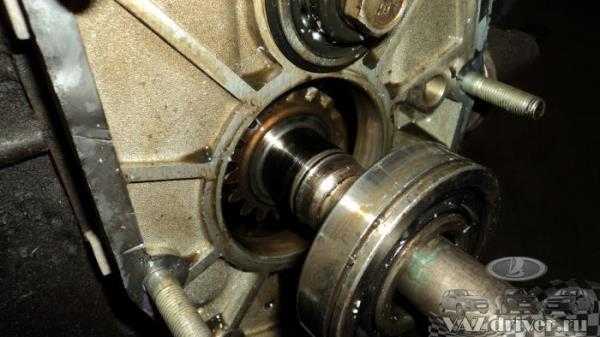

Потом наша задача мощной отверткой зацепить подшипник за кольцевую проточку…

и используя подшипник промвала в качестве опоры сдвигаем первичный вал немного вперед

вот таким вот образом:

и потом берем молоток и бьем им по торцу первичного вала.

периодически прокручивая вал продолжаем бить по нему. Теперь в зависимости от натяга в соединении ’’вал-подшипник’’ через 2 — 20 мин подшипник слезет с вала.

Новый подшипник запрессовывается легкими ударами молотка по внутреннему кольцу подшипника. Вал при этом оттягивам вперед, молоток лучше использовать небольшой.

Вот и все, нам не пришлось разбирать коробку для замены подшипника, и это в свою очередь сэкономило нам массу времени и нервов. Надеемся что этот кратуий мануал по замене подшипника первичного вала помог вам, и мы старались не зря. Удачи вам на дорогах и поменьше поломок. С уважением, команда ВАЗ Driver

Многие владельцы подержанных автомобилей ВАЗ «классика», таких как 2107 или 2106, в большинстве своем покупают подержанные агрегаты, такие как двигатель или коробка передач. Сами подумайте, новый двигатель на ВАЗ 2107 стоит не менее 40 000 рублей, а новая КПП-5 ступенчатая стоит около 15 тысяч руб. Если же рассматривать варианты покупки подержанного мотора или коробки, то стоимость их оказывается в 3-5 раз дешевле.

Неисправности коробки

Конструкция КПП «семёрки» рассчитана на долгие годы службы. Обычно водитель проводит первый и даже второй капитальный ремонт двигателя, и только после этого возникает необходимость ремонта коробки.

К тому же сама по себе «семёрка» за всю свою многолетнюю историю получила репутацию «рабочей лошадки». Машина действительно служит верой и правдой долгие годы, но это не означает, что каждый её механизм не будет изнашиваться с течением времени.

Если говорить о неисправностях коробки ВАЗ 2107, то чаще всего водители жалуются на три дефекта: невозможность включить нужную передачу во время езды, выбивание передачи и сильный хруст в коробке.

На ВАЗ 2107 в ранние годы устанавливалась четырёхступка, с начала 1990-х годов — пятиступка

Не включается передача

Очень сложно управлять транспортным средством, если водитель не может переключить передачу. С одной стороны, рычаг переключения встаёт на нужную позицию, но, с другой стороны, переключения как такового не происходит. Или же рычаг вообще невозможно установить в позицию переключения нужной скорости.

В любом случае, проблема кроется именно в коробке:

• очень сильно износились некоторые подвижные (шарнирные) элементы валов — рекомендуется провести капитальный ремонт КПП;
• износ блокирующих колец на синхронизаторе — произвести замену колец на новые;
• вытянулась или переломилась пружинка синхронизатора — произвести замену пружины;
• сильный износ шлицов шестерни — поможет только полная замена шестерёнки.

Проблема состоит в том, что рычаг срабатывает, а коробка — нет

Выбивает передачу при езде

Ещё одна распространённая проблема с коробкой заключается в выбивании передачи сразу же после её включения. Рычаг просто отбрасывает назад, а мотор начинает испытывать перегрузки, так как при высоких оборотах он не получает необходимого раздаточного числа.

Неисправность может быть связана с разными элементами коробки:

• заклинивание шарнира на рычаге переключения передачи — необходимо снять юбку рычага, очистить все соединения и смазать их;
• поломка рычага — ремонт проводить нецелесообразно, проще сразу же заменить рычаг на новый;
• некорректно работает сцепление — в этом случае всю вину на коробку возлагать нельзя, вполне возможно, что после регулировки основных элементов сцепления передачу выбивать не будет;
• погнулись вилки в коробке — рекомендуется замена всего набора вилок.

Водитель устанавливает рычаг в нужном положении, но он возвращается обратно

Хруст и скрежет в коробке во время движения

Водитель может не испытывать проблем с переключением передач, но во время езды слышать громкий стук, хруст и скрежет в полости КПП:

• разбились подшипники на валах — рекомендуется замена;
• сильно износились шлицы шестерёнок — нужно заменить всю шестерню;
• минимальный уровень масла в полости коробки — нужно долить смазочную жидкость и убедиться в том, что нет места утечки;
• сбой в работе валов (они начали перемещаться по другой оси) — замена подшипников на обоих валах.

Необычные звуки в КПП — первый признак того, что коробка нуждается в проверке и ремонте

Как поменять ручку КПП на ВАЗ 2114

Замена ручки КПП требуется лишь в случае ее механического повреждения. Чаще приходится его снимать и ставить, чтобы заменить разболтанный карданчик или отремонтировать разбитую втулку рычага. Последовательность действий по демонтажу рычага такова:

• демонтировать чехол ручки, чтобы открыть доступ к креплению последней;
• снять лючок декоративного пластикового тоннеля;
• выкрутить саморезы крепления;
• снять пластиковый тоннель;
• открутить гайку оси рычага;
• извлечь ось;
• снять рычаг.

Чтобы установить рычаг на место, нужно проделать такие операции:

• вставить рычаг на штатное место;
• нанести смазку на ось рычага или на внутреннюю поверхность втулки;
• вставить ось рычага и затянуть гайку;
• установить декоративный тоннель;
• затянуть саморезы, крепящие тоннель;
• установить декоративный лючок;
• надеть чехол на ручку КПП ВАЗ 2114 и зафиксировать его.

Необходимый инструмент для замены масла

Рассмотрим, какой потребуется инструмент и какие приспособления для того, чтобы замена масла в ВАЗ 2104 произошла максимально быстро и удобно.

• Шестигранник на 12
• Лейка
• Съемник для масляного фильтра

• Тара для слития масла
• Тряпка
• Нож
• Отвертка

В коробке передач и заднем мосту

• Шестигранник на 12
• Ключ/головка на 17

• Тара для масла
• Шприц для заливки масла
• Тряпка
• Игла или тонкая проволока

Это все, что нужно. Как видно из списка покупать придется не много, если и придется вообще. А на то, что необходимо приобрести цена небольшая — так что самостоятельная замена масла на ВАЗ 2104 обойдется вам дешевле, чем поездка на СТО.

Процесс замены смазки

Как мы говорили, перед заменой трансмиссионной жидкости необходимо совершить небольшую поездку на автомобиле, чтобы разогреть коробку передач. Масло внутри нее нагреется и лучше сольется из системы. Если в масле присутствуют мелкие частички абразива, они не осядут на дне. А выльются со старой смазкой. Не пренебрегайте этим правилом.

Загоните авто на эстакаду или яму, залезьте под днище и подставьте подготовленную емкость для старой смазки под сливную пробку, а шестигранником выкрутите ее. При откручивании будьте осторожны и не забывайте, что масло внутри трансмиссии горячее настолько, что может с легкостью вас обжечь. Посла слива старого масла очистите пробку и закрутите ее на место. Также выкрутите заливную пробку и тоже ее очистите.

При помощи специального шприца залейте в заливное отверстие необходимый объем масла в коробку ВАЗ 2107 и не забывайте, что если у вас пятиступенчатая трансмиссия, лучше залить масла чуть больше. Для этого следует чуть больше приподнять одну сторону автомобиля, например, с помощью домкрата. После заливания смазки закрутите заливную пробку на место. Процесс замены масла в КПП ВАЗ 2107 завершен, и вы можете отправляться в дорогу.

Здравствуйте, из этой статьи Вы узнаете, как заменить масло в коробке передач на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107. Производить замену масла в коробке надо раз в пять лет или раз в 75 тысяч километров. Чтобы самостоятельно заменить трансмиссионное масло Вам будут нужны: шестигранник на 12, емкость для сливания масла объемом не меньше 2-х литров, шприц для закачки масла в коробку передач и ключ на 17.

Перед тем, как приступать к замене масла в коробке подождите несколько минут, чтобы машина остыла, если Вы только что ездили на ней, т.к. масло в коробке может нагреваться до температуры 90 градусов. Потом берем шестигранник на 12 и откручиваем сливную пробку, заранее подготовьте емкость для масла, когда почувствуете, что пробка почти открутилась, положите шестигранник в сторону и откручивайте ее от руки. Держа наготове емкость для сливания масла под коробкой, резко снимите сливную пробку

Подождите минут 10, чтобы стекло большее количество отработанного масла. Если масло слилось очень черное, то нужно промыть коробку передач. Можно просто залить 1-1,5 литра нового масла, завести мотор и дать машине поработать минут 5 на холостом ходу, потом слить масло и залить уже новое. Заливать трансмиссионное масло необходимо, пока оно не начнет вытекать из заливного отверстия. Заливная пробка находится сбоку коробки и откручивается ключом или головкой на 17

Источники

• Источник Источник http://masteravaza.ru/klassika/remont-i-ekspluataciya-klassika/vaz-2101-zamena-masla-281
• Источник http://driving24.ru/zamena-masla-v-korobke-peredach-vaz-2107/
• http://www.avtochanel.ru/remont/zamena-masla-v-korobke-peredach-na-vaz-2101-2102-2103-2104-2105-2106-2107.html

Как снять первичный вал с коробки

Коробку передач необходимо установить на ровной поверхности, чтобы ничто не препятствовало её разборке

Важно перед началом работы очистить корпус от грязи и подтёков жидкостей, чтобы мусор случайно не попал внутрь корпуса

Коробка имеет вид вытянутого колокола

Для работы понадобятся стандартные инструменты:

• набор гаечных ключей;
• плоская отвёртка;
• толстый болт или отвёртка с мощным лезвием.

Вытаскивать первичный вал из КПП нужно строго по регламенту:

1. Вытащить из корпуса коробки указатель уровня масла.
2. Выкрутить болт с плоской шайбой и две гайки, которые держат кронштейн тросика сцепления. Снять механизм троса с КПП.
3. Выкрутить с крышки коробки четыре болта и снять крышку.
4. Открутить болт с пружинной шайбой, который фиксирует одну часть первичного вала.
5. Перед тем, как начать работу с первичным валом, нужно будет предотвратить прокручивание валов между собой. Для этого их нужно зафиксировать: например, вставить между зубьев толстую отвёртку.
6. Расконтрить гайку крепления первичного вала. Она очень жёстко посажена и на снятие может уйти много времени.
7. После этого вал аккуратно вытащить из корпуса КПП.

Выбраковка первичного вала

Когда автомобиль и КПП работают в штатном режиме, у водителя, как правило, не возникает никаких подозрений о выработке ресурса вала и его элементов. Однако если машина начинает «чудить», например, не срабатывает передача или скорость начинает включаться в произвольном порядке, то нужно убедиться в работоспособности коробки и, в частности, первичного вала.

Такая шестерня не может больше эксплуатироваться, требуется замена

Правильная процедура выбраковки проводится по следующей схеме:

1. Визуальный осмотр первичного вала на предмет потёртостей и деформаций.
2. Общее состояние стопорных колец, пружинки блокирующего колечка.
3. Износ шлицов.
4. Задиры и заусенцы на шестерёнках.

То есть обычный осмотр механизма позволяет определить степень износа каждого элемента и при необходимости заменить их

Важно, чтобы шестерни и шлицевая часть первичного вала не имели даже малейших повреждений, в противном случае придётся поставить новые детали

Советы по замене масла

Сколько масло заливать в коробку ВАЗ 2107 разобрались, а как это сделать мы расскажем ниже. Сейчас дадим несколько советов по правильной замене смазочной жидкости:

Менять масло надо на горячем двигателе, прогретом до рабочей температуры
Это нужно для быстрого и полного стекания жидкости из трансмиссии.

Все работы проводите в перчатках, которые защитят ваши руки от случайных ожогов горячим маслом.

Меняйте жидкость на эстакаде, подъемнике или смотровой яме.

При замене обращайте внимание, нет ли в смазке металлической стружки

Ее наличие указывает на необходимости скорейшего ремонта трансмиссии.

Пятиступенчатые коробки ВАЗ 2107 имеют определенную особенность: в них надо заливать примерно на 250 мл масла больше из-за конструктивных особенностей.

Меняется масло достаточно легко
Важно только определиться, какую смазку лучше заливать. О выборе масла у нас на сайте есть отдельная статья.

Замена сальников

Чаще всего износу подлежат прокладки и сальники. И если прокладку может поменять даже неопытный водитель, то к замене сальников следует отнестись максимально внимательно.

По своей конструкции сальник — это и есть резиновая прокладка, которая выполняет функции герметика. То есть если сальник рвётся или изнашивается, коробка перестаёт быть герметичной, что, в свою очередь, ведёт к утечкам масла и поломкам.

Устройство сальника позволяет ему герметизировать все стыки между деталями на валу

Для того, чтобы восстановить герметичность КПП, нужно будет поменять эту прокладку. Для работы понадобятся:

• новый сальник того же производителя;
• гаечные ключи;
• молоток;
• отвёртка с плоским тонким лезвием;
• нож;
• герметик.

Сальник первичного вала

Сальник первичного вала КПП ВАЗ 2107 имеет следующие рабочие характеристики:

• вес — 0.020 кг;
• габариты — 28х47х8 мм;
• диапазон рабочих температур — от -45 до +130 градусов;
• месторасположения — на первичном валу в кожухе сцепления.

Соответственно, чтобы произвести замену сальника первичного вала коробки, потребуется снять КПП с машины и разобрать кожух:

1. Снять с коробки колокол (кожух), он крепится на четырёх болтах.
2. Снять с коробки вилку и выжимной подшипник (вилка крепится винтами, подшипник придётся либо выбивать молотком, либо выпрессовывать тисками).
3. Открывается доступ к первичному валу и его сальнику.
4. Лезвием ножа или отвёртки поддеть старое кольцо и удалить его с вала.
5. Хорошо зачистить место посадки сальника от пыли и грязи.
6. Установить новый сальник.
7. Собрать КПП в обратной последовательности.

Работа по замене сальника первичного вала не составляет особенных хлопот.

Сальник вторичного вала

Сальник вторичного вала немного отличается по своим характеристикам от прокладки первичного вала:

• вес — 0.028 кг;
• габариты — 55х55х10 мм;
• диапазон рабочих температур — от -45 до +130 градусов;
• месторасположения — на вторичном валу на стыке фланца.

Замена сальника производится на снятой коробке передач:

1. Первым делом нужно жёстко зафиксировать фланец коробки, в него можно вставить болт или толстую отвёртку.
2. Провернуть ключом гайку крепления фланца.
3. Поддеть отвёрткой центрирующее металлическое колечко и вытащить его со вторичного вала.
4. Вынуть из отверстия болт.
5. В конец вторичного вала упереть съёмник.
6. Снять фланец вместе с шайбой.
7. Отвёртками или пассатижами извлечь из коробки старый сальник.
8. Место стыка зачистить, установить новый сальник.

Таким образом, заменить сальник вторичного вала несколько сложнее, чем выполнить ту же работу на первичном валу. Разница связана с местоположением сальников и их габаритами.

Когда и как часто нужно проводить ремонт КПП на ВАЗ 2107

Производитель «семёрки» («Волжский автомобильный завод») даёт исчерпывающую информацию о том, когда и как часто нужно ремонтировать коробку переключения передач. Оказывается, как такового срока службы у этого механизма нет. Единственное, на чём настаивают инженеры АвтоВАЗа, так это на своевременной замене трансмиссионного масла:

1. После первых 2 тысяч километров пробега на новом автомобиле.
2. После 60 тысяч километров пробега.
3. Далее по необходимости, в зависимости от заботливости владельца и частоты использования авто.

Соответственно, никаких конкретных пожеланий и требований к профилактическим или ремонтным работам у завода нет. Однако, в любом случае, независимо от величины пробега, необходимо внимательно следить за всеми нюансами в «поведении» коробки, так как ремонт будет необходим при появлении малейших неисправностей.

В зимний период из-за перепадов температур коробка испытывает дополнительную нагрузку

Источник Источник http://mashintop.ru/transmissiya/kpp-na-vaz-2106-shema-razmery-kak-snyat-i-postavit.html
Источник Источник Источник http://portal-mashin.ru/lada/zamena-kpp-lada-2103-vaz-2103.html
