Микроконтроллер: назначение, область применения, принцип работы

Применение микроконтроллеров. Управление разными устройствами

Здравствуйте, уважаемые читатели и гости сайта Power Coup Electric. В сегодняшней статье мы поговорим про применение микроконтроллеров.

Что такое микроконтроллер

Микроконтроллер — это специальная микросхема, предназначенная для управления различными электронными устройствами. Микроконтроллеры впервые появились в том же году, что и микропроцессоры общего назначения (1971).

Разработчики микроконтроллеров придумали – объединить процессор, память, ПЗУ и периферию внутри одного корпуса, внешне похожего на обычную микросхему.

С тех пор производство микроконтроллеров ежегодно во много раз превышает производство процессоров, а потребность в них не снижается.

Микроконтроллеры выпускают десятки компаний, причем производятся не только современные 32-битные микроконтроллеры, но и 16, и даже 8-битные. Внутри каждого семейства часто можно встретить почти одинаковые модели, различающиеся скоростью работы ЦПУ и объемом памяти.

Применение микроконтроллеров

В силу того, что нынешние микроконтроллеры обладают достаточно высокими вычислительными мощностями, позволяющими лишь на одной маленькой микросхеме реализовать полнофункциональное устройство небольшого размера, притом с низким энергопотреблением, стоимость непосредственно готовых устройств становится все ниже.

По этой причине микроконтроллеры можно встретить всюду в электронных блоках совершенно разных устройств: на материнских платах компьютеров, в контроллерах DVD-приводов, жестких и твердотельных накопителей, в калькуляторах, на платах управления стиральных машин, микроволновок, телефонов, пылесосов, посудомоечных машин, внутри домашних роботов, программируемых реле, в модулях управления станками и т.д.

Применение микроконтроллеров в программируемых реле

Так или иначе, практически ни одно современное электронное устройство не может обойтись сегодня без хотя бы одного микроконтроллера внутри себя.

Несмотря на то, что 8-разрядные микропроцессоры давно ушли в прошлое, 8-разрядные микроконтроллеры до сих пор весьма широко применяются.

Есть множество применений, где высокая производительность вовсе не нужна, однако критическим фактором выступает низкая стоимость конечного продукта.

Существуют, разумеется, и более мощные микроконтроллеры, способные обрабатывать в реальном времени большие потоки данных (видео и аудио, например).

Вот краткий список периферии микроконтроллеров, из которого вы можете сделать выводы о возможных сферах и доступных областях применимости этих крохотных микросхем:

• универсальные цифровые порты, настраиваемые либо на ввод, либо на вывод
• разнообразные интерфейсы ввода-вывода: UART, SPI, I²C, CAN, IEEE 1394, USB, Ethernet
• цифро-аналоговые и аналого-цифровые преобразователи
• компараторы
• широтно-импульсные модуляторы (ШИМ-контроллер)
• таймеры
• контроллеры бесколлекторных (и шаговых) двигателей
• контроллеры клавиатур и дисплеев
• радиочастотные передатчики и приемники
• массивы интегрированной флеш-памяти
• встроенные сторожевой таймер и тактовый генератор

Как вы уже поняли, микроконтроллером называется небольшого размера микросхема, на кристалле которой смонтирован крохотный компьютер. Это значит, что внутри небольшого чипа есть и процессор, и ПЗУ, и ОЗУ, и периферийные устройства, которые способны взаимодействовать как между собой, так и со внешними компонентами, достаточно лишь загрузить в микросхему программу.

Применение микроконтроллеров

Программа обеспечит работу микроконтроллера по назначению — он сможет по правильному алгоритму управлять окружающей его электроникой (в частности: бытовой техникой, автомобилем, ядерной электростанцией, роботом, солнечным трекером и т. д.).

Тактовая частота микроконтроллера (или скорость шины) отражает то, сколько вычислений сможет выполнить микроконтроллер за единицу времени. Так, производительность микроконтроллера и потребляемая им мощность с повышением скорости шины увеличиваются.

Измеряется производительность микроконтроллера в миллионах инструкций в секунду — MIPS (Million Instruсtions per Second). Так, популярный контроллер Atmega8, выполняя одну полноценную инструкцию за один такт, достигает производительности 1 MIPS на МГц.

Микроконтроллер Atmega8

При этом современные микроконтроллеры разных семейств настолько универсальны, что один и тот же контроллер способен, будучи перепрограммирован, управлять совершенно разнородными устройствами. Невозможно ограничиться одной областью.

Пример такого универсального контроллера — тот же Atmega8, на котором собирают: таймеры, часы, мультиметры, индикаторы домашней автоматики, драйверы шагового двигателя и т.д.

Среди популярных производителей микроконтроллеров отметим: Atmel, Hitachi, Intel, Infineon Technologies, Microchip, Motorola, Philips, Texas Instruments.

Классифицируются микроконтроллеры в основном по разрядности данных, которые обрабатывает арифметико-логическое устройство контроллера: 4, 8, 16, 32, 64 — разрядные. И 8-разрядные, как отмечалось выше, занимают существенную долю рынка. Следом идут 16-разрядные микроконтроллеры, затем DSP-контроллеры, применяемые для обработки сигналов.

Советы по выбору микроконтроллеров

При разработке цифровой системы требуется сделать правильную модель микроконтроллера. Главной целью является подбор недорого контроллера для уменьшения общей стоимости всей системы. Однако, необходимо, чтобы он соответствовал специфике системы, требованиям надежности, производительности и условиям использования.

Основными факторами подбора микроконтроллера являются:

1. Способность работы с прикладной системой. Возможность реализации этой системы на однокристальном микроконтроллере, или на специализированной микросхеме.

• Выпускается ли в настоящее время.
• Наличие поддержки разработчика.
• Наличие языков программирования, внутрисхемных эмуляторов, средств отладки и компиляторов.

Микроконтроллеры, введение

Смотрите также по этой теме:

Dc Dc преобразователь. Устройство и принцип работы основных схем.

Будем рады, если подпишетесь на наш Блог!

Что такое микроконтроллер. Применение микроконтроллеров – Основы электроники

В этой статье второго выпуска журнала Электрон, я хочу затронуть очень интересную тему, касающуюся цифровой электроники. Сегодня я хочу ответить на вопрос что такое микроконтроллер.

Итак, микроконтроллер это небольшая микросхема, на кристалле которой собран настоящий микрокомпьютер! Это означает, что внутри одной микросхемы смонтировали процессор, память (ПЗУ и ОЗУ), периферийные устройства, заставили их работать и взаимодействовать между собой и внешним миром с помощью специальной микропрограммы, которая храниться внутри микроконтроллера.

Основное назначение микроконтроллеров – это управление различными электронными устройствами. Таким образом, они применяются не только в персональных компьютерах, но и почти во всей бытовой технике, автомобилях, телевизорах, промышленных роботах, даже в военных радиолокаторах.

Можно сказать, что микроконтроллер это универсальный инструмент управления электронными устройствами, причем алгоритм управления вы закладываете в него сами и можете в любое время его поменять в зависимости от задачи, возложенной на микроконтроллер.

Так выглядят современные микроконтроллеры.

В настоящее время существует множество различных платформ и семейств микроконтроллеров, однако назначение, применение и суть их функционирования почти одинакова.

Мы сказали, что микроконтроллер это своего рода микрокомпьютер (старое название однокристальные микроЭВМ). Представим его в виде черного ящика. Внутри этого ящика расположены основные структурные элементы микроконтроллера.

Арифметико-логическое устройство (АЛУ) – предназначено для выполнения арифметических и логических операций, на самом деле в совокупности с регистрами общего назначения АЛУ выполняет функции процессора.

Оперативно – запоминающее устройство (ОЗУ) – предназначено для временного хранения данных при работе микроконтроллера.

Память программ – выполнена в виде перепрограммируемого постоянного запоминающего устройства и предназначена для записи микропрограммы управления микроконтроллером, так называемая прошивка.

Память данных применяется в некоторых микроконтроллерах в качестве памяти для хранения все возможных констант, табличных значений функций и т.д.

Микроконтроллер в своем составе может иметь и другие вспомогательные элементы.

Аналоговый компаратор – предназначен для сравнения двух аналоговых сигналов на его входах

Таймеры в микроконтроллерах применяются для осуществления различных задержек и установки различных интервалов времени в работе микроконтроллера.

Аналогово-цифровой преобразователь (АЦП) необходим для ввода аналогового сигнала в микроконтроллер и его функция перевести аналоговый сигнал в цифровой.

Цифро-аналоговый преобразователь (ЦАП) выполняет обратную функция, то есть сигнал из цифрового вида преобразует в аналоговый вид.

Работа микроконтроллера синхронизируется тактовыми импульсами с генератора и управляется устройством управления микроконтроллера.

Таким образом, микроконтроллер это электронный конструктор, с помощью которого вы можете собрать свое устройство управления. Путем программирования микроконтроллера вы отключаете или подключаете составные устройства внутри микроконтроллера, задаете свои алгоритмы работы этих устройств.

Предлагаю вам посмотреть видео, в котором я рассказываю, что такое микроконтроллер и привожу пару примеров практического применения микроконтроллеров.

Кстати тем, кто заинтересовался темой и хочет создать самостоятельно устройство на основе микроконтроллеров фирмы Atmel, предлагаю посмотреть следующее видео.

Видео посвящено видеокурсу о программировании микроконтроллеров фирмы Atmel , пройдя который вы не только познакомитесь с замечательным миром микроконтроллеров, но и научитесь программировать микроконтроллеры, а следовательно самостоятельно создавать электронные устройства на микроконтроллерах.

Видеокурс “Программирование микроконтроллеров для начинающих” более 70 часов качественного видео.

В результате изучения вы получите те знания с помощью которых сможете самостоятельно разработать устройство любой сложности.

Что такое микроконтроллеры (назначение, устройство, софт)

Микроконтроллер – это специальная микросхема, предназначенная для управления различными электронными устройствами. Микроконтроллеры впервые появились в том же году, что и микропроцессоры общего назначения (1971)

Разработчики микроконтроллеров придумали остроумную идею – объединить процессор, память, ПЗУ и периферию внутри одного корпуса, внешне похожего на обычную микросхему. С тех пор производство микроконтроллеров ежегодно во много раз превышает производство процессоров, а потребность в них не снижается.

Микроконтроллеры выпускают десятки компаний, причем производятся не только современные 32-битные микроконтроллеры, но и 16, и даже 8-битные (как i8051 и аналоги). Внутри каждого семейства часто можно встретить почти одинаковые модели, различающиеся скоростью работы ЦПУ и объемом памяти.

Дело в том, что микроконтроллеры применяются преимущественно во встроенных системах, в игрушках, в станках, в массовой домашней технике, в домашней автоматике – там, где нужна не мощность процессора, а, скорее, баланс между ценой и достаточной функциональностью.

Именно поэтому самые старые типы микроконтроллеров еще до сих пор в ходу – они многое могут: от автоматического открывания дверей и включения полива газонов до интеграции в систему «умный дом».

При этом существуют и более мощные микроконтроллеры, способные выполнять сотни миллионов операций в секунду и обвязанные периферией «до зубов». У них и задачи соответствующие.

Таким образом, разработчик сначала оценивает задачу, а уж потом выбирает под нее подходящее «железо».

На сегодняшний день существует более 200 модификаций микроконтроллеров, совместимых с i8051, выпускаемых двумя десятками компаний, и большое количество микроконтроллеров других типов.

Популярностью у разработчиков пользуются 8-битные микроконтроллеры PIC фирмы Microchip Technology и AVR фирмы Atmel, 16-битные MSP430 фирмы TI, а также 32-битные микроконтроллеры, архитектуры ARM, которую разрабатывает фирма ARM Limited и продаёт лицензии другим фирмам для их производства.

16-битный 28-pin PDIP PIC24 микроконтроллер

Микроконтроллер Atmel AVR ATmega8 в корпусе DIP

Устройство микроконтроллера AVR

Микроконтроллер характеризуется большим числом параметров, поскольку он одновременно является сложным программно-управляемым устройством и электронным прибором (микросхемой). Приставка “микро” в названии микроконтроллера означает, что выполняется он по микроэлектронной технологии.

В ходе работы микрконтроллер считывает команды из памяти или порта ввода и исполняет их. Что означает каждая команда, определяется системой команд микроконтроллера. Сиситема команд заложена в архитектуре микрконтроллера и выполнение кода команды выражается в проведении внутренними элементами микросхемы определенных микроопераций.

Микроконтроллеры позволяют гибко управлять различными электронными и электрическими устройствами. Некоторые модели микроконтроллеров настолько мощны, что могут непосредственно переключать реле (к примеру, на елочных гирляндах).

Микроконтроллеры, как правило, не работает в одиночку, а запаивается в схему, где, кроме него, подключаются экраны, клавиатурные входы, различные датчики и т.д.

Софт для микроконтроллеров может привлечь внимание тех, кто обожает «гоняться за битами», так как обычно память в микроконтроллерах составляет от 2 до 128 Кб.

Если меньше, то писать приходится на ассемблере или Форте, если есть возможность, то используют специальные версии Бейсика, Паскаля, но в основном – Си.

Прежде чем окончательно запрограммировать микроконтроллер, его тестируют в эмуляторах – программных или аппаратных.

МИКРОКОНТРОЛЛЕР – это уже не процессор, но ещё и не компьютер.

Центральный процессор, имеющийся в каждом компьютере – главный вычислитель. Хотя компьютер и не предназначен исключительно для вычислительной нагрузки, процессор является в нём головным элементом. Но не только в компьютере имеется процессор.

Если вдуматься и присмотреться, то можно обнаружить, что процессоры применяются в большинстве приборов бытового предназначения. Только там используются не такие процессоры как в компьютере, а микропроцессоры и даже микроконтроллеры.

Так что же такое микроконтроллер и чем отличается от собственно процессора или это совершенно различные электронные компоненты?

Большие интегральные микросхемы или микросхемы с большой степенью интеграции и есть процессоры.

Микропроцессоры, по сути те же процессоры, но из-за приставки «микро» определяется их суть, что они миниатюрнее своих «больших» собратьев.

В своё историческое время процессор со своим размером мог занимать не одну комнату, впору их назвать как вымерших динозавров макро-процессорами, чтобы и их как-то упорядочить в современном представлении об электронике.

Уменьшенный в габаритах и скомпонованный процессор занимает меньше места и его можно поместить в более компактное изделие, это и есть микропроцессор. Но сам процессор мало что способен делать, кроме как данные пересылать между регистрами и совершать какие-то арифметические и логические действия над ними.

Чтобы микропроцессор мог переслать данные в память, эта самая память должна присутствовать либо на самом кристалле, на котором находится сам процессорный элемент, либо подключаться к внешней оперативной памяти выполненной в виде отдельного кристалла или модуля.

Кроме памяти процессор должен взаимодействовать с внешними устройствами – периферией. Иначе какой пользы можно ожидать от работы процессора, перемешивающего и перемещающего данные туда-сюда.

Смысл возникает тогда, когда процессор взаимодействует с устройствами ввода-вывода.

У компьютера это клавиатура, манипулятор мышь и устройства отображения как дисплей, опционально – принтер и, например, сканер опять же для ввода информации.

Чтобы управлять устройствами ввода-вывода, непременно необходимы соответствующие буферные схемы и элементы. На их основе реализуются интерфейсные так называемые аппаратные средства.

Способы взаимодействия с интерфейсными элементами предполагают наличие схем портов ввода-вывода, дешифраторов адреса и формирователей шин с буферными схемами, для увеличения нагрузочной способности микропроцессора.

Интеграция процессора со всеми необходимыми дополнительными элементами, для того чтобы это изделие выливалось в какой-то завершённый конструктив и приводит к образованию микроконтроллера. Микросхема или микроконтроллерный чип реализует на одном кристалле процессор и интерфейсные схемы.

Самодостаточный чип, который содержит практически всё, чтобы этого хватало для построения законченного изделия и есть пример типового микроконтроллера.

Например наручные электронные часы или часы-будильник имеют внутри микроконтроллер, который реализует все функции такового устройства.

Отдельные периферийные устройства подключаются непосредственно к ножкам микросхемы микроконтроллера, либо совместно используются дополнительные элементы или микросхемы малой либо средней степени интеграции.

Микроконтроллеры широко используются в изделиях которые содержат всю систему целиком исключительно в одной миниатюрной микросхеме, часто называемой микросборкой. Например «чиповая» кредитная карточка содержит микроконтроллер внутри в пластиковой основе.

Таблетка домофона так же внутри себя содержит микроконтроллер.

И примеров использования и применения микроконтроллеров настолько обширен в современном мире, что легко обнаружить наличие контроллера в любом мало-мальски интеллектуальном устройстве от детской игрушки до беспроводной гарнитуры сотового телефона.

Что такое микроконтроллер. Применение микроконтроллеров

Цель курса – познакомиться с микропроцессорной техникой, научиться писать программы для микроконтроллеров и отлаживать их на реальном оборудовании. В курсе описано устройство микроконтроллера, показано, как он взаимодействует с окружающим миром. Курс предназначен для учащихся школ, нетехнических колледжей, техникумов и ВУЗов.

Для освоения курса не требуется каких-либо специализированных знаний в электротехнике и программировании, не нужно ничего паять (хотя в будущем было бы неплохо научиться ;), не нужно покупать дорогостоящих отладочных плат.

Для начала работы нам понадобится персональный компьютер (ПК) с выходом в интернет. Вся практическая часть курса выполняется в лаборатории с удаленным доступом, которая представлена макетной платой с микроконтроллером и направленной на нее вебкамерой.

Любой желающий может, сидя у себя дома, запрограммировать микроконтроллер и через вебкамеру понаблюдать за его работой.

Программы мы будем писать на языке С в среде программирования Keil-C компании ARM. Сразу оговоримся, среда разработки Keil-C платная, но для выполнения всех наших работ достаточно демонстрационной версии этого продукта, demo версию можно скачать либо с официального сайта компании ARM www.keil.com, либо у нас в разделе файлы. В своих примерах я буду использовать версию v812.

Что же такое микроконтроллер? Микроконтроллер можно сравнить с персональным компьютером, он также имеет свой процессор, оперативную память, память для долгосрочного хранения информации, порты ввода-вывода и многие другие периферийные устройства, например, аналого-цифровые (АЦП) и цифроаналоговые преобразователи (ЦАП).

Только, в отличие от персонального компьютера, все эти компоненты объединены в одной микросхеме, поэтому микроконтроллер можно назвать “компьютером в одной микросхеме”.

Конечно, быстродействие такого компьютера не сравниться с быстродействием ПК, но для большинства задач мониторинга и управления его достаточно.

Рисунок 1 – Внешний вид микрокнтроллера ADuC842 в различных корпусах

Микроконтроллер может задавать режим работы стиральной машины, контролировать температуру в бассейне, выводить на жидкокристаллический дисплей текст или изображение, управлять мощностью освещения, измерять напряжение, ток или любую другую физическую величину. Микроконтроллер можно встретить в сотовом телефоне, телевизоре, микроволновой печи, фотоаппарате, автомобиле, клавиатуре, наручных часах, то есть в любых устройствах, где так или иначе приходится чем-либо управлять, что-то измерять или обрабатывать информацию.

Также как и для персонального компьютера, для работы микроконтроллера требуется программа, но если в ПК, как правило, программа рассчитана на взаимодействие с операционной системой, то в микропроцессоре (тоже, как правило, но совсем не обязательно) такой операционной системы нет.

В персональном компьютере операционная система организует доступ пользовательской программы ко всем внутренним и внешним устройствам компьютера через драйвер.

Когда мы пишем программу для микроконтроллера, то никаких драйверов устройств нет, и нам необходимо самостоятельно организовывать программный доступ к каждому устройству.

Для обмена информацией с внешним миром в контроллере предусмотрены порты ввода и вывода информации. Часто порт ввода объединяется с портом вывода, и образуют порт ввода-вывода информации.

С внешним миром микроконтроллер обменивается информацией в цифровом виде. Основой логики работы микропроцессора служит двоичная система счисления, состоящая всего из двух цифр – единицы “1” и нуля “0”. Эти две цифры двоичной системы позволяют записывать практически любые числа.

Для электрических сигналов, несущих эту цифровую информацию, двоичная система счисления соответствует двум состояниям, или двум “логическим” уровням: высокому и низкому. Как правило, напряжение высокого логического уровня близко к напряжению питания микросхемы, например, 5 В или 3 В.

Напряжение низкого логического уровня – логического ноля “0” – может составлять несколько десятых вольта, например, 0,3 В, и в идеальном случае равняется 0 В. С помощью загруженной в него программы микроконтроллер может установить на любой ножке порта вывода требуемый уровень напряжения.

Также микроконтроллер может программно определять состояние сигнала на своих ножках, высокое ли напряжение на ней или низкое (ноль или единица).

Получать информацию микроконтроллер может из подключаемых к его портам устройств, таких как: кнопки, клавиатуры, различные датчики, цифровые микросхемы и других микроконтроллеры, и даже ПК. Для вывода информации к портам контроллера можно подключать светодиоды, жидкокристаллические индикаторы, семисегментные индикаторы и многое другое.

Все порты ввода-вывода можно разделить на две группы: это параллельные порты и последовательные. При параллельном способе передачи информации каждый бит передаваемого слова имеет отдельный провод, таким образом, при передаче данных байтами нам понадобиться шлейф из восьми проводов.

При таком способе передачи у микропроцессора для функции ввода-вывода должно быть зарезервировано восемь ножек. При последовательном способе передачи данных используется всего лишь один информационный проводник, на нем последовательно, друг за другом, устанавливаются биты передаваемого слова. На другой стороне приемник также последовательно считывает эти биты.

То есть для реализации последовательной передачи данных может быть использована всего одна ножка контроллера.

Рисунок 2 – Структурная схема микроконтроллера

Любой микроконтроллер в своем составе должен иметь микропроцессор. Микропроцессор – это “мозг” микроконтроллера, помимо вычислений он обеспечивает взаимодействие всех периферийных устройств микроконтроллера. Когда мы пишем программу, мы как бы указываем микропроцессору, какие инструкции и в какой последовательности ему следует выполнять.

Также как и в персональном компьютере, в микропроцессоре есть память. Структурно память состоит из пронумерованных ячеек, номер ячейки принято называть адресом, а совокупность всех возможных адресов памяти называют адресным пространством. Процессору в произвольный момент времени доступна любая ячейка.

Всю память можно разделить две большие группы: это ПЗУ – постоянно запоминающее устройство, и ОЗУ – оперативно запоминающее устройство, или просто – оперативная память. В персональном компьютере роль ПЗУ выполняют жесткие диски, оптические диски, карты памяти и флешки.

Особенность этого типа памяти заключается в том, что после отключения питания устройства записанная информация сохраняется на носителе, и после возобновления подачи питания снова может быть считана. В оперативной же памяти информация сохраняется только пока подано питание.

Но быстродействие ОЗУ может превосходить быстродействие ПЗУ в десятки и даже сотни раз. Поэтому удобно исполняемую программу держать в ПЗУ, а все переменные, к которым требуется быстрый доступ – в ОЗУ. Если в ПК объем памяти измеряется в ГБ (приставка Гига – 109), то в микроконтроллерах все гораздо скромнее.

Так, в микроконтроллере ADuC842, который мы будем использовать в практической части урока, имеется всего 62 кБ (килобайта) ПЗУ и 256 байт ОЗУ.

Еще одна особенность микроконтроллеров заключается в том, что большая часть из них выполнена по так называемой Гарвардской архитектуре, а это значит, что для хранения программ и данных используется две различные памяти: память программ и память данных.

В памяти программ хранится непосредственно исполняемый код, который определяет алгоритм действия системы. Этот код никоим образом не может быть изменен исполняемой программой. Загружая исполнительный код в память микроконтроллера, программист определяет алгоритм функционирования микроконтроллерной системы.

Часто процесс загрузки программы в память называют “прошивкой” контроллера.

После загрузки программы в память мы перезапускаем микроконтроллер. После перезагрузки микропроцессор обращается в самую первую ячейку памяти программ за командой. Адрес самой первой ячейки – 0. Затем считанная команда выполняется, и процессор начинает считывать следующую по порядку команду.

Таким образом, команды выполняются последовательно, одна после завершения другой. Но существуют команды, способные изменить последовательность выполнения команд в зависимости от каких-либо условий, такие команды называются командами условного перехода.

С помощью таких команд реализуются разветвленные алгоритмы работы.

Рисунок 3 – Порядок выполнения команд

В данном курсе мы научимся создавать собственные “прошивки” для микроконтроллеров. Каждый урок будет состоять из двух частей.

Первая часть – это теория, где я расскажу о способах подключения различных устройств к микроконтроллеру и особенностях функционирования встроенной периферии. Во второй части покажу, как программно организовать работу описанной в первой части системы.

Кроме того, в конце каждого урока полагается домашнее задание, где будет предложено решить прикладную задачу: написать, отладить и испытать на реальном оборудовании программу.

Две стороны повсеместного применения микроконтроллеров

Микроконтроллеры (старое красивое название — однокристалльные микро-ЭВМ) в настоящее время имеют невероятно много областей применения.

От промышленной автоматики до бытовых приборов, от управления ядерными станциями до детских игрушек, от секретных военных систем до переключения каналов в вашем радиоприемнике. Одним словом, проще перечислить, где они не применяются.

Изобретение и дальнейшее развитие микроконтроллеров произвело настоящую революцию в цифровой электронике. Изменились не только схемотехника и элементная база, но и сами принципы построения систем. Значительные изменения претерпел цикл разработки.

Появились целые классы устройств, существование которых было бы невозможно без контроллеров. Но у всякой технологии, как бы хороша она не была, всегда есть обратная сторона.

Сюда относятся незаметные на первый взгляд трудности; проблемы, порождаемые новым подходом; ограничения, с которыми приходится считаться. Новые возможности, которые предоставляет технология, могут найти самые неожиданные применения, и не всегда направленные во благо. Эта статья имеет целью дать обзорную оценку как положительных, так и отрицательных аспектов повсеместного применения микроконтроллеров.

Светлая сторона

Если сравнивать схемотехнику устройств на жесткой логике и на контроллерах, то последняя намного проще. При разработке требуется только определить, из каких функциональных блоков будет состоять устройство, какими интерфейсами их объединить, и какую элементную базу выбрать.

Вместо составления схемы будущего устройства из отдельных деталей теперь применяется блочное проектирование. Микроконтроллер позволяет на одном кристалле создать законченный блок, а то и несколько.

Реализация всех алгоритмов работы — теперь задача программы контроллера, а написание программы гораздо менее трудоемко, чем синтез цифровой схемы. С ростом сложности задач это преимущество становится все более явным.

Растущий размер программного кода компенсируется его структурированностью, а также введением дополнительных уровней абстракции. Широко применяются встраиваемые ОС и стандартные библиотеки, что позволяет разделить код, работающий с аппаратурой, и код, задающий поведение и алгоритмы.

Унификация

Разделение программной и аппаратной части позволило унифицировать элементную базу. Один и тот же контроллер может применяться для создания множества различных устройств. Унификация приводит к снижению стоимости производства.

Экономически выгодно производить несколько десятков видов контроллеров вместо сотни разновидностей логических микросхем (и тысячи специализированных). Несколько разных по функциональности устройств могут иметь одну и ту же схему, а различаться лишь программой.

Наиболее ярким примером могут служить промышленные ПЛК (программируемые логические контроллеры). Они собираются из стандартных модулей: устройств ввода, устройств вывода, вычислительных и интерфейсных модулей.

За взаимодействие модулей между собой и алгоритмы работы системы в целом отвечает программная часть. Таким образом, из небольшого набора стандартных блоков можно построить любую необходимую систему.

Простота внесения изменений

Для того, чтобы изменить алгоритм работы схемы на жесткой логике, необходимо соединить ее элементы в другом порядке, удалить часть из них или добавить новые. Часто это можно сделать только в процессе макетирования, а когда устройство уже готово, единственный способ внести изменения — выпустить новую версию.

Микроконтроллер в этом отношении дает гораздо больше гибкости. Для внесения изменений в алгоритм работы устройства достаточно загрузить новую прошивку. Большая часть современной электроники поддерживает перепрошивку в условиях сервис-центра, а зачастую даже пользователем.

В наши дни вы можете легко обновить ПО своего телефона, принтера или фотоаппарата. В недалеком будущем вы сможете проделать то же самое, скажем, со стиральной машиной или кофеваркой.

По мере того, как все больше устройств получают возможность доступа к сети, логично ожидать распространения механизма автообновлений, подобно тому, который применяется сегодня для компьютерных программ.

Темная сторона

Если положительные аспекты повсеместного применения микроконтроллеров очевидны и не требуют подробного рассмотрения, то проблемы, связанные с ним, спрятаны глубже и незаметны на первый взгляд.

Снижение надежности

Теория надежности включает в себя много различных аспектов, но в «бытовом» смысле, когда говорят о надежности техники, обычно имеют в виду устойчивость к отказам и сбоям. Отказ — это неустранимое нарушение работоспособности, как пример можно привести перегоревшую лампочку. Сбой — это нарушение, которое устраняется само по себе, или при минимальном воздействии оператора.

Старый телевизор, который «чинится» ударом кулака — пример системы, работающей со сбоями. Чем из большего числа элементов состоит система, тем вероятнее возникновение отказа какого-нибудь из них. В этом отношениии интегральная схема контроллера, содержащая миллионы транзисторов, на первый взгляд проигрывает жесткой логике, где всего несколько сот транзисторов на кристалл.

Однако уровень надежности в микроэлектронике сегодня достаточно высок. Все кристаллы, вызывающие подозрения, отбракованы еще на этапе производства. Более слабыми местами являются печатные платы, соединения микросхем между собой и пассивные элементы. Таким образом, по частоте отказов, вызванных внутренними причинами, микроконтроллерные схемы даже выигрывают.

Проигрывают они по устойчивости к сбоям. Сбои, как правило, вызываются внешними воздействиями: температурой, электромагнитными помехами, радиацией. Особенно чувствительны контроллеры к электромагнитным воздействиям, которые вызывают зависания и самопроизвольные перезагрузки.

Для обеспечения помехозащищенности микроконтроллерных схем требуются специальные меры: разделение шин питания, сторожевые таймеры, дополнительные слои металлизации на плате и т.п. Подробнее — см. [1].

Часто источником сбоев становится плохо отлаженная прошивка. Или же причина ненадежной работы лежит на стыке программной и аппаратной части.

Например, многократная запись в одну и ту же ячейку flash-памяти рано или поздно приводит к исчерпанию ресурса ячейки, и данные начинают повреждаться.

Микроконтроллер может обеспечить уровень надежности, необходимый для большинства задач, но только при грамотном подходе к проектированию. Об этом, кстати, стоит сказать отдельно.

Кажущаяся простота разработки

Прежде чем заниматься разработкой электроники, необходимо накопить значительную сумму знаний. Схемотехника цифровых устройств — это довольно объемный институтский курс. Плюс желательно знать электротехнику, основы аналоговой схемотехники и дискретную математику. Одним словом, порог входа для разработки электронных схем достаточно высок.

Порог входа для программирования гораздо ниже. Можно за один вечер изучить основы любого языка и научиться писать «Hello world»ы. Ясно, что между «программистом» и «хорошим программистом» лежит огромная пропасть, но легкость, с которой можно начать писать, подкупает. Точно также низок порог входа для разработки устройств на контроллерах.

Сейчас полно отличных Arduino-подобных комплектов, огромный выбор периферийных модулей к ним, осталось потратить тот самый вечер на освоение IDE (среды разработки) — и можно приступать к своему первому проекту.

Так почему же хороший программист встраиваемых систем — сравнительная редкость? Дело в том, что помимо непосредственно умения писать код, он должен знать все особенности своей архитектуры.

Ему необходимо представлять, как работают цифровые устройства, разбираться в кодировании сигналов, знать, как поведет себя устройство в каких-либо нестандартных условиях. Программист, работающий с контроллерами, находится гораздо ближе к «железу», чем прикладной программист. Соответственно, без знания принципов работы этого железа ему не обойтись.

Получается, что легкость разработки под контроллеры — только иллюзия. Микроконтроллер гораздо чувствительнее к ошибкам программиста, чем «большие» компьютеры. Ограниченный объем памяти, требования к быстродействию «по тактам» и почти полное отсутствие «защит от дурака» требуют высокой квалификации разработчика.

Функциональная перегруженность и неудобные интерфейсы

Для решения той или иной задачи микроконтроллер всегда выбирается c запасом по параметрам. Соответственно, часть ресурсов контроллера (иногда до 90%) остается свободной.

Это приводит к тому, что добавить несколько дополнительных функций можно практически «бесплатно», дописав пару десятков строк в коде прошивки. И такой возможностью часто злоупотребляют. В результате нарушается принцип K.I.S.S., объявляющий простоту системы одним из основных приоритетов в проектировании.

Получается устройство, большая часть возможностей которого никогда не используется, а о половине из них пользователь даже не знает.

Наличие ненужных функций — лишь вершина айсберга.

Казалось бы, не используется — и ладно, может когда-нибудь пригодится… Но функциональная сложность приводит к сложности пользовательских интерфейсов. Тут возможно два пути. Можно попытаться «втиснуть» управление всеми функциями в ограниченный набор элементов ввода-вывода.

Так появляются меню с N-надцатью уровнями вложенности, или кнопки с десятками альтернативных действий. Как пример сумеречного инженерного гения в этом направлении можно привести телефон-АОН «Русь». У кого был этот агрегат, тот знает, что его настройка похожа на программирование в машинных кодах.

Второй путь — сделать интерфейс удобным для пользователя путем применения большого цветного экрана (лучше сенсорного) или добавления своей кнопки для каждой функции.

Этот вариант уже лучше, но увеличиваются габариты, уменьшается время автономной работы, снижается надежность устройства. И не забываем о цене.

Даже если затраты на производство возрастают незначительно, наличие «супер-пупер экрана с 5000000 цветов» позволяет без лишних угрызений совести накрутить +50…250% к конечной стоимости устройства.

Недокументированные функции

Проанализировав схему устройства на жесткой логике, можно восстановить весь алгоритм его работы. Проделать то же самое с микроконтроллерным устройством на порядок сложнее. Прежде всего, нужно извлечь прошивку, что возможно далеко не всегда, современные контроллеры имеют неплохую защиту.

Полученный файл нужно затем дизассемблировать, деобфусцировать, и только потом проводить анализ.

Какова вероятность того, что помимо основных функций, в прошивке не присутствуют какие-либо дополнительные? Это может быть отправка статистики производителю, намеренно сделанная ошибка, модуль перехвата данных, backdoor — все, что угодно.

Причем «закладку» не обязательно добавлять во время разработки, можно внести изменения в прошивку любого существующего устройства. В качестве примера можно привести червя StuxNet, который внедрял свой код в ПЛК ядерно-обогатительных предприятий [2].

Если вы не обогащаете уран, это еще не значит, что вам ничего не угрожает. Уже разработаны механизмы атаки на принтеры [3] и роутеры [4], использующие смену прошивки. Учитывая, с какой легкостью перепрошивается большинство устройств, в ближайшем будущем следует ожидать появления новых «программно-аппаратных» вирусов и разновидностей атак.

А вы уверены, что прямо сейчас ваша микроволновка не следит за вами? 🙂

Заключение

В ходе чтения этой статьи, особенно второй её части, может сложиться впечатление, что я призываю отказаться от широкого использования контроллеров. Это ни в коем случае не так. Во-первых, технический прогресс невозможно повернуть вспять. Во-вторых, для многих задач контроллеры — единственная альтернатива, и заменить их нечем.

И, наконец, в-третьих, описанные негативные аспекты никоим образом не перевешивают достоинств микроконтроллера. Основной вывод, который хотелось бы сделать — а он подходит для любой технологии — необходимо умело пользоваться преимуществами, которые дает эта технология, но не забывать об их оборотной стороне.

Благодарю за внимание, и да пребудет с вами Сила!

Литература

Урок 1. Введение. Устройство микроконтроллера

Микроконтроллер – это такая микросхема, которая представляет собой мини-компьютер, предназначенный для выполнения различных функций. Данная микросхема работает в соответствии с заложенной в нее программой, которую создает программист.

Микроконтроллер может в себе содержать различное количество так называемых периферийных модулей, которые определяю его возможности, а также стоимость. К периферии микроконтроллера относятся, например: АЦП (аналого-цифровой преобразователь), различные таймеры, аналоговый компаратор, UART (по простому говоря COM-порт), USB, CANи т.д.

Но, как правило, любой микроконтроллер содержит следующие основные узлы:

• Арифметико-логическое устройство (АЛУ или ALU);
• Оперативная память (ОЗУ);
• Постоянная память (ПЗУ);
• Генератор тактовой частоты;
• Порты ввода/вывода;
• Таймеры;

Вот так выглядит упрощенная структурная схема микроконтроллера:

Сердцем микроконтроллера является арифметико-логическое устройство (АЛУ). АЛУ производит все арифметические и логические операции с двоичными данными. Бывают АЛУ различной разрядности: 8-, 16- или 32-разрядные. Например, если АЛУ 8-разрядное, то оно может провести операцию над двумя восьмиразрядными числами и выдать восьмиразрядный результат операции.

К арифметическим операциям относятся: сложение, вычитание, сравнение и т.д.

К логическим операциям относятся: операция умножения «И», сложения «ИЛИ», отрицания «НЕ», «исключающее ИЛИ», сдвиг вправо, сдвиг влево и т.д. Есть также операции, которые не относятся ни к логическим, ни к арифметическим, например сброс в «0» или установка в «1».

Как было сказано выше, АЛУ производит операции над числами и возвращает результат операции в виде числа. Данные числа помещаются в регистры общего назначения – своеобразную временную память. У каждого микроконтроллера количество регистров может быть разным. На структурной схеме приведен пример контроллера, у которого 32 регистра общего назначения.

Однако, для нормальной работы микроконтроллера регистров общего назначения недостаточно, т.к., например, 32 байта – очень маленький объем памяти. Для того, чтобы можно было хранить больше информации, используется оперативно-запоминающее устройство (ОЗУ). Регистры общего назначения содержат данные, с которыми АЛУ работает в данный момент, а ОЗУ – остальные.

Команды, а точнее последовательность команд, которые выполняет АЛУ, хранятся в постоянно-запоминающем устройстве (ПЗУ). Обычно это Flash-память. Данная последовательность команд является ничем иным, как программой микроконтроллера, которую создает программист. Все команды находятся в ПЗУ по определенным адресам.

Для того, чтобы достать какую-то команду из ПЗУ, необходимо обратиться к ее адресу, чем занимается программный счетчик или счетчик команд.

Данные из ПЗУ попадают в регистр команд. АЛУ постоянно «смотрит» содержимое регистра команд и если в нем появляется команда, то АЛУ сразу же начинает ее выполнять.

Все эти устройства микроконтроллера были бы бесполезны без портов ввода-вывода, с помощью которых микроконтроллер взаимодействует с внешним миром.

Порты ввода-вывода можно настраивать таким образом, чтобы они работали как в качестве входов, так и в качестве выходов. Управления портами осуществляется через специальные регистры.

По умолчанию все порты микроконтроллера настроены на выход.

Необходимо также заметить, что вся работа микроконтроллера синхронизируется генератором тактовой частоты, который может быть внутренним или внешним.

• Урок 2. Регистры микроконтроллера. Порты ввода/вывода

Назначение, области применения микроконтроллеров. обобщенная структурная схема

Ответ:Термин контроллер образовался от английского слова to control — управлять. Эти устройства могут основываться на различных принципах работы от механических или оптических устройств до электронных аналоговых или цифровых устройств.

Механические устройства управления обладают низкой надежностью и высокой стоимостью по сравнению с электронными блоками управления, поэтому в дальнейшем мы такие устройства рассматривать не будем. Электронные аналоговые устройства требуют постоянной регулировки в процессе эксплуатации, что увеличивает стоимость их эксплуатации.

Поэтому такие устройства к настоящему времени почти не используются. Наиболее распространенными на сегодняшний день схемами управления являются схемы, построенные на основе цифровых микросхем.

В зависимости от стоимости и габаритов устройства, которым требуется управлять, определяются и требования к контроллеру.

Если объект управления занимает десятки метров по площади, как, например, автоматические телефонные станции, базовые станции сотовых систем связи или радиорелейные линии связи, то в качестве контроллеров можно использовать универсальные компьютеры.

Управление при этом можно осуществлять через встроенные порты компьютера (LPT, COM, USB или ETHERNET). В такие компьютеры при включении питания заносится управляющая программа, которая и превращает универсальный компьютер в контроллер.

Использование универсального компьютера в качестве контроллера позволяет в кратчайшие сроки производить разработку новых систем связи, легко их модернизировать (путём простой смены программы) а также использовать готовые массовые (а значит дешёвые) блоки.

Если же к контроллеру предъявляются особенные требования, такие, как работа в условиях тряски, расширенном диапазоне температур, воздействия агрессивных сред, то приходится использовать промышленные варианты универсальных компьютеров. Естественно, что эти компьютеры значительно дороже обычных универсальных компьютеров, но всё равно они позволяют экономить время разработки системы, за счёт того, что не нужно вести разработку аппаратуры контроллера.

Контроллеры требуются не только для больших систем, но и для малогабаритных устройств таких как радиоприёмники, радиостанции, магнитофоны или сотовые аппараты.

В таких устройствах к контроллерам предъявляются жёсткие требования по стоимости, габаритам и температурному диапазону работы. Этим требованиям не могут удовлетворить даже промышленные варианты универсального компьютера.

Приходится вести разработку контроллеров на основе однокристальных ЭВМ, которые в свою очередь получили название микроконтроллеры.

Любые устройства, в том числе и устройства связи, радиоавтоматики или аудиовизуальной аппаратуры требуют присутствия в своем составе устройства управления (контроллера). Контроллеры требуются практически во всех предметах и устройствах, которые окружают нас.

Наиболее распространёнными в настоящее время являются микроконтроллеры семейства MCS-51. Это семейство поддерживается рядом фирм — производителей микросхем. Не менее распространёнными в мире но не в России являются микроконтроллеры фирмы Motorola.

Это такие семейства как HC05, HC07, HC11 и многие другие. Пожалуй, не менее популярными микроконтроллерами являются микроконтроллеры семейства AVR фирмы Atmel.

Одно перечисление семейств микроконтроллеров может занять несколько страниц текста, поэтому ограничимся приведёнными семействами восьмиразрядных микроконтроллеров.

Микроконтроллеры семейства AVR имеют единую базовую структуру. Обобщенная структурная схема микроконтроллера (МК) изображена на рис. 1.VCC OND

В состав микроконтроллера входят:

¦ генератор тактового сигнала (GCK);

¦ постоянное запоминающее устройство для хранения программы, выполненное по технологии Flash, (FlashROM);

¦ оперативное запоминающее устройство статического типа для хранения данных (SRAM);

¦ постоянное запоминающее устройство для хранения данных, выполненное по технологии EEPROM, (EEPROM);

¦ набор периферийных устройств для ввода и вывода данных и управляющих сигналов и выполнения других функций.

В микроконтроллерах тина t11, t12. t15, 1200 и t28 запоминающее устройство SRAM отсутствует. В микроконтроллерах типа t1l и t28 отсутствует также запоминающее устройство EEPROM.

К микроконтроллерам типа 8515 и тЮЗ может быть подключено внешнее запоминающее устройство для храпения данных (ERAM). Команды программы хранятся только во внутреннем запоминающем устройстве FlashROM.

Выводы VCC и GND предназначены для подключения источника напряжения питания микроконтроллера. Уровень напряжения всех сигналов в микроконтроллере отсчитывается относительно уровня на шине GND, принимаемого за 0В.

Допустимые значения напряжения питания у микроконтроллеров разных типов и вариантов указаны в приложении П1 в табл. П1.3. Другие выводы микроконтроллеров разных типов указаны в приложении П2.

Функции этих выводов описываются при рассмотрении устройств, в работе которых они используются.

В состав процессора (CPU) входят:

¦ счетчик команд (PC);

¦ арифметико-логическое устройство (ALU);

¦ блок регистров общего назначения (GPR, General Purpose Registers) и другие элементы, не показанные на схеме рис. 1.

Кроме регистров общего назначения в микроконтроллере имеются регистры специальных функций, которые в семействе AVR называются регистрами ввода-вывода (I/О Registers, IOR). С участием этих регистров осуществляются:

¦ управление работой микроконтроллера и отдельных его устройств;

¦ определение состояния микроконтроллера и отдельных его устройств;

¦ ввод данных в микроконтроллер и отдельные его устройства и вывод данных и выполняются другие функции.

Самое простое устройство на микроконтроллере

До сих пор я выдавал вам общие сведения о микроконтроллерах, отрывки из документации, иногда немного говорил о программировании. Но ещё ни разу не приводил примеров устройств на микроконтроллерах. А ведь именно в этом весь смысл обучения — в создании собственных устройств.

Так что с этой статьи я начинаю исправлять положение дел, и буду рассказывать именно о создании устройств с примерами схем, программ и т.п. Рассказы будут для начинающих. Как всегда буду стараться, чтобы понятно было даже людям, далёким от электроники и программирования. И первый пример будет настолько простым, насколько это вообще возможно…

Пример устройства на микроконтроллере

Итак, наше первое устройство на микроконтроллере будет не простым, а очень простым. И хотя сделать какой-то полезный прибор с наипростейшей схемой и наипростейшей программой крайне сложно, я всё-таки постараюсь. Конечно, эта полезность будет весьма сомнительной, но всё-таки применить это устройство можно будет не только для обучения, но и на практике (конечно, скорее как игрушку, но всё же).

Для опытов возьмём один из самых дешёвых микроконтроллеров — ATtiny13A, о котором я уже немало поведал на этом сайте.

Самая простая схема на микроконтроллере

Наше первое устройство, можно сказать, почти не будет делать ничего полезного. Но зато оно очень простое и новичкам будет проще разобраться как со схемотехникой, так и с программой микроконтроллера.

Итак, наше устройство — это простейшая сигнализация. Если вход микроконтроллера замкнут, то на выходе ноль. Если вход разомкнуть, то на выходе, к которому подключен светодиод, появится сигнал. Светодиод включится, и это будет означать, что сигнализация сработала.

Конечно, это всё достаточно примитивно. Однако в давние времена, когда я занимался (в том числе) и обслуживанием систем сигнализации, мы использовали такие самодельные “датчики”. Например, обматывали решётку на окне тонким проводом и подключали его в шлейф прибора сигнализации. Если злодей выдернет решётку — провод порвётся и сигнализация сработает.

Ну а теперь к схеме.

Микроконтроллер ATtiny13A по умолчанию использует внутренний генератор на 9,6 МГц (это следует из документации, и я писал об этом здесь). И если нас такое решение устраивает (а нас оно устраивает), то это означает, что никаких внешних цепей для задания тактовой частоты нам не потребуется.

Микроконтроллер ATtiny13A выпускается в нескольких корпусах. Будем считать, что у нас корпус 8PDIP/SOIC (подробнее об этом здесь). Тогда схема будет такой:

Наверно вы знаете, что у этих МК есть встроенные подтягивающие резисторы. Но эти резисторы очень маломощные и могут перегореть, если их использовать с нагрузкой. Поэтому последовательно со светодиодом лучше ставить внешний резистор.

На схеме SA1 может быть либо охранным датчиком, либо просто тонким проводом, обмотанным, например, вокруг какого-то охраняемого предмета. При обрыве провода (или размыкании контакта) сигнализация “срабатывает” и светодиод загорается.

Конечно, это слишком несовершенная система. Но мы же только учимся. И в начале пути создания устройств на микроконтроллерах это лучшее решение, потому что оно самое простое.

Простая программа микроконтроллера

Ну а теперь можно перейти к программированию. Я буду использовать ассемблер и среду разработки AVRStudio 4. Почему я использую именно эту среду, хотя есть более новые версии, я рассказал здесь.

Итак, пройдём путь от создания проекта до написания программы.

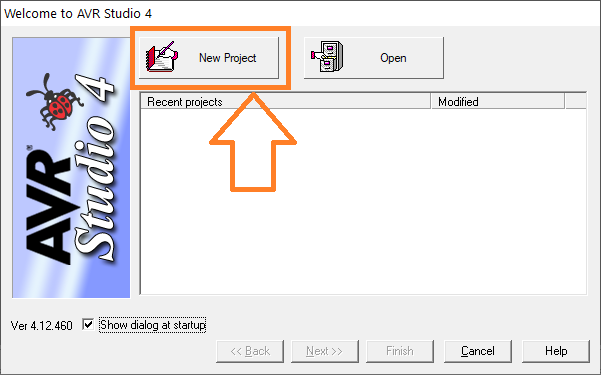

Запускаем среду разработки AVRStudio 4 и видим окно:

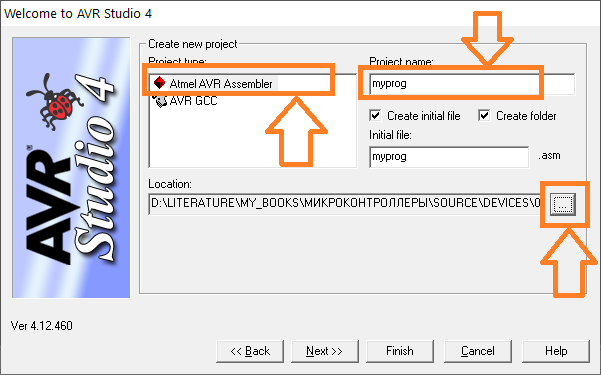

Нажимаем кнопку NEW PROJECT. Откроется окно:

Здесь можно выбрать вид проекта — на ассемблере или на Си, задать имя проекта и выбрать каталог для файлов проекта.

ВНИМАНИЕ!
В пути к файлу не должно быть русских букв. То есть если вы сохраните проект в папку МОИ_ПРОГРАММЫ , то программа не скомпилируется, так как AVR Studio 4 может не понять путь с русскими буквами.

Мы будем писать программу на ассемблере. Проект назовём myprog .

Теперь можно нажать кнопку ДАЛЕЕ (NEXT).

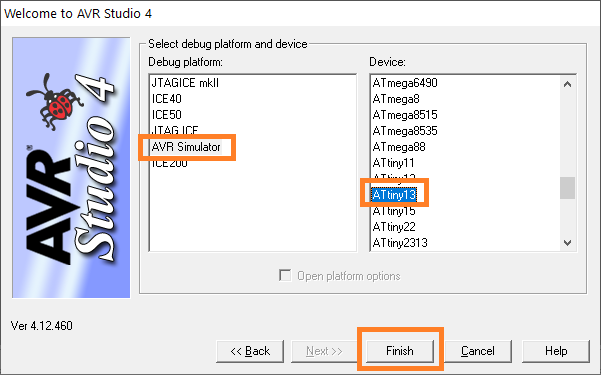

В следующем окне надо выбрать отладочную платформу и тип микроконтроллера:

Выберем AVR Simulator . Ну и поскольку у нас микроконтроллер ATtiny13A, то выберем ATtiny13 . Затем нажимаем FINISH.

Ну вот. Проект создан. Редактор исходного кода открыт. Теперь можно приступить к написанию программы. Она может быть примерно такой:

При инициализации мы определяем, какие выводы будут входами, а какие — выходами. Если в бит регистра DDRB записать 0, то соответствующий вывод порта В будет входом, если 1 — выходом.

У нас к выводу РВ0 подключен датчик, следовательно, РВ0 будет входом. К выводу РВ1 подключен светодиод, значит, РВ1 будет выходом. Неиспользуемые выводы лучше всегда делать выходами (хотя здесь у каждого свои предпочтения).

С помощью команды LDI мы записываем число в регистр R16 , который используем как временную переменную. Это необходимо, потому что команда OUT не может записать в регистр DDRB непосредственное значение.

Далее мы включаем подтягивающий резистор для вывода РВ0. Для этого в регистр PortB надо в соответствующий бит записать 1.

Ну а далее начинается программа.

Сначала выполняем команду SBIS . Эта команда проверяет указанный вход. И если на этом входе 1, то следующая команда НЕ БУДЕТ выполнена. То есть в этом коде:

мы проверяем РВ0. Если там единица, то мы переходим к команде SBIC . Если же ноль (датчик разомкнут — сигнализация сработала), то выполняем команду SBI , которая устанавливает указанный выход (то есть в нашем случае зажигает светодиод, подавая напряжение на вывод РВ1).

Затем выполняем команду SBIC . Эта команда также проверяет указанный вход. Но если на этом входе 0, то следующая команда не будет выполнена. Если же 1 (контакты датчика замкнуты), то будет выполнена команда CBI , которая обнуляет указанный вывод. То есть на РВ1 будет подан 0, и светодиод погаснет.

Таким образам исполняется наш простой алгоритм: если датчик “не сработал” (контакт замкнут), то светодиод не горит. Если контакты разомкнулись, то светодиод светится.

На этом пока всё. Если что-то осталось непонятно — посмотрите видео в начале статьи.

AVR семейство микроконтроллеров

Семейство AVR – включает в себя 8 битные микроконтроллеры для широкого спектра задач.

AVR проекты

Для сложных проектов с большим количеством входов/выходов вам предоставлены микроконтроллеры AVR семейства Mega и AVR xmega, которые выпускаются в корпусах от 44 до 100 выводов и имеют до 1024 кб Flash памяти, а скорость их работы – до 32 миллионов операций в секунду.

Практически все модели имеют возможность генерировать ШИМ, встроенный АЦП и ЦАП.

Миллионы радиолюбителей разрабатывают интересные проекты на AVR – это самое популярное семейство МК, о них написано очень много книг на русском и других языках мира.

Популярность семейства АВР поддерживается на высоком уровне уже много лет, в последние 10 лет интерес к ним подогревает проект Arduino – плата для простого входа в мир цифровой электроники.

Сферы применения различных Tiny, Mega

Четко описать сферу применения микроконтроллера нельзя, ведь она безгранична, однако можно классифицировать следующим образом:

1. Tiny AVR – самые простые в техническом плане. В них мало памяти и выводов для подключения сигналов, цена соответствующая. Однако это идеальное решение для простейших проектов, начиная от автоматики управления осветительными приборами салона автомобиля, до осциллографических пробников для ремонта электроники своими руками. Они также используются в Arduino-совместимом проекте – Digispark. Это самая маленькая версия ардуины от стороннего производителя; выполнена в формате USB-флешки.
2. Семейство MEGA долго оставалось основным у продвинутых радиолюбителей, они мощнее и имеют больший, чем в Tiny, объём памяти и количество выводов. Это позволяет реализовывать сложные проекты, однако семейство очень широко для краткого описания. Именно они использовались в первых платах Arduino, актуальные платы оснащены, в основном, ATMEGA

Выход любого МК без дополнительных усилителей потянет светодиоды или светодиодную матрицу в качестве индикаторов, например.

AVR xMega или старшие микроконтроллеры

Разработчики Atmel создали AVR xMega, как более мощный МК, при этом принадлежащий к семейству AVR. Это было нужно для того, чтобы облегчить труд разработчика при переходе к более мощному семейству.

В AVR xMega есть два направления:

• МК с напряжением питания 1.8-2.7 вольта, работают с частотой до 12 мГц, их входа устойчивы к величине напряжения в 3.3 В;
• МК с напряжением питания 2.7-3.6 вольта уже могут работать на более высоких частотах – до 32 мГц, а вход устойчив к 5 вольтам.

Также стоит отметить: AVR xMega отлично работают в автономных системах, потому что имеют низкое энергопотребление. Для примера: при работающих таймерах и часах реального времени RTC потребляют 2 мА тока, и готовы к работе от прерывания внешнего или по переполнению таймера, а также по времени. Для выполнения целого ряда функций применяется множество 16 разрядных таймеров.

Работа с USB портом

Начнем с того, что для программирования микроконтроллера нужно использовать последовательный порт, однако на современных компьютерах COM порт часто отсутствует. Как подключить микроконтроллер к такому компьютеру? Если использовать преобразователи USB-UART, эта проблема решается очень легко. Простейший преобразователь вы можете собрать на микросхемах FT232 и CH340, а его схема представлена ниже.

Такой преобразователь размещен на платах Arduino UNO и Aduino Nano.

Некоторые микроконтроллеры AVR имеют встроенный (аппаратный) USB:

• ATmega8U2;
• ATmega16U2;
• ATmega32U2.

Такое решение нашло применение для реализации связи компьютера и Arduino mega2560 по USB, в которой микроконтроллер «понимает» только UART.

Назначение ЦАП и АЦП микроконтроллеров AVR

Цифроаналоговыми преобразователями (ЦАП) называют устройства, преобразующие сигнал единиц и нолей (цифровой) в аналоговый (плавно изменяющийся). Главные характеристики – разрядность и частота дискретизации. В АЦП преобразуется аналоговый сигнал в цифровой вид.

Порты с поддержкой АЦП нужны для того, чтобы подключить к микроконтроллеру аналоговые датчики, например, резистивного типа.

ЦАП нашёл своё применение в цифровых фильтрах, где входной сигнал проходит программную обработку и вывод через ЦАП в аналоговом виде, ниже вы видите наглядные осциллограммы. Нижний график – входной сигнал, средний – этот же сигнал, но обработанный аналоговым фильтром, а верхний – цифровой фильтр на микроконтроллере Tiny45. Фильтр нужен для формирования нужного диапазона частот сигнала, а также для формирования сигнала определенной формы.

Схема осциллографа на микроконтроллере Atmega328

Пример использования АЦП – это осциллограф на микроконтроллере. К сожалению, частоты мобильных операторов и процессора ПК отследить не удастся, а вот частоты порядка 1 мГц – легко. Он станет отличным помощником при работе с импульсными блоками питания.

А здесь расположено подробное видео этого проекта, инструкции по сборке и советы от автора:

Какую литературу читать о микроконтроллерах AVR для начинающих?

Для обучения молодых специалистов написаны горы литературы, давайте рассмотрим некоторые из них:

1. Евстифеев А.В. «Микроконтроллеры AVR семейства Mega». В книге подробно рассмотрена архитектура микроконтроллера. Описано назначение всех регистров и таймеров, а также их режимы работы. Изучена работа интерфейсов связи с внешним миром SPI и т. д. Система команд раскрыта для понимания радиолюбителю среднего уровня. Материал книги «Микроконтроллеры avr семейства mega: руководство пользователя» поможет изучить структуру чипа и назначение каждого из его узлов, что, безусловно, важно для любого программиста микроконтроллеров.
2. Белов А.В. – «Микроконтроллеры AVR в радиолюбительской практике». Как видно из названия, эта книга, в большей степени, посвящена практической стороне работы с микроконтроллерами. Подробно рассмотрен ставший классическим микроконтроллер ATiny2313, а также многие схемы для сборки.
3. Хартов В.Я. «Микроконтроллеры AVR. Практикум для начинающих». Поможет разобраться в AVR studio 4, а также стартовом наборе STK Вы научитесь работать с последовательными и параллельными интерфейсами, такими как UART, I2C и SPI. Книга «Микроконтроллеры AVR. Практикум для начинающих» написана преподавателем МГТУ им. Н.Э.Баумана и используется там для изучения этой темы.

Изучение этого семейства микроконтроллеров помогло начать работать и разрабатывать проекты многим любителям электроники. Стоит начинать именно с популярного семейства, чтобы всегда иметь доступ к морю информации.

Среди радиолюбителей начального уровня есть только один конкурент AVR – PIC микроконтроллеры.

Источник Источник Источник http://electronicparts.ru/ustrojstva/mikrokontroller-naznachenie-oblast-primeneniya-printsip-raboty.html
Источник http://www.av-assembler.ru/mc/devices/simplest-device-on-microcontroller.php
Источник http://arduinoplus.ru/avr/
