Устройство и отличие двигателей
Audi 100 C4. Силовой агрегат. Ремонт двигателя

Автомобиль Audi-100 приводят в движение двигатели различных конструкций и количества цилиндров. В их многообразии недостатка нет. что и доказывает следующая таблица:

4-цилиндровый двигатель

Изначально сконструированный для Audi-80, этот мотор применяется также для Audi-100 и для фольксвагеновских моделей Golf и Passat. Его важнейшие конструктивные признаки: 4-цилиндровый двигатель с верхним расположением распределительного вала. Привод клапанов осуществляется посредством гидравлических тарельчатых толкателей Промежуточный вал приводите действие масляный насос и распределитель зажигания. Привод распределительного и промежуточного валов осуществляется посредством зубчатого ремня.

4-цилиндровый двигатель в разрезе:
1 — маслоналивная горловина;
2 — зубчатое колесо распределительного вала;
3 — кожух зубчатого приводного ремня;
4 — натяжное приспособление зубчатого приводного ремня;
5 — зубчатый приводной ремень;
6 — клиновые ремни;
7 — зубчатое колесо промежуточного вала (привод распределителя зажигания и масляного насоса);
8 — шкив клиноременной передачи коленчатого вала;
9 — шкив клиноременной передачи водяного насоса;
10 — масляный поддон;
11 — поршень;
12 — термостат;
13 — промежуточный вал;
14 — коленчатый вал с противовесами;
15 — масляный насос;
16 — приводной вал для масляного насоса и распределителя зажигания;
17 — масляный фильтр;
18 — шатун;
19 — бензонасос;
20 — распределитель зажигания;
21 — впускной клапан 3 цилиндра;
22 — свеча зажигания;
23 — гидравлический толкатель с пружинами клапана;
24 — распределительный вал;
25 — вентиляция картера.

5-цилиндривый двигатель

Основные конструктивные признаки 4-цилиндрового двигателя соответствуют и 5-цилиндровому двигателю, представленному впервые в 1976 г. на Audi-100. Достаточно назвать всего лишь две общие черты — этот двигатель также снабжен зубчатым ремнем для привода распределительного вала и насоса охлаждающей жидкости, и в этом двигателе для приведения клапанов используются тарельчатые гидравлические толкатели.

Особенно интересна конструкция коленчатого вала 5-цилиндрового двигателя: шатунные шейки коленчатого вала находятся под углом в 72 по отношению друг к другу, для каждого цилиндра на валу стоят по два противовеса. Далее: специально организованный дисбаланс маховика и также демпфер на переднем конце коленчатого вала служат для поглощения крутильных колебаний.

5-цилиндровый двигатель в разрезе:
1 — поршень;
2 — клапан;
3 — гидравлические толкатели;
4 — зубчатый шкив ремня распределительного вала;
5 — распределительный вал;
6 — головка блока цилиндров;
7 — блок цилиндров двигателя;
8 — масляный поддон;
9 — коленчатый вал;
10 — впускная трубка масляного насоса;
11 — масляный насос;
12 — зубчатый шкив ремня коленчатого вала;
13 — шкив клиноременной передачи с демпфером на коленчатом валу.

6-цилиндривый двигатель

Заново разработанный к представлению четвертого поколения Audi-100 в 1991 году 6-цилиндровый V-образный двигатель представляет собой очень компактный агрегат, специально созданный для продольного расположения. Два приводимых в действие зубчатыми ремнями распределительных вала верхнего расположения управляют клапанами посредством тарельчатых толкателей В пространстве между головками цилиндров размещен выпускной газопровод. 2,8-литровая версия оснащена впускным газопроводом с изменяемой длиной тракта, который изменяет активную длину впускных каналов в зависимости от диапазона частоты вращения. Таким образом, во всех диапазонах частот вращения достигается оптимальный крутящий момент двигателя. Стоит упомянуть еще и систему зажигания без распределителя, которая более подробно описывается в главе «Система зажигания».

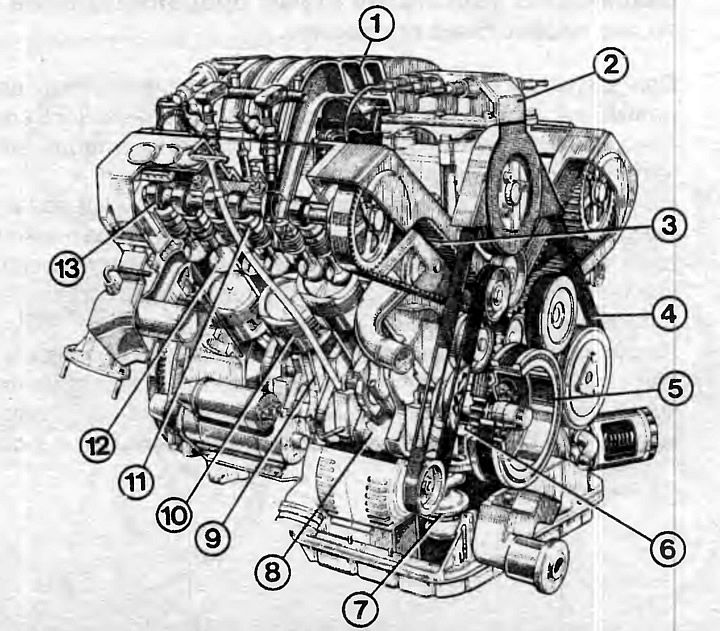

6-цилиндровый двигатель в разрезе:
1 — впускной газопровод;
2 — пакет катушек зажигания;
3 — зубчатый ремень;
4 — поликлиновый ремень;
5 — шкив с демпфером на коленчатом валу;
6 — масляный насос;
7 — впускная трубка масляного насоса;
8 — коленчатый вал;
9 — шатун;
10 — поршень;
11 — гидравлические толкатели;
12 — клапан;
13 — распределительный вал.

Все о двигателях в автомобилях Audi на 2019 год

С какими двигателями не страшно покупать автомобили Audi

Реклама Audi: «Преимущество благодаря технике». Однако не все двигатели одинаково эффективны, особенно в подержанных автомобилях. Мы расскажем, на какие стоит обратить внимание.

Важно знать:

• Ошибка в выборе силовой установки грозит непредвиденно большими расходами после покупки машины
• Двигатель 1.8 Т: хорошая производительность, неоправданно высокий расход
• Недостатки конструкции двигателей 2.0 TDI с насос-форсунками побудили Volkswagen провести их основательную модернизацию

Автомобили Audi традиционно в топе продаж на европейском рынке, в том числе в России. Почему? Прежде всего высокая надежность, качественные отделка и оснащение, а также отличные технические параметры. Однако, размышляя над покупкой подержанной машины с эмблемой Audi, следует быть осторожным.

Не ведитесь на низкие цены. Вы столкнетесь со скрученным километражом или дефектами, которые проявятся со временем. Далее: запчасти и ремонт могут оказаться вам не по карману. А также сервис. И наконец чем выше марка Audi, тем цена на ее содержание увеличивается катастрофически. Для примера сравните доступный вариант Audi A3 или тот же Audi A6 с его хитрой подвеской и сложным технологическим «фаршем».

Источником похудения кошелька могут стать не только бензиновые агрегаты, но и дизели. После 2007 года в Audi ставили на свои машины 1.4, 1.8 и 2.0 TFSI. И начались проблемы: ГРМ, расход масла, выход из строя поршней.
Аналогично и с дизельным направлением. Были удачные разработки в виде 1.9 TDI и неудачные – 2.5 V6 TDI, хотя его последние варианты, в частности BAU, уже вполне хороши. Провальным оказался 2.0 TDI PD с насос-форсунками и хорошим 3.0 TDI V6. Позднее на смену 2.0 TDI PD пришел обновленный 2.0 TDI CR, оборудованный системой впрыска Common Rail.

Один из важных параметров при покупке – силовая установка. Надеемся, наши рекомендации помогут вам сделать правильный выбор.

Линейка бензиновых агрегатов

Двигатель 1.6 8V: дешевый в обслуживании

От 1.6 не следует ждать хорошей динамики и экономного расхода, но A3 1.6 8V – это самый дешевый в эксплуатации в ассортименте Audi! Он используется в линейке A3 1 и 2 поколения и A4 (B5 и B6). Несмотря на его существенный недостаток в виде неэкономичного расхода в среднем 9 л/100 км в Audi A3, этот двигатель практически единственный вариант, гарантирующий низкие сервисные расходы. Однако для тех, кто любит спортивную езду, это явно не ваш выбор.

Наиболее распространенные неисправности: катушки зажигания и загрязненные дроссели. Вполне доступно для ремонта.

Двигатель 1.6 8V. Плюсы:
простота конструкции, приемлемые цены на обслуживание, возможность установки ГБО.

Двигатель 1.6 8V. Минусы:
слабая динамика, проблематичный обгон, особенно для модели А4, относительно высокий расход топлива.

Двигатель 1.6 8V стоит на следующих моделях:
• Audi A3 I (8L)
• Audi A3 II (8P)
• Audi A4 II (B6)

Двигатель 1.8 Turbo: мощный и надежный

Успех мотора 1.8 Т связан в первую очередь с отличной производительностью. Это один из первых двигателей с наддувом. Он активно применяется в автомобилях группы VW: Volkswagen, Audi, Skoda, Seat. Также он нашел применение в промышленности.

Несмотря на высокий технический потенциал (до 240 л. с.) и превосходный функционал, который позволяет тому же 150-сильному ТТ разгоняться до «сотни» за 8,6, тем не менее агрегат довольно «прожорлив»: 9-14 л/100 км. А также с возрастом у него обнаруживаются некоторые болячки. Например, проблемы с термостатом и ГРМ. Которые, впрочем, лечатся без особых хлопот.

Двигатель 1.8 Т. Плюсы:
отличный компромисс между производительностью и расходом топлива, доступные запчасти, широкий выбор моделей и экземпляров на рынке.

Двигатель 1.8 Т. Минусы:
с возрастом возникает несколько типичных косяков, которые в подержанных авто могут стать затратными: расход масла, неисправности ГРМ. Не говоря о большом пробеге.

Двигатель 1.8 Turbo стоит на следующих моделях:
• Audi A3 I (8L)
• Audi TT I (8N)
• Audi A4 B5, B6 и B7

Двигатель 2.4 V6: да, но до 2004 года

Хотя в группе VW, к которой относится бренд Audi, разрабатывали новые и более мощные турбированные «четверки», опытные владельцы верны старым добрым атмосферным бензиновым V6, прежде всего в их более ранних вариантах. С ними также трудно ожидать экономичного расхода: не меньше 10л/100 км. А по городу и того вдвое больше. Хотя за удовольствие надо платить.

Существует два поколения двигателя на 2,4 литра: до 2004 года и после. Агрегат первого поколения имел чугунный корпус и 30 клапанов в головке (по 5 на цилиндр) и непрямой впрыск. После 2004 года количество клапанов сократилось до 24 с добавлением прямого впрыска и цепи ГРМ.

Нововведения оказались фатальными. Выявились проблемы с гидронатяжителем цепи ГРМ и в системе смазки. После нескольких десятков тысяч пробега двигатель начинал шуметь. Это явный признак того, что цепь ГРМ изношена и требует замены. В 2008 году автопроизводитель ликвидировал эту проблему приводного устройства ГРМ, но на смену этому мотору пришли двигатели R4.

Двигатель 2.4 V6 Т. Плюсы:
высокая технологичность, гибкость, надежность – до модернизации (с непрямым впрыском), доступность установки ГБО.

Двигатель 2.4 V6. Минусы:
после модернизации и появления системы прямого впрыска установка ГБО становится более сложной и дорогой. Кроме того, дорого обходятся сбои ГРМ, а также довольно высокий расход топлива.

Двигатель 2.4 V6 Т стоит на следующих моделях:
• Audi A4 II (В6)
• Audi A6 C5 и C6

Линейка дизельных агрегатов

Двигатель 1.9 TDI: двигатель-легенда

1.9 TDI – надежный и экономичный агрегат, выпускается с 1991 года в различных вариантах и модификациях.

За счет удачной конструкции двигатель в целом беспроблемный. Неудобства могут вызывать солидный возраст и приличный пробег. Из мелочей: неисправности топливного насоса, клапана рециркуляции выхлопных газов и расходомера воздуха.

Более сложной в эксплуатации считается версия BXE 2006-2008 года (Audi A3 второго поколения). Проблема: проворачивание вкладышей после пробега 120-150 тысяч км.

Двигатель 1.9 TDI. Плюсы:
простая конструкция (особенно версия с распределительным насосом), высокая надежность (за исключением BXE 2006-2008), низкий расход топлива.

Двигатель 1.9 TDI. Минусы:
трудно найти экземпляр в приличном состоянии

Двигатель 1.9 TDI стоит на следующих моделях:
• Audi A3 I (8L) и II (8P)
• Audi A4 B6 и B7
• Audi A6 C4 и C5

Двигатель 2.0 TDI CR: отличный агрегат

Эта силовая установка с системой впрыска Common Rail является основной для большинства моделей Audi. После основательной модернизации были обновлены поршни, установлена новая головка и распределительные валы и приводы. В результате значительно повысилась выносливость мотора, хотя и не без некоторых недостатков.

Покупая на вторичном рынке Audi с двигателем 2.0 TDI, внимательно изучите историю обслуживания автомобиля. Такие машины нередко покупались для коммерческих целей. Поэтому у них очень большие пробеги и далеко не лучший сервис. Трудно купить по разумной цене, например, 10-летнее авто с километражом под 200 тысяч.
Типичные проблемы: двухмассовый маховик и турбонагнетатель и повреждения дроссельной заслонки. Неисправности форсунок встречаются не чаще, чем у конкурентов. Но это лечится.

Двигатель 2.0 TDI-CR. Плюсы:
хорошая производительность при приемлемом расходе топлива, высокая прочность по сравнению с 2.0 TDI PD, широкий выбор версий.

Двигатель 2.0 TDI-CR. Минусы:
хлопотное обслуживание (сложная конструкция – дорогие детали), большой пробег многих экземпляров (несмотря на относительно молодой возраст).

Двигатель 2.0 TDI-CR стоит на следующих моделях:
• Audi A4 III (B8)
• Audi Q5 (8R)
• Audi A6 III (C6)

Двигатель 3.0 TDI: для требовательных

Высокая производительность, динамика и выносливость – главные достоинства 3.0 TDI. Несмотря на затратную по деньгам эксплуатацию.

Основные проблемы: ГРМ, вихревые заслонки во впускных коллекторах и сажевые фильтры. Двигатель постоянно совершенствуется, и в последних версиях неисправности – тот же ремень – встречаются гораздо реже.

Двигатель 3.0 TDI. Плюсы:
высокая технологическая культура, отличная производительность, низкий расход (новые версии), отменная надежность многих компонентов двигателя.

Двигатель 3.0 TDI. Минусы:
довольно дорогой сервис, затратный ремонт, особенно при неисправности ГРМ. Кроме того, многие автомобили с большим пробегом имеют сомнительное техническое состояние.

Двигатель 3.0 TDI стоит на следующих моделях:
• Audi A5 I (8T/8F)
• Audi Q7 I (4L)
• Audi A8 II (D3)

Ремонт двигателя Ауди

Концерн Audi AG, знаменитый немецкий авто производитель. Входит в «Большую немецкую тройку» с такими именитыми создателями автомобильной техники, как BMW, Mercedes-Benz. Автомобили марки известны не только качеством своей ходовой, но и совершенными силовыми установками.

Двигатели audi отличаются надежностью, современностью и высоким кпд. За свои характеристики, моторы пользуются популярностью и применяются на различных марках автомобилей Volkswagen Group.

Диапазон выбора двигателей ауди огромен, начиная с 4-х и заканчивая 12-ю цилиндрами. От простых, атмосферных, моторов до: компрессорных, с турбонаддувом, с непосредственным впрыском FSI или с турбиной TFSI/TSI. От двс с маленьким объёмом 1,6 литров, до 6-ти литровых V12.

Потенциальному владельцу желательно заранее узнать о достоинствах и недостатках выбираемой им модели двигателя.

Силовая установка 1,9D

Учитывая, что фирма, за все время своего существования выпустила огромное количество двигателей audi различной модификации, рассмотреть их всех довольно проблематично.

Прообразом всех дизельных моторов фирмы можно считать агрегат 1,9 D, именно эта модель сделала установки ауди популярными. 1,9 D начал применяться на автомобилях с 1989 года вплоть до 1993 года. Изначально предназначался для автомобиля ауди 80.

Характеристики силовой установки 1,9 D:

• Блок цилиндров, материал — чугун;
• Система подачи топлива — впрыск;
• Расположение цилиндров — рядное;
• Объем двигателя, литров — 1,9;
• Мощность, л.с. — 67;
• Цилиндры, количество — 4;
• Клапанов на цилиндр, количество — 2;
• Цилиндр, диаметр, мм. — 79;
• Поршень, ход, мм.- 95,5;
• Степень сжатия — 19;
• Крутящий момент, Нм — 127;
• Расход топлива, литров на сотню — 5,6;
• Масла в картере, литров — 4,3;

Это очень простой, дизельный мотор без наддува. Имеет мощность 67 лошадиных сил. При этом двигатель обладает хорошей динамикой и не испытывает недостатка тяги на всем диапазоне оборотов. В связи с отсутствием наддува ресурс двигателя был на очень высоком уровне, при должном уходе мог проходить до 500000 км, капремонт не требовался. В дальнейшем ауди отказалась от разработки моторов без наддува.

Надежность установки была на высоте, поэтому, впоследствии, при разработке дизельных агрегатов следующего поколения за прототип были взяты узлы и механизмы данной модели. Фактически, новые механизмы отличаются от предшественника рядом компонентов и навесным оборудованием.

Нередко капитальный ремонт двигателя ауди проводили уже после 800000 км пробега, именно эти модели проходили по миллиону километров. Чугун, из которого отливали блок цилиндров, был очень высокого качества, что позволяло избежать проблем с перегревом. Лишь при плохом уходе, несвоевременном замене антифриза, постоянном перегреве, были возможны коробления головки блока цилиндров.

Ремонт и технические неисправности дизельных силовых установок ауди

Учитывая тот факт, что мотор 1,9D был прообразом новых силовых установок, неисправности, присущие ему были унаследованы последователями. Ремонт двигателей сводится к основным поломкам:

• Агрегат, при нажатии на педаль газа не выдает необходимой мощности.

Причин может быть несколько. Как правило, неудовлетворительное состояние топливного фильтра или топливного насоса. Ремонт двигателя ауди можно произвести заменой элементов, либо разборкой силовой установки.

• Дребезжание и вибрация мотора на холостых оборотах.

Причиной такого поведения чаще всего становятся вышедшие из строя подушки двигателя. В данном случае потребуется снять силовой агрегат и заменить испорченные детали.

• Поверхность мотора в масляной плёнке, горит индикатор неполадки.

Большая вероятность того, что вышла из строя прокладка крышки клапанов. Для выполнения ремонта необходимо заменить клапанную крышку и масло. Может быть, и более серьезная причина. Происходит это в случае перегрева мотора, как следствие, образование трещин в головке блока цилиндров. В худшем случае, надо будет заменить элемент.

• Увеличен расход топлива.

Основная причина, неправильная работа системы впрыска, либо сбой в блоке управления мотором. Решение в проведении качественной диагностике, вскрытие двигателя и его осмотре.

Тюнинг дизельных двигателей ауди

Владельцам, которым не хватает мощности силового агрегата, можно посоветовать провести тюнинг двигателя. Основные действия, проводимые при модернизации, включают в себя:

• Установка турбины для моторов, в которых она отсутствует. Для этого необходимо установить турбину, подходящую по характеристикам. Преимуществом является сохранение ресурса силовой установки.
• Легкий тюнинг производится заменой воздушного фильтра, блока управления двигателем и заменой выхлопной системы. Такой вид усовершенствования относительно недорог и прост.
• Глубокая модернизация подразумевает замену поршней, коленчатого вала, маховика и остальных силовых элементов мотора. Такой тюнинг даёт максимальный прирост мощности, однако, обратной стороной является отрицательное влияние на ресурс и скорый полный ремонт двигателя audi.

Силовая установка EA113 2.0 TFSI

Двухлитровый мотор, модификации EA113 TFSI на сегодняшний день является одним из самых популярных агрегатов, работающих на бензине. Производство началось в 2004 году, этот двигатель воплотил в себе все новаторские разработки компании.

Так, агрегат оснащен турбонаддувом, используется чугунный блок цилиндров с двумя балансировочными валами, используется улучшенный коленчатый вал с утолщенными упорными приливами, поршни на усиленных шатунах. Головка блока цилиндров с новыми распределительными валами в количестве 2-х штук, оснащена 16-ю клапанами, усиленными пружинами и т.д.

Характеристики силовой установки EA113 2.0 TFSI:

• Блок цилиндров, материал — чугун;
• Система подачи топлива — инжектор;
• Расположение цилиндров — рядное;
• Объем двигателя, литров — 1984,0;
• Мощность, л.с. — 170-271;
• Цилиндры, количество — 4;
• Клапанов на цилиндр, количество — 4;
• Цилиндр, диаметр, мм. — 82,5;
• Поршень, ход, мм.- 92,8;
• Степень сжатия — 10,5;
• Крутящий момент, Нм — 280-350;
• Расход топлива, литров на сотню — 8,8;
• Масла в картере, литров — 4,6;

Этот мотор оснащен гидравлическими компенсаторами клапанов, механизмом изменения фаз на впускном валу, непосредственным впрыском топлива, ремнем в приводе газораспределительного механизма.

Ремонт и технические неисправности бензиновых силовых установок ауди

Огромное количество моделей бензиновых двигателей, выпускаемых фирмой, влечет за собой различные технические недочеты. Все неисправности описать невозможно, так как каждая вариация мотора дает свои особенности. К основным неисправностям можно отнести:

• Повышенное потребление масла.

Двигатели ауди, пробег которых больше среднего показателя отличаются увеличенным спросом к маслу. Проблему можно решить заменой клапана вентиляции картера, либо заменой маслосъёмных колпачков и колец.

• Стук в моторе при работе.

Проблема заключается в износе натяжного механизма цепи распределительных валов. Решением проблемы может быть замена изношенных механизмов.

• На высоких оборотах двигателю не хватает мощности.

Причина поломки кроется в износе толкателя топливного насоса высокого давления. Срок службы изделия приблизительно 40000км. пробега. В случае износа деталь надо заменить.

• Износ ремня газораспределительного механизма.

Решать проблему надо как можно быстрей, иначе в случае поломки, придется ремонтировать всю систему.

Тюнинг бензиновых двигателей ауди

Усовершенствование современных двигателей зависит от количества денежных средств их владельцев. Как правило, в конструкции моторов уже предусмотрено наличие дополнительных вариантов тюнинга.

• Прошивка программного обеспечения электронного управления двигателем. Эта процедура выполняется специалистами при помощи установки новых настроек силовой установки.
• Установка турбины для атмосферных агрегатов.
• Покупка и установка механизма, обеспечивающего промежуточное охлаждение воздуха, применяемого для наддува.
• Глубокая переделка. Процесс, при котором меняется геометрия деталей двигателя.
