Коробки передач на фурах

Коробка передач на фурах – один из важнейших элементов комфортной и безопасной поездки. Многие опытные водители даже не обращают внимание на характеристики двигателя и прочих важных узлов автомобиля. Они сразу интересуются, сколько передач на фуре, и какая в ней используется трансмиссия. Рассмотрим подробнее этот вопрос.

Коробка передач грузового автомобиля

КПП на грузовике необходима для выбора диапазона мощности, которая подается на колеса, проще говоря, крутящего момента. Кроме того, с ее помощью осуществляется переключение на задний ход. Благодаря такой возможности управление автомобилем становится более простым.

Ознакомиться, как работать с коробкой передач грузовика, можно здесь:

Чем больше скоростей имеют коробки передач у фур, тем комфортнее на них ехать в разных дорожных условиях.

Разновидности и классификация

Существует большое количество КПП у различных грузовиков. Например, «Мерседес», «Скания», «МАН», МАЗ, КамАЗ, «Газель», «Вольво» фн 12 седельный тягач и прочие производители часто сами разрабатывают себе коробки, которые могут отличаться тем, сколько есть скоростей у фуры, видом управления и прочими характеристиками.

В первую очередь трансмиссии различаются по типу передачи момента кручения. В зависимости от этого они бывают механическими, электрическими, гидравлическими, гидромеханическими и электромеханическими.

Как правило, в России производятся КПП с механической трансмиссией. Но со временем появляется все больше автоматических коробок, которыми уже давно комплектуются грузовики западного производства.

Количество ступеней передач

В зависимости от производителя и типа коробки, они могут иметь 6, 8, 9, 12, 14 и 16 скоростей. Такое немалое количество вариаций обусловлено наличием демультипликатора и делителя, которые сдваивают каждую передачу.

Чем больше в грузовике используется ступеней трансмиссии, тем более маневренным он сможет быть в сложных условиях, например, в высокогорье.

Демультипликатор и делитель

Демультипликатор и делитель отличаются друг от друга. Демультипликатор является механизмом, повышающим крутящий момент. То есть машина имеет больше оборотов, но едет при этом медленнее.

Использование демультипликатора подразумевает наличие раздаточной коробки с пониженными передачами, которые нужны для ситуаций, когда обычного количества ступеней не хватает (то есть при езде на более высокой скорости недостаточно оборотов, а на низкой – они слишком существенные).

Благодаря наличию демультипликаторов коробка служит дольше, сила тяги грузовика увеличивается, экономится топливо.

Делитель позволяет использовать повышенные передачи. Таким образом, крутящий момент, наоборот, снижается. Это необходимо для экономии топлива при езде на трассе, для сокращения темпов износа двигателя и уменьшения шума от мотора.

Обратите внимание, что одна и та же машина может быть оснащена и делителем, и демультипликатором. Например, КПП на 12 скоростей – это стандартные 4 передачи + 4 пониженные и 4 повышенные.

Автомат или механика: что выбрать

Многие спорят, какую же коробку выбирать – автомат или механику. Больше преимуществ имеет первый вариант. Механика служит дольше, двигатель при ней работает ровнее, эта коробка дешевле в обслуживании. Недостаток у нее один: если такая трансмиссия сломается, починить ее будет стоить гораздо дороже.

Переключение скоростей на фуре

На классической ручной КПП скорости переключаются следующим образом:

1. Заводят грузовик и убеждаются, что кнопка переключения между высокими и низкими передачами и включатель распределителя находятся внизу.
2. Выжимают педаль сцепления (крайняя левая).
3. Правой рукой переводят селектор трансмиссии в максимально нижнюю позицию.
4. Медленно отпускают сцепление и нажимают на педаль газа.
5. Повторно выжимают сцепление при достижении на тахометре значений первой передачи.
6. Переводят селектор трансмиссии в нейтральную позицию и отпускают педаль сцепления.
7. Выжимают сцепление и устанавливают селектор в положение первой скорости.

Подобным образом работает переход на все другие ступени. Если же вы достигли предела низких скоростей, переключите селектор на высокие (переведите кнопку в верхнее положение) и по той же схеме работайте.

Если есть необходимость разделить пополам какое-то из значений трансмиссии, используйте для этого распределитель (демультипликатор или делитель). Особенно актуальна эта функция при езде по холмистой местности, перевозке очень тяжелых грузов, когда важно контролировать уровень оборотов мотора в нужном диапазоне. Для разделения передачи переводят кнопку распределителя вперед, бросают газ, выжимают и отпускают сцепление.

Видео переключения передач фуры Scania прямо на ходу можно посмотреть тут:

Полезные советы

Перед ездой рекомендуется максимально подробно изучить схему переключения передач. Сделать это можно, стоя на месте, нужно постоянно смотреть на коробку. Как правило, на селекторе обозначена специальная диаграмма относительно позиции каждой скорости. У низких передач один цвет, у высоких – другой. Отдельно выделены скорости, отвечающие за заднее движение (буква R). Запоминайте, сколько передач есть на селекторе, а также позиции всех переключателей, и за что они отвечают.

Итак, важно обращать внимание на характеристики трансмиссии на грузовике. Чем более продвинутая коробка, тем проще управлять автомобилем. Наличие демультипликатора и делителя позволяет легче ездить по горам и экономить топливо. А использование коробки-автомат и вовсе упрощает передвижение на грузовике.

Общее устройство грузового автомобиля

Независимо от особенностей конструкции грузовой автомобиль состоит из трех основных частей: двигателя, кузова, шасси.

Двигатель

Двигатель — источник механической энергии, необходимый для движения автомобиля. В двигателе внутреннего сгорания тепловая энергия, получаемая при сгорании топлива в его цилиндрах, преобразуется в механическую работу.

На автомобилях применяются двигатели внутреннего сгорания с искровым зажиганием и с самовоспламенением, а также электрические.

Кузов

Кузов — часть автомобиля, предназначенная для размещения груза или для размещения водителя и пассажиров. Кузов состоит из кабины 1 и грузовой платформы 2. К нему относят также капот, облицовку и крылья.

Шасси

Шасси — опорное устройство, необходимое для передвижения автомобиля. В шасси входят все механизмы и агрегаты, предназначенные для передачи усилия от двигателя на ведущие колеса, а также для управления и передвижения автомобиля.

Шасси включает в себя:

• трансмиссию
• ходовую часть
• рулевое управление
• тормозную систему

Трансмиссия представляет собой совокупность механизмов, передающих вращающий момент от коленчатого вала двигателя к ведущим колесам, а также изменяющих вращающий момент и частоту вращения ведущих колес по величине и направлению.

Трансмиссия состоит из:

• сцепления 3
• коробки передач 4
• карданной передачи 5
• ведущего моста 6

Рис. Составные части автомобиля: 1 — кабина; 2 — грузовая платформа; 3 — сцепление; 4 — коробка передач; 5 — карданная передача; 6 — ведущий мост.

Сцепление необходимо для кратковременного разъединения двигателя и трансмиссии при переключении передач и для плавного их соединения при трогании с места.

Коробка передач (КП) предназначена для изменения вращающего момента на ведущих колесах, скорости и направления движения автомобиля путем ввода в зацепление различных пар шестерен.

Карданная передача служит для передачи вращения от вала коробки передач к ведущему мосту под некоторым углом.

Ведущий мост состоит из механизмов, с помощью которых происходит увеличение вращающего момента и вращение валов передается к ведущим колесам под прямым углом.

Ходовая часть предназначена для передвижения автомобиля. Вращательное движение ведущих колес при их сцеплении с поверхностью грунта преобразуется в поступательное движение автомобиля.

Рулевое управление необходимо для изменения направления движения автомобиля.

Тормозная система служит для замедления скорости движения и остановки автомобиля.

Советский универсальный грузовик ЗиЛ-431410

Опытные модификации

• ЗИЛ-130Л (1957—1960) — бортовой, с рядным 6-цилиндровым двигателем ЗИЛ-120ВК мощностью 130—140 л. с., без оснастки для работы с прицепом.
• ЗИЛ-130ГЛ (1957) — бортовой длиннобазный (база 4500 мм), с рядным 6-цилиндровым двигателем ЗИЛ-120ВК мощностью 130—140 л. с., без оснастки для работы с прицепом.
• ЗИЛ-130ВЛ (1960) — седельный тягач с рядным 6-цилиндровым двигателем ЗИЛ-120ВК мощностью 130—140 л. с.
• ЗИЛ-130М (1961) — бортовой, с V-образным 8-цилиндровым двигателем ЗИЛ-130М мощностью 135—138 л. с. с рабочим объёмом 5,5 л, без оснастки для работы с прицепом.
• ЗИЛ-130ГМ (1961) — бортовой длиннобазный (база 4500 мм), с V-образным 8-цилиндровым двигателем ЗИЛ-130М мощностью 135—138 л. с.с рабочим объёмом 5,5 л, без оснастки для работы с прицепом.
• ЗИЛ-130А (1961) — бортовой тягач с двухскоростным задним мостом, оборудованный комбинированным тормозным краном, тягово-сцепным устройством, пневмо- и электровыводами для подключения тормозной системы и электроприборов прицепа.
• ЗИЛ-130АУ (1961) — бортовой тягач с двухскоростным задним мостом, оборудованный комбинированным тормозным краном, тягово-сцепным устройством, пневмо- и электровыводами для подключения тормозной системы и электроприборов прицепа, грузоподъёмностью 5500 кг с усиленной рамой и подвеской.
• ЗИЛ-130ГУ — бортовой длиннобазный (база 4500 мм) грузоподъёмностью 5500 кг с усиленной рамой и подвеской. Под этим индексом в дальнейшем (с 1977 года) в ограниченных количествах стал выпускаться бортовой грузовик с особо длинной базой (5600 мм).
• ЗИЛ-130В (1961) — седельный тягач с двухскоростным задним мостом.
• ЗИЛ-130ВТ (1962) — седельный тягач с усиленным двухскоростным задним мостом.
• ЗИЛ-130В2 — седельный тягач с колёсной базой 3800 мм.
• ЗИЛ-130Д (1961) — шасси с двухскоростным задним мостом под промышленный самосвал (колёсная база 3300 мм).
• ЗИЛ-130Б (1961) — шасси под сельскохозяйственный самосвал (колёсная база 3800 мм).
• ЗИЛ-130Н (1961) — гидрофицированный седельный тягач с коробкой отбора мощности и насосом для работы с самосвальным полуприцепом-зерновозом ММЗ-812.
• ЗИЛ-130А1 (1962) — бортовой тягач с односкоростным задним мостом, оборудованный комбинированным тормозным краном, тягово-сцепным устройством, пневмо- и электровыводами для подключения тормозной системы и электроприборов прицепа.
• ЗИЛ-Э130 — бортовой, с алюминиевой платформой.
• ЗИЛ-130В1С (1974) — седельный тягач для районов Севера. Кроме северной комплектации в отличие от серийного ЗИЛ-130В1 имел колёсную базу 3800 мм и снабжался двумя запасными колёсами, крепившимися в вертикальной стойке позади кабины, а также петлёй для вытаскивания, устанавливавшейся на задней поперечине рамы. Выпущен опытно-промышленной серией.
• ЗИЛ-130ГМД (1981) — бортовой длиннобазный (база 4500 мм), с дизельным двигателем и интегральным оперением.
• ЗИЛ-Э138АВ (1981) — газобаллонный седельный тягач для работы на сжатом газе. Колёсная база 3800 мм, 8 газовых баллонов.
• ЗИЛ-138АБ (1982) — газобаллонное шасси для работы на сжатом природном газе и бензине А-76, с двигателем ЗИЛ-138А мощностью 120 л. с. и степенью сжатия 6,5; оборудованное комбинированным тормозным краном, тягово-сцепным устройством, пневмо- и электровыводами для подключения тормозной системы и электроприборов прицепа, под самосвал-тягач ЗИЛ-ММЗ-45054 (колёсная база 3800 мм). Не пошло в серию в связи с неготовностью ММЗ к производству самосвальной надстройки. В дальнейшем получило наименование ЗИЛ-496110 и выпускалось с 1987 года.
• ЗИЛ-138ИБ (1982) — газобаллонное шасси для работы на сжатом природном газе и бензине АИ-93, с двигателем ЗИЛ-138И мощностью 135 л. с. и степенью сжатия 8,0; оборудованное комбинированным тормозным краном, тягово-сцепным устройством, пневмо- и электровыводами для подключения тормозной системы и электроприборов прицепа, под модификацию самосвала-тягача ЗИЛ-ММЗ-45054. Не пошло в серию из-за неготовности ММЗ к производству самосвальной надстройки.

С 1986 года в соответствии с ОСТ 37.001-269-83 автомобили семейства ЗИЛ-130 получили новые индексы: ЗИЛ-431410 (ЗИЛ-130), ЗИЛ-431510 (ЗИЛ-130Г), ЗИЛ-441510 (ЗИЛ-130В1), ЗИЛ-431810 (ЗИЛ-138), ЗИЛ-431610 (ЗИЛ-138А) и т. д.

Подвеска и ходовая часть

Самосвалы и универсальные шасси КамАЗ-43255 базируются на классической грузовой платформе с колёсной формулой 4х2 и рессорной подвеской на передней и на задней осях. Прочная конструкция позволяет данному автомобилю свободно справляться с серьёзными весовыми нагрузками. Автомобиль идёт достаточно мягко при полной загрузке и жёстко – при снаряженной массе. Особенностью конструкции данной модели является низкое расположение центра тяжести перевозимого груза. В сочетании со стабилизаторами поперечной стойкости и антиблокировочной системой, это обеспечивает повышенную устойчивость автомашины в любых условиях.

Передняя подвеска выполнена на 2-х продольных полуэллиптических одноушковых рессорах, гидравлических телескопических амортизаторах, с резиновыми буферами ограничения хода, со скользящими задними концами рессор. Она снабжена стабилизатором поперечной устойчивости, который увеличивает угловую жёсткость подвески, снижая угол крена подрессоренной части автомобиля при действии поперечной (боковой) силы, повышает устойчивость этого грузовика.

Задняя подвеска также выполнена на 2-х продольных полуэллиптических одноушковых рессорах, гидравлических телескопических амортизаторах. Концы рессор — скользящие. И также снабжена стабилизатором поперечной устойчивости.

Размер обода колеса на КамАЗ-43255 может быть трёх типов: 7,5-20, либо 7,5-22,5, или 8,25-22,5. Колёса установлены дискового типа, с пневматическими камерными шинами типоразмера 10.00 R20, либо 11.00 R22,5.

Обзор основных типов надстроек и спецмашин на шасси «ЗИЛ-433362»

Порядок в сложном, разветвлённом, безостановочно работающем муниципальном хозяйстве помогают поддерживать специальные автомобили. Как уже было отмечено, многие шасси «ЗИЛ-433362» использовались для монтажа машин и специального оборудования для городского коммунального хозяйства.

Среди них – машины илососные «КО-510» и «КО-510Д», которые предназначены для очистки колодцев ливневой канализации от ила. Спецмашины изготавливались в сотрудничестве Завода имени Лихачёва и арзамасского завода коммунального машиностроения «Коммаш» (Нижегородская область).

Илососная машина «КО-510» на шасси «ЗИЛ-433362».

Высокую эффективность машины обеспечивает мощный и производительный вакуумный насос. Грузоподъёмность цистерны составляет 4,6 тонн, полная масса автомобиля — 11 тонн. Данный вариант выпускался с 150-сильным мотором «ЗИЛ-508.10».

У комплексных дорожных машин (КДМ) на базе шасси «ЗИЛ-433362» – иные задачи: их дело – счистить снег и лёд до асфальта. Поэтому они оснащены специальными плугами-скребками, щётками, а в кузове у них — противогололёдные смеси.

Для поддержания чистоты асфальтового и бетонного покрытия на улицах городов и на аэродромах используются коммунальные поливально-моечные машины «АКМП-3» на базе «ЗИЛ-433362».

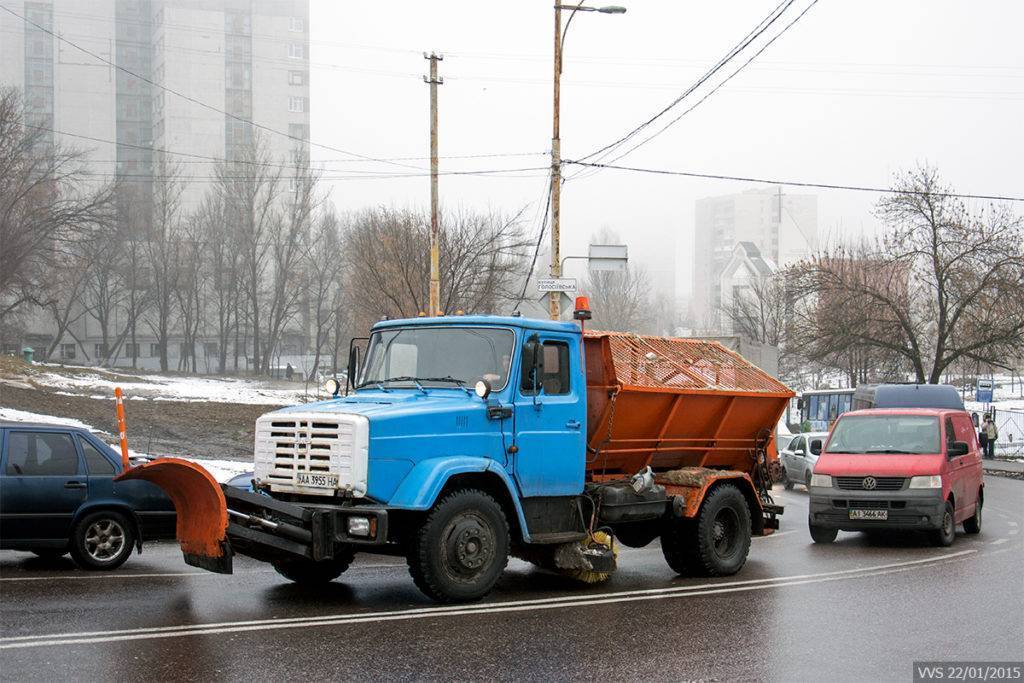

Комплексная дорожная машина на шасси «ЗИЛ-433362».

Летом они осуществляют очищение дороги от пыли, грязи и мелких камней. Зимой применяются для очищения дорожного покрытия от свежевыпавшего, ещё неслежавшегося снега. При необходимости «ЗИЛ-433362» с «АКМП-3» можно привлекать для тушения ландшафтных пожаров.

Основное назначение автогудронаторов «ЭРМЗ» на базе «ЗИЛ-433362» состоит в перевозке битумной смолы и её нанесение на дорогу в процессе ремонтных работ. Также «ЭРМЗ» могут применяться для транспортировки других смол, мазута, торфяных и каменно-угольных дёгтей, смазочных веществ.

Автогидроподъёмники «АГП 18.4» на шасси «ЗИЛ-433362» применяются при монтаже, обслуживании и ремонте городских систем энергоснабжения, транспортного электрооборудования, оснащения зданий, сооружений и объектов высотного размещения.

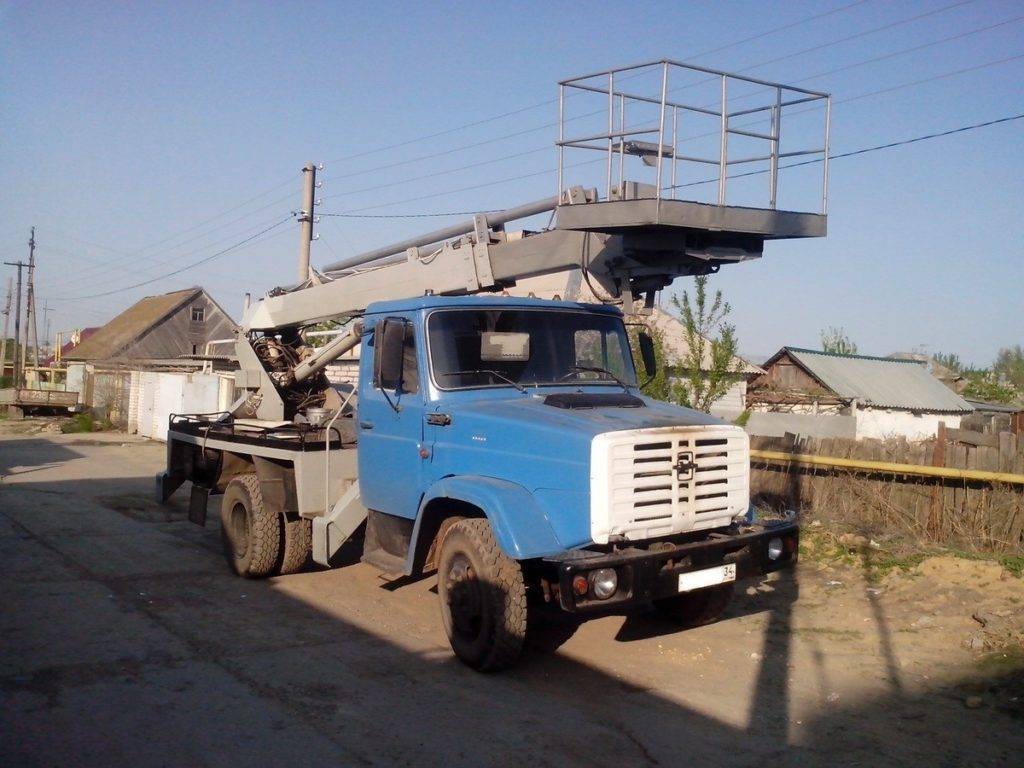

Автогидроподъёмник «АГП 18.4» на шасси «ЗИЛ-433362».

Пожарный автомобиль «АЦ-3,5-40» на базе «ЗИЛ-433362» доставляёт воду в цистерне (2 тонны) и боевой расчёт пожарной команды (7 человек) к месту возгорания. Оборудование на борту обеспечивает тушение пожаров водой не только из собственной цистерны, но также из близлежащих водоёмов и гидрантов.

Аварийки и «походки» на шасси «ЗИЛ-433362» получили довольно широкое распространение, и их нередко можно встретить на улицах городов и сейчас. Аварийно-ремонтные модификации «ЗИЛ-433362» оснащенные генераторной установкой с ремонтной мастерской и дополнительным запасом горючего. Уникальные возможности шасси «ЗИЛ-433362» позволяют размещать под дном дополнительные ящики с инструментом и сварочными аппаратами.

Кроме того, шасси «ЗИЛ-433362» специально разработано как база для удобного размещения автоцистерн различного назначения: бензовозов-топливозаправщиков, ассенизаторских вакуумных машин, мусоровозов и т.д.

Наряду с обычной бортовой грузовой платформой, шасси «ЗИЛ-433362» использовали также и для монтажа разнообразных фургонов, изготавливаемых из металла, фанеры, сэндвич-панелей и других материалов. Это и обычные «будки» для промтоваров, и изотермические фургоны для продуктов питания, и рефрижераторы с термоизоляцией из пенопласта и пенополиуретана. Таких автомобилей, по причине их неэкономичности и слишком громоздких для современных городов габаритов, осталось в ходу очень немного.

Модификации

Автокран КС-2561К на базе автомобиля ЗИЛ-130-76

ЗИЛ-130 «Distribución», Куба

Первоначально заводом планировался выпуск следующих модификаций базовой модели:

• ЗИЛ-130А — бортовой тягач для постоянной работы с прицепом общим весом 8000 кг, оборудованный комбинированным тормозным краном, тягово-сцепным устройством и пневмо- и электровыводами для подключения тормозной системы и электроприборов прицепа;
• ЗИЛ-130Г — бортовой длиннобазный грузовик с платформой с двухсекционными боковыми бортами (колёсная база 4500 мм);

ЗИЛ-130В с прицепом (решётка радиатора 1й серии, до 1977 г)

• ЗИЛ-130В — седельный тягач с укороченной колёсной базой (3300 мм);
• ЗИЛ-130ВТ — седельный тягач с укороченной колёсной базой (3300 мм) и усиленным задним мостом;
• ЗИЛ-130Д — шасси для строительных самосвалов с укороченной колёсной базой (3300 мм);
• ЗИЛ-130Б — шасси для сельскохозяйственных самосвалов с колёсной базой 3800 мм;

Во время производства были проведены 2 значительные модернизации семейства ЗИЛ-130 в 1966 и 1977 годах. После второй в частности изменилась решётка радиатора (добавлен второй ряд «медуниц»).

• ЗИЛ-130 — Прототип (1958 г).
• ЗИЛ-130 — Прототип (1962 г).

В-1 «Витязь»

В-1 «Витязь» — советский снегоболотоход, созданный в 1967 году специальным конструкторским бюро Газстроймашина в содружестве с КБ ЗИЛ с широким использованием готовых узлов. Представлял собой бортовой грузовик со стандартной кабиной от 130 на гусеничном ходу. Использовалась широкая резинометаллическая лента, обеспечивающая весьма малое удельное давление на грунт. В качестве катков использовались пневматические шины.

• Давление на грунт: 0,13 кг/см²
• Грузоподъёмность: 3 т
• Скорость на дороге: 27 км/ч
• Скорость по снегу: 10 км/ч

Трансмиссия КамАЗ-53229

Сцепление на грузовиках данной модели установлено фрикционное, сухого типа, двухдисковое. Оно снабжено гидравлическим приводом с пневматическим усилителем. Диаметр накладок сцепления равняется 350 мм.

Основная коробка переключения передач, которая использовалась на КамАЗ-53229, – это десятиступенчатая «механика» КамАЗ-151. Данная МКПП состоит из основной пятиступенчатой коробки и двухступенчатого редуктора. Передаточные числа на передачах: 1я: 7,82 и 6,38; 2я: 4,03 и 3,29; 3я: 2,5 и 2,04; 4я: 1,53 и 1,25; 5я: 1,0 и 0,8; задний ход: 7,38 и 6,02.

Также, на автомобилях КамАЗ-53229 2000-х годов выпуска стали использоваться иные коробки переключения передач: шестнадцатиступенчатые ZF 16S 151. Она состоит из основного четырёхступенчатого редуктора, двухступенчатого делителя и планетарного демультипликатора. Все передние передачи включаются при помощи синхронизатора, задняя — через зубчатую муфту. Включение скоростей механическое, через двойное Н-включение

Оба варианта «механики» обеспечивают автомобилю достойную динамику разгона и хорошую плавность хода при переключении с одной передачи на другую. Также грузовик оснащается раздаточной коробкой с возможностью блокировки межосевого дифференциала. Передаточное отношение главной передачи составляет 5,43 (7,22).

Краткий обзор всех модификаций ЗИЛ-4331

• ЗИЛ-433100 и ЗИЛ-433102 – основной автомобиль, с колёсной базой 4,5 м и основным для данной модели дизельным мотором ЗИЛ-645;
• ЗИЛ-433104 – специальная версия данного шасси, со сдвоенной кабиной, для использования в качестве пожарной машины;

Пожарная машина на базе «ЗИЛ-4331».

• ЗИЛ-433110 – бензиновая модификация автомашины, с карбюраторным двигателем ЗИЛ-508.10;
• ЗИЛ-433116 – редкая экспортная версия бензиновой модификации, с также «раритетным» мотором ЗИЛ-509.10;
• ЗИЛ-43314Б – удлинённая до базы 6,1м модификация, на которой также устанавливалась увеличенная назад кабина с 2-мя спальными местами. Двигатель – дизель ЗИЛ-645;

• ЗИЛ-4332А – ещё одна длиннобазная модификация (с длиной колёсной базы 5,6 м), также с дизельным силовым агрегатом, в «серию» запущена не была;
• ЗИЛ-4333 и ЗИЛ-433302 – короткобазные (3,8 м) автомобили с двигателем ЗИЛ-645, тоже серийно не выпускались;

• ЗИЛ-433360 и ЗИЛ-433362 – также не получившие широкого распространения короткобазные (3,8 м) версии с бензиновым мотором ЗИЛ-508.10;
• ЗИЛ-4335 – таких автомашин было выпущено всего 135 штук – автомобиль с базой 4,5 м и 170-сильным импортным дизелем Cat-3116 от «Катерпиллер».
• ЗИЛ-442100 – седельный тягач с колёсной базой 3,8 м и дизельным двигателем ЗИЛ-645;

Седельный тягач на базе ЗИЛ-4331

• ЗИЛ-442160 – также достаточно редкий бензиновый седельный тягач с базой 3,3 м и карбюраторным силовым агрегатом ЗИЛ-508.10;
• ЗИЛ-442300 – седельный тягач с 4,5-м базой, оснащённый дизельным двигателем ЗИЛ-645 и увеличенной кабиной со спальным местом;
• ЗИЛ-432900 – короткобазная (3,8 м) версия машины с 105-сильным минским дизельным мотором Д–245.29;

Тентованный ЗИЛ-4331 с удлинённой кабиной.

• ЗИЛ-432930 – также 3,8 м – короткобазная модификация, на которую устанавливались минские дизели ММЗ-245.9 Евро2 (136 л.с.) и ММЗ-245.9 Евро3 (130 л.с.);
• ЗИЛ-432920 – короткобазный грузовик (3,8 м), оснащённый восьмицилиндровым дизельным мотором ЗИЛ-0550 (который также ставили на модификации ЗИЛ-131).

При производстве всех модификаций ЗИЛ-4331 применялась передне-моторная и задне-приводная (колёсная формула 4х2) компоновка.

Рулевое и тормозное управление ЗИЛ-164

Рулевой механизм автомашины состоит из трёхгребневых роликов, при этом глобоидальный червяк смонтирован в картере на конических роликовых подшипниках, а ролик вращается на двух подшипниках игольчатых.

Тормозная система грузовика включает в себя ножной тормоз с пневмоприводом, действующий на все колёса, и ручной центральный трансмиссионный тормоз. Пневматические тормоза ЗИЛ-164 отличаются высокой эффективностью действия при малом усилии нажатия на педаль, что заметно облегчает процесс управления автомобилем.

Тормозная система седельного тягача, предназначенного для работы с прицепом, оснащалась раздаточным краном для подсоединения тормозного механизма прицепа.

Технические характеристики

ЗИЛ-433362 имеет следующие технические характеристики:

• Колесная формула — 4х2.
• Габариты: длина 6,6 м, ширина 2,4 м, высота 2,6 м.
• Максимальный вес груза — 6830 кг.
• Масса автомобиля — 3945 кг.
• Допустимый вес шасси — 11200 кг.
• Максимальный вес автопоезда — 19200 кг.
• Допустимая нагрузка на полотно от снаряженной массы через шины: передних колес — 21750 Н, заднего моста — 17700 Н.
• Наибольшая нагрузка на дорожное полотно от полного веса автомобиля через шину передних колес — 30 000 Н, заднего моста — 82 000 Н.
• Радиус поворота составляет 6,9 м.
• Наибольшая скорость при полном весе грузовика — 90 км/ч, при полном весе автопоезда — 80 км/ч.
• Объем бака для топлива — 170 л.

Двигатель

В подкапотном пространстве ЗИЛ-433362 располагается бензиновая силовая установка модели «ЗИЛ 508.1» с двухкамерным карбюратором. Агрегат находится перед кабиной и имеет восемь цилиндров, размещенных V-образно.

Характеристики двигателя

• рабочий объем – 6 л;
• номинальная мощность – 150 л.с.;
• частота вращения – 2000 об/мин;
• максимальный крутящий момент – 402 Нм;
• степень сжатия – 7,1.

Двигатель позволяет автомобилю развивать скорость до 90 км/час.

Расход топлива

В зависимости от нагрузки потребление топлива на ЗИЛ-433362 разнится. На каждые 100 км автомобиль расходует 26-33 л бензина. Стандартный бензобак грузовика вмещает 170 литров горючего, позволяя проехать без дозаправки 400-700 км.

Трансмиссия

Раздаточный механизм обеспечивает 5 режимов переднего хода и один – заднего. Карданный механизм представлен 2 валами и находящейся между ними промежуточной опорой. Для их сцепления установлены шарнирные крестовины.

Сцепление

• Однодисковое, фрикционное, с периферийным расположением нажимных пружин.
• Диаметр ведомого диска 340 мм.
• Привод гидравлический с пневмоусилителем.

Шасси

1. Высота – 2,7 м.
2. Длина – 6,6 м.
3. Ширина – 2,4 м.
4. Вес шасси – 3945.
5. Клиренс – 0,23 м.
6. Радиус разворота – 6,9 м.
7. Грузоподъемность – 7000 кг.
8. Колесная база соответствует формуле «4 на 2».

Карданная передача

• Два карданных вала с тремя шарнирами, промежуточной опорой и шлицевым соединением.
• Шарниры на игольчатых подшипниках.

Тормозная система

Для большинства моделей ЗИЛов этот узел одинаков. Он предполагает наличие трех контуров и двух частей:

• оснащенный пневмоуправляемой гидравликой рабочий тормоз;
• стояночный тормоз и запасной.

На автомобиль можно устанавливать различные кузовные надстройки

Электрооборудование

Электрическая система автомобиля однопроводная, напряжением 12 В. Зажигание имеет контактно-транзисторную конструкцию. Напряжение стартера 12 В, установлены дистанционное управление и электромагнитное грузовое реле.

Есть аккумуляторная батарея напряжением 12 В марки 6-СТ-81, емкостью 81 А/ч. Генератор переменного тока серии Г-130 создает постоянный ток 28 А и мощность 350 Вт. На разных оборотах поддерживается одинаковое напряжение при помощи электромеханического реле и электронной схемы регулировки.

Электрооборудование может быть оснащено дополнительными опциями: предпусковым подогревателем, чтобы облегчить запуск двигателя на морозе. Может быть установлена система подогрева спального места. Устанавливается модернизированная схема зажигания с микропроцессорами. Электросхема обеспечивает возможность установки чехла утеплителя и противооткатного бруса.

Источник Источник Источник Источник http://yvezi.ru/gruzoviki/korobki-peredach-na-furah
Источник Источник http://ustroistvo-avtomobilya.ru/teoriya/obshhee-ustrojstvo-gruzovogo-avtomobilya/
Источник http://gunsfriend.ru/zil-431410-ustrojstvo-gruzovogo-avtomobila-tehniceskie-harakteristiki-tth-korobka-peredac-dvigatel-i-podveska-gruzovika/
